WHF-1高效复合热稳定剂(2)

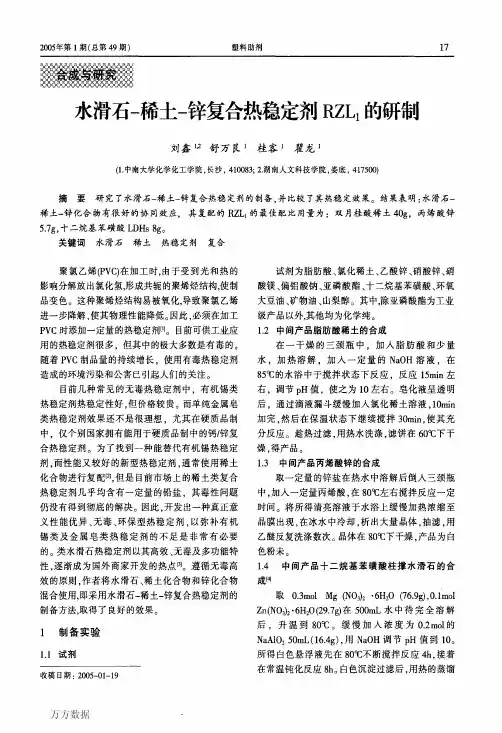

水滑石-稀土-锌复合热稳定剂RZL1的研制
成闱 取０．３ｍｏｌ Ｍｇ（Ｎ０３）２・６Ｈ２０（７６．９曲，０．１ｍｏｌ
Ｚｎ（Ｎ０３）２・６Ｈ２０（２９．７曲在５００ｍＬ水中待完全溶解 后，升温到８０℃。缓慢加入浓度为０．２ｍｏｌ的 Ｎａ址０２ ５０ｍＬ（１６．４９），用ＮａＯＨ调节ｐＨ值到１０。
制备实验
１．１试剂ቤተ መጻሕፍቲ ባይዱ
收稿日期：２００５一０１—１９
所得白色悬浮液先在８０℃不断搅拌反应４ｈ．接着 在常温钝化反应８ｈ。白色沉淀过滤后，用热的蒸馏
万方数据
８９。
热稳定剂
复合
聚氯乙烯（ＰＶＣ）在加工时，由于受到光和热的 影响分解放出氯化氢，形成共轭的聚烯烃结构，使制 品变色。这种聚烯烃结构易被氧化，导致聚氯乙烯 进一步降解，使其物理性能降低。因此，必须在加工 ＰＶＣ时添加一定量的热稳定剂［１】。目前可供工业应 用的热稳定剂很多，但其中的极大多数是有毒的。 随着ＰｖＣ制品量的持续增长．使用有毒热稳定剂 造成的环境污染和公害已引起人们的关注。 目前几种常见的无毒热稳定剂中，有机锡类 热稳定剂热稳定性好，但价格较贵。而单纯金属皂 类热稳定剂效果还不是很理想，尤其在硬质品制 中，仅个别国家拥有能用于硬质品制中的钙／锌复 合热稳定剂。为了找到一种能替代有机锡热稳定 剂，而性能又较好的新型热稳定剂，通常使用稀土 化合物进行复配闭，但是目前市场上的稀土类复合 热稳定剂几乎均含有一定量的铅盐．其毒性问题 仍没有得到彻底的解决。因此．开发出一种真正意 义性能优异、无毒、环保型热稳定剂．以弥补有机 锡类及金属皂类热稳定剂的不足是非常有必要 的。类水滑石热稳定剂以其高效、无毒及多功能特 性，逐渐成为国外商家开发的热点［３】。遵循无毒高 效的原则，作者将水滑石、稀土化合物和锌化合物 混合使用，即采用水滑石一稀土一锌复合热稳定剂的 制备方法，取得了良好的效果。
环境友好的有机热稳定剂
环境友好的有机热稳定剂
唐伟家
【期刊名称】《现代塑料加工应用》
【年(卷),期】2005(17)5
【摘要】据“Plastics Engineering，2005，61（4）：10”报道，PVC管材挤
出生产原料需配混加入铅盐、钡／锌皂和钙／锌皂等含金属热稳定剂，由于这些热稳定剂对人体健康和环境的不良影响，PVC管材厂开始寻找铅盐和金属皂替代物。
美国Crompton公司推出不含金属的有机热稳定剂（OBS）系列产品。
OBS优点为：迁移性小、低嗅、低有机挥发物、极优的透明性、初期着色性好，用于PVC
硬配混料和软配混料都显示优异的长期稳定性，效率高于一般热稳定剂。
【总页数】1页(P31-31)
【关键词】有机挥发物;热稳定剂;环境友好;美国Crompton公司;PVC管材;长期稳定性;配混料;生产原料;不良影响
【作者】唐伟家
【作者单位】南京聚隆工程塑料公司
【正文语种】中文
【中图分类】TQ63;TQ325.3
【相关文献】
1.一种环境友好的PVC热稳定剂 [J], 彭琳
2.无铅有机硅、有机硼聚氯乙烯热稳定剂的制备方法 [J],
3.无铅有机硅、有机硼聚氯乙烯热稳定剂的制备方法（CN1583848） [J],
4.环境友好PVC复合热稳定剂研究新进展 [J], 蒋平平;崇明本;魏林玉
5.有机锡热稳定剂对CPE脱氯化氢热降解性的影响 [J], 张军;林珩;胡友勤
因版权原因，仅展示原文概要，查看原文内容请购买。
复合热稳定剂

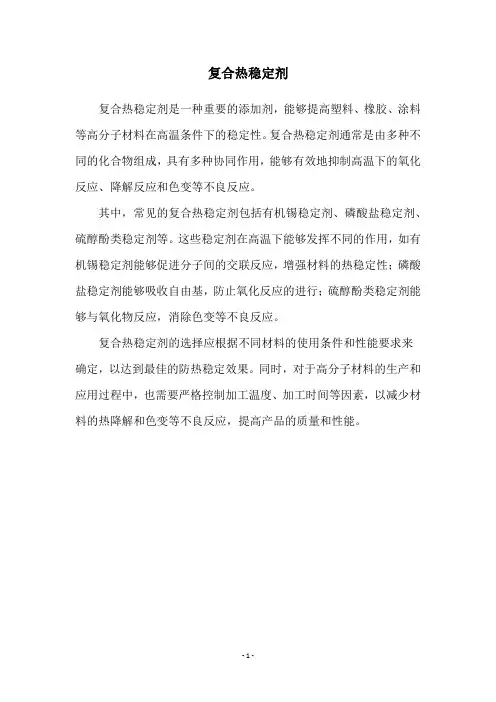

复合热稳定剂
复合热稳定剂是一种重要的添加剂，能够提高塑料、橡胶、涂料等高分子材料在高温条件下的稳定性。
复合热稳定剂通常是由多种不同的化合物组成，具有多种协同作用，能够有效地抑制高温下的氧化反应、降解反应和色变等不良反应。
其中，常见的复合热稳定剂包括有机锡稳定剂、磷酸盐稳定剂、硫醇酚类稳定剂等。
这些稳定剂在高温下能够发挥不同的作用，如有机锡稳定剂能够促进分子间的交联反应，增强材料的热稳定性；磷酸盐稳定剂能够吸收自由基，防止氧化反应的进行；硫醇酚类稳定剂能够与氧化物反应，消除色变等不良反应。
复合热稳定剂的选择应根据不同材料的使用条件和性能要求来
确定，以达到最佳的防热稳定效果。
同时，对于高分子材料的生产和应用过程中，也需要严格控制加工温度、加工时间等因素，以减少材料的热降解和色变等不良反应，提高产品的质量和性能。
- 1 -。
WH—1型炉前孕育覆盖剂
WH—1型炉前孕育覆盖剂
陈国富
【期刊名称】《机械工人：热加工》
【年(卷),期】1992(000)002
【摘要】WH-1型炉前孕育覆盖剂是一种新型的复合材料,对于薄壁高强度灰铸铁件的铁水孕育效果很好。
在我国机床行业的铸件生产中,具有广泛的市场。
一、化学成分及特点 1.化学成分 WH-1型孕育覆盖剂属复合型材料,兼有量化型和稳定型孕育剂之优点,其主要化学成分见表1。
【总页数】2页(P11-12)
【作者】陈国富
【作者单位】无
【正文语种】中文
【中图分类】TG22
【相关文献】
1.WH—1孕育覆盖剂生产高强度薄壁灰铸铁件 [J], 陈国富
2.NFG—1型发热保温覆盖剂在铸钢件明冒口上的应用 [J], 牛宪法
3.ZF—1型覆盖剂的应用 [J], 张广德
4.WH831型防霉剂对食品的防霉效果 [J], 谢茂慧;罗瑞柏;许四元;欧阳素娥
5.NFG—1型覆盖剂的发热保温性能的研究 [J], 付国芬;关梦嫔
因版权原因，仅展示原文概要，查看原文内容请购买。
建筑用PVC加工助剂和热稳定剂
建筑用PVC加工助剂和热稳定剂
唐伟家
【期刊名称】《橡塑助剂信息》
【年(卷),期】2004()5
【摘要】美国宾夕法尼亚州费城(Philadelphia)的Atofina公司最近推出几个建筑用PVC加工助剂和热稳定剂新产品，包括丙烯酸酯类树脂Capstocks。
【总页数】2页(P41-42)
【作者】唐伟家
【作者单位】
【正文语种】中文
【中图分类】TQ325.3;TQ320
【相关文献】
1.PVC热稳定剂和光稳定剂的进展 [J], Jennifer;Markarian
2.铅盐稳定剂和钙锌复合热稳定剂对PVC防水卷材性能的影响研究 [J], 孟祥雪;陈鸯飞
3.一种新型PVC热稳定剂—环氧油酸钙/锌复合热稳定剂的制备及性能研究 [J], 侯怡;尹秀招;刘灵娜;甘翠兰;彭子飞
4.PVC热稳定剂的发展趋势与锌基无毒热稳定剂技术进展 [J], 吴茂英;罗勇新
5.新型热稳定剂与各种辅助热稳定剂在硬质PVC中的应用研究 [J], 姜亦文;赵亮亮;曹长青
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
本标准代替Q/WHH02-2005《WHF-1高效复合热稳定剂》。
本标准与Q/WHF02-2005无技术性差异，GB/T1677-2008已代替Q/WHH02-2005之引用标准GB/T1677-1981,故本标准也相应修改为引用GB/1677-2008之A法。
本标准主要起草人：马文辉喻文胜刘跃云
Q/WHF02—2009
HFW-1 高效复合热稳定剂
1. 适用范围
本标准规定了HFW-1高效复合热稳定剂的技术要求、试验方法、检验标准、包装、标志、运输及贮存。
本标准适用于乙二醇二缩水甘油醚为主要组份制备而成的HFW-1高效复合热稳定剂，本品主要用作氯化石蜡及其它卤化烃类化合物的热稳定剂。
2.规范性适用文件
鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本使用于本部分。
GB/T1667-1995增塑剂外观色泽的测定（铂-钴比色法）
GB/T1669-2001增塑剂加热减量的测定
GB/T1667-2008增塑剂环氧值的测定（盐酸-丙酮法）
GB/T6680-1986液体化工产品采样通则
3.技术要求
3.1 外观：本品为无色或浅黄色透明液体，无浑浊、无分层现象、无机械杂质。
3.2 HFW-1高效复合稳定剂应符合表1要求
表1
指标名称指标
一级品合格品色泽（Pt-Co），号≤100 150
环氧值，%≥9.5 8.0
加热减量，%≤ 4.5 5.0
PH值6—8
密度，（50℃），g/cm3 1.120—1.200
相溶性与氯化石蜡混溶，不浑浊，不分层
35
热分解温度提高值（添加
0.2%），℃≥
4.试验方法
4.1 外观的测定
取50ml样品盛入50ml比色管中，目测，应透明、五浑浊、无分层现象、无机械杂质。
4.2 色泽的测定
按GB/T1664之规定进行。
4.3 环氧值得测定：
按GB/T1667之规定进行。
4.4 加热减量的测定：
按GB/1669之规定进行。
4.5 PH值的规定：
用PH值广泛试验检验。
4.6 密度的测定：密度计法。
4.6.1 仪器
（1）密度计：分度值为0.001g/cm3；
（2）恒温水俗：温度控制在50+0.2℃；
（3）玻璃量筒:250ml;
(4）温度计：50℃，分度值0.2℃。
4.6.2测定步骤
将试样注入清洁、干燥的量筒内，然后把量筒放入50+0.2℃的恒温水浴中，温度恒定后，将清洁、干燥的密度计缓缓放入被测试样中，其下端离量筒底部的距离不小于2cm，并且不能与量筒壁接触，露出密度计外的部分所粘的液体不得超过3个分度，待密度计底部和壁上无气泡，温度恒定后，读出密度计弯月下缘的刻度值（标有读弯月面上缘刻度的密度除外），该刻度值则为测试样在50℃密度计的读数值。
4.6.3 计算
50℃时HFW-1高效复合热稳定剂的密度ρ50按下计算：
ρ50=ρI50·α（20-t）≈ρl50-0.001
式中：
ρl50-----试样在50℃时，密度计读数值g/cm3
α-----玻璃膨胀系数，0.000025
20----标准温度℃
t ----测定温度，℃
0.001--50℃时密度计读数修正近似值，g/cm3
4.6.4 允许差
每一试样在相同条件下连续测定2次，其结果差不大于0.002g/cm3，取其算术平均值作为试样的密度。
4.7 相溶性的测定：
取5ml样品加入容量为100ml的比色管中，再将100ml氯化石蜡-42或氯化石蜡-52加入，用玻璃棒搅拌均匀，静置泡沫消失，半小时后观察应天浑浊、无分层现象。
4.8 热分解温度提高值的测定：
热分解温度提高值是按0.2%添加HFW-1热稳定剂的氯化石蜡热分解温度提高值。
4.8.1 仪器和试剂
（1）烧杯，250ml
（2）试管，内径10+1mm，外径14+1mm，长95+2mm
（3）耐热玻璃杯，内径140+5mm，外径150+5mm。
高110+5mm，上部附5mm 厚的石棉板盖，盖上由4—6个对称管孔。
于中间适当位置分别插有温度计和搅拌器的孔各一个。
（4）温度计，刻度0—200℃，分度值为1℃（经校正的）
（5）电动搅拌器及附调速设备
（6）平盘电炉，1000—1500W及附高压器。
（7）甘油
（8）氯化石蜡-52（未加热稳定剂）
（9）刚果红试纸
4.8.2 测定步骤
准确称取样品0.4000g，置于干燥的烧杯中，然后按试样的500倍称取未加热稳定
剂的氯化石蜡-52（准确到1g），加入烧杯中，用玻璃棒搅匀。
再取上述混合样品1-0.1g 放于试管内，在管的上边缘处嵌入一条刚红试纸（齐边），刚果红试纸在试管空间保持7mm左右，并以橡胶棒塞住管口，将试管放入甘油浴中，使试管上部距油浴盖（露出部分）14mm。
而甘油液面距试管上部边缘约50mm，同时温度计插入近于油浴中心适当位置，使水银球中心与试样在同一水平上。
加热油浴，并不断搅拌，升温速度不超过4℃/min。
待接近热分解温度前30℃时，升温速度为2℃/min，当刚果红试纸下边呈蓝色时，记录此时的温度。
即试样添加量为0.2%时氯化石蜡的热分温度t1按上述方法不加稳定剂测氯化石蜡-52的热分解温度。
4.8.3 计算
HFW-1的热分解温度提高值，即添加0.2%时氯化石蜡的热分提高值。
t=t1-t2
4.8.4 精密度
平行测定结果间差数不大于2℃，以平行测定结果的算术平均值作为试样热稳定效果。
5 检验规则
5.1 出厂产品都符合本标准的要求，每批产品出厂时均要附有一定格式的质量说明书。
5.2 4.1-4.7为出厂检验项目，4.8为保证项目。
5.3以一次包装的均匀产品为一批，采取按GB/T6680之规定进行。
5.4将所取样品混合均匀，等量分装于两个清洁、干燥的磨口棕色玻璃瓶中，并贴上标签，在标签上注明：生产厂名称、产品名称、批号、取样者和取样日期、一瓶送检验部门进行检验，另一瓶封备查。
5.5 检验结果有一项指标不符合本标准的要求时，重新自两倍量的包装桶中取样进行复检，复检结果即便有一项指标不符合，则该批产品不验收。
5.6用户有权按本标准的规定的技术要求、试验方法和检验规则对产品质量进行复检。
5.7 当供需双方对产品质量发生异议时，可出双方协商解决或出法定检验部门按本标准进行仲裁检验。
6 包装、标志、运输和贮存
6.1 产品用于干燥、清洁、内无机械杂质的200kg或20kg镀锌铁桶包装。
桶盖垫圈用耐磨塑料制成，允许装量误差为0.25%
6.2 包装容器上要涂刷牢固的标志，其内容包括：生产厂名称、产品名称、批号、商标、产品净重、生产日期、本标准编号及贮存运标识。
6.3 每批出厂产品均附有质量证明书，其内容包括：生产厂名称、产品名称、批号、生产日期、出厂日期、净重和检验代号及本标准号。
6.4 产品在运输过程中应轻装轻卸，不得猛烈撞击，不得接触明火，防止阳光暴晒，要有防雨设施。
6.5 产品应贮存在干燥、通风、阴凉的仓库内，防止日晒雨淋，并应隔绝火源。
6.6 产品自生产之日起，有效贮存期为壹年。
