汽车影音导航系统常见故障及解析
汽车中控系统故障的诊断和修复方法
汽车中控系统故障的诊断和修复方法在现代汽车中，中控系统扮演着非常重要的角色，它负责控制车内的各种功能，如音响、导航、空调等。
然而，由于复杂的电子设备和不断增加的功能，中控系统也容易出现故障。
本文将介绍汽车中控系统故障的诊断和修复方法，帮助车主解决这些问题。
一、故障诊断1. 检查电源供应：首先，要检查中控系统的电源供应是否正常。
使用万用表测量电池电压，确保电池充电正常。
如果电压低于规定值，可能是电池老化或充电系统故障导致，需要及时更换电池或维修充电系统。
2. 检查保险丝：保险丝是中控系统电路的保护装置，如果有保险丝熔断，会导致相应的功能无法正常工作。
因此，要检查并更换熔断的保险丝，确保电路通畅。
3. 检查连线连接：中控系统中的各个组件都通过连线连接在一起，因此，要检查各个连线是否松脱或损坏。
如果发现问题，应及时修复或更换连接线。
4. 检查传感器和开关：中控系统的正常工作离不开各种传感器和开关，它们负责接收和传递信号。
如果某个传感器或开关损坏，会导致相应的功能故障。
因此，要检查传感器和开关的工作状态，如空调温度传感器、音响开关等，如有问题，需要及时更换或修复。
5. 检查中控主机：如果以上步骤都没有找到故障原因，那么可能是中控主机出现故障。
要检查中控主机的电源是否正常，是否有过热的现象。
如果发现问题，需要及时维修或更换中控主机。
二、故障修复1. 更换故障部件：根据故障诊断的结果，有时只需更换故障的部件即可修复问题。
比如，如果发现音响无法正常工作，可能是音响的电源线松脱或音箱损坏，只需重新连接电源线或更换音箱即可解决问题。
2. 重新编程中控系统：有些中控系统故障可能是由于系统软件出现问题造成的。
在这种情况下，可以尝试通过重新编程中控系统来修复故障。
需要使用专用的编程设备来重新加载或更新软件。
3. 重置中控系统：有时中控系统出现故障可能是因为某些设置错误或冲突。
在这种情况下，可以尝试重置中控系统，将其恢复到出厂设置。
(完整版)汽车影音导航系统常见故障及解析
导航无声音 导航音量设置过小或静音状态 进入导航系统，点击菜单，进入模拟导航，选择好出发地和目的地，在导航过程中，点击屏幕左侧音量选项，
收音无信号/不锁台/信号
①收音天线没有连接到位 ②收音天线控制线没有连接 ③原车没有安装收音天线 ④车辆停放在地下室/隧道内/房间
①检查并连接收音天线插头 ②检查并连接收音天线控制线 ③检查并安装原车上收音天线（新车较多） ④将车开至较空旷地方
蓝牙功能无
①匹配连接的操作方法不正确 ②手机蓝牙版本与主机不兼容 ①重新按照正确操作方法匹配连接 ②更换其它型号蓝牙手机测试
更换新的碟片
不读碟 ①碟片格式不支持
更换新的碟片
GPS导航无信
①受车上其它部件干扰 ②GPS天线插头未连接牢固 ③车辆停放在地下室/隧道内/房间内/国家军事基地等GPS信号呈屏蔽
1、生产工艺改善已导入 拼板方式在下次核心板备料时导入 刁小静负责 核心板在TFT板上直接贴片还在验证中，2月22日可出结果， 如验证ok，可在下次核心板及TFT板备料时导入。 刁小静负责
、针对第二点，现有产品已出更改修改。PCB修改将与核心板在
板上贴片问题一同导入。 杨元坤负责
低温开机白屏问题：
①检查倒车灯电源线是否接错 ②重新连接倒车控制线/检查倒车控制线是否连接好 ③更换新的摄像头 ④更换新的视频连接线
有时不抓图 ①存储设备未连接好 ②存储设备损坏
①检查存储设备是否连接到位/是否松动/接触不良 ②更换新的存储设备
触摸点偏移 ①触摸屏没有进行精确校准
①需首先校正显示屏图像位置，调试至屏幕中间，再进入触摸屏校正程序，精确校正触摸屏 ②撕掉显示屏上的保护膜（排除保护

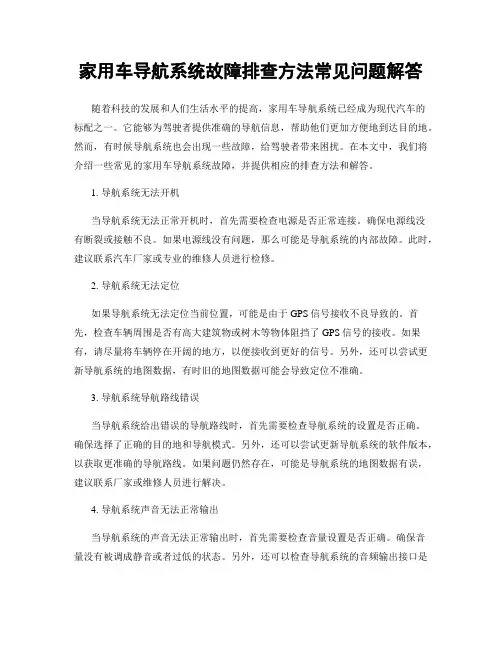

家用车导航系统故障排查方法常见问题解答
家用车导航系统故障排查方法常见问题解答随着科技的发展和人们生活水平的提高，家用车导航系统已经成为现代汽车的标配之一。
它能够为驾驶者提供准确的导航信息，帮助他们更加方便地到达目的地。
然而，有时候导航系统也会出现一些故障，给驾驶者带来困扰。
在本文中，我们将介绍一些常见的家用车导航系统故障，并提供相应的排查方法和解答。
1. 导航系统无法开机当导航系统无法正常开机时，首先需要检查电源是否正常连接。
确保电源线没有断裂或接触不良。
如果电源线没有问题，那么可能是导航系统的内部故障。
此时，建议联系汽车厂家或专业的维修人员进行检修。
2. 导航系统无法定位如果导航系统无法定位当前位置，可能是由于GPS信号接收不良导致的。
首先，检查车辆周围是否有高大建筑物或树木等物体阻挡了GPS信号的接收。
如果有，请尽量将车辆停在开阔的地方，以便接收到更好的信号。
另外，还可以尝试更新导航系统的地图数据，有时旧的地图数据可能会导致定位不准确。
3. 导航系统导航路线错误当导航系统给出错误的导航路线时，首先需要检查导航系统的设置是否正确。
确保选择了正确的目的地和导航模式。
另外，还可以尝试更新导航系统的软件版本，以获取更准确的导航路线。
如果问题仍然存在，可能是导航系统的地图数据有误，建议联系厂家或维修人员进行解决。
4. 导航系统声音无法正常输出当导航系统的声音无法正常输出时，首先需要检查音量设置是否正确。
确保音量没有被调成静音或者过低的状态。
另外，还可以检查导航系统的音频输出接口是否有松动或接触不良。
如果问题仍然存在，可能是导航系统的声音模块故障，建议联系厂家或维修人员进行修复。
5. 导航系统界面卡顿或反应迟钝当导航系统界面出现卡顿或反应迟钝的情况时，可能是由于导航系统的内存不足导致的。
此时，可以尝试清理导航系统的缓存数据，或者关闭一些不必要的后台应用程序。
另外，还可以尝试更新导航系统的软件版本，以提升系统的性能。
总结起来，家用车导航系统故障的排查方法包括检查电源连接、检查GPS信号接收、更新地图数据、检查设置、更新软件版本等。

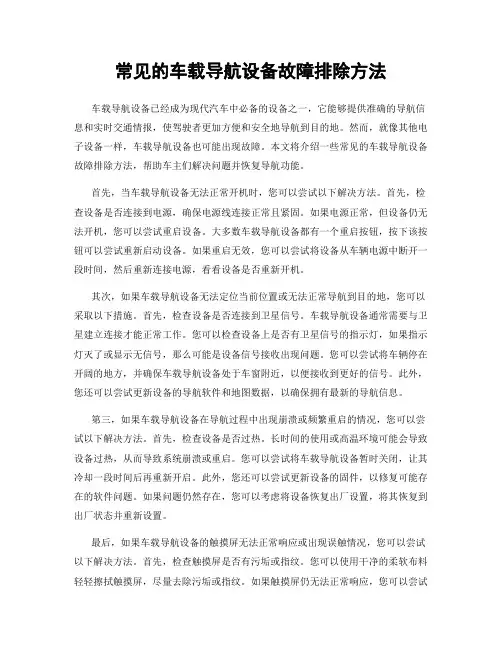

常见的车载导航设备故障排除方法
常见的车载导航设备故障排除方法车载导航设备已经成为现代汽车中必备的设备之一，它能够提供准确的导航信息和实时交通情报，使驾驶者更加方便和安全地导航到目的地。
然而，就像其他电子设备一样，车载导航设备也可能出现故障。
本文将介绍一些常见的车载导航设备故障排除方法，帮助车主们解决问题并恢复导航功能。
首先，当车载导航设备无法正常开机时，您可以尝试以下解决方法。
首先，检查设备是否连接到电源，确保电源线连接正常且紧固。
如果电源正常，但设备仍无法开机，您可以尝试重启设备。
大多数车载导航设备都有一个重启按钮，按下该按钮可以尝试重新启动设备。
如果重启无效，您可以尝试将设备从车辆电源中断开一段时间，然后重新连接电源，看看设备是否重新开机。
其次，如果车载导航设备无法定位当前位置或无法正常导航到目的地，您可以采取以下措施。
首先，检查设备是否连接到卫星信号。
车载导航设备通常需要与卫星建立连接才能正常工作。
您可以检查设备上是否有卫星信号的指示灯，如果指示灯灭了或显示无信号，那么可能是设备信号接收出现问题。
您可以尝试将车辆停在开阔的地方，并确保车载导航设备处于车窗附近，以便接收到更好的信号。
此外，您还可以尝试更新设备的导航软件和地图数据，以确保拥有最新的导航信息。
第三，如果车载导航设备在导航过程中出现崩溃或频繁重启的情况，您可以尝试以下解决方法。
首先，检查设备是否过热。
长时间的使用或高温环境可能会导致设备过热，从而导致系统崩溃或重启。
您可以尝试将车载导航设备暂时关闭，让其冷却一段时间后再重新开启。
此外，您还可以尝试更新设备的固件，以修复可能存在的软件问题。
如果问题仍然存在，您可以考虑将设备恢复出厂设置，将其恢复到出厂状态并重新设置。
最后，如果车载导航设备的触摸屏无法正常响应或出现误触情况，您可以尝试以下解决方法。
首先，检查触摸屏是否有污垢或指纹。
您可以使用干净的柔软布料轻轻擦拭触摸屏，尽量去除污垢或指纹。
如果触摸屏仍无法正常响应，您可以尝试重新校准触摸屏。

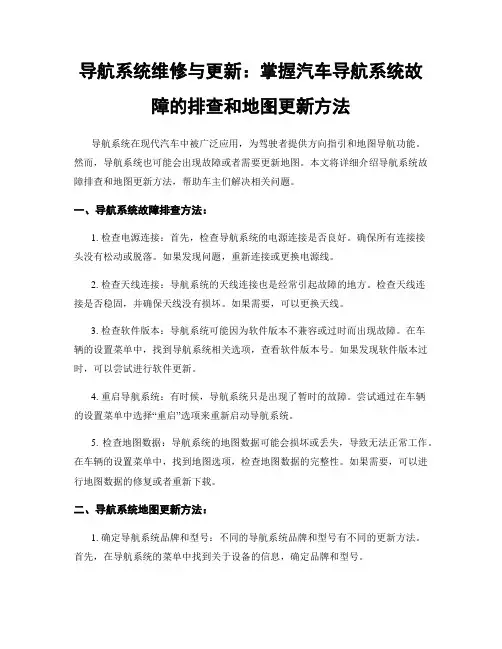

导航系统维修与更新：掌握汽车导航系统故障的排查和地图更新方法
导航系统维修与更新：掌握汽车导航系统故障的排查和地图更新方法导航系统在现代汽车中被广泛应用，为驾驶者提供方向指引和地图导航功能。
然而，导航系统也可能会出现故障或者需要更新地图。
本文将详细介绍导航系统故障排查和地图更新方法，帮助车主们解决相关问题。
一、导航系统故障排查方法：1. 检查电源连接：首先，检查导航系统的电源连接是否良好。
确保所有连接接头没有松动或脱落。
如果发现问题，重新连接或更换电源线。
2. 检查天线连接：导航系统的天线连接也是经常引起故障的地方。
检查天线连接是否稳固，并确保天线没有损坏。
如果需要，可以更换天线。
3. 检查软件版本：导航系统可能因为软件版本不兼容或过时而出现故障。
在车辆的设置菜单中，找到导航系统相关选项，查看软件版本号。
如果发现软件版本过时，可以尝试进行软件更新。
4. 重启导航系统：有时候，导航系统只是出现了暂时的故障。
尝试通过在车辆的设置菜单中选择“重启”选项来重新启动导航系统。
5. 检查地图数据：导航系统的地图数据可能会损坏或丢失，导致无法正常工作。
在车辆的设置菜单中，找到地图选项，检查地图数据的完整性。
如果需要，可以进行地图数据的修复或者重新下载。
二、导航系统地图更新方法：1. 确定导航系统品牌和型号：不同的导航系统品牌和型号有不同的更新方法。
首先，在导航系统的菜单中找到关于设备的信息，确定品牌和型号。
2. 下载更新软件：在互联网上搜索相关品牌和型号的导航系统的官方网站，下载对应的更新软件。
注意，不要下载和安装来路不明的软件，以免造成车辆系统的损坏。
3. 连接导航系统到电脑：使用USB线缆将导航系统连接到电脑。
确保电脑和导航系统之间的连接稳固。
4. 运行更新软件：打开下载好的导航系统更新软件，并根据软件的提示进行操作。
通常情况下，软件会自动检测导航系统的型号，并提供相应的更新选项。
5. 下载和安装地图更新：根据软件的指示，下载并安装最新的地图更新。
这个过程可能需要一定的时间，取决于地图数据的大小和下载速度。

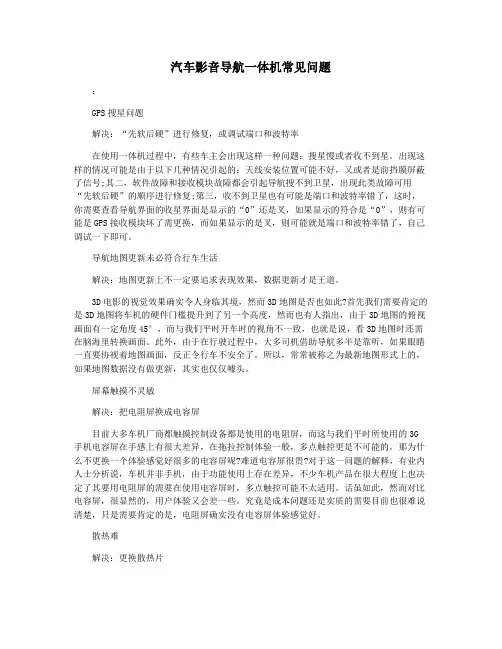

汽车影音导航一体机常见问题
汽车影音导航一体机常见问题：GPS搜星问题解决：“先软后硬”进行修复，或调试端口和波特率在使用一体机过程中，有些车主会出现这样一种问题：搜星慢或者收不到星。
出现这样的情况可能是由于以下几种情况引起的：天线安装位置可能不好，又或者是前挡膜屏蔽了信号;其二，软件故障和接收模块故障都会引起导航搜不到卫星，出现此类故障可用“先软后硬”的顺序进行修复;第三，收不到卫星也有可能是端口和波特率错了，这时，你需要查看导航界面的收星界面是显示的“0”还是叉，如果显示的符合是“0”，则有可能是GPS接收模块坏了需更换，而如果显示的是叉，则可能就是端口和波特率错了，自己调试一下即可。
导航地图更新未必符合行车生活解决：地图更新上不一定要追求表现效果，数据更新才是王道。
3D电影的视觉效果确实令人身临其境，然而3D地图是否也如此?首先我们需要肯定的是3D地图将车机的硬件门槛提升到了另一个高度，然而也有人指出，由于3D地图的俯视画面有一定角度45°，而与我们平时开车时的视角不一致，也就是说，看3D地图时还需在脑海里转换画面。
此外，由于在行驶过程中，大多司机借助导航多半是靠听，如果眼睛一直要协视着地图画面，反正令行车不安全了。
所以，常常被称之为最新地图形式上的，如果地图数据没有做更新，其实也仅仅噱头。
屏幕触摸不灵敏解决：把电阻屏换成电容屏目前大多车机厂商都触摸控制设备都是使用的电阻屏，而这与我们平时所使用的3G 手机电容屏在手感上有很大差异，在拖拉控制体验一般，多点触控更是不可能的。
那为什么不更换一个体验感觉好很多的电容屏呢?难道电容屏很贵?对于这一问题的解释，有业内人士分析说，车机并非手机，由于功能使用上存在差异，不少车机产品在很大程度上也决定了其要用电阻屏的需要在使用电容屏时，多点触控可能不太适用。
话虽如此，然而对比电容屏，很显然的，用户体验又会差一些。
究竟是成本问题还是实质的需要目前也很难说清楚，只是需要肯定的是，电阻屏确实没有电容屏体验感觉好。
车辆中控系统故障排查
车辆中控系统故障排查车辆的中控系统在现代汽车中扮演着至关重要的角色，它不仅负责控制车辆的各项功能，还提供了舒适、便捷的驾驶体验。
然而，由于复杂的电子设备以及日常使用中的磨损，中控系统有时也会出现故障。
本文将介绍一些常见的车辆中控系统故障，并提供相应的排查方法。
一、触摸屏失灵触摸屏是中控系统的主要输入方式之一，在使用过程中常会出现失灵的情况。
如果触摸屏没有任何反应，可能的原因包括触摸屏故障、电源供应不足或连接问题。
首先，可以尝试断开电源并重新连接，以确保电源供应正常。
如果问题仍然存在，可以尝试重启中控系统或更新软件版本。
如果这些方法都无效，可能需要更换触摸屏或联系专业人士进行维修。
二、音频无声当音频系统无声或声音质量差时，可能的原因有很多。
首先，需要检查音频设置是否正确，包括音量调节、静音设置等。
如果设置正确，可以尝试检查音频线路是否连接良好，排除线路故障。
另外，如果使用蓝牙或USB连接播放音频，也需确保连接正常。
如果问题仍然存在，可能需要检查音频设备是否损坏或需要更换。
三、导航系统故障导航系统是中控系统中的重要功能之一，它提供了导航、定位、路况等信息。
当导航系统出现故障时，可能无法正常工作或显示错误信息。
首先，需要检查导航地图是否正常更新，对于过期的地图需要及时更新。
如果还是无法解决问题，可以尝试重启导航系统或恢复出厂设置。
如果问题仍然存在，可能需要联系专业技术人员进行维修或更换。
四、空调控制问题中控系统通常也控制着车辆的空调系统，如果出现空调无法正常工作、温度调节异常或者出风口问题，需要进行相应的排查。
首先，可以检查空调系统是否处于正常工作状态，包括制冷剂是否充足、压缩机是否正常工作等。
如果空调系统正常，可以尝试检查空调控制模块是否正常工作或者是否需要切换到其他温度控制模式。
如果问题依然存在，可能需要联系专业维修人员进行检修。
五、多功能方向盘故障多功能方向盘是现代车辆中常见的设计，它通过按钮和控制器实现对中控系统的操作。
导航与娱乐系统故障排查与解决技巧
导航与娱乐系统故障排查与解决技巧近年来，随着科技的不断发展，车载导航与娱乐系统已成为现代汽车中不可或缺的一部分。
然而，正是由于其复杂的技术结构，这些系统也经常出现故障。
本文将探讨导航与娱乐系统故障的常见原因，并提供一些排查和解决技巧，以帮助车主解决这些问题。
一、导航系统故障排查与解决技巧1.无法定位：如果导航系统无法准确定位当前位置，首先检查天线是否连接良好。
如果天线连接正常，可能是由于信号干扰或卫星信号不稳定导致的。
此时，可以尝试将车辆停在开阔区域，等待几分钟，让系统重新搜索卫星信号。
如果问题仍然存在，可能需要检查导航系统软件是否需要更新。
2.导航路线错误：如果导航系统提供的路线错误或不准确，首先检查是否输入了正确的目的地地址。
如果输入正确，可能是由于地图数据更新不及时或系统软件问题。
此时，可以尝试更新地图数据或重新安装导航软件。
3.触摸屏不响应：如果导航系统的触摸屏不响应，可能是由于触摸屏出现故障或被污染。
首先，可以尝试使用软布擦拭触摸屏表面，确保没有污渍或灰尘。
如果问题仍然存在，可能需要联系专业技术人员进行维修或更换触摸屏。
二、娱乐系统故障排查与解决技巧1.音频问题：如果娱乐系统无法正常播放音频，首先检查音量设置是否正确。
如果音量设置正确，可能是由于音频线路故障或扬声器损坏。
此时，可以尝试检查音频线路连接是否松动或损坏，如果连接正常，可能需要更换扬声器。
2.图像问题：如果娱乐系统的显示屏出现图像问题，首先检查显示屏连接是否松动。
如果连接正常，可能是由于显示屏故障或显示驱动程序问题。
此时，可以尝试重新启动系统或更新显示驱动程序。
3.无法读取媒体文件：如果娱乐系统无法读取媒体文件，首先检查媒体文件格式是否支持。
如果文件格式正确，可能是由于存储设备故障或媒体接口问题。
此时，可以尝试使用其他存储设备或检查媒体接口连接是否正常。
总结起来，导航与娱乐系统故障的原因多种多样，但大多数问题都可以通过一些简单的排查和解决技巧来解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1、安装类型目前常见故障及处理方案………………………
常见问题与解决方法
序号
故障现象
原因分析
解决方法
没有接通 ②连接线松脱 ③原车上保险管或主机保险管损坏
①重新检查并连接B+和ACC电源 ②更换新的保险管
2
不进碟
①碟片呈透明 ②碟片损坏
5.2、常见故障解析………………………
一、整机开机黑屏问题：
问题描述
低温或常温状态整机开机黑屏
原因分析
1、核心板BGA芯片虚焊；
2、CVD605整机TFT板PCB设计不良
改善措施
1、针对上面第一点：
a．改善生产工艺，包括更换锡膏等。
b．改善核心板拼板方式，由原来的10PIN板改为4PIN板，加大牢固性。
5
倒车无图像/倒车图像反映慢/倒车图像闪动
①倒车灯电源线接错（摄像头供电） ②倒车控制线未连接/未连接好 ③倒车摄像头不良 ④倒车摄像头视频连接线不良 ⑤车辆电源电压不稳定
①检查倒车灯电源线是否接错 ②重新连接倒车控制线/检查倒车控制线是否连接好 ③更换新的摄像头 ④更换新的视频连接线 ⑤加装继电器（电源滤波器）
更换新的碟片
3
不读碟
①碟片格式不支持 ②碟片损坏
更换新的碟片
4
GPS导航无信号
①受车上其它部件干扰 ②GPS天线插头未连接牢固 ③车辆停放在地下室/隧道内/房间内/国家军事基地等GPS信号呈屏蔽地带 ④GPS天线损坏
①更换GPS天线位置 ②检查GPS天线端口是否连接牢固 ③将车开至较空旷地方 ④更换新的GPS天线
①点击“菜单”，点击“导航设置”点击“默认”点击“确认” ②点击“菜单”，点击“系统设置”，点击“默认”点击“确认”。 （恢复默认后需重启导航系统并测试问题是否已排除）
11
导航无声音
导航音量设置过小或静音状态
进入导航系统，点击菜单，进入模拟导航，选择好出发地和目的地，在导航过程中，点击屏幕左侧音量选项，在出现导航提示音时将其音量调大即可（注意，只有出现导航声音时，才能调节导航音量）
6
有时不抓图
①存储设备未连接好 ②存储设备损坏 ③遥控器不良（电池）
①检查存储设备是否连接到位/是否松动/接触不良 ②更换新的存储设备 ③更换遥控器（电池）
7
触摸点偏移
①触摸屏没有进行精确校准 ②有障碍物压住触摸屏
①需首先校正显示屏图像位置，调试至屏幕中间，再进入触摸屏校正程序，精确校正触摸屏 ②撕掉显示屏上的保护膜（排除保护膜上的气泡或灰尘压住触摸屏所致） ③清洁触摸屏上面的灰尘
二、低温开机白屏问题：
问题描述
低温或常温状态整机开机白屏
原因分析
TFT板上15V稳压管来料不良。
改善措施
更换稳压管物料
改善时间及进度
已导入更改。
三、整机掉程序问题：
问题描述
整机NK程序丢失
原因分析
与FLASH本身特性以及NK软件有关。
改善措施
暂无根治措施，现将flash更换为slc的型号并同时更改核心板软件以降低丢失程序概率。
12
收音无信号/不锁台/信号弱
①收音天线没有连接到位 ②收音天线控制线没有连接 ③原车没有安装收音天线 ④车辆停放在地下室/隧道内/房间内
①检查并连接收音天线插头 ②检查并连接收音天线控制线 ③检查并安装原车上收音天线（新车较多）
④将车开至较空旷地方
13
蓝牙功能无法匹配
①匹配连接的操作方法不正确 ②手机蓝牙版本与主机不兼容
改善时间及进度
目前SLC修改后的软件已提供测试组。
软件还有很多问题，预计3月10日完成软件修改及测试。
3月20日完成试产。
预计3月底可导入生产。
关于地图信息有疑问或建议可致电： 道道通免费服务热线：400-8898-123 凯立德免费服务热线：400-8860-118
16
外接头枕显示器无图像
①视频线路没有正常连接 ②主机双踪设置功能没有打开 ③头枕显示器设置不对
①检查线路 ②打开主机，进入设置选项，进入双踪设置，打开双踪功能，将前后台设置为“碟片”功能 ③转换头枕显示器上面的AV1/AV2
①重新按照正确操作方法匹配连接 ②更换其它型号蓝牙手机测试
14
方向盘控制按键无作用
①方向盘控制线没有连接 ②主机没有进行方向盘功能学习
①检查并连接方向盘控制线 ②按正确操作方法学习方向盘控制功能
15
导航地图不详细 电子狗信息不详细
①导航地图中可能会与实际交通道路存在差异，此类属于正常现象 ②导航地图不是最新版本
8
无刹车控制/峰鸣器/方向盘选项
软件不是最新的版本
需进行软件升级，确保为目前最新版本
9
死机等不常见故障
①车上电源瞬间波动较大 ②软件运行过程中卡死
需用较尖锐物体，按面板“复位”按钮，恢复出厂模式
10
导航无电子狗语音提示/声音小/颜色异常/导航语音播报不完整/指示框弹出与消失异常
在不知道部份设置功能的作用而执行了该操作
c．核心板在TFT板上直接贴片
2、针对第二点，修改PCB。
改善时间及进度
1、生产工艺改善已导入
拼板方式在下次核心板备料时导入刁小静负责
核心板在TFT板上直接贴片还在验证中，2月22日可出结果，
如验证ok，可在下次核心板及TFT板备料时导入。刁小静负责
2、针对第二点，现有产品已出更改修改。PCB修改将与核心板在TFT板上贴片问题一同导入。杨元坤负责
