氢气纯度的检验有多种方式，具体取决于要检测的纯度水平，最常用的检验方法是采用氢分析仪或氢气检测仪进行检验，即通过测量和测定从而确定氢气的含量。
1、采用氢分析仪检验氢气的纯度：
氢分析仪是一种常见的氢气纯度检测仪器，它能够快速、准确地检测氢气中各种混合气体的百分含量。
氢分析仪通常采用黑光谱技术进行分析，通过特定光谱技术来测定不同混合气体的含量。
最常用的氢分析仪有：离子匹配检测仪、同步激光传感器、稳态传感器和闪烁发射仪。
氢气检测仪采用通常是电化学技术或微纳仪表技术，来测量氢气的纯度，一般包括电化学感应式氢气检测仪、电容式氢气检测仪、质谱仪等等。
其主要原理是通过细微的电化学电流或微小的杂散电荷的检测，来得到氢气的含量。
在线式氢气纯度分析仪
在线式氢气纯度分析仪具有德国HLP公司热导技术优势的DBZX-520PH型氢气在线分析仪广泛应用于火电厂发电机组氢冷却系统中氢气纯度分析、环境中氢气百分含量的监测，化工厂合成氨流程及污水处理等领域。
采用最先进的具有温度补偿功能的恒温型双臂热导池，克服了热导型检测仪普遍受温度影响的缺点，使仪器具有领先的技术优势。
1、功能特点:◆仪器采用先进的具有温度补偿功能的恒温型热导池，克服了热导型检测仪普遍受温度影响的缺点，热导池的正常使用寿命大于十年，不怕氧化性气体。
◆三量程设计，置换气体CO2和N2都可以使用。
◆具有无可比拟的稳定性和重现性◆采用24位的高精度数据采集单元，最大程度地降低了信号转换误差，可检测到uV级信号◆变送器内部采用管道式气路连接，可在自由选择带压和常压安装方式◆外置气体过滤器，有效过滤油气等杂质◆外置稳压阀，进气压力波动对流量无影响◆隔爆型设计，测量单元与显示单元通过安全栅供电◆用户现场可执行校准或标定，从而保证现场的可靠使用◆多种信号输出，显示单元支持多种报警功能2、技术参数◆量程：空气中的H2含量90～100%；典型精度：≤±0.1%FS◆CO2 (N2) 中的H2含量：0～100%；典型精度：≤±0.2%FS◆空气中CO2 (N2) 含量：0～100%；典型精度：≤±0.5%FS◆可扩展O2测量单元：0～25%（可选，特殊用户使用）◆分辨率：±0.01%◆流量：50～200mL/min◆工作温度：-20～50℃◆工作压力：0～1.0MPa◆显示：液晶显示◆输出：4～20mA，±0.05mA，最大负载电阻500Ω◆电源：220VAC/50Hz或24VDC◆附件：电源和信号安全栅◆防爆等级：iaⅡCT4◆测量单元：进出气口连接方式ø6、ø8 、ø10卡套式连接◆显示表尺寸：140×143×108mm◆面板开孔尺寸：宽×高 139×101mm取样系统板1 取样系统2显示二次表3、售后服务承诺（1）提供自产品投运后一年内免费保修。
氢气分析仪
氢气分析仪氢气分析仪是一种用于测试氢气浓度的仪器。
它可以广泛应用于石油化工、电力、钢铁、医药、燃料电池等领域，对氢气的准确测量非常重要。
工作原理氢气分析仪一般采用红外吸收法和热导法两种测量原理。
其中红外吸收法是利用氢气对特定波长的红外线的吸收作用，来测量氢气浓度的。
而热导法则根据氢气导热系数的变化来进行测量。
氢气分析仪的测量原理较为简单，但仪器的内部结构却较为复杂。
仪器内部会安装红外吸收模块或热导模块、检测电路、数据处理模块等核心部件，以实现对氢气浓度的准确测量。
使用方法使用氢气分析仪时，需要将其安装在测试管道或容器上。
在测量之前，需要对仪器进行预热，以保证其准确性。
接下来，可以根据需要通过控制操作面板上的按键来进行调节，以获得所需的氢气浓度值。
最后，根据仪器所提供的检测结果，可以进行进一步的判断和分析。
技术规格氢气分析仪一般具有以下技术规格：•测量范围：0-100%（体积分数）•测量精度：±1%（体积分数）•反应时间：5s•工作温度：0-40℃•工作压力：0-1.0MPa其中测量精度是氢气分析仪最为重要的技术参数之一，对于保证其测量精确性非常关键。
应用领域氢气分析仪主要应用于以下领域：石油化工在石油化工领域，氢气分析仪被广泛用于炼化过程控制、储罐氢气浓度监测等方面。
它可以实时监测氢气浓度变化，为炼油企业提供精确的生产控制和安全监测手段。
电力在电力领域中，氢气分析仪主要被用于电力电缆绝缘材料的氧化稳定性检测。
氢气分析仪可以测量电缆中产生的氢气浓度，进而得出绝缘材料氧化稳定性的指标，为电力工程的可靠性评估提供依据。
钢铁在钢铁冶金领域中，氢气分析仪被广泛应用于认证、实验室分析、热处理等方面。
钢铁制品中含有大量的氢气，热加工时会产生更多的氢气，因此对其浓度进行准确测量，可以更好地掌握钢铁制品的物理化学性质。
医药在医药领域中，氢气分析仪可以用于制药过程中的氢气检测。
例如在生产过程中检测存放氢气的管道中是否泄漏，以避免操作人员的安全风险。
氢气纯度分析仪K850
氢气纯度分析仪K850
目前，绝大多数电厂，尤其是80年代前所建机组，大部分采用人工皮囊取样，然后到实验室奥氏分析仪来分析氢气的纯度这一方法。
有些电厂的制度化建设较好，对此非常重视。
每个班组都进行取样分析。
它的基本原理是用焦没食子酸来吸取H2中的O2，用KOH 来吸收CO2，然后用100%减去两者之和，这样就得出了氢气中的纯度值，这样的检测结果存在如下问题：
1、皮囊取样时，皮囊中残存着少量空气难以排净，尽管多次置换仍无法除净；
2、每个人的操作力度不同，观察吸收液的角度不同，这些因素都直接影响测试结果；
3、整个发电机组置于空气当中。
由于分子扩散的原因及氢系统的泄漏，氢气中会有其他气体进入，而吸收法是不能吸收其他气体的，还有水分及油雾。
所以，实际的氢气纯度要比检测结果低一些，如果相关因素控制不好，测试结果偏差很大，最大可达3-5个百分点，这给发电机组的安全运行造成了隐患，这种状况一直是困扰电厂的一个突出问题.
在线氢气纯度仪被业界人士广泛采用，但检测手段各
不相同，用户之间缺乏可比性。
针对以上情况，我们推出英国哈奇公司K系列及G系列在线、便携式氢气纯度检测仪等，深受广大用户的欢迎，已在电厂、钢厂、石化等几百家企业广泛使用。
优质的产品及良好的售后服务，成为用户的首选。
7866+7872D在线氢气纯度仪说明书(三范围新)

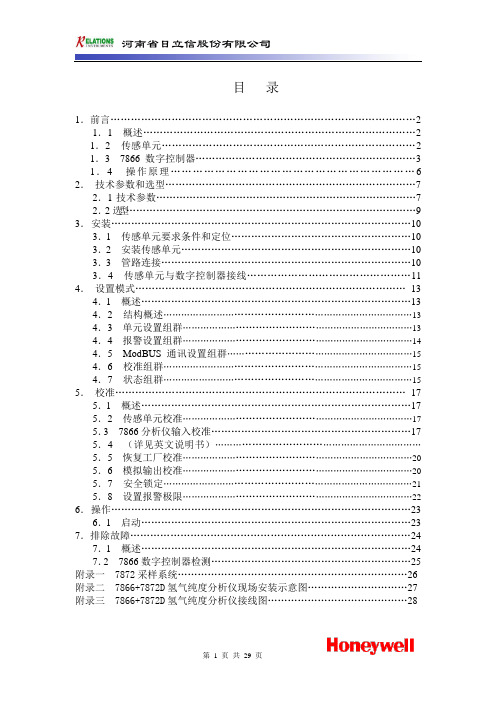

目录1．前言 (2)1．1 概述 (2)1．2 传感单元 (2)1．3 7866数字控制器 (3)1．4 操作原理 (6)2．技术参数和选型 (7)2．1技术参数 (7)2．2选型 (9)3．安装 (10)3．1 传感单元要求条件和定位 (10)3．2 安装传感单元 (10)3．3 管路连接 (10)3．4 传感单元与数字控制器接线 (11)4．设置模式 (13)4．1 概述 (13)4．2 结构概述 (13)4．3 单元设置组群 (13)4．4 报警设置组群 (14)4．5 ModBUS通讯设置组群 (15)4．6 校准组群 (15)4．7 状态组群 (15)5．校准 (17)5．1 概述 (17)5．2 传感单元校准 (17)5．3 7866分析仪输入校准 (17)5．4 （详见英文说明书）…………………………………………………………5．5 恢复工厂校准 (20)5．6 模拟输出校准 (20)5．7 安全锁定 (21)5．8 设置报警极限 (22)6．操作 (23)6．1 启动 (23)7．排除故障 (24)7．1 概述 (24)7．2 7866数字控制器检测 (25)附录一7872采样系统 (26)附录二7866+7872D氢气纯度分析仪现场安装示意图 (27)附录三7866+7872D氢气纯度分析仪接线图 (28)1．前言1．1 概述美国HONEYWELL公司三范围H2和CO2分析仪/指示仪提供了发电机运转测量的三个过程：●范围1：CO2在Air（空气）中●范围2：H2在CO2中●范围3：H2在Air中7866氢气纯度分析仪由三个基本部件组成：传感单元（变送器），控制单元（接收器）（图1-1）和电源。
传感单元被安装到采样现场，数字控制器，装在无危险区域。
传感单元接受两或三气体组成的混合气流，测出采样气体浓度，将一个电信号传给传感单元。
传感单元牢固的结构，可适应大多数恶劣环境，传感单元和控制单元间距最大可达1000英尺，用一条多芯非屏蔽电缆连接，既提高了系统的灵活性，又降低了安装成本。
STC-600在线氢气纯度仪说明书
目录一、功能简介 (3)二、主要特点 (3)三、技术指标 (3)四、仪器电气连接 (4)五、现场单元介绍 (6)六、显示仪表介绍 (7)1、测量界面 (7)2、设置界面 (7)3、仪器信息 (10)七、仪器安装与调试 (11)1、安装注意事项： (12)2、仪器安装 (12)八、仪器校准 (13)九、注意事项 (13)一、功能简介在线氢气分析仪是采用带温度补偿功能的微型传感器的氢气检测仪表，它具有卓越的稳定性、重现性和精度。
发电厂的氢冷机组通过氢冷可以有效地降低发电机绕组的热损耗从而提高发电效率。
绕组阻抗引起的损耗称为通风损耗，即使被油气、水和空气轻微污染的发电机，其通风损耗也会增加。
有资料表明氢纯度下降1%，损耗增加12%，因此提高氢纯度意味着降低生产成本。
氢纯度下降及水分含量增加时，还会给发电机的安全运行带来隐患。
石油化工生产的混合气体中氢含量的测定对裂解工艺、加氢工艺等具有十分重要的意义，氧中氢含量直接影响产品关键性能的指标。
此外合成氨工业中对氢纯度的测量也必不可少。
推荐应用：发电厂氢冷机组，制氢站，石油加工，合成氨工业，冶金工业，电子工业。
二、主要特点●采用带温度补偿功能的恒温型微型传感器●液晶显示，中文菜单，易于维护●提供多种信号输出●用户可现场执行校准，从而保证现场的可靠使用●支持气体预处理功能●气体稳压、流量调节指示三、技术指标传感器：带温度补偿功能恒温微型传感器量程：90～100％典型精度：±0.05％重现性：±0.01％样气流量：100～200mL/min响应速度：10～15秒工作温度：-20℃～50℃工作压力：0.1～3.5MPa信号输出：4～20mA 对应0～2％300Ω显示：LCD远程显示报警输出：2路报警空接点输出。
出厂默认设置：报警1高报（报警值0.8%），报警2高报（报警值1.5%）工作电源： 220VAC±10% 50Hz 功率≤20W 附 件：齐纳型安全栅(内置显示表内) 进出气口连接：Φ6、Φ8、Φ10不锈钢焊管焊接显示表尺寸：144×108×135 面板开孔尺寸：139×101 现场测量单元尺寸：460×450×70四、仪器电气连接注：1、 显示表Ground 必须接大地；2、 显示单元与现场传感器的连接推荐采用4×0.5屏蔽线图2、现场接线端子示意图图1、信号连接安装示意图非安全区域安全区域现场防爆接线盒端子图注:1～4号接显示表；5～8号接变送器接线盒端子定义说明图3、显示表接线端子示意图引脚定义说明：12678910345111213141516V+V-S+S-Io+ALM1220VACIo-NLALM2ABRS485Ground图 4、显示表五、现场单元介绍图（3）注1： 1、进气球阀 2、减压阀 3、过滤装置 4、校验三通图5、现场测量单元外形图5、转子流量计6、纯度变送器7、出气球阀1234567160160450460416开孔尺寸六、显示仪表介绍1、测量界面图6此界面为默认主界面，在该界面下可以看到测量参数，被测量的气体纯度低报（在“报警设定界面中设置相关参数）范围时，超出范围的同时开始报警输出。
制氢站氢气检测仪表系统说明
制氢站氢气检测仪表品名：在线氢中氧品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧中氢品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01%范围：0-1%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氢气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0.01% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线氧气纯度仪品牌：德国海立普型号：KM1550原理：热导（具有温度补偿功能）参数：精度：±0. 1% （90%-100%）范围：90%-100%工作温度：-30~50℃响应速度：10-15s工作压力：0-1Mpa输出：4~20mA，±0.05mA，最大负载电阻500Ω电源：AC：220V±10%附件：电源和信号安全栅品名：在线露点仪品牌：美国深特普型号：XDM319原理：阻容参数：精度：±3℃范围：-100℃—+20℃重复性：±0.5℃操作温度：-30~+50℃工作压力：标准34bar以内可选340bar以内品名：在线氢气检漏仪品牌：美国锡麟型号：MIG219N原理：催化燃烧参数：精度：±5% lel（FS）范围：0-100% lel工作方式：现场固定安装，自然扩散，连续工作工作电压：AC220V±10% 50HZ接点输出：常开无源触点容量：AC220V5A可选4-20mA配套探测器：BS01/BS03采样方式：自然扩散环境温度：-10~60℃环境湿度：<98%RH防爆等级：d ⅡCT6电源：DC24V 90mA 输出：三线0/4-20mA品名：便携纯度仪品牌：德国海立普型号：H2-M原理：热导（具有温度补偿功能）范围：空气中的H2含量（0-100%）精度：±0.1%空气中的CO2含量（0-100%）精度：±0.15%CO2的H2含量（0-100%）精度：±0.15%工作温度：-10~30℃工作压力：0.5~125psi（1psi=7kpa）响应速度：10-15s品名：便携露点仪品牌：芬兰维萨拉型号：DMT-242M原理：阻容参数：测量范围：-80℃—+60℃露点精度：±0.5℃（当露点温度低于0℃，传感器输出为霜点）响应时间63%[90%]（气体温度20℃，流速1L/min，压力1bar）+60~-20℃，Td 5s[45s]-20~-60℃, Td 10s[240s]探头保护：不锈钢烧结过滤网工作电压：110~220V AC，交直流两用防爆等级：1P65（NEMA4）储存温度等级：-40~+70℃输出接口：USB1.1规范品名：便携气体检漏仪品牌：美国锡麟型号：MIG119原理：催化燃烧精度：±5% lel（FS）范围：0-100% lel。
米格尔氢气检测性能对比表
*在线式氢气湿度仪 在线式氢气湿度仪 在线式氢气湿度仪
XDM319 KQ120 SERIES-5型
美国深特 喀秋莎 美国巴拿
± 3℃ ±2 ℃ ±3 ℃
20 ~ - 100℃ 20 ~ - 100℃ 20 ~ - 100℃
12个月 12个月 6个月
*在线式氢气检漏仪 在线式氢气检漏仪 在线式氢气检漏仪
氢气检测仪表性能对照表
产品名称 *在线式氢气纯度仪 在线氧中氢 在线氢中氧 在线式氢气纯度仪 在线式氢气纯度仪 型号 KM1550 KM1550 KM1550 KQ130 MIZ-L 产地 德国海立普 德国海立普 德国海立普 喀秋莎 德国美智 主要参数 ±0.05% ±0.01% ±0.01% ±0.05% ±1 % 测量范围 90~100% 0~2% 0~1% 0~100% 90~100% 校验周期 24个月 24个月 24个月 12个月 1—6个月
12个月 6个月 12个月
*便携式氢气检漏仪
MIG 119
美国锡麟
±5%FS
0~100%LEL
12个月
便携式氢气检漏仪 便携式氢气检漏仪
TX11 KQ151
法国 奥德姆 喀秋莎
±5%FS ±5%FS
0~30%VOL 0~4%VOL
12个月 12个月
带*为我公司仪表
郑州米格尔电子有限公司
备注 免费提供备机 免费提供备机 免费提供备机 不提供备机 不提供备机
MIG219N MX48 KQ150
美国锡麟 法国奥德姆 喀秋莎
±5%FS ±5%FS ±5%FS
0~100%LEL 0~30%VOL 0~100%LEL
12个月 12个月 12个月
*便携式氢气纯度仪（三范围） 便携式氢气纯度仪（三范围） 便携式氢气纯度仪
氢气分析仪说明
氢气在线分析仪操作说明
开机：
1、待装置压力稳定后打开分析仪进口阀门，查看分析仪预处理部分减压阀压力是否在0.05-0.1之间，进口流量是否在0.5L/min左右。
（仪表已调试，无需设置，如果不正常请通知电仪）
2、通知电仪送电。
3、仪器预热时间为1-3小时，待Cb-T温度达到46度时，进入恒温状态，面板蓝色指示灯闪烁。
这时仪表进入正常工作状态。
关机：
1、通知电仪断电。
2、关掉分析仪进口阀门。
注意事项：
1、分析仪必须通入氢气才允许送电。
2、停电、送电间隔必须超过2分钟。
3、由于分析仪一直有0.5L/min的氢气排出，动火请注意。
4、停车没有氢气进入分析仪时，必须通知电仪断电。
RS_301ON发电机在线氢气纯度仪中文说明书
第一章概述 ............................................... .21.1 简言.................................................................... .2 1.2传感单元 (2)1.3 RS-301ON空制单元..................................................... .4 1.4操作原理 ................................................................ .5第二章技术参数 ........................................... .7第三章操作说明 ........................................... .8 3.1安装 (8)1:准备...................................................................... .8 2:采样点及采样管路的连接.................................................... .8 3:电气连接.. (10)4:安装完毕通电检查 (10)3.2 校准................................................................... .11 1. ....................................................................................................................... RS-301ON分析仪的校准.. (11)第四章注意事项和维护 ................................... .14附录1 : RS-301ON设置和校准系统流程图................................... ..15附录2: RS-301OF采样系统. (16)第一章概述1.1简言RS-301ON三围H和CO分析仪/指示仪使用美国HONEYWE公司的OEM传感器, 它提供了发电机运转测量的三个过程：a）围1：CO在Air （空气）中b）围2：CO在H2中c）围3：H2在Air中RS-301ON氢气纯度分析仪由三个基本部件组成：传感单元（变送器），控制单元（接收器）（图1-1 ）和采样系统。
