肩关节MRI
肩关节MRI ppt课件
2018/12/2
2018/12/2
2018/12/2
肩周炎简介
诊断：肩关节周围慢性疼痛，在X线检查阴性后多诊断为肩周炎（临 床诊断）。
肩部周围滑囊炎:肩峰下滑囊炎、肩胛下肌滑囊炎、喙突下滑囊炎
肩关节(盂肱关节)退行性改变
肩锁关节退行性改变 肱二头肌腱鞘炎 肩袖及周围肌腱炎症，包括肩袖、三角肌等
2018/12/2
前唇解剖及毗邻关系
前唇线图，横轴位
2018/12/2
2018/12/2
SLAP 病变
上唇前后病变（Anterior-to-posterior lesions of the superior labrum ， SLAP lesions）
常见发生于剧烈运动，表现为疼痛、弹响感等
2018/12/2
盂肱上韧带
盂肱上韧带
肩胛下囊
盂肱中韧带
2018/12/2
盂肱中韧带
2018/12/2
盂肱下韧带
V形盂肱下 韧带
2018/12/2
盂肱中韧带
软骨
2018/12/2
前唇假撕裂
肩峰骨刺：a假性；c真性
2018/12/2
关节囊
肩胛下囊同盂肱关节直接相通，是关节囊的直接延续
三角肌囊和肩峰下囊，大部分是相通的，它的完整可保证其在肩袖和 肩胛喙突弓之间自由滑动
正常时仅在关节腔内及其连通的囊内/肱二头肌腱周围少量液体，其它 均呈等信号
2018/12/2
二头肌长头 及腱鞘 前后唇
盂肱中韧带 肩胛下肌腱 前关节囊
2018/12/2
肩关节肌群
2018/12/2
2018/12/2
2018/12/2
各肌腱矢状位表现
肩关节疾病MRI诊断
肌腱内囊肿：肌腱增厚，且在T2WI上见囊肿 合并部分肩袖撕裂
二、肩袖撕裂
在肌腱裂隙中可见充以关节液、滑囊液或肉 芽组织，在FSE T2WI SPAIR序列中最清晰
肌腱边缘出现不同程度的收缩和退行性变 慢性患者的肌腱全层撕裂可合并肌肉的脂性
萎缩 合并肩峰下滑囊积液 有岗上肌前方撕裂和肩袖间撕裂时易合并喙
PDWI
T2WI
MR arthrogram
PDWI：整个冈上肌腱弥漫性信号增高（长箭头所示）；T2WI：部分固定的异常信号 （长箭头所示）符合部分撕裂，但是MRI会对撕裂的程度评价过度，关节镜显示肩袖 的关节面正常；MR arthrogram：体位轻度旋转，不利于观察滑囊面的病理改变，可 以看到正常的肩袖关节面（三角箭头所示）和造影剂充填的盂肱关节间隙（三角箭头 所示），从而排除了关节面的部分撕裂。
肩袖撕裂的MRI分级（Neer）
0
正常，呈均匀一致的低信号
1
肩袖形态正常，T1WI或PDWI上呈弥
漫性或线状高信号
2
肩袖变薄或不规则， T1WI或PDWI上
呈高信号
3
T2WI上肩袖信号增高且累及肌腱全层
Carrino等将肩袖撕裂分7级。0级：肌腱正常；1级：距附着点1cm肌腱信号（T1WI或 PDWI）增高；2级：肌腱炎， T2WI上信号增高，但未累及肩关节上面（同Neer2级） 3级：退行性变， T2WI上一个或多个高信号区，未达部分撕裂诊断标准；4级：部分撕裂 ， T2WI上肌腱信号明星增高，且累及肌腱上下面。5级，肌腱近乎全层断裂，但有少许肌 纤维完整；6级：肌腱全层断裂，无肌腱挛缩；7级：肌腱全层断裂伴肌腱挛缩。
PDWI

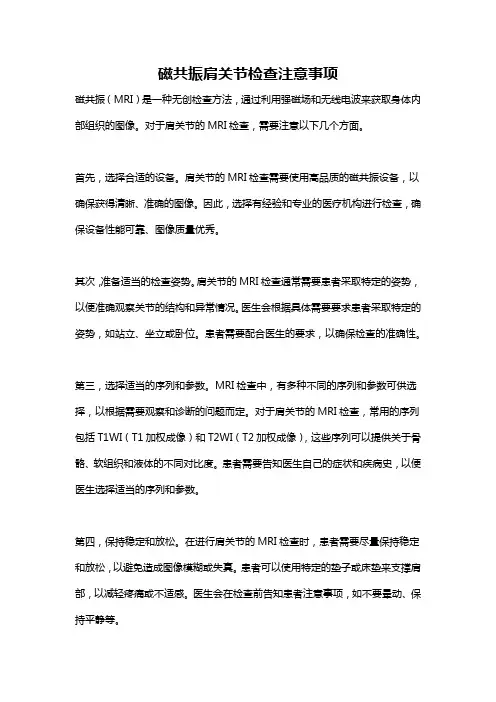

磁共振肩关节检查注意事项
磁共振肩关节检查注意事项磁共振（MRI）是一种无创检查方法，通过利用强磁场和无线电波来获取身体内部组织的图像。
对于肩关节的MRI检查，需要注意以下几个方面。
首先，选择合适的设备。
肩关节的MRI检查需要使用高品质的磁共振设备，以确保获得清晰、准确的图像。
因此，选择有经验和专业的医疗机构进行检查，确保设备性能可靠、图像质量优秀。
其次，准备适当的检查姿势。
肩关节的MRI检查通常需要患者采取特定的姿势，以便准确观察关节的结构和异常情况。
医生会根据具体需要要求患者采取特定的姿势，如站立、坐立或卧位。
患者需要配合医生的要求，以确保检查的准确性。
第三，选择适当的序列和参数。
MRI检查中，有多种不同的序列和参数可供选择，以根据需要观察和诊断的问题而定。
对于肩关节的MRI检查，常用的序列包括T1WI（T1加权成像）和T2WI（T2加权成像），这些序列可以提供关于骨骼、软组织和液体的不同对比度。
患者需要告知医生自己的症状和疾病史，以便医生选择适当的序列和参数。
第四，保持稳定和放松。
在进行肩关节的MRI检查时，患者需要尽量保持稳定和放松，以避免造成图像模糊或失真。
患者可以使用特定的垫子或床垫来支撑肩部，以减轻疼痛或不适感。
医生会在检查前告知患者注意事项，如不要晕动、保持平静等。
最后，需要注意对于孕妇、有金属植入物（如心脏起搏器或人工关节置入）、患有重度心脏病或有严重心律失常的患者，进行MRI检查时需要格外慎重。
这些特殊情况需要医生和患者进行详细讨论，权衡MRI检查的利与弊，以确保安全性和有效性。
总之，磁共振肩关节检查是一种可靠、非侵入性的影像学检查方法，对于观察和诊断肩关节相关的病变非常重要。
在接受MRI检查前，患者应了解和遵守医生的要求，以确保检查的准确性和安全性。
同时，在选择检查机构时，应该确保设备和医疗团队的专业素质，以获取最佳的检查结果。
肩关节磁共振解读
肩关节磁共振解读肩关节磁共振（MRI）是一种常用的影像学检查方法，用于评估肩关节的各种组织结构。
以下是肩关节磁共振解读的主要内容：骨与软骨在肩关节磁共振图像中，骨与软骨的形态和信号强度可以被观察。
正常的骨皮质表现为均匀的薄线，而软骨在MRI 上通常呈现为低信号。
骨与软骨的异常，如骨折、脱位、炎症等，可以在MRI图像上表现为信号强度的改变和形态的异常。
韧带与肌腱肩关节的韧带与肌腱在MRI图像上表现为连续的线条结构。
正常的韧带与肌腱应显示清晰的轮廓，其信号强度通常比骨与软骨高。
当韧带或肌腱受损时，其信号强度可能会降低或出现不连续。
肩袖损伤是最常见的肩关节韧带损伤，表现为肌腱变薄或断裂。
盂唇与盂肱中韧带盂唇是围绕肩关节盂的软组织，与盂肱中韧带相连。
在MRI图像上，盂唇与盂肱中韧带应显示为连续的低信号结构。
当盂唇或盂肱中韧带损伤时，会出现信号强度的改变或断裂。
这种损伤可能导致盂肱关节不稳定或疼痛。
关节囊与滑囊关节囊是包裹肩关节的软组织，而滑囊是关节周围的小囊袋，可分泌滑液以润滑关节。
在MRI图像上，关节囊与滑囊应显示为连续的低信号结构。
当关节囊或滑囊发炎或损伤时，会出现信号强度的改变和积液。
肌肉与脂肪垫肩关节周围的肌肉和脂肪垫在MRI图像上可显示为不同密度的组织结构。
正常的肌肉应显示为连续的低信号，而脂肪垫则显示为高信号。
当肌肉或脂肪垫受损或发炎时，会出现信号强度的改变。
神经与血管肩关节周围的神经与血管在MRI图像上通常难以区分。
然而，通过特定的序列和成像角度，可以观察到部分神经与血管的结构。
当神经或血管受损时，可能会出现信号强度的改变或形态的异常。
周围软组织和胸壁肩关节周围的软组织和胸壁在MRI图像上可显示为不同密度的组织结构。
正常的组织和胸壁应显示为连续的低信号。
当这些组织受损或发炎时，会出现信号强度的改变和形态的异常。
总结：通过解读肩关节磁共振图像，可以全面评估肩关节的各种组织结构。
通过对图像的仔细观察和分析，可以诊断各种肩关节疾病和损伤，如骨折、脱位、炎症、韧带损伤等。
肩关节MRI
全部胸椎棘突
肩峰、肩胛
岗
第1-8肋骨
肩胛骨内侧 缘及下角
肩关节屈、内收
伸肘关节、助肩关 桡神经（C5-T1） 节伸及内收（长头）
肩关节后伸、内收 及内旋 内收、内旋及屈肩 关节
拉肩胛骨向下 拉肩胛骨向中线靠 拢，上部纤维提肩 胛骨、下部纤维降 肩胛骨 拉肩胛骨向前
胸背神经（C6-8）
胸外侧神经（C5T1） 胸内侧神经（C7T1） 胸内侧神经 副神经
胸长神经（C5-7）
肩袖组成
冈上肌 冈下肌 小圆肌 肩胛下肌
按功能分：
后伸 背阔肌、大圆肌
内收 外展
冈下肌、小圆肌、大圆肌、肩胛下肌、胸大肌、 背阔肌
冈上肌、三角肌
内旋 肩胛下肌、胸大肌、背阔肌
外旋 冈下肌、小圆肌
外展高 前90度由冈上肌、三角肌完成，后90度由斜方
举
肌、前锯肌旋转肩胛骨完成
24%,III型占73%。 根据肩峰前1/3的厚度将肩峰分为三型：A型<8mm，
B型8---12mm，C型>12mm
X光片重要组成部分
正位片 颈干角：正常值140-150度，<130度提示肱内翻，>150度提
示肱外翻 肩锁关节间隙：2-5mm,间隙增宽及对位不佳，应考虑肩锁关
节脱位，仅间隙增宽而无对位不佳提示肩锁关节内损伤或关节内 出血 肩峰与肱骨头间距：7-14mm，<10mm为狭窄，<5mm提示有 广泛的肩袖损伤。 肱骨头下降率（B/AX100%)： <10%，表示肩关节松弛程度， 分3度：I度：负重时在30%以内，II度：负重时在30%以外，III度： 不负重时在10%以上。 意义：肩袖损伤中肱骨头上移及肱骨大结节畸形其阳性率为78%， 特异性98%。
《肩关节MRI》课件
本课程旨在揭示肩关节MRI的重要性和用途，帮助医学从业者更好地理解肩关 节解剖、常见疾病以及临床应用。
背景介绍
肩关节是人体上肢连接胸廓的重要关节，具有多个韧带和肌肉参与。肩关节 MRI可以提供非侵入性的高清影像，帮助准确诊断肩部疾病。
肩关节解剖
骨骼结构
肩胛骨、锁骨和上臂骨共同形成 肩关节。
肱骨肩关节炎
肱骨头与肩胛骨之间软骨缓慢磨损导致的关节炎。
肩关节MRI的临床应用
1
手术规划
2
为外科手术提供详细的肩部结构图像，
辅助手术规划和操作。
3
诊断疾病
帮助医生准确诊断肩关节损伤和炎症， 选择适当的治疗方案。
康复评估
监测康复过程中肩部组织的修复情况， 评估治疗效果。
肩关节MRI图像解读注意事项
韧带
多个韧带稳定肩关节，如肩袖、 肩胛上提肌和锁韧带。
肌肉
肩袖肌群包括冈上肌、冈下肌、 冈下肌和冈后肌。
肩关节MRI原理
肩关节MRI利用磁共振成像技术，通过电磁波和磁场生成详细的肩部图像，以 便观察骨骼、关节、韧带和肌肉等结构。
常见的肩关节疾病
肩袖撕裂
肩袖韧带损伤导致疼痛和运动受限。
冈上肌腱炎
冈上肌腱受损引起的肩痛和肩功能障碍。
在解读肩关节MRI图像时，注意观察软骨、韧带、肌肉和其他结构的异常变化，同时结合患者的病史和症状进 行综合分析和诊断。
结论及展望
肩关节MRI是现代医学中不可或缺的影像学技术，随着技术的不断进步，对肩 关节疾病的诊断和治疗将会更加精准。
Hale Waihona Puke
肩关节损伤的MRI诊断
肩关节MRI成像技术
肩关节MRI成像原理：利用磁场和射频脉冲使体内氢质子产生共振再用探 测器检测其共振信号经过处理形成图像。
肩关节MRI成像技术优势：多平面成像、软组织分辨率高、无创无痛。
肩关节MRI成像技术应用：用于肩关节损伤、炎症、肿瘤等多种疾病的诊 断。
肩关节MRI成像技术注意事项：体内有金属植入物者不宜进行MRI检查孕 妇和儿童需谨慎。
骨性结构损伤的诊断价值
MRI能够清晰显示肩关节骨性结 构的损伤程度和位置。
通过MRI可以观察到骨挫伤和骨 髓水肿等骨性结构损伤的早期表 现。
添加标题
添加标题
添加标题
添加标题
对于隐匿性骨折和细微骨折MRI 具有较高的敏感性和准确性。
MRI在骨性结构损伤的诊断中具 有重要的参考价值有助于指导治 疗方案的选择。
MRI在肩关节损伤诊断中的应用
MRI技术能够清晰 显示肩关节解剖结 构为肩关节损伤诊 断提供准确依据。
MRI具有无创、无 痛、无辐射的特点 对软组织分辨率高 特别适合于肩关节 损伤的早期诊断。
MRI可以检测肩关 节损伤的类型、程 度和范围有助于医 生制定个性化的治 疗方案。
MRI还可以评估肩 关节损伤的治疗效 果为患者的康复提 供科学依据。
盂唇损伤的诊断价值
MRI对盂唇损伤的诊断具有高敏感性和特异性能够准确判断损伤部位和程度。 MRI能够清晰显示盂唇的解剖结构和软组织信号有助于诊断盂唇撕裂等微小损伤。 通过MRI可以评估盂唇损伤与肩关节其他结构的关联为治疗方案的选择提供依据。 MRI在盂唇损伤的术后随访中具有重要价值能够评估手术效果和指导进一步治疗。
骨性结构的MRI表现
正常骨皮质和 骨髓显示为低
信号
骨挫伤时骨皮 质和骨髓信号
肩关节损伤的MRI诊断
斜失 T1WI
辅助征像：肩胛下肌的脂肪浸润。
斜失 T1WI
T1WI：肩胛下肌头部部分脂肪萎缩 （长箭头），下面肌肉正常。 3级： 68岁女性患者
T1WI：肩胛下肌几乎完全萎缩（箭头） ，脂肪代替肌肉。 3级： 43岁男性患者
盂唇病变
盂唇在T1及T2WI均为三角形低信号 最佳位置－轴位、冠状位 盂唇前上部血供较少，易发生变性 SLAP损伤: 是指上盂唇自前向后的撕脱，累
斜矢状面：以横断面为定位像，垂直于冈上肌长轴 斜冠状面：以横断面为定位像，平行于冈上肌长轴
扫描平面斜冠状位－平行于岗上肌腱 Nhomakorabea 扫描平面
轴位 －平行于关节盂。 盂唇损伤最佳位置。
扫描平面
斜矢状位－垂直于冈上肌长轴 观察肩峰形态的最佳位置。
肩关节的影像解剖
（anatomy of shoulder joint）
MRI造影可以采用关节内注射生理盐水 或GDTA。
正常肩袖MR关节造影的表现
斜冠状位
薄的造影剂勾画出肩袖的下面轮廓（白长箭头） 正常关节囊（黑箭头），腋隐窝 （白三角箭头）
部分性肩袖撕裂
部分撕裂MRI造影的表现
韧带变细，其关节面缘见龛影形成
肩袖完全撕裂MRI造影表现
肩峰－三角肌下滑囊被造影剂充盈，肩 袖的断裂、肌腱退缩、肌肉萎缩
临床表现：主要是肩关节的慢性疼痛 典型的疼痛位于肩关节的前外侧 关节前曲和上举时疼痛加剧 常见的是晚上睡眠时疼痛 体检时可发现肌力的减退和弹响
肩袖损伤
Neer将肩袖的慢性改变的病理过程分为3期： I 期：肩袖的水肿或出血，尤其是冈上肌肌腱。 II期：是炎性过程向纤维化过程转化。
肩袖损伤的MRI分级
盂唇MRI
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
肩关节CT造影(CTA)
肩关节MR造影(MRA)
肩关节CT造影(CTA)
肩关节MR造影(MRA)
肩CTA的应用
BANKART
肩CTA的应用 ALPSA
(前盂唇韧带骨膜袖剥脱伤)
肩CTA的应用 GLAD
关节盂盂唇关节囊内破裂,盂唇 部分撕脱,关节盂根部固定
ห้องสมุดไป่ตู้
肩CTA的应用
PERTHES
盂唇从关节盂附着处撕脱,盂肱 韧带与盂唇分离.
肩关节的 MRI
复旦大学附属华山医院
陈 爽
放射科
检查方法
解剖
肩关节退行性变
肩袖撕裂
肱二头肌病变
肩关节外伤
斜向冠状面
斜向矢状面
平行于冈上肌腱
平行于肩胛盂
MR 扫描序列
SE T1 FSE T2 + Fat Suppression Gradient echo Slice thickness: 3-4mm
Complete tear
Injury of subscapularis
退行性变 (Degenerative changes)
T1
T2
Normal
Mild degeneration/tendinitis
Severe degeneration
Partial tears
Complete tears
SE T1
FSE T2 + Fat Suppression
Gradient echo
解剖: 斜向矢状面(内----外)
肩胛盂平面
肩锁平面
肩峰平面
解剖: 斜向冠状面(后----前)
解剖: 横断面
撞击综合征-----肩袖撕裂
Charle Neer 分类
Stage 1
<25岁 水肿或出血 保守治疗 可恢复
肩CTA的应用
关节不稳
肩CTA的应用
CUFF TEAR
肩袖撕裂: 肩CTA与肩MRA比较
CTA
T2 Full thickness
T1
肩CTA与MRA比较
肩CTA与MRA比较
肩CTA与MRA比较
肩CTA与MRA比较
部分肩袖撕裂: MRA>>CTA
全层撕裂: MRA=CTA CTA: 不能显示肌腱内和肩峰下滑膜囊的损 伤, 而MR可以. CTA: 显示盂唇和关节盂骨质改变. CTA: 快速检查, 避免呼吸伪影.
Thanks for your attention
Stage 2
25—40岁
纤维化
不可复
保守及手术
Stage 3
>40岁 肩袖撕裂及骨损伤
不可复
成形及修补
撞击综合征的影响因素
肩峰形态 肩锁关节疾病 喙肩韧带增厚
Bursitis
肩袖撕裂 (cuff tear)
肩袖组成
冈上肌
冈下肌
肩胛下肌
小圆肌
T1
T2
T1
T2
T1
GE
Complete tear
T1
T2
T2 的意义
T1
T2
Osteophyte
Calcific tendinitis
T1
Gradient echo
肱二头肌病变
肱二头肌起点(长短头):
盂上结节
上盂唇
喙突基底
肱二头肌病变原因
外伤 腱鞘炎 脱位
Tendinitis
肩关节外伤
肩关节造影检查方法
肩关节MR平扫
