低温空调及通风

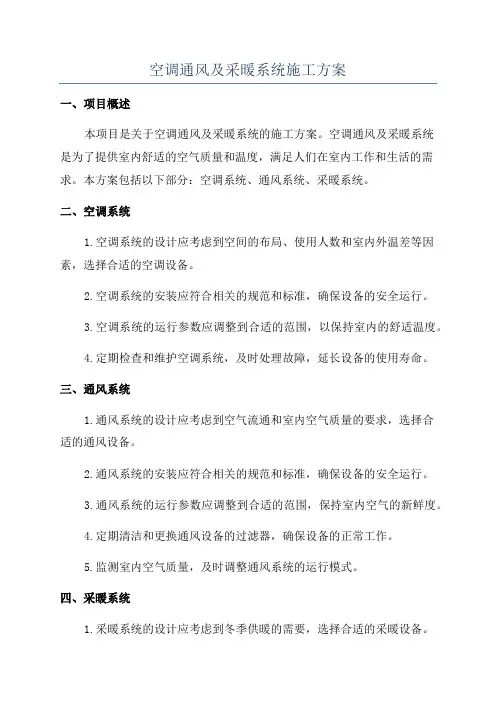

空调通风及采暖系统施工方案
空调通风及采暖系统施工方案一、项目概述本项目是关于空调通风及采暖系统的施工方案。
空调通风及采暖系统是为了提供室内舒适的空气质量和温度，满足人们在室内工作和生活的需求。
本方案包括以下部分：空调系统、通风系统、采暖系统。
二、空调系统1.空调系统的设计应考虑到空间的布局、使用人数和室内外温差等因素，选择合适的空调设备。
2.空调系统的安装应符合相关的规范和标准，确保设备的安全运行。
3.空调系统的运行参数应调整到合适的范围，以保持室内的舒适温度。
4.定期检查和维护空调系统，及时处理故障，延长设备的使用寿命。
三、通风系统1.通风系统的设计应考虑到空气流通和室内空气质量的要求，选择合适的通风设备。
2.通风系统的安装应符合相关的规范和标准，确保设备的安全运行。
3.通风系统的运行参数应调整到合适的范围，保持室内空气的新鲜度。
4.定期清洁和更换通风设备的过滤器，确保设备的正常工作。
5.监测室内空气质量，及时调整通风系统的运行模式。
四、采暖系统1.采暖系统的设计应考虑到冬季供暖的需要，选择合适的采暖设备。
2.采暖系统的安装应符合相关的规范和标准，确保设备的安全运行。
3.采暖系统应具备多种供暖方式，如集中供暖、分户供暖等。
4.采暖系统的运行参数应调整到合适的范围，保持室内的舒适温度。
5.定期检查和维护采暖设备，及时清除积灰和处理故障。
五、施工流程1.方案设计：根据项目需求和空间布局，设计空调通风及采暖系统的方案。
2.材料采购：根据设计方案确定所需的设备和材料，进行采购。
3.施工准备：准备施工所需的工具和设备，制定施工计划。
4.安装空调系统：根据设计方案，进行空调设备的安装和调试。
5.安装通风系统：根据设计方案，进行通风设备的安装和调试。
6.安装采暖系统：根据设计方案，进行采暖设备的安装和调试。
7.联调测试：对空调通风及采暖系统进行联调测试，确保设备的正常运行。
8.系统调整：根据实际情况，调整空调通风及采暖系统的运行参数。
通风空调工作原理
通风空调工作原理通风空调工作原理是利用换气、净化、冷热调节等技术，通过空气循环供应住宅、办公室、商业建筑等场所的舒适环境。
下面将深入解析通风空调的工作原理。
1. 通风通风是指通过恰当的方式引入新鲜空气，并排出室内的污浊空气。
通风系统通常由外部通风孔、室内通风孔、空气处理设备和排气设备组成。
外部通风孔通常位于建筑物外墙，用于引入外部空气。
而室内通风孔位于室内天花板或墙壁上，用于排出污浊空气并分布新鲜空气。
空气处理设备扮演着净化和调节空气温度的角色，而排气设备则将排出的污浊空气排至室外。
2. 空气净化空气净化是通风空调系统的重要组成部分，它通过过滤、杀菌、除臭等方式，提供洁净的室内空气。
常见的空气净化器有过滤网、静电除尘器、紫外线杀菌灯以及活性炭过滤器等。
过滤网主要用于去除空气中的粉尘、花粉、细菌等颗粒物，静电除尘器则可以去除较小的颗粒物，而紫外线杀菌灯则可以杀灭细菌和病毒。
活性炭过滤器则主要用于去除气味和有害气体。
3. 温度调节空调系统的重要功能之一是调节室内空气的温度。
常见的空调系统有中央空调和分体空调两种类型。
3.1 中央空调中央空调系统由冷热源、空气处理设备、风管系统和末端设备等组成。
冷热源通常采用冷水机组或热泵机组，通过制冷循环或热泵循环来提供冷热能源。
空气处理设备主要有风机、冷热交换器和控制器等。
风机负责将空气吸入并通过冷热交换器进行冷却或加热，然后通过风管系统传送至末端设备。
末端设备可以是风口、水帘壁、冷暖气机组等，用于将冷热空气均匀分布至室内。
3.2 分体空调分体空调系统则是将制冷和热量调节分别由室内机和室外机完成。
室内机包括蒸发器、风扇和控制器等。
蒸发器通过蒸发制冷的原理，吸收热量并制冷空气。
风扇将制冷空气吹向房间。
室外机包括压缩机、冷凝器和控制器等。
压缩机负责将低温低压的制冷剂压缩成高温高压的制冷剂，然后通过冷凝器散发热量，并重新变为低温低压的制冷剂。
4. 相关设备与控制通风空调系统还包括一些辅助设备和控制系统来确保其正常运行和舒适度。
通风空调排风系统原理
通风空调排风系统原理空调通风系统工作原理:当接通了电源后，压缩机开始运转。
压缩机从蒸发器吸收低温低压制冷剂。
然后低温低压制冷剂被压缩成高温高压制冷剂气体并进入冷凝器。
此高温高压制冷剂气体被冷凝成液体制冷剂。
在冷凝过程中，热通过冷凝器被释放到室外。
中温高压液体制冷剂进入毛细管中，被降低压力和温度。
通过毛细管的低压流体制冷剂被送到蒸发器蒸发。
在此过程中室内的热量被吸收。
反复此循环直至室内的温度降低到设定温度。
从空调工作原理可以看出空调是一种能将室内、外热量进行交换的家电，所以室内机与室外机，发出的空气正好相反制冷时，室内机吹出冷气，室外机吹出热气:制热时，正好相反。
通风空调工程由通风系统和空调系统组成1、通风系统由送排风机、风道、风道部件、消声器等组成。
而空调系统由空调冷热源、空气处理机、空气输送管道输送与分配，以及空调对室内温度、湿度、气流速度及清洁度的自动控制和调节等组成。
2、空气中的含氧量、CO2和CO的浓度、粉尘和飘浮微生物的含量、空气中的离子数和有机挥发物(VOC)等都包含在室内空气指标内。
3、通过对空调通风系统对室内空气质量影响因素的分析，从多方面有针对性的提出了改善室内空气质量的有效措施。
中央空调新风量的要求一般只有20立方米/小时，有的其至更低，不少新风量很低的中央空调一直在销售使用;中央空调只使用简单过滤网，不少中央空调连低效过滤都达不到，也没有什么惩罚措施:国外对中央空调排风要求很高，并且是强制性的，国内一般没有此项要求;最后，国外中央空调普遍装有。
空调通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器，同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体，高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。
同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内，如此室内空气不断循环流动，达到降低温度的目的。
通风与空调基础知识培训
通风与空调基础知识培训暖通基本概念供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；气流速度：即空调的风速，是空调性能的一个重要参数，它对于室内的空气质量和舒适度有着直接的影响；安静度：噪音振动；梯度：温度场的均匀性。
生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全如粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。
水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。
存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。
只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。
氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。
解决问题：引入新的能量载体：水。
三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。
三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。
空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。
空调末端设备：专业接口建筑：空调机房、进风百叶及风井、层高、防噪；结构：设备承重（规范700kg/m²，实际约500kg/m²）、设备基础(条形、整体)；电气配电：（380V，风机盘管220V,配入照明系统）、弱电控制（温度、水阀、风阀）；给排水：冷凝水排放（地漏）、给水（加湿）、洗涤池（清洗过滤网）、喷淋系统。
采暖通风及空调设计规范
4.。
3 散热器采暖4．3．1 选择散热器时，应符合以下规定：1 散热器的工作压力，应满足系统的工作压力，并符合国家现行有关产品标准的规定；2 民用建造宜采用外形美观、易于清扫的散热器；3 放散粉尘或者防尘要求较高的工业建造，应采用易于清扫的散热器；4 具有腐蚀性气体的工业建造或者相对湿度较大的房间，应采用耐腐蚀的散热器；5 采用钢制散热器时，应采用闭式系统，并满足产品对水质的要求，在非采暖季节采暖系统应充水保养；蒸汽采暖系统不应采用钢制柱型、板型和扁管等散热器；6 采用铝制散热器时，应选用防腐型铝制散热器，并满足产品对水质的要求；7 安装热量表和恒温阀的热水采暖系统不宜采用水流通道含有粘砂的铸铁等散热器。
4．3．2 布置散热器时，应符合以下规定：1 散热器宜安装在外墙窗台下，当安装或者布置管道有艰难时，也可靠墙安装；2 两道外门间的门斗，不应设置散热器；3 楼梯间的散热器，宜分配在底层或者按一定比例分配在下部各层。
4．3．3 散热器宜明装。
暗装时装饰罩应有合理的气流通道、足够的通道面积，并方便维修。
4．3．4 幼儿园的散热器必须暗装或者加防护罩。
4．3．5 铸铁散热器的组装片数，不宜超过以下数值：粗柱型〔包括柱翼型〕 20 片细柱型 25 片长翼型 7 片4．3．6 确定散热器数量时，应根据其连接方式、安装形式、组装片数、热水流量以及外表涂料等对散热量的影响，对散热器数量发展修正。
4．3．7 民用建造和室温度要求较严格的工业建造中的非保温管道，明设时，应计算管道的散热量对散热器数量的折减；暗设时，应计算管道中水的冷却对散热器数量的增加。
4．3．8 条件许可时，建造物的采暖系统南北向房间宜分环设置。
4.3．9 建造物的热水采暖系统高度超过 50m 时，宜竖向分区设置。
垂直单、双管采暖系统，同一房间的两组散热器可串联连接；贮藏室、盥洗室、厕所和厨房等辅助用室及走廊的散热器，亦可同邻室串联连接。
注:热水采暖系统两组散热器串联时，可采用同侧连接，但上、下串联管道直径应与散热器接口直径一样。
通风空调系统的组成
通风空调系统的组成通风空调系统是一种用于调节室内温度、湿度和空气质量的设备。
它由多个组件组成，每个组件都有特定的功能和作用。
下面将详细介绍通风空调系统的各个组成部分。
一、通风系统1. 新风机：新风机是通风系统中的关键组件之一，负责将新鲜空气引入室内。
新风机通过外部进气口吸入外界空气，经过过滤和处理后，将清洁的新鲜空气送入室内。
2. 排风机：排风机主要用于将室内污浊空气排出室外。
它通过管道连接到厨房、卫生间等需要排除异味和湿气的区域，并通过排气扇将废弃物抽出。
3. 风管系统：风管系统是通风系统中的输送管道，负责将新鲜空气从新风机输送到各个房间，并将污浊空气从房间排出。
根据需要可以设置多个分支管道，以实现不同房间的独立控制。
4. 过滤器：过滤器是通风系统中重要的组件之一，用于过滤空气中的灰尘、花粉、细菌等有害物质。
过滤器的种类多样，包括机械过滤器、静电过滤器和活性炭过滤器等。
二、空调系统1. 冷却剂循环系统：冷却剂循环系统是空调系统中最关键的组件之一，用于传递热量并实现室内温度的调节。
它由压缩机、冷凝器、膨胀阀和蒸发器等部分组成。
压缩机将低温低压的冷却剂吸入，经过压缩后变为高温高压气体，然后通过冷凝器散热并变为高温高压液体，再通过膨胀阀降压变为低温低压液体，最后经过蒸发器吸收室内热量并变为低温低压气体。
2. 室内机组：室内机组是空调系统中与用户接触最密切的部分，通常安装在房间内墙壁上或天花板上。
它包括风扇、换热器和控制面板等部分。
风扇负责将冷风吹送到室内，换热器则通过与冷却剂循环系统连接，实现室内空气的冷却或加热。
3. 室外机组：室外机组是空调系统中安装在室外的部分，主要包括压缩机和冷凝器等部分。
它通过与室内机组相连的管道传递冷热媒介，将热量散发到室外空气中。
4. 控制系统：控制系统是空调系统中的大脑，用于监测和控制整个系统的运行。
控制系统可以根据用户设定的温度和湿度要求，自动调节新风机、压缩机、风扇等组件的运行状态，并实现多区域、多时段的温度控制。
室内通风与空调系统—空调房冷源及制冷设备(建筑设备)
• 因为空调系统不同，图纸内容也不尽相同，下面介绍常用的空调系统 施工图中的图纸内容。
• 1.平面图 • 平面图是通风空调施工图的重要图纸之一，它包括各层空调平面图，
空调机房平面图等。 • 系统平面图主要表明通风空调设备、系统风道、水管道的平面布置，
其内容如下： • 1) 以双线绘出的风道、异径管、弯头、检查口、测定孔、调节阀、
• 1.冷冻水循环水泵及其作用
• 冷冻水循环水泵主要是在空调系统中完成冷冻水经空调设备将冷量 交换出去，冷冻水吸热升温后，将其送至冷水机组再冷却的动力循 环过程。冷冻水在全部空调系统中的循环动力就是冷冻水循环泵。
• 冷冻水循环泵一般采用离心水泵，根据循环水量选择多台水泵并 联，为了便于运转及调节系统中的负荷变化，可采用每台冷水机组 设置独立的循环水泵。水泵宜设减振装置，水泵进出口设金属或橡 胶软接头以减少管道振动，水泵应设有备用泵。
• 7) 风机盘管与空调水管的连接方法多为下进上出的接管方式，当采 用卧式暗装风机盘管时，其与空调水管连接见图4.36。因风机盘管 的电机为三速电机，可调节送风速度(即调节风量)，它由三速开关 控制(高、中、低速)，可为手动或温控自动调节流量、风速。
• 图4.36中示出风机盘管的进出口管可连接一根旁通管，在系统初运 行时可关闭风机盘管的进出口阀，打开旁通阀，进行机外循环过 滤，避免污物进入堵塞盘管。当确定无杂物时，可关闭旁通阀，打 开进出水阀门进行正常运行。
图4.35 圆形冷却塔构造示意图 1.冷却塔外壳；2.电机；3.轴流风机；
4.喷水管及喷嘴；5.填料； 6.进风网；7.接水槽
• 冷却塔可有圆形及矩形两种类型，对工业区需大量的冷却水量 时，则采用现浇框架混凝土的凉水塔，可根据冷却水流量组合成 多间凉水塔，其组成与成品冷却塔基本相同。
通风、排风及空调系统风速和压降设计
通风、排风及空调系统风速和压降设计
一、风速
1、自然通风系统空气流速
2、一般通排风系统及空调系统的进排风口的风速（机械）
注：风口风速应按实际有效风口面积计算，一般百叶风口的遮挡率可取50%。
3、机械通风及空调系统中空气流速
注：上表风速取自07版技术措施，其比03版技术措施中的风速大。
4、机械加压送风系统、排烟系统及补风系统的风速：
管道
风口
5、多台风机并联运行的通风系统，应在各自管道上装设止
回装置（即止回阀或联动风阀）。
当采用止回阀时，其通过风速一般应大于8m/s。
二、风量附加值
1、一般通风、空调系统附加5~10%。
2、防排烟系统附加10~20%。
三、压力损失计算
1、通风机压力附加
(1)、定转速通风机
注：在风道管网计算时不考虑管道漏风量。
(2)、变转速通风机
变转速通风机压力无需附加，但是风机电动机的功率应在计算值上附加15~20%。
2、系统压降
（1）、通风机、空调系统送风机静压的估算应该等于管网的总压力损失加上空气通过过滤器、喷水式、加热器等空气处理设备的压力损失之和。
（2）管网总压力损失
一般的进风、排风系统和空调系统，管网压力总损失△P: △P=△P m XL(1+K)
注：1＜△P m＜1.5
K的取值:配件较少时K=1~2
配件较多时K=3~5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
4、湿空气中水蒸汽含量的表示方法
绝对湿度Z ：每1立 方米湿空气所含有的 水蒸气质量。 饱和绝对湿度ZB ：在 一定温度下饱和空气 的绝对湿度达到最大 值，称为饱和绝对湿 度 相对湿度：湿空气的 绝对湿度与同温度下 的饱和空气的饱和绝 对湿度的比值: φ =Z/ZB×100％
室内设计参数
夏季 冬季 房间名称 干球温度 相对湿度 干球温度 相对湿度 (℃DB) (%) (℃DB) (%) 卧室 24~25 50~60 20~22 不控制 书房 24~26 50~60 20~22 不控制 餐厅 24~26 50~60 18~20 不控制 客厅 24~25 50~60 20~22 不控制 室内机噪音 设计标准 (dBa) 35~45 35~45 35~45 35~45
三、吊顶式空调器
其组成为：风机+盘管+初效过滤器+箱体
可对空气进行降温、过滤等处理，可用于新风机组或空调机组。
采用薄型设计，可吊装于天花板之内，节省空间。
出风方式有水平出风、顶出风和反向顶出风三种方式。
现场拆装方便，维护便捷。
四、主机
低温空调主机形式一般采用以下形式： 1、卧蒸（虹吸式蒸发器）或板换 在有工艺用氨制冷的冷库和工业等建筑，其空气调节系统可采用氨制 冷机房提供冷源，则必须采用间接供冷方式，不得采用氨直接膨胀空气 冷却器的送风方式。 此时，可采用卧蒸（虹吸式蒸发器）或氨分板换的形式，由氨制冷压
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
3、空调设计参数
室外计算参数 干球温度：夏季室外平均每年不保证50小时的干球温度 湿球温度：夏季室外平均每年不保证50小时的湿球温度
室内计算参数 室内温度：根据要求或按生产要求设计温度。 相对湿度：40%~65%
南京地区气象参数 大气压力：夏季1.0053bar 冬季1.0251bar 夏季空气调节干球温度 34℃ 夏季空气调节日平均温度 30℃ 夏季空气调节计算湿球温度 28.2℃ 夏季通风干球温度 32℃ 冬季空气调节干球温度 -4℃ 冬季通风干球温度 3℃ 最冷月平均相对湿度 70% 室外风速：夏季3.2m/s 冬季3.1m/s
三、常见空调设备
一、组合空调箱
段体功能齐全，组合灵活。设有风机段、表冷加热段、电加热段、 初效过滤段、中效过滤段、亚高效过滤段、混合段、混。 独特的外置式最高点放气和最低点放水设计，保证表冷器的高效换 热并根本解决冬天停机表冷器冻裂的问题。
4、影响空调负荷的因素
1、通过围护结构传入的热量； 2、人体散热量； 3、照明散热量； 4、设备、器具、管道及其他内部热源的散热量； 5、食品或物料的散热量；
6、伴随各种散湿过程产生的潜热量。
房间名称 会所 商场 办公室 会议室 餐厅 公寓豪华客房 公寓普通客房 娱乐用房
单位负荷w/m2 150-250 150-250 90-140 200-250 200-350 115-150 115-180 200-350
5、分类 按空气调节的作用分类：舒适性空调 工艺性空调 按处理空气设备的集中程度分类：集中式空调系统 半集中式空调系统 分散式空调系统 全空气系统 按负担空调负荷的所选用的介质全 水系统： 空气-水系统： 制冷剂系统
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
半集中式空调系统的应用
在低温空调领域，半集中式空调系统得到了较为广泛的应用。 半集中式系统将各种非独立式的空调机（冷风机、空调箱等）分 散设置，而将生产冷的机组和输送冷的设备集中设置在机房内。 空调机分散设置在各个空调房间内，新风机可集中设置，也 可分区设置，但都是通过新风送风管向各个房间输送经新风机做
了预处理的新风。因此，独立新风系统又兼具集中式系统的特点。
含湿量d：在含有1Kg 干空气的湿空气中，所 混有的水蒸气质量。 单位 g/kg干空气 饱和空气的含湿量ds 饱和度： 湿空气的含湿量d与同 温度下饱和空气的含湿 量ds的比值 D=d/ds×100％ D≈φ
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
5、露点温度：未饱和湿空气被冷却到对应于水蒸气 凝结出来达到饱和状态的温度。 6、干球温度：温度计的感温球与空气直接接触，测 出的空气的温度为空气的干球温度。 7、 湿球温度
周围空气对流换热 纱布温度降低 水分蒸发
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
二、空气调节
1、空调的目的 在某一特定空间内，对空气的温度、湿度、空 气流动速度、及清洁度等，进行人工调节，以 满足工艺生产和人体舒适的要求。现代技术发 展有时还要对空气的压力、成分、气味及噪声 等进行调节和控制。
一、基本概念
1、干空气：不含水蒸气的空气称为干空气，可 看作是一个不变的整体。 2、湿空气：含有水蒸气的空气称为湿空气。 湿空气=干空气+水蒸气
即：P=Pg+Pq Pg----干空气压力 Pq----水蒸汽分压力
烟 台 冰 轮 －－ 中 国 制 冷 空 调 业 的 一 轮 明 月
3、饱和空气和未饱和空气 水蒸汽分压力Pq有一个最大值，称为水蒸汽 饱和压力，以Pq.b表示。Pq.b不是一个常数， 它随温度的升高而增加。如果水蒸汽分压力 较大，而且已经等于其饱和压力，那么该空 气称为饱和空气。如果空气的水蒸汽分压力 小于水蒸汽饱和压力，那么该空气就是未饱 和空气。
新风量的配置与选择
一般选择总送风量的20%做为新风量的大小。 按照设计规范要求。对于人员流动大、停留时间 短的房间配置为25m3-35 m3/人*H。对于人员集 中、停留时间长的房间配置为30m3-45 m3/人*H。 (满足个人卫生要求所需新风量) 室内排风和保持室内正压风量之和。 以上三条取最大值作为房间所需新风量。
机组可拼装，模块化设计，使现场拆装极为方便，适应于狭窄的场
地使用。 表冷器为1/2英寸紫铜换热管和波纹铝翅片胀接结构，换热效率高、 风阻小。
二、乙二醇冷风机
其组成为：风机+盘管 盘管一般为铜管铝翅片，重量轻，导热快，翅片与换热管采用进口专用 的设备胀接，接触紧密，热阻小，换热效率高。 风机风量、风压范围广，气动性能优越，使用温度范围为-30℃~+60℃。
