第5章 流体动压润滑与静压润滑.
流体润滑原理
线接触下的油膜厚度与油膜压力
点接触下的挤压油膜形状
5. 弹流体动力润滑简介
5. 弹流体动力润滑简介
流体润滑的分类：根据液体压力形成的方式可分为流体静 压润滑和流体动压润滑。流体静压润滑是从外部供给具有一定压 力的流体来平衡外载荷。流体动压润滑是由摩擦表面几何形状和 相对运动，借助粘性流体的动力学产生动态压力，用此润滑膜的 动压来平衡外载荷。
2.雷诺方程
流体动压润滑理论的基本方程之一——润滑油压力分布的微分方 程——即雷诺方程。雷诺方程可以从粘性流体力学的基本方程导出， 也可以从纳维-斯托克斯方程导出。
2.雷诺方程
3. 普遍情况
两个表面间有楔形间隙，其间润滑剂的密度和粘度均不是常数（如气体），两个 表面也不是无限宽（在z方向有侧向流动），两表面在x方向以变化的速度U1和U2 作运动，两表面在y方向还有法向速度V1和V2（以V1－V2的速度互相接近）。如 图所示。
2.雷诺方程
在这种情况下，除了收敛楔形的作用可建立流体动压外，还有挤压作用 建立的流体动压。此外，由于表面不是无限宽，故润滑剂在z方向还有侧 向流动（侧泄）。把这些因素都考虑进去，仍以各截面上的流量相等 （流体连续性运动）为边界条件，导出雷诺方程的一般形式：
②作用于单元体上的力应当处于平衡
右图示为单元体各个表面上沿x方向的各个应力， 这些应力乘以各自作用平面的面积，就是六个 表面力。
此外，流体单元体在x方向还可能有体积力
（重力）x dxdydz ，及使流体加速的惯性力：
dxdydz
du dt
。这两个力作用于单元体的质点中心。
式中：x 单位质量在x方向所受的体积力； u 流体在x方向的速度分量。
流体动压润滑理论
流体动压润滑理论（简介）在摩擦副两表面间被具有一定粘度的流体完全分开。
将固体间的外摩擦转化为流体的内摩擦。
以防止这些固体表面的直接接触，并使滑动过程中表面间的摩擦阻力尽可能减小，表面的损伤尽量减低，这就是流体润滑。
它的发展与人们对滑轮和摩擦的研究密切相关发展简史1.流体动压现象)当动环回转时，由于静环表面有很多微孔，动环的转动使其表面与静环表面上的微孔形成收敛缝隙流体膜层，使每一个孔都像一个微动力滑动轴承。
也就是说，当另一个表面在多孔端面上滑动时，会在孔的上方及其周边产生流体动压力，这就是流体动压效应。
（实例）流体动压润滑——流体动压润滑是依靠运动副两个滑动表面的形状，在其相对运动时，形成产生动压效应的流体膜，从而将运动表面分隔开的润滑状态。
特点）a.流体的粘度，一般遵循粘性切应力与切应变率成比例规律b.楔形润滑膜，依靠运动副的两个滑动表面的几何形状，在相对运动时产生收敛型流体楔，形成足够的承载压力，以承受外载荷。
形成动压润滑的条件：a.润滑剂有足够的粘度b.足够的切向运动速度（或者轴颈在轴承中有足够的转速）c.流体楔的几何形状为楔形（轴在轴承中有适当的间隙）2.流体动压润滑理论)在摩擦副两表面间被具有一定粘度的流体完全分开。
将固体间的外摩擦转化为流体的内摩擦。
以防止这些固体表面的直接接触，并使滑动过程中表面间的摩擦阻力尽可能减小，表面的损伤尽量减低。
滑动轴承运动副间要现成流体薄膜，必须使运动副锲形间隙中充满能够吸附于运动副表面的粘性流体，并且运动副表面相对运动可以带动润滑流体由大端向间隙小断运动，从而建立起布以承受载荷。
它的发展与人们对滑轮和摩擦的研究密切相关。
流体润滑具有极低的摩擦阻力，摩擦系数在0.001～0.008或更低（气体润滑），并能有效地降低磨损。
流体润滑的分类：根据液体压力形成的方式可分为流体静压润滑和流体动压润滑。
流体静压润滑是从外部供给具有一定压力的流体来平衡外载荷。
流体动压润滑是由摩擦表面几何形状和相对运动，借助粘性流体的动力学产生动态压力，用此润滑膜的动压来平衡外载荷。
工程摩擦学5 Lubrication
5. Lubrication
5.3 流体动压润滑 3)径向轴承:在流体动压润滑轴承中，径向轴承应用最广，往
复式柱塞泵、泥浆泵等都广泛采用了径向轴承。 (1)油膜厚度分布
2020/2/18
5. Lubrication
5.3 流体动压润滑 3)径向轴承:在流体动压润滑轴承中，径向轴承应用最广，往
复式柱塞泵、泥浆泵等都广泛采用了径向轴承。 (2)压力方程
对于一般无法向X趋近的稳定润滑 状态，V＝0，上式也简化为:
2020/2/18
5. Lubrication
5.2 流体润滑的基本方程
1)流量方程:
2)剪应力方程
2020/2/18
5. Lubrication
5.3 流体动压润滑
1)流体动压润滑的承载原理
(1)两平行平面间的流动 速度梯度:
同时由图看出，在单位时间内以A截面进入的流量应等于由B截面流出的流量 在此情况流体末受挤压，不产生压力差，油膜中不可能形成压力，故不能承受外载荷。
5.4 流体静压润滑
2020/2/18
5. Lubrication
5.5 典型传动件的润滑
2020/2/18
5. Lubrication
5.5 典型传动件的润滑
通常根据滑动轴承的工作温度、轴颈圆周速度、载荷来确
定润滑油的运动粘度，再考虑其他要求而选出油的牌号。
2020/2/18
Hale Waihona Puke . Lubrication2020/2/18
5. Lubrication
2020/2/18
5. Lubrication
5.2 流体润滑的基本方程
1)流体的连续性方程式
2020/2/18
对润滑的基础知识做了一些总结
一．润滑分类基本上，可以近似认为润滑膜厚越厚，承载能力越高。
因而不同的润滑类型大致可以根据工作时润滑膜的膜厚来区分。
1.流体动压润滑：中高速，面接触(滑动轴承)，动压效应形成流体润滑膜。
膜厚1～100μ.[流体动压润滑形成条件：a.磨擦表面具有收敛楔；b.轴颈具有足够的转速；c.润滑油具有适当的粘度；d.外载不得超过最小油膜所能承受的限度。
外加两个重要假设：一定温度时，流体粘度不变；摩擦表面视为刚体.]2.流体静压润滑：各种速度，面接触，外压强制流体送入摩擦面间形成静压膜。
膜厚1～100μ.3.弹性流体动压润滑（弹流润滑）：中高速，点线接触(滚动轴承)，动压效应形成流体润滑膜。
膜厚0.1～1μ.[丢弃动压润滑的简化考虑：流体、摩擦面均视为弹性体；粘度是压力的函数]4.薄膜润滑：低速，点线接触高精度摩擦副，动压效应形成流体润滑膜。
膜厚10～100nm.5.边界润滑：低速重载，高精度摩擦副，润滑油和金属表面反应生成理化润滑膜。
膜厚1～50nm.6.干摩擦(润滑)：无润滑或自润滑。
表面氧化膜或气体吸附形成。
膜厚1～10nm.如想量化判断具体工况是什么润滑类型，看参数：膜厚比αα=h。
/(σ1^2+σ2^2)^0.5h。
为接触表面间的最薄润滑膜厚度;σ1、σ2分别为两摩擦表面粗糙度的均方根值。
一般说来，当α＜1时，会产生粘着；1≤α≤3时，摩擦副处于部分弹性流体动压润滑状态，有可能发生粘着磨损；α＞3时，摩擦副处于全膜润滑状态，可认为不会发生粘着磨损。
使用一般矿物油润滑和一般加工质量的几种常见的摩擦副，其膜厚比范围约为:滚动轴承,α=1～2.4；齿轮传动，α=0.6～1.8；凸轮机构，α=0.3～1.2。
二．流体润滑关键因素液体的动压润滑主要考虑粘温关系；气体润滑主要考虑密度——压力关系；弹流润滑中粘温、粘压、压缩性（密度）都是重要因素。
1．润滑油a.流体(润滑油)粘度：流体抵抗剪切变形能力的度量，表征流体流动时的内摩擦大小。
润滑方法基础-润滑原理

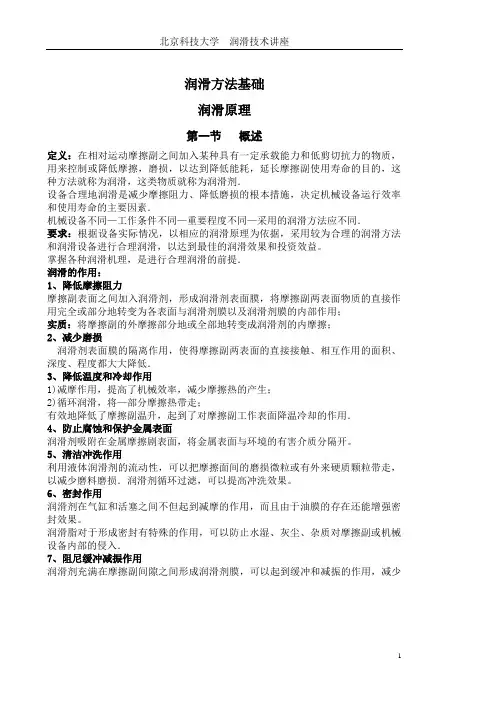

润滑方法基础润滑原理第一节概述定义：在相对运动摩擦副之间加入某种具有一定承载能力和低剪切抗力的物质，用来控制或降低摩擦，磨损，以达到降低能耗，延长摩擦副使用寿命的目的，这种方法就称为润滑，这类物质就称为润滑剂．设备合理地润滑是减少摩擦阻力、降低磨损的根本措施，决定机械设备运行效率和使用寿命的主要因素．机械设备不同—工作条件不同—重要程度不同—采用的润滑方法应不同．要求：根据设备实际情况，以相应的润滑原理为依据，采用较为合理的润滑方法和润滑设备进行合理润滑，以达到最佳的润滑效果和投资效益。
掌握各种润滑机理，是进行合理润滑的前提．润滑的作用：1、降低摩擦阻力摩擦副表面之间加入润滑剂，形成润滑剂表面膜，将摩擦副两表面物质的直接作用完全或部分地转变为各表面与润滑剂膜以及润滑剂膜的内部作用；实质：将摩擦副的外摩擦部分地或全部地转变成润滑剂的内摩擦；2、减少磨损润滑剂表面膜的隔离作用，使得摩擦副两表面的直接接触、相互作用的面积、深度、程度都大大降低．3、降低温度和冷却作用1)减摩作用，提高了机械效率，减少摩擦热的产生；2)循环润滑，将—部分摩擦热带走；有效地降低了摩擦副温升，起到了对摩擦副工作表面降温冷却的作用．4、防止腐蚀和保护金属表面润滑剂吸附在金属摩擦剧表面，将金属表面与环境的有害介质分隔开。
5、清洁冲洗作用利用液体润滑剂的流动性，可以把摩擦面间的磨损微粒或有外来硬质颗粒带走，以减少磨料磨损．润滑剂循环过滤，可以提高冲洗效果。
6、密封作用润滑剂在气缸和活塞之间不但起到减摩的作用，而且由于油膜的存在还能增强密封效果。
润滑脂对于形成密封有特殊的作用，可以防止水湿、灰尘、杂质对摩擦副或机械设备内部的侵入．7、阻尼缓冲减振作用润滑剂充满在摩擦副间隙之间形成润滑剂膜，可以起到缓冲和减振的作用，减少作噪音、冲击负荷．第二节润滑的分类一、根据所采用润滑剂的物质形态可以分为：1、气体润滑润滑材料空气、蒸汽、氮气等，采用高压的方法在摩擦副表面之间形成气体压力润滑膜，达成润滑的目的．如气压导轨、惯性陀螺仪、高速磨头的轴承等。
