发动机润滑系统
发动机润滑系统
润滑脂
壳、限压阀及旁通阀、机油压力表、温度表和机油尺等组成。
润滑系主要由机油泵、机油滤清器、机油冷却器、油底
机油泵的作用是将一定数量的机油压缩并输送到 各摩擦表面。
8.2.1 机油泵
齿轮式机油泵有外齿轮式和内齿轮式两种。
齿轮式机油泵
8.2 润滑系统的组成
外齿轮式机油泵
1—机油泵体；2—从动齿轮； 3—滤网；4—泵盖；5—限压阀； 6—主动齿轮；7—驱动轴
8.1.2 润滑系的润滑方式 1.压力润滑 压力润滑是利用机油泵将具有一定压力的润滑油源源不断地送到零件的摩擦面间，形成具有一定厚度并能承受一定机械负荷的油膜，尽量将两摩擦零件完全隔开，实现可靠的润滑。 2.飞溅润滑 飞溅润滑是利用发动机工作时某些运动零件(主要是曲轴和凸轮轴)旋转时飞溅起的或从连杆大头上专设的油孔喷出的油滴和油雾，对摩擦表面进行润滑的一种方式。 3.定期润滑 对一些不太重要、分散的以及不易实施液体润滑的部位，采用定期加注润滑脂的方式进行润滑。 4.自润滑 近年来也有一些发动机采用了含有耐磨材料轴承(如尼龙、二硫化钼等)来代替加注润滑脂的轴承，这种轴承在使用中不需加注润滑脂，故称为自润滑。
机油细滤器
机油细滤器主要滤去机油中的细小杂质（直径在0.001～0.005 mm），其特点是流量小，阻力大，机油流量仅占机油泵流量的10%～15%，故多数细滤器安装方法为分流式，即与主油道并联。细滤器有过滤式和离心式两种，过滤式机油细滤器存在着滤清能力与通过能力的矛盾。为此多数发动机采用离心式细滤器。
第8章 发动机润滑系统
单击此处添加副标题
主要内容
概 述
8.1
润滑系统的组成
8.2
曲轴箱通风装置
8.3
8.1 概 述
汽车发动机润滑系统的原理和维护方法
汽车发动机润滑系统的原理和维护方法汽车发动机是车辆的“心脏”，而润滑系统则相当于发动机的“血液循环系统”，在发动机运行时起到关键的润滑、冷却和保护作用。
本文将介绍汽车发动机润滑系统的原理及维护方法，以帮助车主正确维护和保养汽车润滑系统，确保发动机的正常运行和延长使用寿命。
一、润滑系统的原理润滑系统的主要功能是减少摩擦和磨损，提高发动机的工作效率和寿命。
它通过润滑油的循环和润滑点的润滑来实现。
1. 润滑油循环系统润滑油循环系统由油底壳、油泵、油滤器、油冷却器、油管和油压调节器等组成。
发动机工作时，油泵不断将润滑油从油底壳吸入并通过油滤器过滤后，将清洁的润滑油送到发动机各润滑点。
同时，润滑油通过油冷却器进行冷却，维持润滑油的温度在适宜的范围内。
2. 润滑点的润滑润滑油经由润滑油管路到达发动机内部，润滑发动机各关键部件如曲轴、连杆、活塞环等运动接触部位。
润滑油在润滑点形成一层均匀的润滑膜，减少金属表面的直接接触，避免磨损和损伤。
同时，润滑油可以带走部分热量，起到冷却的作用。
二、润滑系统的维护方法正确的维护方法可以保证润滑系统的正常运行，延长发动机的使用寿命。
以下是一些重要的维护方法：1. 定期更换润滑油和油滤器润滑油的使用时间和使用状态直接影响发动机的寿命。
因此，车主应该按照汽车制造商的要求，定期更换润滑油和油滤器。
一般而言，润滑油应在行驶一定的里程后更换，同时应根据实际使用条件来判断更换周期。
油滤器同样也应定期更换，以保持润滑油的清洁和正常流动。
2. 保持润滑油的正确油位润滑油的油位过高或过低都会影响发动机的正常运行。
因此，车主应注意定期检查润滑油的油位，确保在正常范围内。
同时，在更换润滑油时，应按照规定的标准加入适量的润滑油，避免油位过高或过低。
3. 注意润滑油的质量和品牌润滑油的质量和品牌对发动机的保护起着重要作用。
车主在选择润滑油时应注意选用高品质的合成油或半合成油，以满足发动机的要求。
同时，应购买正规品牌的润滑油，避免使用假冒伪劣产品。
简述发动机润滑系统的功用
简述发动机润滑系统的功用
发动机润滑系统是指一套由机油、机油滤清器、油泵、机油冷却器等组成的系统，其功用如下：
1. 减少摩擦和磨损：发动机中存在着各种摩擦部件，如活塞环、连杆轴承等。
机油在润滑过程中形成一层薄膜，减少部件之间的直接接触，从而减少摩擦和磨损。
2. 将热量带走：发动机运转时会产生大量热量，机油通过油冷器带走部分热量，降低发动机的工作温度，以保证发动机正常运行。
3. 冷启动保护：在冷启动时，机油会迅速润滑到各个润滑部位，减少金属部件之间的干摩擦，起到保护作用。
4. 清洁作用：机油中添加了一些分散剂和清洁剂，能够清洁发动机内部的沉积物，减少积碳和沉淀物的累积，保持发动机内部清洁。
5. 缓冲作用：机油在工作过程中具有一定的粘度，使得发动机运转平稳，起到缓冲和减震的作用。
总之，发动机润滑系统的主要功用是减少摩擦和磨损、带走热量、冷启动保护、清洁发动机内部以及提供缓冲作用，从而保证发动机正常运行和延长使用寿命。
发动机润滑系统介绍
发动机润滑系统介绍发动机润滑系统是汽车发动机中至关重要的一个部分，它起到润滑、冷却和清洁发动机内部零部件的作用。
本文将介绍发动机润滑系统的组成、工作原理以及保养方法。
一、发动机润滑系统的组成发动机润滑系统主要由机油箱、机油泵、机油滤清器、机油冷却器、机油喷嘴、油底壳和机油管路等部件组成。
1. 机油箱：用于存储机油，通常位于发动机的下方，通过机油泵将机油抽吸到发动机各个部位。
2. 机油泵：负责将机油从机油箱中抽吸并向发动机各个部位供应。
3. 机油滤清器：用于过滤机油中的杂质，保持机油的清洁。
4. 机油冷却器：当发动机工作时，机油会产生热量，通过机油冷却器将机油冷却下来，以保持机油温度在适宜范围内。
5. 机油喷嘴：将机油喷射到发动机内部的摩擦部位，起到润滑和冷却的作用。
6. 油底壳：位于发动机底部，用于存储机油，也是机油的循环起点。
7. 机油管路：连接各个部件，将机油送到发动机各个需要润滑的部位。
二、发动机润滑系统的工作原理发动机润滑系统的工作原理是通过机油的循环来实现的。
当发动机启动后，机油泵开始工作，将机油从机油箱中抽吸出来，通过机油滤清器过滤后，进入机油管路。
一部分机油经过机油冷却器冷却后，再通过机油喷嘴喷射到发动机内部的摩擦部位，形成一层润滑膜，减少摩擦和磨损。
剩余的机油则通过机油管路返回到油底壳，循环往复。
发动机润滑系统的工作原理是很复杂的，它不仅要保证机油的供应量和压力，还要确保机油的温度和清洁度。
机油泵的工作要保证正常的供油量和压力，机油滤清器要定期更换，以保持机油的清洁度。
机油冷却器要保证机油的温度在适宜范围内，过高或过低都会影响润滑效果。
因此，对发动机润滑系统的保养和维护非常重要。
三、发动机润滑系统的保养方法1. 定期更换机油和机油滤清器。
机油在使用一段时间后会变质，不再具有良好的润滑和冷却效果，因此需要定期更换。
同时，机油滤清器也要定期更换，以保持机油的清洁度。
2. 注意机油的选择。
发动机润滑系统的组成
发动机润滑系统的组成一、概述发动机润滑系统是发动机的一个重要组成部分，其主要功能是减少发动机内部零部件的摩擦，保护发动机的正常运行。
发动机润滑系统由多个部件组成，通过循环输送润滑油来实现润滑和冷却。
在本文中，我们将详细探讨发动机润滑系统的组成，包括润滑油泵、油滤器、润滑油冷却器、润滑油箱等。
二、润滑油泵润滑油泵是发动机润滑系统中最重要的部件之一，其主要功能是将润滑油从润滑油箱中抽取，并通过管路传送到各个润滑点。
润滑油泵通常由正时齿轮或链条与发动机的曲轴相连，通过曲轴的旋转来驱动泵的工作。
润滑油泵可以通过调节其工作压力和流量来满足不同发动机部件的润滑需求。
1. 结构润滑油泵通常由泵体、泵轴、泵盘、泵叶、泵壳等部件组成。
其中，泵体是整个润滑油泵的主体部分，通过与发动机曲轴相连接，实现润滑油的抽取和输送。
泵盘和泵叶则是润滑油泵的关键部件，通过旋转来产生负压，从而吸入润滑油并将其推送至各个润滑点。
2. 工作原理润滑油泵的工作原理基于离心力和压力差的原理。
当发动机工作时，润滑油泵的泵叶会随着曲轴的旋转而旋转，通过产生离心力和压力差的作用，将润滑油从润滑油箱中抽取并推送到各个润滑点。
润滑油泵还可以根据发动机的转速和负载情况来调整其工作压力和流量，以满足不同工况下的润滑需求。
三、油滤器油滤器是发动机润滑系统中的另一个重要部件，其主要功能是滤除润滑油中的杂质和微粒，保持润滑油的清洁，并防止不良颗粒进入发动机引起零部件的损坏。
油滤器通常安装在润滑油泵的出口处或润滑油通道中，通过滤芯的过滤作用来实现对润滑油的净化。
油滤器通常由滤芯、滤壳和滤芯支架等部件组成。
其中，滤芯是油滤器的主要过滤部件，通常采用纤维材料制成，具有较高的过滤精度和较大的过滤面积。
滤壳则是保护滤芯的外壳，同时还起到密封作用，防止润滑油泄漏。
2. 工作原理当润滑系统中的润滑油通过油滤器时，其中的固体颗粒会被滤芯所截留，从而保持润滑油的清洁。
随着使用时间的增加，滤芯上会逐渐积累一定量的杂质，这时需要定期更换滤芯。

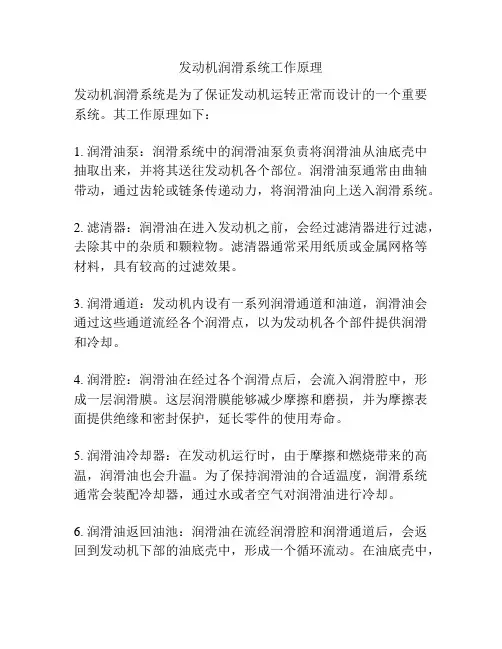

发动机润滑系统工作原理
发动机润滑系统工作原理
发动机润滑系统是为了保证发动机运转正常而设计的一个重要系统。
其工作原理如下：
1. 润滑油泵：润滑系统中的润滑油泵负责将润滑油从油底壳中抽取出来，并将其送往发动机各个部位。
润滑油泵通常由曲轴带动，通过齿轮或链条传递动力，将润滑油向上送入润滑系统。
2. 滤清器：润滑油在进入发动机之前，会经过滤清器进行过滤，去除其中的杂质和颗粒物。
滤清器通常采用纸质或金属网格等材料，具有较高的过滤效果。
3. 润滑通道：发动机内设有一系列润滑通道和油道，润滑油会通过这些通道流经各个润滑点，以为发动机各个部件提供润滑和冷却。
4. 润滑腔：润滑油在经过各个润滑点后，会流入润滑腔中，形成一层润滑膜。
这层润滑膜能够减少摩擦和磨损，并为摩擦表面提供绝缘和密封保护，延长零件的使用寿命。
5. 润滑油冷却器：在发动机运行时，由于摩擦和燃烧带来的高温，润滑油也会升温。
为了保持润滑油的合适温度，润滑系统通常会装配冷却器，通过水或者空气对润滑油进行冷却。
6. 润滑油返回油池：润滑油在流经润滑腔和润滑通道后，会返回到发动机下部的油底壳中，形成一个循环流动。
在油底壳中，
润滑油会经过油底壳过滤器的过滤，再次被润滑油泵抽取出来，继续循环使用。
发动机润滑系统的组成和作用
发动机润滑系统的组成和作用发动机润滑系统，这玩意儿可真是个了不起的东西，想象一下，汽车就像一个人，发动机就好比它的心脏，而润滑系统呢，就是那股给心脏保驾护航的能量。
没有了润滑，发动机在工作的时候就像大海里的小船，风一吹浪一打，怎么也稳不住。
哎，发出“咕噜咕噜”的声响，简直让人心惊肉跳。
润滑油就像水中的鱼，必须灵活自如，才能让整个系统畅通无阻。
你知道吗，润滑油不单单是油，它还有很多种类，合成油、矿物油、全合成油，听起来是不是有点复杂？其实说白了，就是不同的油有不同的作用，挑对了，就像选对了鞋子，跑起来才能舒服。
润滑系统的组成可谓是五花八门，首先得说说油底壳，这玩意儿就像发动机的小肚子，油就在这里储存，想想看，肚子里的水要是不够，人可受不了。
这油底壳还得好好保护，别让杂质和脏东西钻进来。
然后就是油泵，这小家伙可了不得，它就像个勤劳的小蜜蜂，源源不断地把润滑油送到发动机的各个部位，保证每个零件都能润滑得顺滑无比。
想象一下，如果没有油泵，润滑油在油底壳里窝着，发动机就得“干渴”了，那可就麻烦大了。
再来就是油滤，这小家伙相当于润滑系统的“过滤器”，把脏东西过滤掉，确保油干净。
没错，发动机可不想吃“油腻”的东西，过滤得干干净净，才能保持健康。
润滑的作用可不止这些，别看润滑油那么简单，其实它还有几个“绝招”。
它能降低摩擦，大家都知道，摩擦大了可就发热了，发动机可承受不住。
润滑油就像是给发动机涂上了一层保护膜，摩擦减少了，温度自然也就降下来了。
再说，它还能带走热量，发动机工作的时候，热量简直是个“火炉”，润滑油把这些热量带走，保证发动机能在一个合适的温度下运行，真是个“降温大师”。
然后，还有个不为人知的秘密，润滑油能防锈，发动机内部总是潮湿的环境，润滑油就像是给发动机穿上了“防锈衣”，防止它生锈，保持光鲜亮丽。
说到这里，可能有人会问，润滑油该怎么换呢？这事儿可不能马虎，得定期检查。
很多车主啊，开车的时候可能就忘了，结果等到一开车，发现发动机声音奇怪，哎呀，那真是要心痛了。
发动机的润滑系统详解
发动机的润滑系统详解发动机是汽车的心脏，负责转化燃油能量为机械能，使车辆能够行驶。
而润滑系统则是发动机正常运行的保障，它能有效减少摩擦、降低磨损，延长发动机的使用寿命。
本文将详细介绍发动机的润滑系统，包括其构成和工作原理。
一、润滑系统的构成发动机的润滑系统主要由以下几部分组成：1. 润滑油底壳：位于发动机底部，是润滑系统的储油器。
润滑油通过底壳储存并供应到发动机各个润滑点。
2. 润滑油泵：负责将储存在润滑油底壳中的润滑油吸入，然后通过油管输送至发动机各个部位。
3. 润滑油滤清器：用于过滤润滑油中的杂质和颗粒，确保供给到发动机的润滑油是干净的。
4. 润滑油冷却器：用于降低润滑油的温度，防止润滑油过热造成劣化和减少润滑能力。
5. 润滑油喷油嘴：将润滑油以喷雾形式喷射到发动机的摩擦表面，形成均匀的润滑膜。
6. 润滑油回油管路：将使用过的润滑油从发动机各个部位回收至润滑油底壳，再次循环使用。
二、润滑系统的工作原理润滑系统的工作原理可以分为三个阶段：吸油阶段、供油阶段和回油阶段。
1. 吸油阶段：当发动机启动时，润滑泵开始工作，将储存在底壳中的润滑油吸入，并通过滤清器过滤杂质。
然后，润滑油被泵送到发动机上部的润滑点。
2. 供油阶段：润滑油被泵送至喷油嘴，以喷雾形式喷射到发动机各个运动部件的摩擦表面，形成润滑膜。
润滑油的喷射方式和压力根据发动机的不同部位而有所调整，以满足不同部位的润滑需求。
3. 回油阶段：使用过的润滑油被回收至底壳，通过回油管路再次被润滑泵吸入，循环使用。
同时，润滑油冷却器帮助降低润滑油的温度，保持其正常的润滑能力。
三、润滑系统的重要性润滑系统对发动机的正常运行至关重要。
它的作用主要有以下几个方面：1. 减少摩擦：发动机内部的摩擦会导致能量损失和磨损，而润滑系统通过形成润滑膜，有效减少摩擦。
2. 冷却发动机：润滑油不仅起到润滑作用，还能带走部分热量，起到冷却发动机的作用，保持其正常的工作温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机油变质
由于高温和氧化作用，即使正常情况下，机油也会变质，这种现象称为“老 化”。老化的机油含有酸性化合物，不但使机油变黑、粘度下降，而且腐蚀 机件。 现象：不到换油周期，机油就出现老化（即变质），应查明原因予以排除。 原因：一般是机油被污染、机油质量差、滤清器失效、机油温度过高等。 诊断：机油被污染通常是油底壳中有水或汽油进入，可通过沉淀和气味判断 机油中是否有水或汽油。此外，曲轴箱通风不良，窜入曲轴箱的废气、可燃 混合气也会污染机油。
１.机油泵 ２.机油集滤器
３.机油滤清器
４.机油尺
１.机油泵
外啮合齿轮式机油泵
内啮合齿轮式机油泵
转子式机油泵
２.机油集滤器
浮式集滤器
固定式集滤器
３.机油滤清器
车上机油滤清器位置
４.机油尺
检查机油液面高度
二、实训部分
（一）、实训目的
1.机油泵的维修方法 2.机油泵的装配与调试 3.润滑系常见故障诊断
机油消耗异常
现象：机油平均消耗量超过0.1～0.5mL/100km。
原因分析：
外部泄漏、进入燃烧室被燃烧所致。 烧机油原因：活塞与气缸间密封不良、气门油封损坏。
诊断：
应先检查有无漏油。
进行急加速试验，排大量蓝烟，说明烧机油严重。 测气缸压力或观察曲轴箱窜气诊断气缸密封情况。
检查气门油封。
注意：
２.机油的分类
根据气温选择机油
３.机油的更换周期
机油在使用过程中，由于高温氧化及燃烧物混入等 原因，将劣化变质，润滑性能下降。因此，机油应 适时更换，机油滤清器也应同时更换。 机油更换周期，因车型和行驶环境而不同。如果
汽车经常频繁起步、短距离行驶或在多尘地区使用 ，
机油的更换周期应相应缩短。
3.润滑系统主要部件的结构
3.机油泵的装配与调试
齿轮式机油泵的维修
(1)检查齿轮与泵壳径向间隙
(2)检查齿轮与泵壳轴向间隙
(3)检查齿轮啮合间隙 (4)检查主动轴和从动轴与承孔配合间隙(千分尺 和内径百分表测量轴外径和孔内径，计算间隙) (5)检查机油泵限压阀：钢球移动灵活；在实验 台上做阀开启压力试验。
检查齿轮与泵壳径向间隙
（二）、实训要求
1.熟悉掌握机油泵的维修方法 2.了解润滑系统的常见故障
（三）、实训准备
工具车、工具箱、工件盘、清洁工具、专用 工具、发动机一台、安全工服
（四）、实训内容
1.检查齿轮与泵壳的间隙以及齿轮间的间隙
2.润滑油的更换，机油压力的检查，常见故 障的诊断方法
一、机油泵的维修
1.齿轮式机油泵 2.转子式机油泵
2)拧下油底壳放油螺塞放尽机油。
3)拧紧螺塞，添加新机油至规定位置。
检查机油压力
1)通过驾驶室仪表板上的机油压力表读数。
2)通过仪表盘上的机油压力报警灯判断机油压力。
3)在机油压力传感器位置拧上油压表检测机油压力。
疏通油道
当发现油道堵塞或发动机大修前进行。 用铁丝缠上布条粘汽油清洗，用压缩空 气吹净。
原因
机油量不足或机油粘度过低。
诊断
先检查机油量，机油量充足，则是机油粘度过低。 机油粘度过低的原因：润滑油品质不良、冷却液或汽油稀释 机油。
机油压力过低
机油压力突然降低
原因：机油严重泄漏或机油泵损坏所致。
应立即使发动机熄火，以免造成严重机械事故。
机油压力过高
现象：机油压力表指示压力长时间高于正常标准。
原因分析
给主油道供油过多或传感器后油路不畅。可能的原因 有：限压阀故障、传感器之后的油道堵塞、轴承间隙 过小、机油粘度过大、机油压力表或机油压力传感器 损坏等。 新装配的发动机，若出现机油压力过高，应重点检查 曲轴主轴承、连杆轴承、凸轮轴轴承的配合间隙。 如果点火开关打开但不起动发动机时，机油压力表指 针不回位，应重点检查机油压力表和机油压力传感器。
检查齿轮与泵壳轴向间隙
检查齿轮啮合间隙
转子式机油泵的维修
(1)检查转孔子轴与承孔配合间隙(千分
尺和内径千分表)。 (2)检查外转子与泵壳配合间隙
(3)检查内、外转子啮合间隙
(4)检查子转子端面与泵盖轴向间隙
检查外转子与泵壳配合间隙
检查内、外转子啮合间隙
检查子转子端面与泵盖轴向间 隙
机油泵的装配与调试
2.更换润滑油 3.检查机油压力 4.疏通油道
检查润滑油油面位置
1)预热发动机； 2)熄火后3MIN，抽出机油尺擦净， 插 回到底再拔出察看油位应在上下刻度之 间。 3)若油量多则放出部分 4)若油量少，则添加至规定位置，注意 应添加相同牌号的机油。
更换润滑油
当行驶了规定里程后或没有相同牌号的 机油添加时，需更换全部机油。 1)预热发动机后熄火。
润滑系统
任务要求：
1. 2.
掌握润滑系统的功用和组成
了解润滑系统各部件的作用
一、理论知识部分
1.润滑系统的功用及组成 2.机油
3.润滑系统主要部件的结构
1、润滑系统的功用及组成
润滑系统的组成
润滑系统示意图
2、机油
１.机油的功用 ２.机油的分类 ３.机油的更换周期
１.机油的功用
机油除了最基本的润滑作用外，还具有冷 却、清洗、缓冲、密封和防锈等功能。
若喷油无力，应依次拆检机油滤清器、旁通阀、限压 阀、集滤器、油管路和机油泵；
若喷油有力，则应检查机油压力表和传感器。
如果机油压力始终过低，且有曲轴主轴承异响、连杆 轴承异响或凸轮轴轴承异响等现象，应对上述产生异 响的轴承间隙进行检查。
机油压力过低
起动时压力正常、运转一段时间后压力迅速降低
分析
发动机刚起动时，油底壳内油量比较充足。运转一段时间后， 部分机油被泵入油道，油底壳内的油量减少。 刚起动时机油温度较低，而运转一段时间后，机油温度升高。 而温度影响机油粘度，机油粘度影响机油压力。
2.润滑系常见故障的诊断
润滑系的常见故障：机油压力过低、过 高、机油消耗异常、机油变质。
机油压力过低
现象：机油压力表指示压力长时间低于正常标准。 机油压力始终过低 原因分析 传感器前的油路不畅、供油不足、传感器后的油路泄油过快。 诊断方法：
检查机油量。 拆下机油压力传感器，起动发动机观察喷油情况。
1.边装配边检查各部位配合间隙。 2.装配后调试：将时油口浸入清洁的 润滑油内，用手转动机油泵轴，润滑油 会从出油口流出来，用拇指堵住出油口， 会不压力感，且泵轴转动困难。 3.试验台检查：泵油量、泵油压力。
二、润滑系的维护与常见故障 诊断
1.润滑系的维护
2.润滑系常见故障诊断
1.润滑系的维护
1.检查润滑油油面位置
