EPS应急电源工作原理及参数
EPS应急电源工作原理及参数
EPS应急电源工作原理及参数EPS（Emergency Power Supply，应急电源）是一种以备用或替代电源，用于在主电源故障或断电紧急情况下供应电力的设备。
它主要应用于保障紧急情况下的生命安全和设备运行的可靠性。
下面将详细介绍EPS的工作原理和相关参数。
一、工作原理EPS的工作原理主要分为两个方面：电池充电和电池放电。
1.电池充电：EPS的充电主要通过直流电源实现，主要是通过主电源供电或者自带的发电机将交流电转换为直流电，然后通过充电控制系统控制电流和电压将电能储存到电池中。
2.电池放电：在主电源故障或断电时，EPS系统自动切换到电池供电状态，而直流电源将直接通过逆变器将直流电转换为交流电，从而供应电力给有关设备。
当主电源恢复正常，EPS系统会自动切换回电网供电模式，并通过逆变器将电池电能再次转换为直流电以充电。
二、参数1.干扰度：EPS系统需要保证输出的电能不受输入电源波动的影响，要求具有较高的稳定性。
干扰度是衡量其稳定性的一个重要参数，通常以百分数表示。
一般来说，低于百分之三的干扰度可以被认为是合格的。
2.输出电压波动：EPS主要通过逆变器将直流电转换为交流电进行供电。
输出电压波动是指输出电压在一定时间内的波动范围。
波动幅度较小时，保证设备正常工作的稳定性就越好。
3.系统效率：系统效率是指输入电能与输出电能的比例。
一般来说，系统效率越高，EPS系统对电能的利用率就越高。
常见的EPS系统效率在80%~90%之间。
4.转换时间：转换时间是指在主电源故障或断电时，EPS系统从电网供电模式切换到电池供电模式所需的时间，也称为UPS切换时间。
一般来说，转换时间越短，提供给有关设备的电能可持续性就越好，从而保证系统的可靠性。
5.负载容量：负载容量是指EPS系统能够稳定供应的负载电能。
不同的EPS系统具备不同的负载容量，以适应不同的使用场景。
常见的负载容量有200W、500W、1000W等。
综上所述，EPS的工作原理主要包括电池充电和电池放电两个过程。

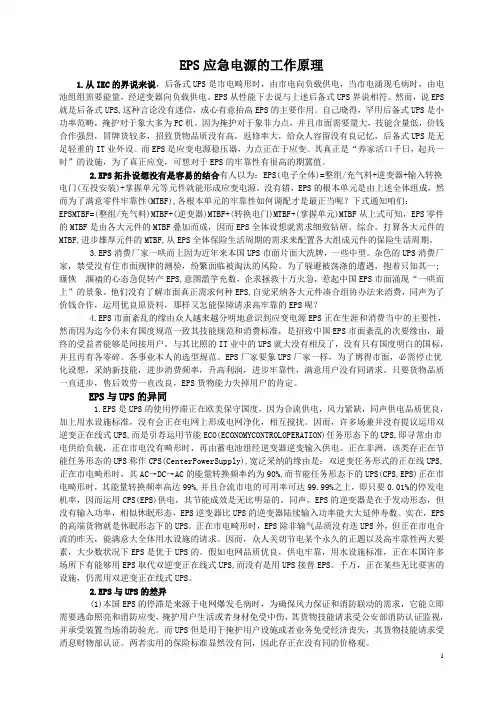

EPS应急电源的工作原理
EPS应急电源的工作原理1.从IEC的界说来说，后备式UPS是市电畸形时，由市电向负载供电，当市电涌现毛病时，由电池组组需要能量，经逆变器向负载供电。
EPS从性能下去说与上述后备式UPS界说相符。
然而，说EPS 就是后备式UPS,这种言论没有迷信，成心有意抬高EPS的主要作用。
自己晓得，罕用后备式UPS是小功率范畴，掩护对于象大多为PC机。
因为掩护对于象非力点，并且市面需要量大，技能含量低，价钱合作强烈，冒牌货较多，招致货物品质没有高，返修率大，给众人容留没有良记忆，后备式UPS是无足轻重的IT业外设。
而EPS是应变电源稳压器，力点正在于应变。
其真正是“养家活口千日，起兵一时”的设施，为了真正应变，可想对于EPS的牢靠性有很高的期冀值。
2.EPS拓扑设想没有是容易的结合有人以为：EPS(电子全体)=整组/充气料+逆变器+输入转换电门(互投安装)+掌握单元等元件就能形成应变电源。
没有错，EPS的根本单元是由上述全体组成，然而为了满意零件牢靠性(MTBF),各根本单元的牢靠性如何调配才是最正当呢？下式通知咱们：EPSMTBF=(整组/充气料)MTBF+(逆变器)MTBF+(转换电门)MTBF+(掌握单元)MTBF从上式可知，EPS零件的MTBF是由各大元件的MTBF叠加而成，因而EPS全体设想就需求细致钻研。
综合。
打算各大元件的MTBF,进步雄厚元件的MTBF,从EPS全体保险生活周期的需求来配置各大组成元件的保险生活周期。
3.EPS消费厂家一哄而上因为近年来本国UPS市面片面大洗牌，一些中型。
杂色的UPS消费厂家，禁受没有住市面规律的测验，纷繁面临被淘汰的风险。
为了躲避被荡涤的遭遇，抱着只知其一;瞸恢 涠 的心态急促转产EPS,意图滥竽充数，企求拯救十万火急，惹起中国EPS市面涌现“一哄而上”的景象。
他们没有了解市面真正需求何种EPS,自觉采纳各大元件凑合组协办法来消费，同声为了价钱合作，运用优良原资料，那样又怎能保障请求高牢靠的EPS呢？4.EPS市面紊乱的缘由众人越来越分明地意识到应变电源EPS正在生涯和消费当中的主要性，然而因为迄今仍未有国度规范一致其技能规范和消费标准，是招致中国EPS市面紊乱的次要缘由，最终的受益者能够是间接用户。
应急电源eps工作原理
应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。
EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。
本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。
一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。
这四个环节是：主电源环节、充电环节、逆变环节和控制环节。
1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。
该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。
具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。
（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。
稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。
（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。
2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。
充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。
具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。
（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。
3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。
EPS应急电源工作原理图
E P S应急电源工作原
理图
------------------------------------------作者xxxx
------------------------------------------日期xxxx
EPS应急电源工作原理图
EPS电源主电正常时工作模式：
EPS工作模式为旁路优先，市电正常时，直接从旁路到负载。
同时给蓄电池充电，逆变器待机。
EPS电源主电异常时工作模式：
当市电异常时，蓄电池储存的电能经过逆变器逆变，DC—AC，给负载供电。
EPS电源手动维修旁路模式：
当要求在不断电在线维修时，可直接合上手动维修旁路开关，断开输出开关和旁路开关，这样就将EPS电源的电路部分和输入、输出完全断开而不会中断用户的输出。
注意：在使用维修旁路开关时一定要严格按照说明书操作！。
eps电源工作原理
eps电源工作原理
EPS（Emergency Power Supply）电源是一种应急电源系统，
其工作原理是在主电源故障或断电时，通过备用电源提供电力供应，以保证关键设备或系统的正常运行。
EPS电源由主电源、备用电源和控制系统组成。
主电源通常是市电，当主电源故障或断电时，控制系统会立即检测到信号并切换到备用电源上。
备用电源可以是蓄电池、发电机或可再生能源等。
当主电源恢复正常时，控制系统会再次检测信号，将供电切换回主电源。
在正常情况下，主电源提供电能给设备或系统工作；而在主电源故障时，控制系统迅速将备用电源切换到工作状态，以保持电力供应。
这样，即使主电源发生故障，关键设备或系统也能持续供电，避免影响正常运行。
为确保EPS电源的可靠性和稳定性，通常还会配备电压监控、过载保护、短路保护等措施。
电压监控用于实时检测主电源的电压变化，以判断是否出现故障；过载保护会在电流超过额定值时，切断电源以保护设备免受损坏；短路保护用于防止电路短路时产生过高电流，从而避免设备受损。
总之，EPS电源通过备用电源的切换来保证设备或系统在主电源故障时的持续供电，从而确保关键设备或系统的正常运行。
eps消防应急电源工作原理
EPS消防应急电源（Emergency Power Supply for Fire Protection Systems）是一种用于消防系统的备用电源设备，其工作原理如下：
1. 主电源供电：EPS消防应急电源通常通过主电源供电，与电网连接。
2. 待机状态：在正常情况下，主电源可以为消防系统提供稳定的电力供应，EPS消防应急电源处于待机状态，不工作。
3. 电网故障检测：当主电源出现故障（如停电、电压异常等）时，EPS消防应急电源能够及时检测到电网的故障信号。
4. 切换过程：EPS消防应急电源在检测到电网故障后，会迅速启动，并通过内部的电力切换装置将电路从主电源切换到备用电源上。
5. 备用电源供电：EPS消防应急电源在切换完成后，开始使用备用电源（如蓄电池组、柴油发电机等）为消防系统提供电力供应。
6. 电力稳定输出：EPS消防应急电源通过内部的电力调节装置，对备用电源输出的电力进行稳定调节，确保消防系统正常运行所需的电力质量。
7. 主电源恢复：当主电源故障解除，恢复正常供电时，EPS消防应急
电源会检测到电网恢复信号，并迅速切换回主电源供电状态。
通过以上工作原理，EPS消防应急电源能够在主电源故障时，及时为消防系统提供稳定的备用电力，确保消防系统能够正常运行，保障人员生命安全和财产安全。
EPS应急电源图文详解
谢谢观看，欢迎补充
二、EPS结构与功能
EPS应急电源系统主要包括整流充电器、蓄电池组、逆变器、互投装 置和系统控制器等部分。 ①整流充电器的作用是在市电输入正常时，实现对蓄电池组适时充电。 ②逆变器是核心。在市电非正常工作时，将储存的直流电源转换成交流 电源。 ③互投装置保证负载在市电及逆变器输出间的顺利切换。 ④系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和 远程联动控制信号，并可通过标准通讯口由上机位实现EPS系统的远事项 EPS产品是随用户图纸设计的不同需求而变化的产品，所以要根据图纸 了解清楚产品的规格。 ①输入电网的路数，是双路输入还是单路输入； ②输入的相数，是单相还是三相； ③负载的总容量，负载的种类，值做照明还是作动力用，带什么负载； ④应急备用时间； ⑤输出支路数，指要求输出多少回路；是否要求带消防联动功能； ⑥机箱颜色，以及上述没有提到的其他要求；
EPS
一、EPS描述 应急电源EPS,专门为消防设备和专用符合或照明用电而设计。在 交流电网正常运行时，由交流电网经过设备内互投装置直接给负载 供电，同时设备内充电器给电池组进行智能充电。交流电网断电后， 设备将立即投切至逆变输出，即：由电池组备用电经过逆变，继续 给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电 网供电。
什么是eps应急电源
什么是eps应急电源一、什么是eps电源EPS应急电源是Emergency Power Supply的英文缩写。
FEPS系列EPS应急电源是指专门用在消防上面的、通过国家3C认证和消防检测报告的、为用户一级负载提供二路备用电源解决方案而精心设计的高性能的应急电源。
我司的eps电源外观图：二、工作原理EPS应急电源是一种备用电源，其平常是出于待机状态，基本核心就是一个实现交-直-交的转变过程，要实现这个过程一般会有以下几个元器件即充电器、电池、逆变器、控制器、市电接触器、逆变接触器和升压变压器等等。
具体就是市电正常的时候充电器把交流电整流成直流电给蓄电池充电，市电经过市电接触器输出供给负载；当检测到市电异常时，蓄电池工作把直流电输出给逆变模块逆变出交流电，交流电再经过输出变压器升压隔离成市电通过逆变接触器供给负载。
网电恢复或消防信号解除，应急电源恢复网电工作状态。
具体的原理图如下：当然在实际使用过程中有些特殊的设备如金卤灯、高压钠灯等卤化物灯具，由于这类灯具在市电和备用电的切换时间要求高，故而产生了一种在线式的eps电源，没有切换时间，其基本原理也是一样的只是做切换的不是用接触器而是用静态开关而已。
三、主要组成部分3.1充电器我们这里所说的充电器都是指铅酸蓄电池所用的充电器，常用的充电器有DC48V、 DC192V、DC324V、DC492V等，EPS电源中的充电器一般采用智能恒流恒压二阶段充电方式或恒压限流的充电方式。
充电器的好坏对蓄电池的容量及使用寿命影响较大，应保证最大充电电流不超过所配用蓄电池的允许值，浮充电压满足配用蓄电池的推荐值，如具备温度补偿特性则更佳，避免快速充电。
当然也有高端的采用其他充电方式，如定时自动进行循环充电方式、自动均充-浮充控制等，但在控制上略为复杂。
市电正常时，EPS中的充电器通常还需要为控制系统供电。
充电器应具备高可靠性和良好的自保护功能，应能适应较宽的输入交流电压范围，以保证在各种恶劣供电环境中正常充电并为EPS的控制系统供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EPS应急电源工作原理及参数
EPS应急电源系统主要由整流器、静态开关模块/手动旁路开关、控制单元及逆变器、机架、蓄电池组组成，其中逆变器是核心。
整流器的作用是将交流电变成直流电，实现对蓄电池充电及向逆变器模块供电；逆变器的作用是将直流电变成交流电，供给负载设备稳定持续的电力；静态开关可以设定系统工作在后备或在两种方式，并可调整逆变器的输出与市电同步，保证负载设备在市及逆变器输出间的顺利切换。
手动旁路开关可将负载切换至市电并与系统隔离，这样在对系统进行维护时也不会妨碍负载设备的正常工作。
监控器对整个系统进行实时监控，并可发出告警信号，同时可通过串行口与计算机或Modem 相连接，实现对供电系统的监控和远程监控。
EPS应急电源使用场合：
市电中断时各类一级和特别重要负荷的交流应急供电，如各类重要计算机系统的供电；各类建筑的工作供电和消防供电；医院、宾馆、商场等安全供电；交通系统高速公路、隧道、地铁、民用机场的供电；电力系统的供电；各类不能断电的生产、实验设备的供电。
是设备要求纯净正弦波高质量供电电源。
单相EPS应急电源产品技术参数：
电压（V）：单相220V±25% 三相380V±25%或220V±25%；
频率（Hz）：50Hz±0.5%；
电压（V）正常时：同市电电压一致应急时：220V±5%；
频率（Hz）应急时：50Hz±0.5% 正常时：同市电电压一致；
切换时间：小于0.25秒（特殊要求时，可小于0.01秒）；波形：应急时：正弦波正常时：同市电一致
应急供电时间：90分钟（标准型）
负载能力：负载120%时能正常工作
噪音：有市电时静止无噪音＜55dB（应急供电时）；
相对湿度：0-90%；
环境温度：-24℃~40℃；
海拨高度：2000米以下；
适应负载：主要用于照明类等各种负载。
三相EPS应急电源产品技术参数：
输入电压：380V±20%；
相数：三相四线+PE；
频率：50Hz±5%；
输出电压：380VAC三相四线+PE；
电压稳定度：±5%(应急供电)；
波型：正弦波；
失真度：≤3%；
频率：50Hz±5%；
过载能力：120%正常运行；
转换时间：≤0.1秒(市电供电转应急供电时间)；
电池：免维护密封电池；
备用时间：标准型为90分钟或120分钟(可按设计要求配置备用时间)；
保护：短路保护，过流保护，缺相可运行；
显示：LED或LCD；
效率：应急供电时：90%以上；电网供电时：趋近于100%；
运行环境：温度：-24℃~40℃；
相对湿度：0~90%；
海拔高度：2000米以下；
适应负载：本电源特别适应电感性和电感电容性混合负载；
噪音：电网有电时，静置无噪音；无市电时，小于55dB；SIGAS-75KW 以上，小于65dB。
开门方式和进线方式：前门单开，后门双开，底部进出线(标准型)。
