实验四 计数器的设计与应用
计数器的设计实验报告
计数器的设计实验报告篇一：计数器实验报告实验4 计数器及其应用一、实验目的1、学习用集成触发器构成计数器的方法2、掌握中规模集成计数器的使用及功能测试方法二、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。
计数器种类很多。
按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。
根据计数制的不同，分为二进制计数器，十进制计数器和任意进制计数器。
根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等等。
目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。
使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。
1、中规模十进制计数器CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图5－9－1所示。
图5－9－1 CC40192引脚排列及逻辑符号图中LD—置数端CPU—加计数端CPD —减计数端CO—非同步进位输出端BO—非同步借位输出端D0、D1、D2、D3 —计数器输入端Q0、Q1、Q2、Q3 —数据输出端CR—清除端CC40192的功能如表5－9－1，说明如下：表5－9－1当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。
当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3 置入计数器。
当CR为低电平，LD为高电平时，执行计数功能。
执行加计数时，减计数端CPD 接高电平，计数脉冲由CPU 输入；在计数脉冲上升沿进行8421 码十进制加法计数。
执行减计数时，加计数端CPU接高电平，计数脉冲由减计数端CPD 输入，表5－9－2为8421码十进制加、减计数器的状态转换表。
加法计数表5－9－减计数2、计数器的级联使用一个十进制计数器只能表示0～9十个数，为了扩大计数器范围，常用多个十进制计数器级联使用。
北京科技大学数电实验四 Quartus II集成计数器及移位寄存器应用
北京科技大学实验报告学院：高等工程师学院专业：自动化（卓越计划）班级：自E181姓名：杨威学号：41818074 实验日期：2020 年5月26日一、实验名称：集成计数器及其应用1、实验内容与要求（1）用74161和必要逻辑门设计一个带进位输出的10进制计数器，采用同步置数方法设计；（2）用两个74161和必要的逻辑门设计一个带进位输出的60进制秒计数器；2、实验相关知识与原理（1）74161是常用的同步集成计数器，4位2进制，同步预置，异步清零。
引脚图功能表其中X。
3、10进制计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数输出QD、QC、QB、QA，进位输出RCO，显示译码输出OA、OB、OC、OD、OE、OF、OG2）计数范围：0000-10013）预置数值：00004）置数控制端LDN：计数到1001时输出低电平5）进位输出RCO：计数到1001时输出高电平画出如下状态转换表：CP QDQCQBQA0 00001 00012 00103 00114 01005 01016 01107 01117 10009 100110 0000（2）原理图截图仿真波形如下功能验证表格CLRN QD QC QB QA RCO0 0 0 0 0 01 0 0 0 1 01 0 0 1 0 01 0 0 1 1 01 0 1 0 0 01 0 1 0 1 01 0 1 1 0 01 0 1 1 1 01 1 0 0 0 01 1 0 0 1 11 0 0 0 0 04、60进制秒计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数十位输出QD2、QC2、QB2、QA2和计数个位输出QD1、QC1、QB1、QA1，进位输出RCO2）计数范围：0000 0000-0101 10013）预置数值：0000 00004）置数控制端LDN1（个位）：计数到0101 1001时输出低电平5）清零端CLRN2（十位）：计数到0110时输出低电平6）ENT：个位计数到1001时输出高电平7）进位输出RCO：计数到1001时输出高电平画出如下状态转换表CP QD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA10 0000 0000 20 0010 0000 40 0100 00001 0000 0001 21 0010 0001 41 0100 00012 0000 0010 22 0010 0010 42 0100 00103 0000 0011 23 0010 0011 43 0100 00114 0000 0100 24 0010 0100 44 0100 01005 0000 0101 25 0010 0101 45 0100 01016 0000 0110 26 0010 0110 46 0100 01107 0000 0111 27 0010 0111 47 0100 01118 0000 1000 28 0010 1000 48 0100 10009 0000 1001 29 0010 1001 49 0100 100110 0001 0000 30 0011 0000 50 0101 000011 0001 0001 31 0011 0001 51 0101 000112 0001 0010 32 0011 0010 52 0101 001013 0001 0011 33 0011 0011 53 0101 001114 0001 0100 34 0011 0100 54 0101 010015 0001 0101 35 0011 0101 55 0101 010116 0001 0110 36 0011 0110 56 0101 011017 0001 0111 37 0011 0111 57 0101 011118 0001 1000 38 0011 1000 58 0101 100019 0001 1001 39 0011 1001 59 0101 100160 0000 0000 （2）设计原理图截图（3）实验仿真仿真波形：仿真结果表：5、实验思考题：（1）总结任意模计数器的设计方法。
数电实验报告：实验4-计数器及应用161
广东海洋大学学生实验报告书（学生用表）实验名称课程名称 课程号 学院(系)专业 班级 学生姓名 学号 实验地点 实验日期实验4 计数器及其应用一、实验目的1、熟悉中规模集成计数器的逻辑功能及使用方法2、掌握用74LS161构成计数器的方法3、熟悉中规模集成计数器应用二、实验原理计数器是典型的时序逻辑电路，它是用来累计和记忆输入脉冲的个数．计数是数字系统中很重要的基本操作，集成计数器是最广泛应用的逻辑部件之一。
计数器种类较多，按构成计数器中的多触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数制的不同，可分为二进制计数器、十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等。
本实验主要研究中规模十进制计数器74LS161的功能及应用。
1、中规模集成计数器74LS161 是四位二进制可预置同步计数器，由于它采用4 个主从JK 触发器作为记忆单元，故又称为四位二进制同步计数器，其集成芯片管脚如图1所示：管脚符号说明：电源正端Vcc ，接+5V ；异步置零（复位）端Rd ；时钟脉冲CP ；预置数控制端 A 、B 、C 、D ；数据输出端 QA 、QB 、QC 、QD ；进位输出端 RCO ：使能端EP ，ET ；预置端 LD ；图1 74LS161 管脚图GDOU-B-11-112该计数器由于内部采用了快速进位电路，所以具有较高的计数速度。
各触发器翻转是靠时钟脉冲信号的正跳变上升沿来完成的。
时钟脉冲每正跳变一次，计数器内各触发器就同时翻转一次，74LS161的功能表如表1所示：表1 74LS161 逻辑功能表2、实现任意进制计数器由于74LS161的计数容量为16，即计16个脉冲，发生一次进位，所以可以用它构成16进制以内的各进制计数器，实现的方法有两种：置零法（复位法）和置数法（置位法）。
(1) 用复位法获得任意进制计数器假定已有N进制计数器，而需要得到一个M进制计数器时，只要M＜N，用复位法使计数器计数到M时置“0”，即获得M进制计数器。
实验四 多位十进制计数器的设计与实现
实验四多位十进制计数器的设计与实现（4 课时）实验目的1.熟练掌握设计电路下载到芯片的关键设置与基本步骤和利用实验箱上的输入信号和输出显示器件在线测试设计电路的方法。
2.学习使用VHDL 语言设计多位计数器和7 段译码电路的方法。
3.学习多位数码管的动态显示原理，掌握数码管驱动电路灵活设计方法。
实验原理1.米字形数码管（共阴）笔画接口：A1、A2、B、C、D1、D2、E、F、G、H、J、K、M、N、O、P、DP位选接口：sel0,sel1,sel2,sel3.sel0 Sel1 Sel2 Sel3 选中的数码管0 1 1 1 第4 位1 0 1 1 第3 位1 1 0 1 第2 位1 1 1 0 第1 位（右）2. 8 位7 段数码管（共阴）笔画接口：a、b、c、d、e、f、g、dp位选接口：sel0,sel1,sel2,sel3(可不用).Sel2 Sel1 Sel0 选中点亮的数码管1 1 1 第1 位（最右）1 1 0 第2 位1 0 1 第3 位1 0 0 第4 位0 1 1 第5 位0 1 0 第6 位0 0 1 第7 位0 0 0 第8 位实验内容与要求1.设计一个十进制计数器，具有显示位置随计数时钟在八个数码管中左右滚动的功能。
（6 分）2.设计一个符号显示电路，使其通过米字型数码管显示至少四页的自定义英文和数字符号。
（每页4 个字符）（3 分）3.设计一个4 位十进制计数器，具有加减计数功能和置数功能，并能通过数码管显示计数结果。
减数为零时发声报警。
（3 分）1：library IEEE;use IEEE.std_logic_1164.all;use IEEE.Std_logic_unsigned.all;entity cnt10 isport (clk : in std_logic;data_out : out std_logic_vector (7 downto 0);selout: out std_logic_vector (2 downto 0));end entity;architecture art1 of cnt10 isbeginprocess(clk)variable cnt1:integer range 0 to 9; beginif clk'event and clk='1' thencnt1:=cnt1+1;if cnt1>9 thencnt1:=0;end if;end if;case cnt1 iswhen 0 => data_out <= "11111100"; -- 0 when 1 => data_out <= "01100000"; -- 1 when 2 => data_out <= "11011010"; -- 2 when 3 => data_out <= "11110010"; -- 3 when 4 => data_out <= "01100110"; -- 4 when 5 => data_out <= "10110110"; -- 5 when 6 => data_out <= "10111110"; -- 6 when 7 => data_out <= "11100000"; -- 7 when 8 => data_out <= "11111100"; -- 8 when 9 => data_out <= "11101110"; -- 9 when others => NULL;end case;end process;process(clk)variable cntsel:integer range 0 to 13; beginif clk'event and clk='1' then cntsel:=cntsel+1;if cntsel>13 thencntsel:=0;end if;end if;case cntsel iswhen 0 => selout <= "111";when 1 => selout <= "110";when 2 => selout <= "101";when 3 => selout <= "100";when 4 => selout <= "011";when 5 => selout <= "010";when 6 => selout <= "001";when 7 => selout <= "000";when 8 => selout <= "001";when 9 => selout <= "010";when others => NULL;end case;end process;end art1;2：Library IEEE;Use ieee.std_logic_1164.all;Use ieee.std_logic_unsigned.all;Entity miguan isport( clk : in std_logic;WX : out std_logic_vector (3 downto 0);DX : out std_logic_vector (15 downto 0)); End entity miguan;Architecture bhv of miguan isType state is(st0,st1,st2,st3);Signal current_state:state :=st0;Signal next_state:state;Signal shu1 : integer range 0 to 3;Signal shu2 : std_logic_vector(13 downto 0); Signal A,B,C,D:std_logic_vector(15 DOWNTO 0); Beginprocess (clk) isBeginIf (clk'event and clk='1') thenshu2<=shu2+"00000000000001";If shu2="11111111111111"thencurrent_state<=NEXT_STATE;elsecurrent_state<=current_state;End if;End if;End process;Process (current_state)BeginCase current_state iswhenst0=>A<="0110101000000000";--xB<="0000000011110000";--lC<="1000010000011110";--dD<="0001000110111011";--sNEXT_STATE<=ST1;whenst1=>A<="0000000011111100";--UB<="1000010000000011";--TC<="0001000111110011";--ED<="0011000111000111";--RNEXT_STATE<=ST2;whenst2=>A<="0000000011111111";--0B<="0001000111111011";--6C<="0000000000001100";--1D<="0001000111111111";--8NEXT_STATE<=st3;whenst3=>A<="0001000111111011";--6B<="1001010110000000";--4C<="0001000110111011";--5D<="0000000000001100";--1NEXT_STATE<=ST0;End case;End process;Process (clk) isBeginif rising_edge(clk) thenif shu1>3 thenshu1<=0;elseshu1<=shu1+1;end if;case shu1 isWHEN 0 =>WX<="1110";DX<=A;WHEN 1 =>WX<="1101";DX<=B;WHEN 2 =>WX<="1011";DX<=C;WHEN 3 =>WX<="0111";DX<=D;End case;End if;End process;End architecture bhv;3：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity wybcount4 isport(count_clk,saopin_clk,en,load,reset,add_sub:in std_logic;data_in3:in std_logic_vector(3 downto 0);--Left1data_in2:in std_logic_vector(3 downto 0);data_in1:in std_logic_vector(3 downto 0);data_in0:in std_logic_vector(3 downto 0);--Right1duanxuan:out std_logic_vector(7 downto 0);--duan xuansel:out std_logic_vector(1 downto 0);--wei xuanbell:out std_logic);end entity wybcount4;architecture beh of wybcount4 isconstant num0:std_logic_vector:="01111110";constant num1:std_logic_vector:="00001100";constant num2:std_logic_vector:="10110110";constant num3:std_logic_vector:="10011110";constant num4:std_logic_vector:="11001100";constant num5:std_logic_vector:="11011010";constant num6:std_logic_vector:="11111010";constant num7:std_logic_vector:="00001110";constant num8:std_logic_vector:="11111110";constant num9:std_logic_vector:="11011110";function number(x:std_logic_vector) return std_logic_vector is begincase x iswhen "0000" => return num0;when "0001" => return num1;when "0010" => return num2;when "0011" => return num3;when "0100" => return num4;when "0101" => return num5;when "0110" => return num6;when "0111" => return num7;when "1000" => return num8;when "1001" => return num9;when others =>return "00000000";end case;end number;signal Q3:std_logic_vector(3 downto 0);--zhong jian zhisignal Q2:std_logic_vector(3 downto 0);signal Q1:std_logic_vector(3 downto 0);signal Q0:std_logic_vector(3 downto 0);beginprocess(count_clk,reset,en,load,add_sub) isbegin--counter10IF reset = '0' THENQ0<=(OTHERS => '0');Q1<=(OTHERS => '0');Q2<=(OTHERS => '0');Q3<=(OTHERS => '0');ELSIF rising_edge(count_clk) THENif en='0' thenif load='0' thenQ0<=data_in0;Q1<=data_in1;Q2<=data_in2;Q3<=data_in3;elsif add_sub='0' then--addQ0<=Q0+1;if Q0>=9 thenQ0<="0000";Q1<=Q1+1;if Q1>=9 thenQ1<="0000";Q2<=Q2+1;if Q2>=9 thenQ2<="0000";Q3<=Q3+1;if Q3>=9 thenQ3<="0000";end if;end if;end if;end if;else--subQ0<=Q0-1;if Q0<=0 thenQ0<="1001";Q1<=Q1-1;if Q1<=0 thenQ1<="1001";Q2<=Q2-1;if Q2<=0 thenQ2<="1001";Q3<=Q3-1;if Q3<=0 thenQ3<="1001";end if;end if;end if;end if;end if;end if;END IF;if (Q0="0000" and Q1="0000" and Q2="0000" and Q3="0000") then bell<='1';elsebell<='0';end if;end process;process(saopin_clk) is--sao pin xian shivariable qq:std_logic_vector(0 to 1);beginif (saopin_clk'event and saopin_clk='1') thenif qq<=3 then qq:=qq+1;else qq:="00";end if;end if;case qq iswhen "00" => sel<="00";duanxuan<=number(Q0);when "01" => sel<="01";duanxuan<=number(Q1);when "10" => sel<="10";duanxuan<=number(Q2);when "11" => sel<="11";duanxuan<=number(Q3);end case;end process;end architecture beh;。
实验4：同步计数器及其应用实验报告

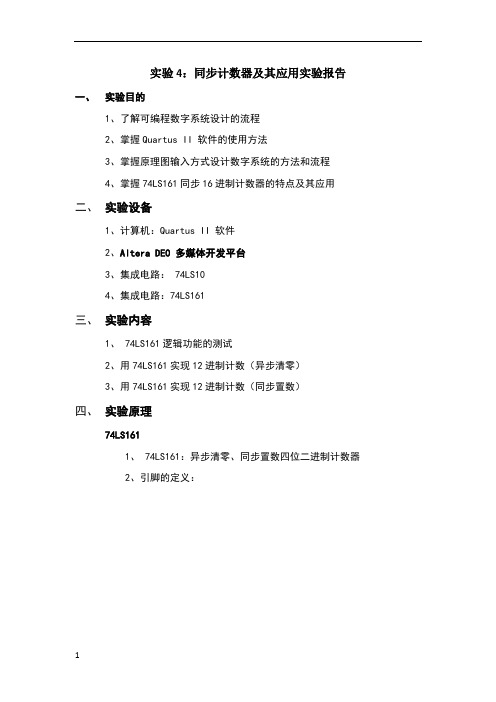

实验4：同步计数器及其应用实验报告
一、实验目的
1、了解可编程数字系统设计的流程
2、掌握Quartus II 软件的使用方法
3、掌握原理图输入方式设计数字系统的方法和流程
4、掌握74LS161同步16进制计数器的特点及其应用
二、实验设备
1、计算机：Quartus II 软件
2、Altera DE0 多媒体开发平台
3、集成电路： 74LS10
4、集成电路：74LS161
三、实验内容
1、 74LS161逻辑功能的测试
2、用74LS161实现12进制计数（异步清零）
3、用74LS161实现12进制计数（同步置数）
四、实验原理
74LS161
1、 74LS161：异步清零、同步置数四位二进制计数器
2、引脚的定义：
使用74161实现16进制和12进制
1)首先使用quartus软件建立原理图，首先实现16进制，所以
只需要将需要的输入输出接到相应的引脚上，其中需要注意的
是我们需要让这个板子开始工作，所以需要将T和P引脚接响
应的高电压，然后将cp信号接入相应的输入；q0q1q2q3接到
相应的输出就可以了，然后编译。
现在在建立波形文件完成仿
真，通过仿真结果就可以看到自己的电路是否正确。
最后一步
就是实现在FPGA上的应用，我们需要做的就是给原来的原理
图分配相应的引脚，然后重新编译后，插入线就可以看到仿真
结果了。
2)12进制可以采取两种方式，也就是同步置数和异步清零两种
方式，我使用的异步清零，从而只需要对q0q1q2q3在12的时
候执行清零的动作就可以了，也就是加一个而输入的与非门就
可以了。
五、实验结果。
实验四 十进制加法计数器设计

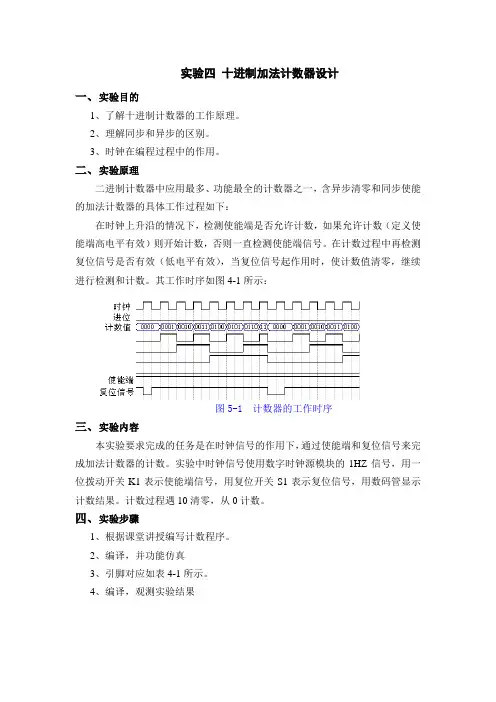

实验四十进制加法计数器设计
一、实验目的
1、了解十进制计数器的工作原理。
2、理解同步和异步的区别。
3、时钟在编程过程中的作用。
二、实验原理
二进制计数器中应用最多、功能最全的计数器之一，含异步清零和同步使能的加法计数器的具体工作过程如下：
在时钟上升沿的情况下，检测使能端是否允许计数，如果允许计数（定义使能端高电平有效）则开始计数，否则一直检测使能端信号。
在计数过程中再检测复位信号是否有效（低电平有效），当复位信号起作用时，使计数值清零，继续进行检测和计数。
其工作时序如图4-1所示：
图5-1 计数器的工作时序
三、实验内容
本实验要求完成的任务是在时钟信号的作用下，通过使能端和复位信号来完成加法计数器的计数。
实验中时钟信号使用数字时钟源模块的1HZ信号，用一位拨动开关K1表示使能端信号，用复位开关S1表示复位信号，用数码管显示计数结果。
计数过程遇10清零，从0计数。
四、实验步骤
1、根据课堂讲授编写计数程序。
2、编译，并功能仿真
3、引脚对应如表4-1所示。
4、编译，观测实验结果
表4-1 引脚对应表
五、实验现象与结果
以设计的参考示例为例，当设计文件加载到目标器件后，看是否自动计数，按下S1键后，是否从零开始计数。
六、实验报告
1、绘出仿真波形，并作说明。
2、进一步熟悉QUARTUSII软件。
3、将实验原理、设计过程、编译仿真波形和分析结果、硬件测试结果记录下来。
数电实验报告：实验4-计数器及应用161
广东海洋大学学生实验报告书（学生用表）实验名称实验名称课程名称课程名称课程号课程号学院学院((系) 专业专业班级班级学生姓名学生姓名学号学号实验地点实验地点实验日期实验日期实验4 计数器及其应用一、实验目的1、熟悉中规模集成计数器的逻辑功能及使用方法、熟悉中规模集成计数器的逻辑功能及使用方法2、掌握用74LS161构成计数器的方法构成计数器的方法3、熟悉中规模集成计数器应用、熟悉中规模集成计数器应用二、实验原理计数器是典型的时序逻辑电路，它是用来累计和记忆输入脉冲的个数．计数是数字系统中很重要的基本操作，集成计数器是最广泛应用的逻辑部件之一。
计数器种类较多，按构成计数器中的多触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；步计数器和异步计数器；根据计数制的不同，根据计数制的不同，根据计数制的不同，可分为二进制计数器、可分为二进制计数器、可分为二进制计数器、十进制计数十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器。
还有可预置数和可编程序功能计数器等。
本实验主要研究中规模十进制计数器74LS161的功能及应用。
的功能及应用。
1、中规模集成计数器74LS161 是四位二进制可预置同步计数器，由于它采用4 个主从JK 触发器作为记忆单元，故又称为四位二进制同步计数器，其集成芯片管脚如图元，故又称为四位二进制同步计数器，其集成芯片管脚如图11所示：所示：管脚符号说明：电源正端Vcc ，接+5V ；异步置零（复位）端Rd ；时钟脉冲CP ；预置数控制端数控制端 A 、B 、C 、D ；数据输出端；数据输出端 QA 、QB 、QC 、QD ；进位输出端；进位输出端 RCO ：使能端：使能端EP EP EP，，ET ET；预置端；预置端；预置端LD ；图1 74LS161 管脚图管脚图GDOU-B-11-112该计数器由于内部采用了快速进位电路，所以具有较高的计数速度。
实验四 8253定时计数器应用
实验四8253定时/计数器应用1.实验目的掌握8253命令字的设置及初始化和8253的工作方式及应用编程2.实验内容8253是INTEL公司生产的通用外围接口芯片之一，它有3个独立的16位计数器，计数频率范围为0－2MHZ。
它所有的计数方式和操作方式都可通过编程控制。
其功能是延时终端、可编程频率发生器、事件计数器、倍频器、实时时钟、数字单稳和复杂的电机控制器。
3.实训步骤实现方式0的电路图。
设8253端口地址为：40H-43H要求：设定8253的计数器2工作方式为0 ，用于事件计数，当计数值为5时，发出中断请求信号，8088响应中断在监视设备上显示M。
本实训利用KK1作为CLK输入，故初值设为5时，需按动KK1键6次，可显示一个M.实验七 8253定时/计数器应用实验一．实验目的1.熟悉8253在系统中的典型接法。
2.掌握8253的工作方式及应用编程。
二．实验设备TDN86/88教学实验系统一台三．实验内容（一）系统中的8253芯片图7-1 8253的内部结构及引脚1. 8253可编程定时/计数器介绍8253可编程定时/计数器是Intel公司生产的通用外围芯片之一。
它有3个独立的十六位计数器，计数频率范围为0-2MHz。
它所有的计数方式和操作方式都通过编程的控制。
8253的功能是：（1）延时中断（2）可编程频率发生器（3）事件计数器（4）倍频器（5）实时时钟（6）数字单稳（7）复杂的电机控制器8253的工作方式：（1）方式0：计数结束中断（2）方式1：可编程频率发生器（3）方式2：频率发生器（4）方式3：方波频率发生器（5）方式4：软件触发的选通信号（6）方式5：硬件触发的选通信号8253的内部结构及引脚如图7-1所示，8253的控制字格式如图7-2所示。
图7-2 8253的控制字8253的初始化编程如下图：2. 系统中的8253芯片系统中装有一片8253芯片，其线路如图7-3所示。
DW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART: IN AL,21HAND AL,7FHOUT 21H,ALMOV AL,____HOUT 43H,AL ;8253控制口地址A1: MOV AL,____HOUT 42H,ALHLTSTIJMP A1HLTSTIJMP A1MOV AX,014DHINT 10H ;显示’M’MOV AX,0120HINT 10H ;显示空格MOV AL,20HOUT 20H,ALIRETCODE ENDSEND START实验步骤（1）按图接线。
数电实验报告计数器
数电实验报告计数器计数器是数字电路中常见的一种电路元件，用于计数和显示数字。
在数电实验中，我们通常会设计和实现各种类型的计数器电路，以探究其工作原理和性能特点。
本文将介绍数电实验中的计数器的设计和实验结果，并探讨其应用和改进。
一、设计和实现在数电实验中，我们通常使用逻辑门和触发器来实现计数器电路。
逻辑门用于控制计数器的输入和输出，而触发器则用于存储和更新计数器的状态。
以4位二进制计数器为例，我们可以使用四个触发器和适当的逻辑门来实现。
触发器的输入端连接到逻辑门的输出端，而逻辑门的输入端连接到触发器的输出端。
通过适当的控制信号，我们可以实现计数器的正向计数、逆向计数、清零和加载等功能。
在实验中，我们需要根据设计要求选择适当的逻辑门和触发器，并将其连接起来。
然后，通过给逻辑门和触发器提供适当的输入信号，我们可以观察计数器的输出结果，并验证其正确性和稳定性。
二、实验结果在实验中，我们设计了一个4位二进制计数器，并通过适当的输入信号进行了测试。
实验结果表明，计数器能够正确地进行正向计数和逆向计数，并能够在达到最大计数值或最小计数值时自动清零。
此外，我们还观察到计数器的输出信号在计数过程中保持稳定，并且能够及时响应输入信号的变化。
这说明计数器具有较高的稳定性和响应速度，适用于各种计数应用场景。
三、应用和改进计数器在数字电路中有广泛的应用，例如频率分频、时序控制、计时器等。
通过适当的设计和连接，我们可以实现各种复杂的计数功能，满足不同的应用需求。
在实验中，我们还可以对计数器进行改进和优化，以提高其性能和功能。
例如，我们可以增加计数器的位数，以扩大计数范围；我们还可以添加输入输出接口，以实现与其他电路元件的连接和通信。
此外，我们还可以使用更高级的计数器电路，如同步计数器、环形计数器等，以实现更复杂的计数功能。
这些改进和扩展将进一步提高计数器的灵活性和实用性。
总结：通过数电实验，我们了解了计数器的设计和实现原理，并验证了其在实际应用中的性能和功能。
实验四 MSI计数器的应用
实验四MSI计数器的应用一、实验目的：1．熟悉同步计数器的功能及应用特点；2．掌握中规模集成计数器的使用方法及功能测试方法。
二、实验仪器、设备、元器件：1．数字逻辑电路实验仪1台2. 元器件：74LS192（CC40192）CC40161 74LS74（CC4013）74LS00（CC4011）74LS161、74LS20、74LS138 导线若干3. 示波器和万用表三、实验原理：1．掌握利用74LS161及门电路构成任意进制计数器的方法。
2．预习中规模集成电路计数器74LS192的逻辑功能及使用方法。
3．复习实现任意进制计数的方法。
四、实验内容和步骤：1. 用74LS161及74LS138构成5进制计数器，要求画出电路连接图，完成相应测试并记录实验结果。
图10-1 74LS161及74LS138构成5进制计数器设计性实验（1）用2片74LS161和附加门电路构成一个50分频的分频器（提示：可用预置输入数据的方法）。
（2）用两片74LS161和少量的门电路及显示译码器设计一个BCD码的两位十进制计数器。
2.中规模＋进制计数器4LS192是同步十进制可逆计数器，如图10-2所示。
图10-2 74LS192逻辑符号及引脚排列CPu-加计数端 CPD-减计数端 -置数端 -非同步进位输出端 -非同步借位输出端 D0、D1、D2、D3-计数器输入端 CR-清零端Q0、Q1、Q2、Q3-数据输出端表10-1 74LS192逻辑功能表将74LS192的CP接单脉冲源，清零端（）、置数端（）、数据输入端（D3~D0）分别接逻辑开关，输出端（Q3~Q0）接逻辑电平显示插孔；和接逻辑电平显示插孔或译码显示输入的相应插孔。
按表5、1逐项测试，检查是否相符。
（1）清零（CR）当CR=1，其它输入端状态为任意态，此时Q3Q2Q1Q0=0000。
之后，置CR=0，清零结束。
（2）置数当CR=0，CPu、CPD任意，D3D2D1D0任给一组数据， =0时，输出Q3Q2Q1Q0与D3D2D1D0数据相同，此时74LS192处于置数状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．测试40192的逻辑功能
清零 电路
置 数 电 路
减计数 电路
3、用复位法构成五进制计数器
4、计数器的级联使用
连续脉冲
CC40192芯片功能
D0、D1 、D2、D3—计数器输入端 Q0、Q1、Q2、Q3—数据输出端 CR—清除端 LD:置数端 CPU:加法计数CP输入 CPL:减法计数CP输入 CO:进位输出端 BO:借位输出端
40192逻Βιβλιοθήκη 功能表CR LD 1 × 0 0 0 1 0 1 输 入 输 出 74ls192功能表： CPU CPL D3 D2 D1 D0 Q3 Q2 Q1 Q0 0 0 0 0 × × × × × × d c b a d c b a × × ↑ 1 × × × × 加 计 数 1 ↑ × × × × 减 计 数
计数器的设计与应用
一、实验目的
1．学习用集成触发器构成计数器的方法 2．掌握中规模集成计数器的使用方法及功能测 试方法
二、实验仪器和设备
数字实验箱 芯片
CC4013
CC4O192(CC40193)
译码 显示器
译码电路电源， 用时连接 信号输入最 低位是A，
脉冲源
先0---1 先1---0 后1---0 后0---1
四、实验内容
１．用D触发器构成异步二进制加/减计数器
注意ABCD位置
１．用D触发器构成异步二进制加/减计数器
S端接输入:引脚6-8-6-8-开关 R端接输入:引脚4-10-4-10-开关 减法计数器构成：低位触发器的Q端与高一位 的CP端相连接
１、用D触发器构成异步二进制加计数器
(1)按图接线， 接至逻辑电平输出插口，将低位CP0端 接单次脉冲源，输出端Q3、Q2、Q1、Q0接逻辑电 RD 平显示插口，各 接高电平“1”。 （2）清零后，逐个送入单次脉冲，观察并列表记录 Q3~Q0状态。 （3）将单次脉冲改为1Hz的连续脉冲，观察Q3~Q0的 SD 状态。
Q 0P U LD1 D C13 22 D30
CC4013芯片引脚
三、实验原理
所谓计数,就是统计脉冲的个数,计数器就是实现“计数”操 作的时序逻辑电路。 计数器种类繁多。根据计数体制的不同,计数器可分成 二进制（即2n进制）计数器和非二进制计数器两大类 根据计数器的增减趋势不同,计数器可分为加法计数器—— 随着计数脉冲的输入而递增计数的；减法计数器——随着 计数脉冲的输入而递减的,可逆计数器——既可递增、也可 递减的。 根据计数脉冲引人方式不同,计数器又可分为同步计数器— —计数脉冲直接加到所有触发器的时钟脉冲（CP）输入端； 异步计数器——计数脉冲不是直接加到所有触发器的时钟 脉冲（CP）输入端。
