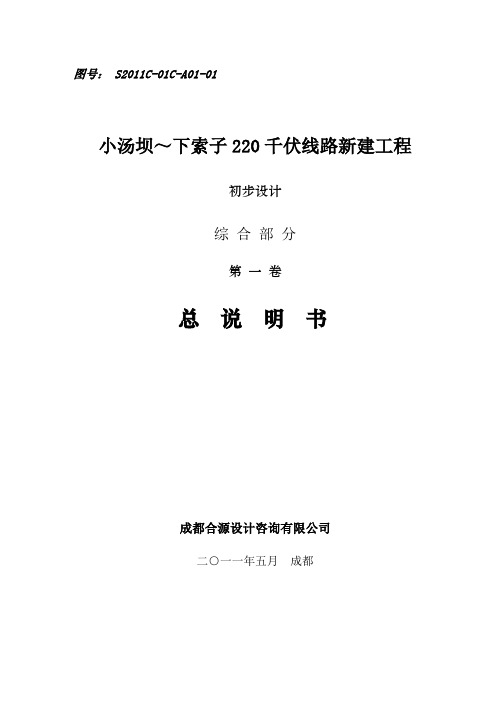

图号：S2011C-01C-A01-01小汤坝～下索子220千伏线路新建工程初步设计综合部分第一卷总说明书成都合源设计咨询有限公司二○一一年五月成都批准：审核：校核：编写：小汤坝～下索子220kV线路新建工程（检索号：S2011C-01C-A01-01）初步设计总目录目录1 总述 (6)1.1 设计依据和设计范围 (6)1.2 线路主要技术特性及经济指标 (7)2 线路路径 (9)2.1 小汤坝变电站出线 (9)2.2 下索子电站升压站进出线 (9)2.3 路径方案 (11)2.4 协议情况 (21)2.5 通信保护部分 (21)3 机电部分 (22)3.1 气象条件 (22)3.2 导地线选型及使用条件 (25)3.3 防振措施 (29)3.4 绝缘配合 (29)3.5 防雷和接地 (32)3.6 绝缘子串及金具 (33)3.7 换位及相序配合 (34)3.8 导线对地和交叉跨越距离 (34)4 杆塔规划及选型 (35)4.1 杆塔规划 (35)4.2 塔型选择 (35)4.3 各塔型规划使用数量 (36)5铁塔与基础 (37)5.1塔型选择及主要设计原则 (37)5.2基础型式选择及主要设计原则 (39)6 环境保护措施 (35)6.1 环境保护措施 (43)6.2 水土保持措施 (43)7 辅助设施 (46)附件一: 康定县对本工程路径方案的批复意见小汤坝～下索子220千伏线路新建工程总说明书附图目录1 总述1.1 设计依据和设计范围1.1.1 设计依据：(1) 《110kV～750kV架空输电线路设计技术规定》（GB50545-2010）(2) 《110～500kV架空输电线路设计技术规程》（DL/T 5092-1999）(3) 四川省电力公司关于小汤坝220千伏输变电可研的批复意见(4) 我公司与业主签定的勘测设计合同；1.1.2 设计范围（1）从小汤坝变电站220kV进线构架挂线点起，至下索子电站升压站220kV出线构架挂线点止，线路全长约23km的单回双分裂220kV送电线路本体设计。
牵引站220kV外部供电线路工程基础作业指导书
XX牵引站220kV外部供电线路工程（二）基础作业指导书施工项目部目录1.编制依据 (1)2.工程概况 (1)3.工程施工说明 (1)3.1 线路方向及基础腿号说明 (1)3.2 线路设计说明 (2)3.3基础施工的其它说明 (2)4.线路复测 (3)4.1复测说明： (3)4.2复测注意事项及安全技术要求： (4)4.3线路复测允许误差： (4)5.基础施工流程 (5)5.1基础分坑 (5)5.2基坑开挖 (7)5.3钢筋绑扎 (8)5.4模板安装 (9)5.5地脚螺栓安装 (10)5.6混凝土浇制 (11)5.7塌落度的制作方法 (11)5.8试块制作方法 (12)5.7拆模及养护 (12)XX牵引站220kV外部供电线路工程（二）基础作业指导书施工项目部5.8土方回填 (12)5.9护坡、排水沟 (12)6.安全文明施工 (12)6.1基坑开挖 (12)6.2模板安装及拆除 (13)6.3混凝土浇制 (13)6.4文明施工注意事项 (13)6.5作业现场标准化 (13)7.质量控制要点 (13)8. 劳动组织及工器具配备 (14)8.1人员组织（一个基础工作面） (14)8.2主要施工工器具（一个基础工作面） (14)9.基础施工常见危险点及预控措施 (16)XX牵引站220kV外部供电线路工程（二）基础作业指导书施工项目部1编制依据1.1《110～500kV架空电力线路施工及验收规范》（GB50233-2005）1.2《110～500kV架空电力线路工程施工质量及评定规程》（DL/T-5168-2002）1.3《电力建设安全工作规程第2部分：架空电力线路》（DL5009.2-2013）1.4《建筑地基基础施工质量验收规范》（GB50202-2002）1.5《混凝土结构工程施工质量验收规范》（2010版）（GB50204-2002）1.6XX牵引站220kV外部供电线路工程（二）基础施工设计图纸及相关文件2工程概况在北甘旗牵引站东北新建一座220kV功然开关站，新建2回220kV线路，本项目为220kV哈达-功然线路，线路导线为选择JL/G1A-400-48/7，地线采用一根24芯OPGW光缆。
江苏省某220kv送电线路工程电力施工组织设计
江苏省某220kv送电线路工程电力施工组织设计编制依据工程概况与工程实施条件分析工程概述工程设计特点、工程量施工实施条件及自然环境分析项目施工治理组织结构项目治理组织结构项目治理职责工程要紧负责人简介工期目标和施工进度打算工期目标及分解施工进度打算及编制说明进度打算图表进度打算风险分析及操纵措施质量治理体系质量目标及分解质量治理组织机构质量治理要紧职责质量操纵措施质量薄弱环节及预防措施安全治理体系安全目标及分解安全治理组织机构安全治理要紧职责安全操纵措施危险点、薄弱环节分析推测及预防措施环境爱护与文明施工体系施工引起的环保问题及爱护措施文明施工的目标、组织结构和实施方案工地治理和施工平面布置施工平面布置工地治理方案与制度施工方法与资源需求打算劳动力需求打算及打算投入的施工队伍施工方法及主施工机具选择施工机具需求打算材料、消耗材料需求打算资金需求打算施工治理与和谐技术治理及要求物资治理及要求资金治理及要求作业队伍及治理人员治理及要求和谐工作〔参建方、外部〕分包打算与分包治理打算、统计和信息治理资料治理降低成本打算与措施编制依据⑴**送电线路工程施工承包合同。
⑵国家、地点和行业颁发的有关工程建设的法律、法规。
⑶公司«治理手册、程序文件汇编»及各项工程治理制度。
⑷类似工程的施工体会。
⑸现场调查资料等。
工程概况与工程实施条件分析工程概述本工程线路长度为，新建线路起于**北侧出线构架东起、间隔，至于**总降变东侧出线构架北起、间隔，导线为×，地线根为分流地线，另一根为。
()项目法人：**()监理单位：**监理。
()设计单位：**设计。
()施工单位：**。
()建设地点：**开发区。
()工期要求：**年**月**日开工，**年**月**日竣工，工期日历天。
工程设计特点、工程量地势地质本线路所经地段地势平坦，河网及农田灌溉渠道密布，水塘较多，水系发育。
要紧跨过本线路跨过电力线条次，电力线条次,高速公路条次，跨过等级公路条次，跨过通航河流处，房屋处，具体跨过情形见下表。
某220kv输电线路杆塔基础施工设计说明书
目录一. ..................................... 概述21.1工程概况 (2)1.2编写依据 (3)二. 施工准备 (5)2.1接桩 (5)2.2材料点（施工驻点）选择 (7)2.3施工测量（复测） (7)2.4工地运输 (7)三. ....................................... 基础施工103.1混凝土杆基础施工 (10)3.2铁塔基础施工 (12)3.3基础作业工艺流程图 (20)3.4混凝土配合比计算 (21)四. ................................................. 铁塔基础施工工艺及技术措施 (23)五. 质量标准及检验要求 (36)六. 安全措施及文明施工 (39)七. ....................................... 组织措施41八. 结束语 (42)二概述1.1工程概况本工程为220kV架空输电线路全长61.5公里，全线路杆塔总共167 基，其中混凝土杆82基，铁塔85基。
导线采用2X LGJQ-300分裂导线，地线采用两根GJ-50避雷线。
本工程根据地质水文资料，沿线主要地层为黄土状亚粘土，呈浅黄色、褐黄色，中密稍湿，地下水位均在8米以下。
本工程地势起伏变化较大，除电厂出口地形平坦外，其它地段地形变化大，台地多，冲沟多，部分冲沟宽而深，全线路越山河、河流、水库等较多，跨距大可供大车运输的道路很少，所以运输比较困难，大部分杆塔需人共搬运。
1.1.1工程技术特性：气象条件：最大设计风速30m/s;最大覆冰厚度10mm电压等级：220千伏；建设性质：新建架空输电线路；导线：2X LGJ-300;地线：一根为GJ-50地线；1.1.2地形、地貌及地质情况根据岩土工程勘察报告，本线路沿线主要地层为黄土状亚粘土，呈浅黄色、褐黄色，中密稍湿，地下水位均在8米以下。
220kV变电站工程施工临时用电临电方案
艾山220KV变电站工程施工临时用电方案批准人：审核人：编制人：2010年10月实施目录一、工程概况二、工程施工工艺要求三、施工现场及办公、生活区临时供电方案的确定四、设计计算内容五、具体计算六、临时用电管理制度七、接地八、施工安全措施九、设计说明十、附图一、工程概况：（一）工程建设意义：为满足邳州市用电增长需求，改善电网结构，建设220千伏艾山输变电工程。
（二）工程建设规模（1）艾山变电站：本期新建220千伏变电站，远景3台180兆伏安主变压器，本期建设1台180兆伏安主变，电压等级220/110/35千伏；220千伏出线远景8回，本期4回（岱山2回，邵场2回）；110千伏出线远景14回，本期4回；35千伏出线远景、本期无出线。
220千伏接线本期采用双母线接线，设母联断路器；远景双母线单分段接线。
110千伏接线本期采用双母线接线，设母联断路器；远景接线形式不变。
35千伏接线本期采用单母线接线；远景采用单母线分段接线。
核定本期总用地面积2.6792公顷（合40.188亩），其中围墙内2.5732公顷（合38.598亩），进站道路面积0.0367公顷（合0.551亩），围墙外1米征地面积0.0692公顷（合1.039亩）。
新建二次设备室及功能用房433.84平方米，35千伏屋内配电装置室446.96平方米，全站总建筑面积880.8平方米。
（2）线路工程：本工程线路总长约为20.8公里，其中，邵场变出口段2公里采用220/35千伏同塔四回路混压设计建设，其它段采用同塔双回路架设。
220千伏部分导线采用2×LGJ-400/35钢芯铝绞线，分裂相垂直布置；35千伏部分导线采用LGJ-185/25钢芯铝绞线。
避雷线一根采用JLB40-150铝包钢绞线，另一根采用OPGW-145复合光缆地线。
由江苏中淮建设集团有限公司承建（土建及水电），国网北京经济技术研究院设计，江苏宏源电力建设监理有限公司负责监理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
220kV邳州南至祁庄线路工程施工图说明书国网北京经济技术研究院工程设计：甲级 A111003007工程勘察：乙级 013225-ky2010年9月江苏徐州220kV邳州南至祁庄线路工程施工图说明书批准: 日期：审核:校核：编写:目录1 总述 (1)1.1设计依据 (1)1.2建设规模和设计范围 (1)1.3 “两型三新”设计建设导则执行情况 (1)1.4 建设单位、设计单位及建设期限 (3)2 线路概况 (4)3 线路路径 (5)3.1线路路径影响因素 (5)3.2线路路径设计原则 (5)3.3线路路径简述 (5)3.4变电站进出线间隔 (6)3.5交通情况 (7)3.6跨越情况 (7)3.7地形、地貌 (7)4 机电部分 (8)4.1 气象条件 (8)4.2 地震烈度 (8)4.3 导、地线的型号选择 (8)4.4 防雷接地及绝缘配合 (8)4.5 导地线防振措施 (11)4.6 导线排列方式 (11)4.7 金具 (11)4.8导线换位与倒相 (11)5 杆塔与基础 (6)5.1 铁塔部分 (12)5.2基础部分 (13)1 总述1.1 设计依据1.1.1江苏省电力公司文件苏电发展[2009]299号《关于2010年220千伏项目包(ST2010220)徐州地区第一批项目可行性研究报告的批复》。
1.1.2规划部门对线路路径的批复意见。
1.2 建设规模和设计范围1.2.1由邳州南220kV构架至220kV祁庄变构架止送电线路工程设计；1.2.2 光纤复合架空地线设计；1.2.3本工程的施工图概算书。
1.3 “两型三新”设计建设导则执行情况1.3.1线路规划：全线部分采用同塔双回架设，部分地段采用同塔多回路，提高了输电走廊的利用率。
1.3.2路径选择：避开了人口密集的村庄，避免了大面积的房屋拆迁。
线路测量时采用了GPS定位等新技术。
1.3.3设计气象条件：根据沿线气象资料的数理统计结果，参考附近已有线路的运行经验，合理的进行设计。
覆冰厚度地线比导线增加5mm。
1.3.4电气部分：通讯采用光纤复合架空地线（OPGW）；防振采用经济性较高的FDN系列防振金具；绝缘配合采用泄漏比距法，复合绝缘子两端均加装均压环。
1.3.5铁塔部分：本工程设计所选塔型原则上采用省公司网典设220kV 输电线路分册中的2E2模块。
直线塔Q420使用达15％左右，转角塔Q420使用达25％左右。
1.3.6基础部分：优先采用原状土基础，大荷载和液化地段采用灌注桩基础，部分加设联梁。
1.4 建设、施工、运行、监理、设计单位1.4.1 建设单位: 徐州供电公司1.4.2 施工单位: 待招标1.4.3 运行单位: 徐州供电公司1.4.4 施工监理单位：待招标1.4.5 设计单位: 国网北京经济技术研究院2 线路概况220kV邳州南位于邳州市东部开发区炮车境内，系统接入和建设规模为220kV远期12回，本期8回，其它4回线路均考虑为远期预留。
本期回线路为至柳沟2回、至祁庄2回、邵梨开断环入4回。
220kV祁庄变位于议堂镇虎丘村西北，251省道（枣泗公路）东侧，系统接入和建设规模为220kV远期8回，本线路为从南往北第7#、8#间隔出线。
从220kV邳州南开关站出线至220kV祁庄变的双回送电线路，导线型号为2×LGJ-400/35，推荐线路方案长度约为28.2km。
3 路径方案3.1线路路径影响因素由于本工程线路路径途经为邳州市,经过现场踏勘后,发现影响线路路径的因素主要有以下几个方面：1）在地理位置上看，邳州南和祁庄两个变电站间的线路需中间有邳州市区、京杭运河、徐连高速公路等障碍，限制了线路路径的选取。
2）邳州南开关站西侧开发区已初具规模，部分企业已经进入，对线路路径选取有一定的影响。
3）邳州南至祁庄线路与多条线路交跨，包括500kV徐塘电厂至双泗线路、220kV岱山至姚湖(500kV设计220kV运行)、220kV邵梨4971/4972线、110kV祁庄至邳州线路、110kV邵场至土山等线路，开僻新的线路路径非常困难。
3.2线路路径设计原则经详细现场踏勘后，综合考虑多方面的因素，线路路径选取本着以下几个原则：1）尽量节省线路通道、节省土地资源，路径选取尽量“沿河、沿路、沿线”。
2）尽量避让城镇，减少对城区、规则区、开发区的影响。
3）避让拟建、在建的公路、铁路，或考虑对其的影响。
4）尽量避让村庄，减少对居民的影响，选择合适的公路跨越点。
5）尽量减少改造其它送电线路的工程量。
3.3线路路径简述本线路由220kV邳州南开关站西侧出线，出线间隔为从南往北第3#、4#间隔，线路出线后跨过徐连高速公路、穿越220kV岱山至姚湖线路，然后平行与岱姚线向西，在后宝车村北线路跨过邳州汽车检测站继续平行与岱姚线架设。
线路跨越京杭运河主河面后，穿越岱姚线然后平行与220kV邵梨4972线架设，线路在庄圩村北侧跨越220kV邵梨4971/4972线后沿彭河北侧架设。
在姚场村附近线路左转穿越500kV徐塘电厂至双泗线路，然后在龚湖村北线路向西偏南架设，接入220kV祁庄变，线路长度约25.0km，其中J1－J10段为同塔四回路设计，长度约为15km。
本线路路径方案已取得地方规划部门的同意。
3.4线路穿越500kV方案线路穿越220kV岱山至姚湖线路(线路按500kV设计目前降压为220kV运行)共有2处，1处在邳州南出口段，需穿越岱姚线96＃（呼高48米），穿越点岱姚线对地35.4米，为保证穿越点安全距离，需将邳州南至祁庄线路穿越档避雷线降低至上、中导线横担塔身横隔面位置；另一处位于京杭运河南侧J5-J6线路段，需穿越岱姚线77＃（呼高39米），穿越点岱姚线对地约28米，为保证穿越点安全距离，考虑将4回路分成2个双回沿77＃塔两侧穿越。
线路穿越500kV徐塘电厂至双泗线路共有1处，穿越塔型为双回路，穿越点500kV导线对地约32米，为保证穿越点安全距离，穿越塔型采用2Y2-CY2。
3.5变电站进出线布置邳州南出线间隔为从南往北第3#、4#间隔，邳州南变220kV间隔名称排列如下：南北祁庄变220kV间隔名称排列如下，本期间隔为8#、9#：南北3.6 交通情况本工程线路交叉跨越物相对较多，线路经过地区虽有村间公路但路况较差，施工运输条件一般，部分塔位运输困难。
3.7跨越情况3.7.1 对跨越房屋的要求本工程线路当跨越三层以上房屋时，按实际的房屋高度进行跨越，二层以下的房屋按13m考虑跨越。
3.7.2 全线交叉跨越情况如下表：3.8 地形、地貌本工程地形基本平坦，地面高程在23.0～26.8m之间,地貌属黄淮冲积平原区的一部分，沿线所跨越的河流及灌溉渠道的堤岸基本稳定,水位一般在 1.0-1.5m之间,地下水质对混凝土无腐蚀性。
请详见岩土工程勘察报告。
4 机电部分4.1 气象条件根据国电公司典型设计气象条件模块，本工程采用的气象条件如下表：4.2 地震烈度根据根据《中国地震动参数区划图》（GB18306-2001）和《建筑抗震设计规范》（GB50011-2001）。
线路途经境内地震烈度为8度区，设计基本地震加速度值为0.2g。
4.3 导、地线的型号选择4.3.1根据可研评审意见，本工程导线采用2×LGJ-400/35型钢芯铝绞线(双分裂导线), 避雷地线一根采用JLB40-150铝包钢绞线；另一根地线采用光纤复合架空地线OPGW（36芯）。
根据系统的短路电流资料,结合线路运行状况(S = 0.25秒，环境起始温度+40℃，最高温度+200℃)，分流地线采用JLB40-150型能满足热稳定要求。
导线的机械物理特性如下表：OPGW光纤指标需满足通信要求、线路发生接地短路故障时，流经OPGW的故障电流所产生的热量不影响光纤的传输质量和OPGW机械特性、短路时间取0.25秒。
4.4 防雷接地及绝缘配合4.4.1 绝缘配合根据省公司已审定的污秽区域图及已投运的 220kV线路绝缘配合实际情况，本工程全线泄漏比距取3.0cm/kV进行设计。
a）直线悬垂串采用：FXBW-220kV/100kN型复合绝缘子串，其泄漏比距不小于3.0cm/kV。
b）非直线耐张串采用：U160BP/155D-100*16片双联绝缘子串, 其泄漏比距为3.2cm/kV。
c）跳线串采用FXBW-220kV/100kN型复合绝缘子串(加重锤),其泄漏比距不小于3.0cm/kV。
4.4.2 最小空气间隙本工程线路所经过的地段海拔高度均在1000m以下，带电部分与塔体接地部分最小空气间隙按《110～500kV架空送电线路设计技术规程》要求如下：220kV合成绝缘子两端均加装均压环。
当塔高不超过40m时，合成绝缘子干弧距离不小于2000mm，当塔高超过40m时，其合成绝缘子则采用加长型合成绝缘子，此时过电压的空气间隙值应符合电气距离的要求。
4.4.3 防雷保护a）本工程全线杆塔架设两根避雷线,新架双回铁塔保护角在0度。
b）本工程变电站进出线2km范围内的线路其耐雷水平不低于110kA 进行设计。
c）本工程铁塔应逐基接地，接地装置埋深0.8m，其接地装置均采用Φ14园钢，接地装置均采用绕铁塔基础敷设的闭合式接地装置，一般地区的工频接地电阻值小于10Ω；塔高超过40m，其接地电阻小于5Ω。
d）本工程接地电阻按《交流电气装置的接地》（DL/T621-1997）规定进行设计。
4.5 导、地线防振措施本工程线路所经过地区，地形平坦，开阔，导线防振锤采用FDN-5型防振锤、地线采用FDN-3型防振锤防振。
4.6 导线排列方式本工程线路导线为双分裂导线，采用垂直排列方式，间距为400mm,在两端变电站进出线档双分裂导线呈水平排列方式，间距为400mm。
4.7 金具4.7.1 本工程的导、地线联接金具大部采用电力工业部（1996修订本）《电力金具产品样本》中定型产品。
详见金具组装图。
4.7.2 本工程导线耐张线夹及导线、地线接续的均采用液压式。
4.8导线换位与倒相4.8.1 本工程线路不考虑换位。
4.8.2 本工程避雷线的架线方式采用直接接地型式。
为便于测量变电站内接地网的接地电阻值，变电站构架上避雷线挂线方式采用U70CN绝缘子挂线方式。
5 杆塔与基础5.1 铁塔部分5.1.1，概述：本工程线路位于邳州市境内，线路所经地区为当地的水旱两用田，地貌上属黄淮冲洪积堆积平原的一部分地形平坦,视野开阔.交通不太便利.5.1.2，铁塔简介：本工程所选用的双回铁塔为江苏省公司的标准化设计图册选用的对应的2E2模块。
2Y2-CY2为穿越塔。
四回路部分选用2/2A系列塔，上述铁塔在我省多个地区均使用过，有丰富的施工和运行经验。
按国网要求，部分塔材采用Q420高强钢。
