三丰数据采集仪使用说明
三丰量具的使用方法
三丰万分表的使用方法[1]:零位调整指针式万用表的表头中,下部都有一个机械螺丝——机械调零。
MF—10型应水乎放置。
每次使用万用表时,应先检查指什是否在标度尺的起始点上。
如果移动了,则可调节此零位调节",使表针回到标皮尺的起始点上。
直流电压的测量将范围选择开关旋至直流电压“v”的范围需要的测虽电压的量跟上。
然后将仪表并联接入测量电路,电流方向必须遵从在端钮上标明的极性。
如果发现表针反向冲击,则说明表笔的极性接反,应调换过来。
如测前不知测量电路两点电位的高低。
则应使一表笔触及电路其中一点,另一表笔迅速触碰另一点,看表针冲击的方向,找出电路被到点电位的高低。
测量电压时,选择合适的量限很重要。
量限选大了,会增加测量误差,选小了表针击冲大,易打弯表针,还可能使表头损坏。
如果测量前不知道被测点电压的数值范朗,应先选用最大量限测一下,侧出数值范围后,再用适当量限进行测量。
量限选择应尽可能选得接近于被侧的量,使指针有较大的偏转角,以减少测量时的视差。
交流电压的测量测量交流电压的方法与直流相似,只要将范围选择开关旋至待测纱交流电压量程上即可。
测量交流电压的额定频率为45—1500千赫,可扩展至5000千赫,其电压波形在任意瞬时值与基本正弦波差值,不应超过正负2%,否则测量误差会很大。
为了取得准确的测量结果,仪表的公共极“*”,应与讯署发生器的负极(接机壳端)相联,如果接反了,则误差会增加很多。
其原因是仪表机件对地具有分布电容。
如被测交流电压中含有直流成分,应在一表笔上串入一个500伏以上0.1微法的电容。
直流电流的测量将范围选择开关旋至电阻“欧姆”范围内,并选好量限。
测量之前,应先将两表笔短接(即两金属头相接触)。
调整零欧姆调整器,使指针指在零欧上。
如果调不到零欧,说明电池电压不足,应更换。
每换一次量限,都应重调零欧调整器,使表针归浑。
测电阻时,应避免手碰到来笔的金屈探针上,以免格人体电阻并联在被测电阻上,影响测量的准确性。
采集仪使用说明

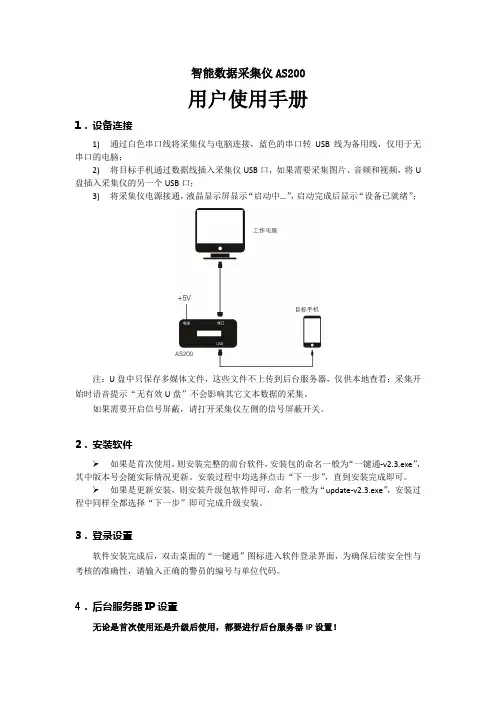

智能数据采集仪AS200用户使用手册1．设备连接1)通过白色串口线将采集仪与电脑连接，蓝色的串口转USB线为备用线，仅用于无串口的电脑；2)将目标手机通过数据线插入采集仪USB口，如果需要采集图片、音频和视频，将U 盘插入采集仪的另一个USB口；3)将采集仪电源接通，液晶显示屏显示“启动中…”，启动完成后显示“设备已就绪”；注：U盘中只保存多媒体文件，这些文件不上传到后台服务器，仅供本地查看；采集开始时语音提示“无有效U盘”不会影响其它文本数据的采集。
如果需要开启信号屏蔽，请打开采集仪左侧的信号屏蔽开关。
2．安装软件如果是首次使用，则安装完整的前台软件，安装包的命名一般为“一键通-v2.3.exe”，其中版本号会随实际情况更新。
安装过程中均选择点击“下一步”，直到安装完成即可。
如果是更新安装，则安装升级包软件即可，命名一般为“update-v2.3.exe”，安装过程中同样全都选择“下一步”即可完成升级安装。
3．登录设置软件安装完成后，双击桌面的“一键通”图标进入软件登录界面，为确保后续安全性与考核的准确性，请输入正确的警员的编号与单位代码。
4．后台服务器IP设置无论是首次使用还是升级后使用，都要进行后台服务器IP设置！登录后，在右上角点击设置（齿轮图标），在其中的“网络设置”中填写后台的IP地址并保存。
如下图，将“127.0.0.1”更换为后台IP：5．采集项设置在上述设置窗口的“采集项”一栏中设置需要的采集项，勾选需要采集的项目后保存。
6．采集将采集仪正确地连接电脑与目标手机，如下图所示，点击“开始检查”即可一键式采集：7．上传采集完成后，点击上方的“上传”按钮：1)填写正确的手机持有人姓名、身份证号或其它有效证件号；2)如果未采集到手机号码，请手工输入；3)案事件编号和人员编号目前不做要求，在B和R字母后填入任意数字直到无法输入即可，或者直接清空（后续版本会视需求定义或删除该输入项）；4)最后点击上传，即可将数据传到后台服务器。
三丰SJ210操作规程
三丰SJ210操作规程三丰SJ210是一种便携式的三坐标测量仪器，广泛应用于精密制造、机械加工、汽车、航天等行业。
为了能够正确、高效地操作SJ210，以下是一份操作规程。
一、准备工作1. 确保SJ210测量台面平整、稳定，无干扰物。
2. 检查SJ210是否处于正常工作状态，确认电池电量充足。
3. 准备好需要测量的零件以及相应的夹具、夹具台等。
二、开机与关机1. 开机：按下SJ210侧面的电源开关，待显示屏亮起并显示操作界面后，即可开始操作。
2. 关机：长按SJ210侧面的电源开关，出现关机提示后，按照提示操作即可。
三、测量操作1. 选择测量模式：在SJ210操作界面中，通过触摸屏或按键选择测量模式，如点测量、线测量、圆测量等。
2. 定位参考点：使用夹具夹住待测对象，通过调节夹具、夹具台等，确保待测对象与测量台面之间垂直、水平等。
然后，在SJ210上选择合适的参考点，使其与待测对象对齐。
3. 开始测量：按照测量模式相关的操作步骤，从起始点开始测量，将SJ210探头轻轻触碰待测对象表面，待测量完成后，将探头移开。
4. 测量数据处理：SJ210会自动记录测量数据，并显示在操作界面上。
根据需要，可以进行数据处理，如计算线段长度、角度等。
5. 多点测量：在测量过程中，可以选择多个测量点，再进行相应的测量操作。
记得在每次测量前，重新定位参考点。
四、数据输出与保存1. 数据输出：SJ210可以通过USB接口或无线蓝牙方式，将测量数据输出至电脑或其他设备中。
按照需要进行设置，并按照操作提示操作即可。
2. 数据保存：在SJ210中，可以选择将测量数据保存至其内部存储器中。
也可以选择将数据保存至外接设备（如U盘、SD卡等）。
根据需要进行设置，并按照操作提示操作即可。
五、注意事项1. 在使用SJ210时，应注意保护其探头，避免碰撞或摔落，以免损坏探头。
2. 在操作过程中，应注意保持测量环境清洁、整齐，避免灰尘、油污等物质对测量结果产生干扰。
三丰粗糙度仪SJ-301说明书
2.1 超薄按键功能测量开始／停止，打印，测量情况通知，数据输出，和另一些SJ-301超薄按键的操作功能。
在这里介绍每个超薄按键的功能。
显示超薄按键带超薄按键和轻触面板的SJ-301SJ-301超薄按键显示和轻触面板。
本章介绍基本的功能，是轻触面板上的超薄按键、轻触面板、屏幕的展列。
2-1每个按键功能开始和停止打印。
按压该键开始打印，再次按压将停止打印。
提示：打印相关信息，请参阅4.5“Printing Measured Results ”。
[FEED] key送打印纸[CONDITION READ] key调用测量条件存储器当中的记忆内容会显示到显示器上。
该功能因此被强制切换。
• 测量情况通知按压该键显示选择文件窗口在轻触面板上。
在窗口中轻触头条选择文件之后选择所需的文件名。
头条提示：测量情况文件也能通知测量设置与显示屏上。
关于测量情况文件请参阅8.2“保存/取消测量情况”。
• 强制转换强制转换是当按压[POWER]键的时候一会儿为[COONDITIONREAD]键。
重要信息强制转换只能在内置电池使用时。
如果SJ-301不使用时间超过一年半以上的话，内置电池可能会放电。
为了避免强制转换，电池不能放在设备里。
其他的原因也可能导致电池额外放电。
提示强制转换的详细资料，请参阅11.3电池充电强制转换2. 超薄按键和轻触面板设计的SJ －301[DATA]key输出SPC 数据到一个数据处理器等等，和存储在一个记忆卡。
它也能使用语言转换。
• SPC 数据输出SJ-301预先连接到数据处理器。
因此，设置功能[DATA]键为SPC 数据输出。
如果按压[DATA]键后，SPC 数据输出被运行参数输出到显示器上，屏幕上缺少部分数据。
提示 关于SPC 数据输出请参阅9.1“SPC 输出” 。
标准的轮廓数据存储记忆卡预先在 SJ-301 中插入一张记忆卡片。
因此,将[DATA]的关键输出数据的功能设定到记忆卡。
三丰三坐标的操作说明

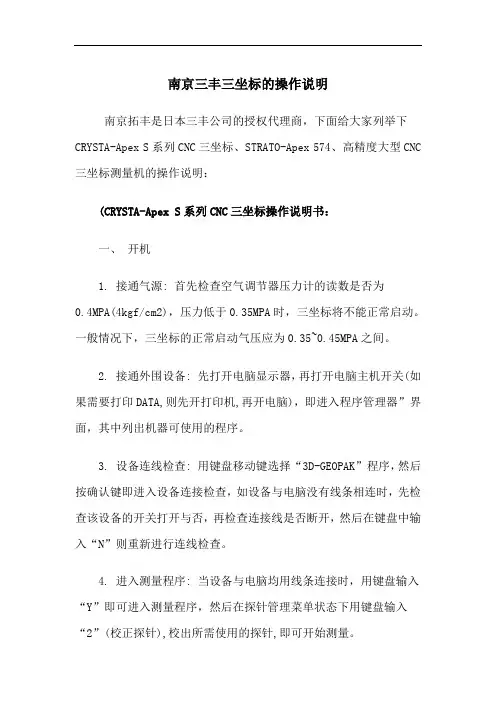

南京三丰三坐标的操作说明南京拓丰是日本三丰公司的授权代理商，下面给大家列举下CRYSTA-Apex S系列CNC三坐标、STRATO-Apex 574、高精度大型CNC 三坐标测量机的操作说明：(CRYSTA-Apex S系列CNC三坐标操作说明书：一、开机1. 接通气源: 首先检查空气调节器压力计的读数是否为0.4MPA(4kgf/cm2)，压力低于0.35MPA时，三坐标将不能正常启动。
一般情况下，三坐标的正常启动气压应为0.35~0.45MPA之间。
2. 接通外围设备: 先打开电脑显示器，再打开电脑主机开关(如果需要打印DATA,则先开打印机,再开电脑)，即进入程序管理器”界面，其中列出机器可使用的程序。
3. 设备连线检查: 用键盘移动键选择“3D-GEOPAK”程序，然后按确认键即进入设备连接检查，如设备与电脑没有线条相连时，先检查该设备的开关打开与否，再检查连接线是否断开，然后在键盘中输入“N”则重新进行连线检查。
4. 进入测量程序: 当设备与电脑均用线条连接时，用键盘输入“Y”即可进入测量程序，然后在探针管理菜单状态下用键盘输入“2”(校正探针),校出所需使用的探针,即可开始测量。
二、关机1、首先将各坐标轴返回到机械坐标原点，再输入“EX”(退出测量软件)命令，返回到“程序管理器”介面。
2、按键盘“F8”键，在提示菜单下输入“Y”，即退出“程序管理器”，返回到DOS操作系统; 关闭打印机(如果已打开)，再关闭显示器，然后关闭电脑电源，关掉三坐标电源。
注意：每次测量前必须校正探针!STRATO-Apex 574操作说明书:一、开机1、接通气源: 先检查空气调节器压力计的读数是否为0.4MPA(4kgf/cm2)，压力低于0.35MPA时，三坐标将不能正常启动。
2、一般情况下，三坐标的正常启动气压应为0.35~0.45MPA之间。
3、接通外围设备: 先打开电脑显示器，再打开电脑主机开关(如果需要打印DATA,则先开打印机,再开电脑)，即进入“程序管理器”界面，其中列出机器可使用的程序。
卡尺操作手册
平和精工汽车配件有限公司一：目的为了指导使用人员正确使用及维护此测量仪器，避免因操作失误而影响测量数据的准确性，特制定本操作手册二：适用范围本手册只适用于三丰数显卡尺使用三：测量环境：温度:18～40℃/ 湿度: 55%以下四：卡尺介绍●数显卡尺，是一种测量长度、内外径、深度的量具。
主要由尺体、传感器、控制运算部分和数字显示部分组成。
●卡尺各部件介绍1：外量爪2：内量爪3：阶差测量面4：固定螺钉5：液晶显示屏6：深度测量杆7：尺身8：电池盖9: ZERO/ABS(切换相对测量与绝对测量）10：ON/OFF 按钮11：inch/mm切换按钮12：ORIGN开关13：微调螺旋钮●卡尺常用功能：测外径、内径、高度（深度）、台阶高度等。
●卡尺各部位功能与用途1：外量爪：测量待测件外侧两点间尺寸。
如外径、外长等。
2：内量爪：测量待测件的内侧两点间尺寸。
如内径、内宽等。
3：阶差测量面：测量待测件的台阶高度。
4：锁紧螺钉：需要固定游标滑块在某一位置时，顺时针旋紧螺钉。
5：数字显示屏：测量时，显示所测得的尺寸数据。
6：深度测量杆臂：测量待测件深度。
7：尺身：全尺的主体结构，测量时，通常用右手握住尺身。
9：ZERO/ABS(切换相对测量与绝对测量）★：进行相对测量（INC)时，按以下所述进行：打开卡尺到置零位置，短按ZERO/ABS开关1秒左右，进行显示值的零点设置。
会显示“INC”.此后可以以此为零点开始测量.★： 进行绝对测量（ABS)时，按以下所述进行 ▼ 打开电源时，卡尺总是处于绝对 测量状态，显示绝对数值，▼ 如果未显示“INC ”，可以按原有的状态进行绝对测量.▼ 如果显示屏的左上部显示“INC ”，请按ZERO/ABS 开关2秒以上。
“INC ”消失。
此后可以从绝对圆点进行测量.10：ON/OFF 按钮：进行开关控制 11：inch/mm 切换按钮：英寸和毫米的切换. 12：ORIGN 开关： 进行圆点的设定13: 微调螺旋钮：当需要移动游标滑块较小距离时，可滚动此螺旋钮 。
三丰三坐标操作方法
三丰三坐标操作方法
三丰三坐标操作方法是指使用三丰三坐标仪进行测量和操作的步骤和技巧。
以下是一般的三丰三坐标操作方法：
1. 放置三坐标仪：将三丰三坐标仪放置在平稳的水平面上，并调整仪器的水平度，确保仪器稳定。
2. 定位工件：将待测工件放置在三丰三坐标仪的工作台上，并使用夹具或其他固定装置将工件牢固固定，以保证测量的准确性。
3. 建立工件坐标系：使用测量仪器测量工件的基准面或边缘，并根据需要在工件上标记坐标轴方向和原点位置，以建立工件坐标系。
4. 设置测量参数：根据测量要求和工件特征，设置合适的测量参数，如测量点的数量、测量精度等。
5. 测量操作：使用三丰三坐标仪的测量探头接触工件表面，依次测量需要的点位，并记录测量结果。
6. 数据处理和分析：将测量数据导入计算机软件进行数据处理和分析，如生成三维图形、计算尺寸误差等。
7. 结果评估：根据测量结果和要求，评估工件与设计要求的符合程度，判断工件是否合格。
需要注意的是，在进行三丰三坐标操作时，应遵循以下原则：
- 操作规范：根据仪器的使用说明进行操作，确保测量的准确性和可重复性。
- 保持稳定：在操作过程中要尽量减少外界干扰，保持仪器和工件的稳定，避免造成误差。
- 合理布局：根据测量需要，在测量仪器上合理布置测量点位，以提高测量效率和准确性。
- 注意安全：使用仪器时要注意安全，避免对仪器和工件造成损坏或危险。
以上是一般的三丰三坐标操作方法，具体操作还需根据具体测量需求和仪器的使用说明进行操作。
三丰293-240数显外径千分尺使用说明书
三丰293-240数显外径千分尺使用手册安全注意事项为保障操作者的生产，请遵照本使用手册的指导与说明使用本仪器。
有关出口管制的注意事项作为客户，应同意并遵守客户不得直接或间接违反日本或客户方国家的法律，以及任何有关商品出口，再出口的其它国际协议的行为约定。
警告================================================================== ·本仪器使用的氧化银电池及液晶内部含有刺激性物质。
如不慎将其中含有的液体物质接触到眼睛或皮肤，请立即用清水冲洗，随后向医咨询，如不慎进入口中，请立即用清水冲洗口腔内部，吞咽大量的水然后吐出，随后向医生咨询。
·本测微计接触点顶端异常锋利，操作时请务必小心，以免割伤自己。
====================================================================== 重要事项·请勿分解、改造、以免造成故障。
·不要在温度变化剧烈的环境中使用和存放测微计。
请将测微计放在室温下，另外，先要让本仪器习惯室温后再使用。
·不要将测微计存放在潮湿或油灰尘的环境中。
·在可能会被冷却剂（或类似物质）直接飞溅的场合使用测微计时，务必确保电池盖严密盖紧。
对于带有外部输出装置的测微计，在安装盖子时，确保上紧固定螺丝，并确保盖子不留缝隙。
仪器生锈可能导致仪器发生故障，因而在使用完毕时，因采取防锈措施。
·不要使测微计受到突然地震动，包括掉落或承受过度的外力。
·测量之前，总是先进行调校。
·仪器使用完毕后，请擦拭其上的灰尘、切削碎屑及水渍。
·清洗仪器时，请使用浸润了稀释的中性洗涤剂的软布。
不要使用任何有机溶剂(稀释剂，等)这样有可能使仪器变形或受到损害。
·主轴的设计是为了使其不能从内套管中移出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三丰数据采集仪使用说明
三丰数据采集仪使用说明
三丰数据采集仪系统U-WAVE 系统能够通过Digimatic 协议轻松实现测量工具测的数据通过无线方式传送到PC 电脑端。
该量具数据采集系统友好的用户界面允许键盘输入的数据加载到任何产品软件中，如Excel 或记事本，支持各种SPC软件记录。
无线数据采集器适用于日本三丰*的量具，德国马尔，瑞士TESA，瑞士Sylavc 量具
三丰数据采集仪器完整的一套系统有无线发射器WIFI-U-T，无线接收器WIFI-U-R，以及于量具连接用的数据线组成，一个接收器较多可以同时连接100个发射器
无线通信性能参数
无线标准: 符合IEEE802.15.4
无线通信距离: 大约20m (在可见区域内)
无线通信速度: 250kbps
传输输出: 小于1mW(0dBm)
调试方法: DS-SS (直接序列扩展频谱) 防干扰信号或噪
音。
通信频率: 2.4GHz 频带(ISM 频带: 通用频率)
使用频带: 15 频道(每隔5MHz 2.405 到2.475) 噪音搜索功能可以避免干扰其他通信设备。
注意: 由于通信参数不同，所以该产品与常见Mu-WAVE 不兼容。
