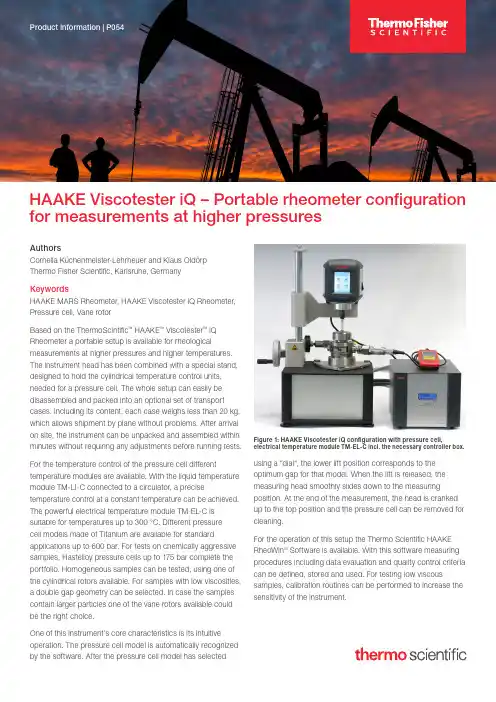

Thermo Fisher Scientific HAAKE Viscotester iQ 高压测量

HAAKE Viscotester iQ – Portable rheometer configuration for measurements at higher pressuresAuthorsCornelia Küchenmeister-Lehrheuer and Klaus OldörpThermo Fisher Scientific, Karlsruhe, GermanyKeywordsHAAKE MARS Rheometer, HAAKE Viscotester iQ Rheometer,Pressure cell, Vane rotorBased on the ThermoScintific™ HAAKE™ Viscotester™ iQRheometer a portable setup is available for rheologicalmeasurements at higher pressures and higher temperatures.The instrument head has been combined with a special stand,designed to hold the cylindrical temperature control units,needed for a pressure cell. The whole setup can easily bedisassembled and packed into an optional set of transportcases. Including its content, each case weighs less than 20 kg,which allows shipment by plane without problems. After arrivalon site, the instrument can be unpacked and assembled within minutes without requiring any adjustments before running tests.For the temperature control of the pressure cell different temperature modules are available. With the liquid temperature module TM-LI-C connected to a circulator, a precise temperature control at a constant temperature can be achieved. The powerful electrical temperature module TM-EL-C is suitable for temperatures up to 300 °C. Different pressurecell models made of Titanium are available for standard applications up to 600 bar. For tests on chemically aggressive samples, Hastelloy pressure cells up to 175 bar complete the portfolio. Homogeneous samples can be tested, using one of the cylindrical rotors available. For samples with low viscosities, a double gap geometry can be selected. In case the samples contain larger particles one of the vane rotors available could be the right choice.One of this instrument’s core characteristics is its intuitive operation. The pressure cell model is automatically recognized by the software. After the pressure cell model has selected Figure 1: HAAKE Viscotester iQ configuration with pressure cell, electrical temperature module TM-EL-C incl. the necessary controller box.using a “dial“, the lower lift position corresponds to the optimum gap for that model. When the lift is released, the measuring head smoothly slides down to the measuring position. At the end of the measurement, the head is cranked up to the top position and the pressure cell can be removed for cleaning.For the operation of this setup the Thermo Scientific HAAKE RheoWin™ Software is available. With this software measuring procedures including data evaluation and quality control criteria can be defined, stored and used. For testing low viscous samples, calibration routines can be performed to increase thesensitivity of the instrument.For research use only. Not for use in diagnostic procedures. For current certifications, visit /certifications © 2022 Thermo Fisher Scientific Inc. All rights reserved. All trademarks are the property of Thermo Fisher Scientific and its subsidiaries unless otherwise specified. P054 0722F or more information, please visit /rheometersFigure 2: Viscosity curve at 20 °C and atmospheric pressure measured with pressure cell D400/300 and double gap geometry using a Newtonian liquid E7, measurement between 100 s -1 and 1500 s -1 within ± 5 %.Ordering information ProductOrder no.HAAKE Viscotester iQ Rheometer with stand for pressure cell262-0052Liquid temperature module TM-LI-C for temperature range -40 °C up to 180 °C, necessary accessory: circulator222-1862Electrical temperature module TM-EL -C for temperature range up to 300 °C, necessary accessory: controller box 222-1991222-1857HAAKE RheoWin Software222-5062Optional accessories (see Figure 3)Transport case for stand (a)082-7916Transport case for instrument head, temperature module and related accessories (b)082-7917Transport case for pressure cell including accessories (c)082-7918Transport case for UTMC box, required in combination with electrical temperature module TM-EL -C (d)082-7919With the portable rheometer configuration described above, the pressure and/ or temperature dependency of the sample – preferentially from the range of oil production – can easily be monitored in the field, like e.g. to determine the rheologicalbehaviour of crude oil, drilling fluids and fracturing fluids.Figure 3: Set of transport cases: (a) for stand; (b) for instrument head, temperature module and related accessories;(c) for pressure cell including accessories; (d) for UTMC box.。

IMS凸度仪在热轧带钢中的应用

IMS凸度仪在热轧带钢中的应用摘要:为提高带钢板形质量,莱钢1500mm热轧带钢引进了德国IMS公司的X射线凸度仪,测量带钢凸度、楔形、中心线厚度。

本文简要分析了其测量原理,介绍了该凸度仪的系统构架,总结了日常维护过程中的典型故障处理和部分维护要领。

该系统运行稳定,对凸度的反馈控制、提高板形质量起到了至关重要的作用。

关键词:X射线;凸度;系统;反馈控制;维护1、概述随着用户对板带材质量的要求越来越高,企业之间的竞争也越来越激烈,为了提高产品质量和成材率,降低生产成本,提高产品竞争力,越来越多的企业在其板带轧机上配备了凸度测量与控制系统,极大地提高了带材的板形制量和生产效率。

高精度的在线凸度测量是实现凸度自动控制的前提和先决条件。

本文简要分析了德国IMS公司的X射线凸度仪的测量原理,通过在1500mm热轧带钢生产中的实际应用,介绍了该凸度仪的系统构架,凸度反馈控制,总结了日常维护过程中的部分维护要领。

2、测量原理凸度是指板带材的横向厚差,测量特定点的厚度就可以计算出凸度。

X射线穿透物质时衰减规律是X射线测厚测量的理论基础。

X射线穿透物质时衰减规律是X射线测厚测量的理论基础,光电式传感器将射线强度的变化转变为易于检测、处理和传输的电量变化。

当X射线投射到被测物后,一部分射线为被测物吸收,另一部分射线穿过被测物。

穿过被测物质后的射线强度,在物质成分一定的情况下和被测物的厚度和密度有关,若被测物的密度为已知时,则可以根据检测到的射线强度来计算出被测物质的厚度。

X射线测厚就是基于此原理制造而成的。

X射线通过物质时部分被洗手,其强度被衰减,经衰减后的强度按指数曲线下降,其吸收关系式为:(1)式中:I为探测器上探测到的被衰减后的射线强度;I0为X射线源发射的初始辐射强度; 为被测材料的密度;为材料对X射线的质量吸收系数; 为被测材料的厚度。

测量原理如图1所示。

3、在1500mm热轧带钢生产中的应用随着计算机技术的高速发展,以多点测厚和快速实时数据处理为特点的多通道高精度凸度仪应运而生,配合凸度自动控制系统可大大提高轧机对带材断面形状的控制能力。

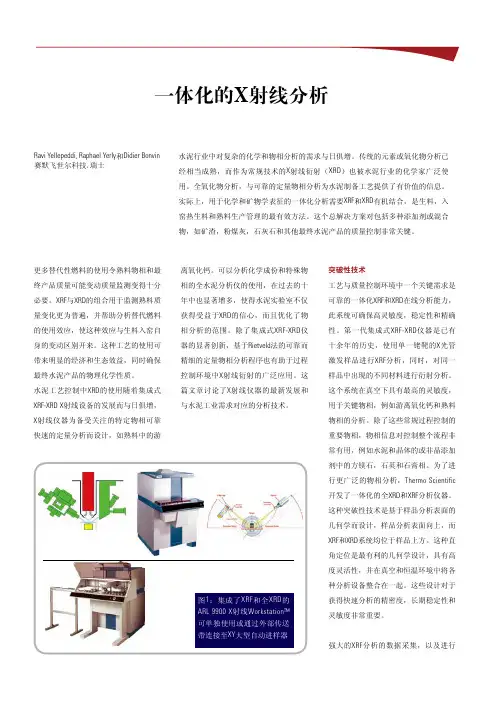

一体化的X射线分析-ThermoFisherScientific

一体化的X射线分析更多替代性燃料的使用令熟料物相和最终产品质量可能变动质量监测变得十分必要。

XRF 与XRD 的组合用于监测熟料质量变化更为普遍，并帮助分析替代燃料的使用效应，使这种效应与生料入窑自身的变动区别开来。

这种工艺的使用可带来明显的经济和生态效益，同时确保最终水泥产品的物理化学性质。

水泥工艺控制中XRD 的使用随着集成式XRF-XRD X 射线设备的发展而与日俱增，X 射线仪器为备受关注的特定物相可靠快速的定量分析而设计，如熟料中的游离氧化钙。

可以分析化学成份和特殊物相的全水泥分析仪的使用，在过去的十年中也显著增多，使得水泥实验室不仅获得受益于XRD 的信心，而且优化了物相分析的范围。

除了集成式XRF-XRD 仪器的显著创新，基于Rietveld 法的可靠而精细的定量物相分析程序也有助于过程控制环境中X 射线衍射的广泛应用。

这篇文章讨论了X 射线仪器的最新发展和与水泥工业需求对应的分析技术。

突破性技术工艺与质量控制环境中一个关键需求是可靠的一体化XRF 和XRD 在线分析能力，此系统可确保高灵敏度，稳定性和精确性。

第一代集成式XRF-XRD 仪器是已有十余年的历史，使用单一铑靶的X 光管激发样品进行XRF 分析，同时，对同一样品中出现的不同材料进行衍射分析。

这个系统在真空下具有最高的灵敏度，用于关键物相，例如游离氧化钙和熟料物相的分析。

除了这些常规过程控制的重要物相，物相信息对控制整个流程非常有用，例如水泥和晶体的或非晶添加剂中的方镁石，石英和石膏相。

为了进行更广泛的物相分析，Thermo Scientific 开发了一体化的全XRD 和XRF 分析仪器。

这种突破性技术是基于样品分析表面的几何学而设计，样品分析表面向上，而XRF 和XRD 系统均位于样品上方。

这种直角定位是最有利的几何学设计，具有高度灵活性，并在真空和恒温环境中将各种分析设备整合在一起。

这些设计对于获得快速分析的精密度，长期稳定性和灵敏度非常重要。

Thermo Fisher Scientific 生物科学产品说明书

Nantong ShanghaiDarmstadtIrvineLenexaSt. LouisSongdoLiquid Centers St.Louis, MO USA Irvine, Scotland, UK Nantong, ChinaDry Powder Media Centers Lenexa, KS USAIrvine, Scotland, UK Darmstadt, GermanyimMEDIAte ADVANTAGE ® Centers Lenexa, KS USA St.Louis, MO USA Nantong, ChinaSongdo, South KoreaManufacturing plant Redundant supply facility New manufacturing facility R&D centers for cell culture media & related productsMANUFACTURING LOCATIONSKnowing your cell culture mediaLack of consistency in cell culture media can create signiﬁcant variation in your upstream process. Our supply chain experts are committed to providing you with the highest quality and most consistent cell culture media — regardless of manufacturing site location.Understanding Trace Element VariabilityGLOBAL QUALITY MANAGEMENTRAW MATERIALSMANUFACTURING CAPABILITIESThe role of trace elements and the impact on protein and product quality is well documented. We oﬀer the right data to begin understanding this variability.• Quantitative testing by ICP-MS • Cu, Mn, Zn, Mo, Ni, V, Al, Se, Cr, Co • Results reported on the CofAGlobal Raw Materials VendorManagement ProgramMaterial QualiﬁcationSupplier QualiﬁcationChange NotiﬁcationGlobal ManufacturingNetworkGeneration of Qualiﬁed Raw Materials List Procurement from Qualiﬁed Raw Materials ListA cornerstone of our focus, our global program for the control, management, and procurement of raw materials provides theconﬁdence you need for consistent, quality product.High-quality products, comprehensive documentation, and superior customer support for qualification, risk assessment, and process optimization. Now available for a range of cell culture media.Quality ControlStandard testing with options to add customized quality testing.Finished Product Testing MethodologyNA EU ChinaAppearance Uniformity/color • • •pHUSP 791 • • • OsmolarityUSP 785 • • •Bioburdon (Powder) USP 61 • • •Sterility (Liquid) USP 71 • • •Endotoxin USP 85 • • •(Kinetic, Chromogenic, Gel clot LAL)Redundant Supply FacilitiesWe know the challenges global biopharma companies can have with securing dual source of cell culture media. We provide the solution by offering two sister sites-same technology, single source of raw materials and global quality management to deliver dual sourcing from one supplier.Irvine, UKLenexa, KS, US Custom Capabilities Small Scale imMEDIAte ADVANTAGE ® Services• Pre-GMP product intended for bioprocess development studies • Liquid; 1-200L batch sizes• Powder: 0.5 - 20kgs batch sizesCustom Capabilities Large Scale• Clinical to commercial supply • Liquid: 50 - 10,000 L batch sizes • Dry powder: 25-6000 kg batch sizesRaw MaterialsOption to use unique,non-qualiﬁed raw materialsfor your experimentsRight Technology & ProcessesEquivalent liquid and dry powder manufacturing methods as compared to large scale facilitiesDocumentation to SupportCertiﬁcate of analysisand safety data sheet with each batch Quality Services: Customer InquiriesGlobal Quality Management SystemOur cell culture media sites are certiﬁed as ISO 9001:2015 * Voluntarily comply to the Joint IPEC-PQG Guide on GoodManufacturing Practices for Excipients and applicable sections of Annex 1of the EU Guidelines to Good Manufacturing Practice for Medicinal Products. Apply to Lenexa, St. Louis-Broadway, Irvine, Darmstadt, and Nantong (liquid) sites.NEW! IPEC-PQG compliance*Design SupportLet one of our R&D teams or our designs specialist help you develop your customcell culture media.Our global network of manufacture sites are speciﬁcally designed and operate to exceed industry standards for cell culture media intended for bioprocesses.Front Line ContactProduct documentation,Q&A TIER1Technical & Quality Workﬂows Appropriate team support TIER2Expert SupportScientiﬁc or site expert supportTIER3NEW! Emprove ®Cell Culture MediaPharma & Biopharma Raw Material SolutionsThe life science business of Merck operates as MilliporeSigma in the U.S. and Canada.Merck, SAFC, Emprove, imMEDIAte ADVANTAGE, and the Vibrant M are trademarks of Merck KGaA, Darmstadt, Germany and/or its affiliates. All other trademarks are the property of their respective owners. Detailed information on trademarks is available via publicly accessibleresources. © 2020 Merck KGaA, Darmstadt, Germany and/or its affiliates. All Rights Reserved.Lit. No. MK_FL6630EN Ver 1.0 10/2020/emproveLearn more/ccmsupply。

THERMO公司的215P型凸度仪在唐钢热轧1700生产线中的应用

厚度。本文简要分析了其测试原理、设备
构成、主要技术性能、应用范围。
能量值，利用Ｍｌ型Ｘ射线检测２Ｐ５
仪进行校准。
Ｘ线；凸度仪射
在检测任一特殊厚度时，系统将号电压输出值。
一
型号：７毫米光电倍增管５
台闪烁探头接收到Ｘ射线（经
２ｘ射线凸度仪原理
Ｘ射线凸度仪的原理是：测量制其转为最大的检测信号电压输出值。与辐射强度成比例的电压信号。一台品所吸收的Ｘ射线量，根据该Ｘ射线Ｄｅｔ０ｒ：探头Ｘ — ＲａＹｅｃｔ闪烁探头由一套导光组件组成，在该的能量值，确定被测件的厚度，并结合Ｓｏｃｕｒｅ：Ｘ射线源Ｍａｅｉｌｔｒａ：被测组件上，涂有一种将辐射转化为光的行走轨迹，得到板带的凸度形状。
将其固定一个Ｘ射线源和探头的便捷方法。在 “ ” 型架的上部和下部之Ｃ间的间距称为空气缝隙。
３１１探头．．
凸度仪在测量带钢凸度过程中起了至关
重要的作用。
ＳｏＣｕｒｅ：Ｘ射线源当快门打开，而ｘ射线束中没有被测件时，探头将Ｘ射线充分吸收，并将
被测件吸收衰减后）后，将输出一个
９一３

Thermo Scientific Finnpipette Focus 使用指南说明书

Thermo Scientiﬁ cFinnpipette® FocusErgonomic Solutions forPrecise Pipetting Part of Thermo Fisher Scientiﬁ cThermo Scientific Finnpipette Focus StandardComfortable Liquid HandlingThe Finnpipette Focus Standard has a long, slender tip cone for pipet-ting from test tubes, bottles, ﬂ asks and other narrow and long necked vessels. Finnpipette Focus Standard and Finnpipette Focus Short fea-tures super blow-out technology for accuracy and precision. The whole pipette is fully autoclavable. Practical Ergonomic Features Finnpipette Focus Standard has the same ergonomic features as the Finnpipette Focus short range. Its light weight and grippy ﬁ nger rest, make Finnpipette Focus Standard more comfortable to use, and reduce strain during repetitive pipet-ting tasks from narrow and long necked vessels. Finnpipette Focus Fixed Volume Single Channel PipettesFixed volume pipettes are idealfor repeated pipetting of single volumes. Finnpipette Focus Fixed Volume pipettes are now available in short and long tip-cone format. The Finnpipette Focus Standard Fixed Volume pipettes have a long, slender tip cone for repeated pipetting of a ﬁ xed volume from narrow and long necked vessels. All Finnpipette Focus Fixed Volume pipettes have the same ergonomic advantages as the adjustable volume Finnpipette Focus range, including soft-touch tip ejection, the and super blow-out.Finnpipette Focus Fixed Volume pipettes are available in a range of volumes, and are provided with darkblue handles.Thermo Scientific Finnpipette Fixed VolumeThermo Scientific Finnpipette Focus Multichannel PlusImproved Accuracy and PrecisionFinnpipette Focus Multichannel Plus speeds up repetitive dis-pensing. The improved design and new mechanical solutions of Finnpipette Focus Multichan-nel Plus improves accuracy and precision. Finnpipette Focus Multichannel Plus models are available in 1-10 µl, 5-50 µl and 30-300 µl volume ranges with 8-, 12- or 16- channels. In the low volume multichannel pipettes, the super blow-out function ensures accurate delivery of microsized drops.Ergonomic Multichannel PipettingFinnpipette Focus Multichannel Plus models have a new redesigned light weight tip cone module for improved ergonomics. The grippy ﬁ nger rest enables the optimum pipetting angle, improving pipetting results. Finnpipette Focus Multichannel Plus is more comfortable and less tiring over periods of repetitive pipetting. The soft-touch tip ejection is more efﬁ cient and requires less effort, which is especially important with multichannel pipettes.Improve your work with Thermo Scientific FinntipsPipette tips must meet the requirements of the pipette. To obtain the greatest accuracy, tips must be of the best quality and be designed for the pipette.Finntips are tested to meet our strict production standards andcustomer needs.Special Features of Thermo Scientific Finnpipette FocusColor codingImprovedﬁ nger restShort and standardtip cone• Quick volume setting and ﬁwheels• Increased accuracy with super blow-out• Well placed soft-touch tip ejection button• Improved grippy ﬁpipetting• Ergonomic design to minimize repetitivepipettingFinntip Flex 300Finntip Flex 1200Finntip Pipette Tips Tip-top qualityHigh-quality Finntip pipette tips have always been an essential part of our world leading family of Finnpipettes. Our advanced molding techniquesensure that all Finntips provide the very best dispensing accuracy.Finntip Flex 300, 1000 and 1200 μl Flexible in every wayOur new Finntip Flex system is the latest breakthrough in pipette tip technology that offers ﬂ exible, soft and sophisticated high-end tips for discern-ing users. The new rack is very easy to use and it does not slide on the lab bench.Finntip Flex 300 and 1000 Reﬁ ll Kits Speed up your assaysThe new innovative Finntip Flex 300 reﬁ ll system is very easy to use. Just place the reﬁ ll tower on top of empty Flex rack and with a single click the new tip matrix plate is placed. Finntip Flex 300 Reﬁ lls can be used with Finntip Flex racks.Finntip 0.2 μl-10mlEnsure the success of your applica-tion with FinntipsWe offer an extensive range of Finntips for you to choose from, so that you can get reliable pipetting results, for any application. All the Finntips are available as sterilized versions and they are fully autoclavable.Finntip 250 universal and Finntip 10 Reﬁ ll Kits Easy to useThe kits contain two reﬁ ll towers of 10 matrix plates each. Finntip 250 Universal can be used for a volume range of 0.5 – 250 µl whilst Finntip 10 can be used for 0.2 -10 µl. Finntip 250 and Finntip 10 Reﬁ lls can be used with standard Finntip racks.Finntip Filter 0.2 μl-10mlPrevent cross-contaminationFinntip Filters are ideal for PCR and other ampliﬁ cation methods, or for any work where aerosol contamination might occur. Finntip Filters effectively eliminate carry-over contamination,ensuring the success of the application. Finntip Filters 0.2 - 1000 µl are certiﬁ ed to be free of DNA, DNase and RNase.Thermo Scientific Finntip ®Thermo Scientific Finntip pipette tips complement the Finnpipette product range to make a complete optimized pipetting system. Finntips are fully compatible with all Finnpipettes, providing optimal liquid handling results. All Finntips are avail-able in easy-to-open, fully autoclavable hinged tip racks with color-coded matrix trays.Thermo Scientific Finntip - Standard Pipette TipsConvenient packagingA range of packaging options is available, including racks, bags, boxesand bulk. To reduce waste, convenient reﬁ ll packs are available for Finntip racks.Thermo Scientific Finntip - Special Pipette TipsThermo Scientific Finntip Flex - Standard Pipette TipsFinntip Flex 10 mlFinntip Flex 1000 Reﬁ ll Starter KitFinnpipette Focus Multichannel Plus**Cat. no. Channels Range Increment Volume InaccuracyImprecisionColor code Finntipμl % s.d.* μl CV%*4610 100 8 1-10 µl 0.1 µl 10 µl ±0.24 ±2.4 0.16 1.6 pink10, 20, 50 1 µl ±0.12 ±12 0.08 8.0 4610 110 12 1-10 µl 0.1 µl 10 µl ±0.24 ±2.4 0.16 1.6 pink 10, 20, 501 µl ±0.12 ±12 0.08 8.0 4610 120 8 5-50 µl 0.1 µl 50 µl ±0.75 ±1.5 0.35 0.7 yellow 250 Univ.,200 Ext. 5 µl ±0.25 ±5 0.10 2.04610 130 12 5-50 µl 0.1 µl 50 µl ±0.75 ±1.5 0.35 0.7 yellow 250 Univ.,200 Ext. 5 µl ±0.25 ±5 0.10 2.04610 140 8 30-300 µl 1 µl 300 µl ±3 ±1 0.9 0.3 orange 300 30 µl ±1.5 ±5.0 0.6 2.04610 150 12 30-300 µl 1 µl 300 µl ±3 ±1 0.9 0.3 orange 300 30 µl ±1.5 ±5.0 0.6 2.04610 170 16 5-50 µl 0.1 µl 50 µl ±0.75 ±1.5 0.35 0.7 turquoise 505 µl ±0.25 ±5.0 0.10 2.0* s.d. = Standard Deviation, CV = Coefﬁ cient of Variation ** Factory calibration limitsFinnpipette Focus Fixed Volume**Cat. no. Cat. no. Volume Inaccuracy ImprecisionFinntipStandard tip Cone Short tip Coneμl %s.d.* μlCV %*4601 160 4601 000 1 µl ±0.04 ±4.0 0.04 4.0 10, 20, 504601 170 4601 010 2 µl ±0.05 ±2.5 0.04 2.0 10, 20, 504601 180 4601 020 5 µl ±0.07 ±1.4 0.07 1.4 10, 20, 504601 190 4601 030 10 µl ±0.09 ±0.9 0.08 0.8 10, 20, 504601 200 4601 040 20 µl ±0.12 ±0.6 0.10 0.5 250 Universal, 300, 200 Ext.4601 210 4601 050 25 µl ±0.15 ±0.6 0.13 0.5 250 Universal, 300, 200 Ext.4601 220 4601 060 50 µl ±0.3 ±0.6 0.2 0.4 250 Universal, 300, 200 Ext.4601 230 4601 070 100 µl ±0.4 ±0.4 0.3 0.3 250 Universal, 300, 200 Ext.4601 240 4601 080 200 µl ±0.8 ±0.4 0.6 0.3 250 Universal, 300, 200 Ext.4601 250 4601 090 250 µl ±1.0 ±0.4 0.8 0.3 250 Universal, 3004601 260 4601 100 500 µl ±1.5 ±0.3 1.5 0.3 1000, 1000 Ext.4601 270 4601 110 1000 µl ±3.0 ±0.3 3.0 0.3 1000, 1000 Ext.4601 120 2000 µl ±6.0 ±0.3 4.0 0.2 5 ml 4601 130 3000 µl ±9.0 ±0.3 6.0 0.2 5 ml 4600 140 5000 µl ±15.0 ±0.3 10.0 0.2 5 ml 4600 15010 ml±30.0±0.320.00.210 ml* s.d. = Standard Deviation, CV = Coefﬁ cient of Variation ** Factory calibration limitsFinnpipette Focus Variable Volume**Cat. no. Cat. no. Range Increment VolumeInaccuracy ImprecisionColorFinntipStandard tip Cone Short tip Coneμl % s.d*.μl CV%* code4600 150 4600 100 0.3-3 µl 0.01 µl 3 µl ±0.075 ±2.5 0.060 2.0 pink 10 0.3 µl ±0.030 ±10 0.024 8.0 4600 160 4600 110 0.5-5 µl 0.01 µl 5 µl ±0.05 ±1.0 0.040 0.8 pink 10 0.5 µl ±0.018 ±3.5 0.015 3.0 4600 170 4600 080 1-10 µl 0.01 µl 10 µl ±0.10 ±1.0 0.05 0.5 pink 10 1 µl ±0.025 ±2.5 0.02 2.0 4600 180 4600 010 1-10 µl 0.01 µl 10 µl ±0.10 ±1.0 0.05 0.5 yellow 250 Univ., 200 Ext. 1 µl ±0.035 ±3.5 0.03 3.0 4600 190 4600 120 3-30 µl 0.1 µl 30 µl ±0.24 ±0.8 0.12 0.4 turquoise 50 3 µl ±0.105 ±3.5 0.09 3.0 4600 200 4600 130 3-30 µl 0.1 µl 30 µl ±0.24 ±0.8 0.12 0.4 yellow 250 Univ., 200 Ext. 3 µl ±0.105 ±3.5 0.09 3.0 4600 210 4600 090 5-50 µl 0.1 µl 50 µl ±0.30 ±0.6 0.15 0.3 turquoise 50 5 µl ±0.15 ±3.0 0.125 2.5 4600 220 4600 020 5-50 µl 0.1 µl 50 µl ±0.30 ±0.6 0.15 0.3 yellow 250 Univ., 200 Ext. 5 µl ±0.15 ±3.0 0.125 2.5 4600 230 4600 030 10-100 µl 0.1 µl 100 µl ±0.80 ±0.8 0.20 0.2 yellow 250 Univ., 200 Ext. 10 µl ±0.30 ±3.0 0.10 1.0 4600 240 4600 040 30-300 µl 1 µl 300 µl ±1.8 ±0.6 0.6 0.2 orange 300 30 µl ±0.45 ±1.5 0.108 0.6 4600 250 4600 050 100-1000 µl 1 µl 1000 µl ± 6.0 ± 0.6 2.0 0.2 blue 1000, 1000 Ext. 100 µl ±1.0 ±1.0 0.6 0.6 4600 400 0.5-5 ml 0.01 ml 5000 µl ±25.0 ±0.5 10.0 0.2 green 5 ml 500 µl ±10.0 ±2.0 4.0 0.84600 410 1-10 ml 0.01 ml 10000 µ l±50.0 ±0.5 20.0 0.2 red 10 ml 1000 µl ±20.0 ±2.0 8.0 0.8* s.d. = Standard Deviation, CV = Coefﬁ cient of Variation ** Factory calibration limits151 6330-04 T h e r m o F i s h e r S c i e n t i ﬁ c /S u o m e n P a i n o t u o t e /B R O -L C P -P I P F O C U S -0307 -04。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Thermo Scientific SIPRO
瞬时多功能凸度仪
世界顶尖水平的凸度测量
厚度凸度轮廓凸度楔形宽度
温度凸度曲线平直度带钢单向皱纹
热轧带钢热轧铝板带
节省原材料
厚薄不均和超差的产品将被降级，甚至整卷报废。

高速精准的尺寸测量可以对
厚度超差的当前卷进行及时修正，从而节省原材料并优化轧制工艺。

正常运行时间的重要性
为满足生产需求，仪器需要具备持久的正常运行时间，其检修停机时间应控制在每年少数几天 SIPRO 的传感器工作稳定可靠。

它内置充分的冗余性且，可完好保存测量值，以备不时之需。

抵御恶劣环境
SIPRO 的设计使其持久耐用，构建材料为坚固的不锈钢C 型架。

所有朝向板带的表面都装有水冷套，可保护探头等内部组件，使其免受热轧环境下高温、蒸汽和其他恶劣条件的影响。

产品特点
• 合金补偿
• 横截面分辨率达 5mm • 快速中心线厚度输出通道（用于自动厚度控制AGC ）• 精确的宽度测量• 温度凸度曲线数据• 全长轮廓• 板带位置
• 可选板带平直度
优势
• 节省原材料• 减少废料
• 对当前卷的凸度控制• 世界级水平的质量保证• 工艺优化
SIPRO 展现了卓越的非接触式全板带测量。

虽然它主要用于生产热轧带钢的轧机，但也可用于有色金属的相关应用。

SIPRO 拥有精准的横截面测量和快速的采集时间，十分适用于自动凸度、平直度控制系统、质流计算和其他控制系统。

平直度测量
SIPRO 提供了最高分辨率的板带横截面测量，任何其它在线热轧凸度仪都无法与之相提并论。

基于该高分辨率的专利算法，对板带横向和纵向的平直度进行全方位的测量。

卷内控制
通过每5毫秒一次立体、全方位凸度测量，高级凸度控制软件可以在同一卷内实时修正各种误差。

这样，轧机的产量、产品质量和总收益率均得以提高。

世界级的品质 = 高收益
精度和可靠性的背后蕴含着SIPRO 令人折服的测量技术。

其无与伦比的高速和高分辨率测量确保了产品的质量，而产品的质量又确保了您的收益。

测量原理
系统优势
系统性能
SIPRO 系统是为对产品全长进行分析而设计的，它能提供包括板带边缘位置、横截面厚度和温度曲线在内的全方位描绘。

它安装位置靠近轧机的末机架，通过弯辊或者串辊来动态控制横截面的厚度。

传送给AGC的信号是这样得到的：首先，系统先计算出板带的实际中心位置（相对于多功能仪），然后取得这一中心点的实际板厚，最后把这一厚度相对于目标厚度的偏差值作为厚差信号传送给AGC。

通过将众多探头信号自动组合成低噪声、快速响应的AGC输出，其性能可与独立的测厚仪媲美。

宽度测量与板带横截面厚度测量同时进行，与其他凸度仪不同的是，SIPRO 的宽度测量可以直接与横截面厚度测量相关联，从而不受板带倾斜或跳动的影响。

每秒钟执行 40 次横截面温度测量，其标准测量精准度为±5℃ (±9℉)。

楔形、凸度、边降和板带的位置（相对于辊道）每隔 100 ms 计算并显示一次。

当出现厚度、单向皱纹等超差时，输出结果可以及时警告操作员和轧机计算机。

设备的一大特点是其内置于 X 射线源和探测系统的冗余性。

当一个射线源或者多个探头发生故障时，系统仍能继续运行。

如果有探头出现故障,它会被自动查出并将其从凸度和厚度（AGC）输出中排除。

此外，因灰尘堆积和漂移效应等导致的测量误差会被标准化所抵消，该标准化在每卷产品结束后自动执行。

诊断
系统软件内包含一个周密的诊断程序，该程序可通过调制解调器拨号或因特网远程登录（如果客户的防火墙允许外网连接）。

所有数字量和模拟量输入输出值可通过内置的维护页面进行操作和监控。

如果输入值超出预设界限或出现意外情况则会发出警报。

在另一个单独的页面上可实现对 X 射线源、高温计和探头阵列的监控。

可以监控并记录网络和串口的数据链接，以备分析。

此外，周密的测量诊断设备可在线记录所有信号、参考样片测量值、中间计算状态和最终测量结果。

任何上述数据都可导入Excel™，让最终用户创建和呈现个性化报表，实现对任何故障的迅速识别。

您可以依赖的支持
Thermo Scientific 产品由合格的应用工程师提供广泛的网络支持，他们将会和您紧密协作以了解和评估您特定的生产工艺参数。

我们的专家将根据您的应用要求来选择最合适的仪表，并确保它们能按照其性能指标正常运行。

我们的目标是优化您当前的生产过程，并为方便将来的升级作好准备。

产品维护
我们的全面服务基于校正性和预防性的维护，不仅可以减少停机时间，而且有助于改进生产工艺。

我们提供多级维保协议，具有多种访问和响应程度，包括：• 系统标定• 现场维修• 返库维修• 预防性维修• 系统调试
某些选项已具备完整的成本预测，包括交通、人工、备件和耗材。

专业服务
我们的认证工程师可以帮助您审查流程、执行利益分析和建议改进措施，帮助您实现您的“最佳实践”目标。

我们将开发集成所有 Thermo Scientific 系统以及第三方组件的实施计划，包括：
• 系统布局和连接性• 软件实施、配置和支持• 现场修改
如果您愿意，您可以依赖我们来管理整个安装调试和试车，包括在必要时与许可机构进行联络的服务。

教育和培训
我们提供多个培训选项，可帮助您通过优化仪表使用和扩展操作员技能，提高您的生产率。

您可以在您的工厂或我们在美国、欧洲和亚洲的任何一个培训设施中接受实践教学指导。

我们的课程包含以下内容：• 基本操作• 标定• 日常维护• 故障检修• 检定认证
我们也将与您协作开发定制课程，来满足您的具体培训要求，这通常要结合您的操作规程。

部件和升级
我们的备件是为您的 Thermo Scientific 系统而特别设计的。

而且我们在全球各地均设有办事处，能迅速响应您的电话或在线请求，保证让您获得优质、低成本的备件。

您也可以使用我们的附加系统增强和翻新套件延长您的旧仪表的使用寿命，这些套件可使您的系统适应新的用途，并避免了在新设备上重新培训操作员所要花费的时间和成本。
