PET的介绍及合成
pet合成方程式
PET的合成方程式为：$PET$合成方法一般有本体聚合、悬浮聚合法、乳液聚合法，以乙烯、氯甲烷和乙烯为原料，采用悬浮聚合方法制备聚乙烯乙二醇^[2]^。
制备乙二醇：用乙烯和氯反应生成卤代烃，再通过消去、水解得到产物。
也可以通过乙醛和氢氰酸酯反应生成产品。
还可以通过乙炔为原料加成铜盐、水合成产物，再经裂解、氧化精制^[3]^。
PET树脂的合成以乙二醇为原料经过投料、预酯化、缩合、分离、干燥等步骤合成PET树脂。
具体方法是将乙二醇与甲醛在催化剂(如氯化铵)存在下进行缩合，生成PET低聚物，再通过碱中和、过滤后的低聚物经熔融缩聚和脱水，最终得到PET树脂。
也可以通过投料量比例不同，来调整产物中单体残留量，以此来控制粘结剂的活性大小^[4]^。
PET高分子材料介绍
PET高分子材料介绍一、主要原料制备PET的主要原料是对苯二甲酸和对苯二甲酸二甲酯、乙二醇，这三种原料主要是以石脑油为原料制得的，其工艺过程如下：二、聚合方法PET树脂的合成方法主要有：酯交换法、直接酯化法、缩聚法、吉玛法和固相缩聚法。
（1）酯交换法酯交换法是将对苯二甲酸二甲酯（DMT）和乙二醇按照一定配比加入酯交换反应器内，在催化剂存在下生成对苯二甲酸羟乙酯，然后再进行缩聚反应，生成PET树脂。
该法的反应过程可以用下式表示：（2）直接酯化法首先将对苯二甲酸在乙二醇中配成淤浆料，然后再在220℃-250℃、加压的条件下进行反应。
直接酯化法需要较多的乙二醇，并且在高温下生成的二乙二醇的量也比较多，容易使聚合产物的熔点降低。
为此，可以在反应体系中添加弱碱性物质和控制对苯二甲酸的粒度，以减少乙二醇的用量和抑制二乙二醇的生成。
采用这些措施后，可以使对苯二甲酸和乙二醇的摩尔比达到接近于1:1的程度。
（3）缩聚法经过精制的对苯二甲酸双羟乙酯在高真空和熔融状态下，在缩聚釜中进行缩聚反应。
釜内压力应控制在266Pa以下，反应温度应该严格控制在270-280℃。
如果低于270℃，则反应不易进行；而高于280℃，聚合物将会发生热分解。
该反应必须在强烈搅拌下进行。
为了提高熔融聚合产物的热稳定性，可以在反应体系中加入少量稳定剂，如亚磷酸三苯酯、磷酸三苯酯等。
该缩聚反应的反应程度会随着乙二醇的不断蒸出而增大，体系的粘度也不断提高，一般经4-6h后，不再有乙二醇蒸出，反应结束。
（4）吉玛法PET的现代化生产方法是吉玛（Zimmer）,TPA连续直接缩聚工艺。
该法从浆料配制到最终缩聚为止，整个过程按照所发生的化学反应，一般可分为三个工艺段：酯化段、预缩聚段和后缩聚段，下图是整个工艺流程的示意图：（5）固相缩聚法由于吉玛法到后缩聚时体系的粘度已经非常大了，传热和传质效果都不好，反应速度越来越慢。
为了解决后缩聚的技术困难及满足生产高粘度PET的需要，固相聚合技术应运而生。
PET的生产工艺介绍
PET的生产工艺介绍PET（聚乙烯对苯二甲酸酯）是一种常见的塑料材料，在各个行业中有广泛的应用。
PET的生产工艺是一个复杂的过程，涉及到多个步骤和技术。
下面将详细介绍PET的生产工艺。
PET生产工艺主要包括原料准备、聚合反应、后处理和成型等几个阶段。
首先，原料准备是PET生产的重要一步。
PET是由聚酯与二醇发生酯交换反应得到的，其中聚酯是由对苯二甲酸（PTA）与乙二醇（MEG）经过缩合反应合成的。
PTA和MEG的质量和纯度直接影响到PET的质量和性能，因此在制备PET时需要对原料进行筛选和精炼处理。
然后，在聚合反应中，PTA和MEG以一定的比例加入反应器中，经过聚合反应形成长链的聚酯，产生的反应热能以及反应过程中产生的二醇的反应水会通过系列冷却器降低温度。
通过控制温度和反应时间，可以控制PET的分子量和分子量分布。
此外，添加一定量的催化剂和稀释剂可以促进聚合反应的进行。
接下来，经过聚合反应后的聚酯需要经过脱水、过滤、酯交换和烘干等后处理步骤。
脱水是通过蒸馏等方法去除聚合反应过程中产生的水分和其他杂质。
过滤是为了去除残留的催化剂和固体杂质，保证PET的纯度。
酯交换是通过再次与返料乙二醇发生酯交换反应，以进一步提高PET的聚合度。
烘干是利用热风或真空等方式去除聚酯中残留的水分和其他挥发物，以减少PET在后续加工过程中的气泡和缺陷。
最后，成型是PET生产的最后一步。
PET可以通过注塑成型、吹塑成型、挤出成型等多种方式进行加工。
注塑成型是将熔融状态的PET注入到模具中，通过冷却固化形成所需的产品。
吹塑成型是将熔融状态的PET通过气压吹塑成型机吹成空心容器。
挤出成型是将熔融状态的PET通过挤出机经过模头进一步加工成管型或片材型产品。
通过不同的成型方式可以得到不同形状和尺寸的PET制品。
需要注意的是，整个PET生产过程中需要严格控制温度、压力、聚合时间和原料比例等参数，以保证产品的质量和性能。
同时，对废料的回收和再利用也是PET生产过程中的重要环节，可以减少资源浪费和环境污染。
PET的介绍及合成
PET的介绍及合成PET是英文Polyethylene terephthalate的缩写，中文名称为聚对苯二甲酸乙二醇酯，是一种热塑性聚酯树脂。
PET是广泛应用于包装、纺织、饮料瓶等领域的重要材料，具有优良的物理性能和化学性能。
首先，PET具有优良的物理性能。
PET具有良好的强度和韧性，抗疲劳性能好，耐磨损性能强。
它具有较高的刚性和弯曲强度，能够很好地保持形状，由此可见PET在包装领域具有很大的优势。
此外，PET具有较低的水分吸收率，不易变形，具有良好的稳定性。
其次，PET具有优良的化学性能。
PET在常温下对大多数化学物质具有良好的稳定性，耐溶剂能力强。
同时，PET的表面平滑，不易吸附污染物，保持较好的光泽度。
这些特点使得PET成为最常用于食品包装的材料之一，它能够很好地保持食品的新鲜度和卫生。
PET的合成过程主要分为两个步骤，首先是以对苯二甲酸和乙二醇为原料进行聚合反应生成聚对苯二甲酸乙二醇酯的前驱物；然后通过熔融聚合或溶液聚合的方法进行聚合反应，生成PET。
在合成PET的过程中，首先将对苯二甲酸和乙二醇按一定比例混合，并添加催化剂作用下加热至140-240℃的温度，进行酯化反应。
酯化反应是将对苯二甲酸和乙二醇中的羧酸基和羟基通过酯键结合起来，生成二甲酸乙二醇酯。
然后将生成的二甲酸乙二醇酯进一步进行聚合反应，将大量的二甲酸乙二醇酯通过高温加热至250-300℃，在存在适量催化剂的情况下，使其分子间发生酯交换反应或混合反应，形成聚酯。
此外，PET还可通过再加工与其他物质进行合成。
例如，在PET中加入纳米粒子，可以提高其机械性能和热稳定性。
另外，PET也可以与其他聚合物进行共混，以提高材料的强度和韧性。
综上所述，PET作为一种热塑性聚酯树脂，在包装、纺织、饮料瓶等领域有着广泛的应用。
它具有优良的物理性能和化学性能，能够满足不同行业的需求。
在PET的合成过程中，相关原料通过化学反应聚合形成PET。
此外，PET还可以通过再加工与其他物质进行合成，以改善材料的性能。
PET材料的简要说明
PET材料的简要说明PET全称聚对苯二甲酸乙二醇酯（Polyethylene Terephthalate），是一种常见的工程塑料和聚合物材料。
它是由苯酐和乙二醇经聚酯化反应合成的。
PET具有广泛的应用领域，包括食品包装、纺织品、电子产品、医疗器械和建筑材料等。
PET材料的主要特点是坚固耐用、透明、透明、耐溶剂、耐磨、不变色、隔音等。
它具有良好的机械性能，高硬度和耐磨损性，所以PET制品通常具有很长的使用寿命。
PET还具有较高的透明度，对光线的折射率非常低，因此PET制品比其他透明塑料制品更具有透明感。
此外，它还具有较好的抗溶剂性能，可以抵抗大多数有机溶剂的侵蚀。
PET在食品包装领域具有广泛的应用。
由于其优异的物理性能和良好的食品安全性能，PET被广泛用于制造瓶子、瓶盖、食品容器和包装膜等。
PET瓶子常用于装盛碳酸饮料、果汁、矿泉水等饮料。
与其他材料相比，PET瓶具有较低的渗透性，可以有效保持饮料中的气体和香味不泄漏，并且具有较高的强度，可以承受高压和震动。
除食品包装外，PET还被广泛应用于纺织品制造。
聚酯纤维是PET最重要的纺织品应用之一、由于PET纤维具有高强度、耐划伤性和爆裂性，以及良好的染色性能和无静电性能，所以PET纤维很适合制造各种纺织品，如衣服、被褥、毛绒玩具等。
此外，PET还在电子产品、医疗器械和建筑材料等领域得到广泛应用。
在电子领域，PET被用作电子产品的外壳和保护膜，因其具有良好的屏蔽性能和电绝缘性能；在医疗领域，PET被用于制造医疗器械、瓶子和包装膜，因其具有良好的耐化学品性能和无毒性；在建筑材料领域，PET被用作隔热材料、隔音材料和隔离膜，因其具有良好的隔热性能和阻燃性能。
然而，PET也存在一定的缺点。
首先，PET的耐热性较差，长时间高温作用下易发生变形和熔化。
其次，PET的机械强度和刚性较高，使用时需要注意避免过度应力和冷凝现象。
此外，PET在制造过程中会产生有害的废气和废水，对环境造成一定的污染。
聚对苯二甲酸乙二醇酯(PET)的合成

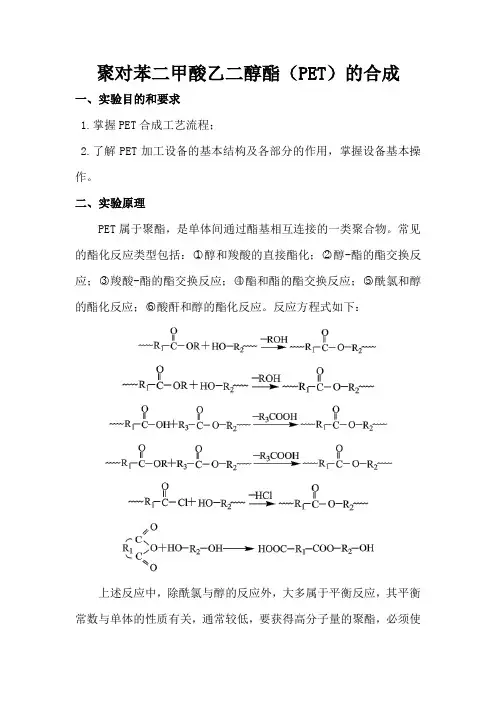

聚对苯二甲酸乙二醇酯（PET）的合成一、实验目的和要求1.掌握PET合成工艺流程；2.了解PET加工设备的基本结构及各部分的作用，掌握设备基本操作。
二、实验原理PET属于聚酯，是单体间通过酯基相互连接的一类聚合物。
常见的酯化反应类型包括：○1醇和羧酸的直接酯化；○2醇-酯的酯交换反应；○3羧酸-酯的酯交换反应；○4酯和酯的酯交换反应；○5酰氯和醇的酯化反应；○6酸酐和醇的酯化反应。
反应方程式如下：上述反应中，除酰氯与醇的反应外，大多属于平衡反应，其平衡常数与单体的性质有关，通常较低，要获得高分子量的聚酯，必须使反应副产物（水、醇、酸）等从聚合体系中排出，使反应平衡向有利于聚合反应的方向进行。
如果使用酰氯，由于酯化反应平衡常数大，通常可以看作是不平衡反应。
因此聚酯化反应可分为两大类：适于醇-羧酸、醇-酯、羧酸-酯等聚合体系的高温熔融聚合和适于酰氯等高活性单体的低温溶液聚合。
三、实验原材料和仪器设备1.原材料对苯二甲酸（PTA），乙二醇（EG），催化剂、热稳定剂。
2.仪器设备5L反应釜 1台温控系统 1台蒸馏系统 1套分馏系统 1套缓冲罐 1个真空泵 1台手套 1付切粒机 1台冷却水槽 1个PET加工设备主体结构如下：（1）反应釜。
由搅拌电动机、减速机构和轴承等组成。
具有保证合成过程中搅拌、制品质量的稳定性以及保证能够变速作用。
（2）分馏系统。
在酯化阶段将反应生成的水与乙二醇分离，保证酯化反应的转化率。
（3）蒸馏系统。
在聚合阶段减压，将体系中多余的乙二醇和反应生成的水从体系中分离出来，保证聚合反应的转化率。
（4）缓冲罐。
体系中分离出来的乙二醇和水的前期储存装置，保证反应在密闭体系中进行。
反应装置如下图所示。
图1 PET合成装置四、实验步骤PET的合成主要有两种方法，一是对苯二甲酸二甲酯(DMT)与乙二醇的酯交换法，简称DMT法，二是对苯二甲酸(PTA)与乙二醇(EG)的直接酯化，简称PTA法。
酯交换法和直接酯化法的合成流程见图2。
聚对苯二甲酸乙二醇酯
③终缩聚： 在高于涤纶熔点下 ， 如283℃ , 以三氧化锑为催化剂 ，使对苯二甲酸乙二醇酯自缩聚或酯交换 ， 借减压和高温 ， 不断馏出副产物乙二醇 ，逐步提高聚合度。
2、薄膜级： 先将PET树脂切片预干燥 ， 以防水解 ，然后在挤出机中于280℃经T形模挤出无定型厚片 ，经过冷 却转鼓或冷却液进行骤冷 ， 使其保持无定形态 ， 以便拉伸定向 。厚片再经拉幅机双向拉伸 ，就成PET薄膜 。纵向拉 伸就是将厚片预热至86~87℃ , 并在此温度下沿厚片平面延伸方向拉伸3倍左右 ，使之取向可以提高结晶度达到较 高温度：横向拉伸预热温度98~100℃ , 拉伸温度100~120℃拉伸比2.5~4.0 ，热定型温度230~240℃ 。纵横向拉伸 后的薄膜还需经过热定型 ， 以消除由拉伸产生的膜变形 ，制成热稳定性较好的薄膜。
聚对苯二甲酸乙二醇酯
高分子聚合物
基本信息
聚对苯二甲酸乙二醇酯（PET） ，化学式为(C10H8O4)n ， 是由对苯二甲酸二甲酯与乙二醇酯交换或以对苯二 甲酸与乙二醇酯化先合成对苯二甲酸双羟乙酯 ，然后再进行缩聚反应制得 。属结晶型饱和聚酯 ， 为乳白色或浅黄 色、高度结晶的聚合物 ，表面平滑有光泽 ，是生活中常见的一种树脂 ，可以分为APET、RPET和PETG。
感谢观看
性能
性能
PET是乳白色或浅黄色高度结晶性的聚合物 ，表面平滑而有光泽 。耐蠕变、耐抗疲劳性、耐磨擦和尺寸稳定 性好 ， 磨耗小而硬度高 ， 具有热塑性塑料中最大的韧性： 电绝缘性能好 ， 受温度影响小 ，但耐电晕性较差，耐弱酸和有机溶剂 ，但不耐热水浸泡 ，不耐碱。
PET的介绍及合成
介绍：热塑性聚酯是由饱和二元酸和二元醇通过缩聚反应制得的线性聚合物。
根据二元酸和二元醇的不同，可以合成多种热塑性聚酯。
目前已经工业化生产应用的品种主要有：聚对苯二甲酸丁二醇酯(PBT)、聚对苯二甲酸乙二醇酯(PET)、聚对苯二甲酸环己撑二甲醇酯(PCT)、聚萘二甲酸乙二醇酯(PEN)、聚萘二甲酸丁二醇酯(PBN)和聚对苯二甲酸丙二醇酯(PTTr)等。
在这几个品种中，应用范围最广的是PET和PBT。
尤其是PET。
国外早在20世纪30～40年代就开始了PET的研究，英国于1946年发表了第一个制备PET的专利。
美国Dupont公司于1978年首先研制出解决PET作为工程塑料低温快速结晶的技术。
我国将PET作为工程塑料开发利用的研究起步相对较晚，与国外相比，还有相当大的差距。
并且国内很多研究大多还只是停留在书本或实验室研究阶段，真正工业化的产品很少，这也是国内PET工程塑料开发中的致命弱点。
因此，国内市场急需开发综合性能优良的PET工程塑料的工业化产品，以满足不断增长的市场需求。
聚对苯二甲酸乙二醇酯的合成原料是对苯二甲酸(肌～)或对苯二甲酸二甲酯(DMT)和乙二醇(EG)。
PET单体的生产工艺路线主要有两条：DMT与EG的酯交换法；P7rA与EG的直接酯化法。
在聚酯生产工艺研究方面取得的进展包括以下几方面：对于直接酯化法生产工艺的改进工艺、条件的优化嘲、PTA法反应精馏工艺模拟以及DMT酯交换法的改进。
用于聚对苯二甲酸乙二醇酯缩聚反应的催化剂种类繁多，元素周期表中除卤族元素和惰性元素外的大部分主副族元素化合物均可选用作催化剂原料。
目前工业上应用、研究较多的催化剂是锑、锗、钛系催化剂。
近年来乙二醇锑、乙二醇钛催化剂引起人们的重视。
锑系催化剂由于活性适中、价格低廉的特性在聚酯工业中普遍使用；锗系催化剂价高，应用较少；钛系催化剂活性高，缺点是催化副反应明显。
合成：PET树脂的合成方法主要有：酯交换法、直接酯化法、缩聚法和固相缩聚法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介绍：热塑性聚酯是由饱和二元酸和二元醇通过缩聚反应制得的线性聚合物。
根据二元酸和二元醇的不同，可以合成多种热塑性聚酯。
目前已经工业化生产应用的品种主要有：聚对苯二甲酸丁二醇酯(PBT)、聚对苯二甲酸乙二醇酯(PET)、聚对苯二甲酸环己撑二甲醇酯(PCT)、聚萘二甲酸乙二醇酯(PEN)、聚萘二甲酸丁二醇酯(PBN)和聚对苯二甲酸丙二醇酯(PTTr)等。
在这几个品种中，应用范围最广的是PET和PBT。
尤其是PET。
国外早在20世纪30～40年代就开始了PET的研究，英国于1946年发表了第一个制备PET的专利。
美国Dupont公司于1978年首先研制出解决PET作为工程塑料低温快速结晶的技术。
我国将PET作为工程塑料开发利用的研究起步相对较晚，与国外相比，还有相当大的差距。
并且国内很多研究大多还只是停留在书本或实验室研究阶段，真正工业化的产品很少，这也是国内PET工程塑料开发中的致命弱点。
因此，国内市场急需开发综合性能优良的PET工程塑料的工业化产品，以满足不断增长的市场需求。
聚对苯二甲酸乙二醇酯的合成原料是对苯二甲酸(肌～)或对苯二甲酸二甲酯(DMT)和乙二醇(EG)。
PET单体的生产工艺路线主要有两条：DMT与EG的酯交换法；P7rA与EG的直接酯化法。
在聚酯生产工艺研究方面取得的进展包括以
下几方面：对于直接酯化法生产工艺的改进工艺、条件的优化嘲、PTA法反应精馏工艺模拟以及DMT酯交换法的改进。
用于聚对苯二甲酸乙二醇酯缩聚反应的催化剂种类繁多，元素周期表中除卤族元素和惰性元素外的大部分主副族元素化合物均可选用作催化剂原料。
目前工业上应用、研究较多的催化剂是锑、锗、钛系催化剂。
近年来乙二醇锑、乙二醇钛催化剂引起人们的重视。
锑系催化剂由于活性适中、价格低廉的特性在聚酯工业中普遍使用；锗系催化剂价高，应用较少；钛系催化剂活性高，缺点是催化副反应明显。
合成：PET树脂的合成方法主要有：酯交换法、直接酯化法、缩聚
法和固相缩聚法。
1.酯交换法
酯交换法是将对苯二甲酸二甲酯(DMT)和乙二醇按照一定
配比加入酯交换反应器内，在催化剂存在下生成对苯二甲酸羟
乙酯，然后再进行缩聚反应，生成PET树脂。
该法的反应过程可
以用下式表示：
2.直接酯化法
首先将对苯二甲酸在乙二醇中配成淤浆料，然后再在220。
C一250℃、加压的条件下进行反应。
直接酯化法需要较多的乙二醇，并且在高温下生成的二乙二醇的量也比较多，容易使聚合产物的熔点降低。
为此，可以在反应体系中添加弱碱性物质和控制对苯二甲酸的粒度，以减少乙二醇的用量和抑制二乙二醇的生成。
采用这些措施后，可以使对苯二甲酸和乙二醇的摩尔比达到接近于hl的程度。
3.缩聚法
经过精制的对苯二甲酸双羟乙酯在高真空和熔融状态下，在缩聚釜中进行缩聚反应。
釜内压力应控制在266Pa以下，反应温度应该严格控制在270—280℃。
如果低于270。
C，则反应不易进行；而高于280。
C，聚合物将会发生热分解。
该反应必须在强烈搅拌下进行。
为了提高熔融聚合产物的热稳定性，可以在反应体系中加入少量稳定剂，如亚磷酸三苯酯、磷酸三苯酯等。
该缩聚反应的反应程度会随着乙二醇的不断蒸出而增大，体系的粘度也不断提高，一般经4—6h后，不再有乙二醇蒸出，反应结束。
4.固相缩聚法
由于吉玛法到后缩聚时体系的粘度已经非常大了，传热和传质效果都不好，反应速度越来越慢。
为了解决后缩聚的技术困难及满足生产高粘度PET的需要，固相聚合技术应运而生。
固相缩聚法首先将对苯二甲酸双羟乙酯制成低聚体粉末或切片，再在真空或惰性气体中反应。
反应温度一般比起熔点低10—20℃，因此产物的色泽好，端羧基少。
这种方法最大的特点就是不受熔体粘度的限制，可以制得特性粘数在1．0dL/g以上的高粘度PET。
但是，这种方法得到的树脂的相对分子量的分布没有熔融缩聚法的均匀，目前仅在制造高粘度PET时使用。
由于固相缩聚法的聚合工艺简单，反应条件温和，投资低，近年来取得了迅速的发展。
参考文献：1.《聚对苯二甲酸Z,-醇酯的合成、改性及应用》.李建国(大庆油田昆仑集团管业分公司，黑龙江大庆163316)
2.《聚对苯二甲酸乙二醇酯共价接枝多壁碳纳米管及其表征》郑
华, 张晨, 王兆旭, 杜中杰, 励杭泉( 1. 北京化工大学新型高分子材料的制备与加工北京市重点实验室, 北京100029;2. 中国兵器工业总公司202 所, 陕西咸阳712099)。
