桥梁体外预应力加固的施工技术
体外预应力加固施工方案
体外预应力加固施工方案一、项目背景在建筑领域，体外预应力加固是一种常用的加固方法。
它通过在构件外部施加预应力，增强构件的承载力和抗震能力。
本文档旨在提供体外预应力加固施工方案，帮助施工人员正确、高效地进行加固工作。
二、加固对象体外预应力加固可以应用于各类建筑结构，如桥梁、楼板、墙体等。
加固对象应根据具体情况进行评估，确保具备加固的必要性和可行性。
三、施工准备3.1 设计方案确认在进行体外预应力加固施工前，需确保设计方案已经得到确认，并获得相关部门的审批。
设计方案应包括加固的具体位置、预应力材料选用、施工步骤等内容。
3.2 材料采购根据设计方案，采购所需的预应力材料，如钢束、预应力锚具、预应力加固胶等。
采购过程中要注意材料的质量和规格，确保满足施工需求。
3.3 设备检查与准备检查施工所需的设备是否完好，并进行必要的维护与调试。
主要设备包括张拉设备、压浆设备等。
确保设备正常运行，以提高施工效率和施工质量。
四、施工步骤4.1 表面处理在进行预应力加固前，需对加固位置的表面进行处理。
具体步骤如下：1.清洁表面，去除杂物和污垢。
2.修补裂缝和破损部位。
3.刷涂加固胶粘结剂。
4.2 预应力锚具安装根据设计方案，选择合适的位置安装预应力锚具。
具体步骤如下：1.根据锚具型号和规格，在预定位置进行钻孔。
2.将锚具插入钻孔中，并用预应力胶进行固定。
3.等待胶固定后，进行锚具的张拉调整。
4.3 钢束张拉在进行钢束张拉前，需确保预应力锚具的安装已完成。
具体步骤如下：1.将钢束穿过预应力锚具，并固定在锚具上。
2.进行钢束的张拉调整，达到预定的预应力水平。
3.固定钢束，并检查张拉效果。
4.4 环氧压浆钢束张拉完成后，进行环氧压浆，确保钢束与构件表面的紧密粘结。
具体步骤如下：1.在张拉的钢束和构件表面之间注入环氧压浆。
2.等待压浆硬化后，固定钢束和构件。
4.5 后期处理施工完成后，进行相应的后期处理工作。
具体步骤如下：1.清洁施工现场，清除杂物和垃圾。
公路桥梁体外预应力加固施工技术
试论公路桥梁体外预应力加固施工技术摘要：论述了桥梁加固技术对于提升公路桥梁质量的重要性；探讨了选用公路桥梁加固方式时所遵循的原则；详细分析了公路桥梁体外预应力加固施工技术的特点；并针对该技术在施工过程中所存在的问题，提出了相应的解决措施，以期为公路桥梁施工质量的保证提供一定的帮助。
关键词：公路桥梁；桥梁加固；施工控制；桥体维护1 引言随着我国经济持续高速的发展，交通运输量也在不断地提升。
物流行业的飞速发展以及城市建设项目的不断增多，导致越来越多的重型车辆开始行驶在公路上，极大地考验着公路桥梁的承载力。
部分老式公路桥梁，对于道路承载力的设计要求已经远远地不能满足于现代交通运输业的发展。
而且，即使最初设计要求能够满足现代交通运输量的桥梁，由于使用时间过长，老化、破损现象严重，存在着很大的交通安全隐患。
因此，采取一定的维修或者加固的方式来提升公路桥梁的承载力势在必行。
而对于一些损伤的公路桥梁，维护成本较高或者无法正常维护加固时，则根据桥梁的现有承载力施行限速、限重等措施，确保人民的生命财产安全。
2 公路桥梁加固原则我国现在通用的公路桥梁设计标准的颁布时间是上世纪九十年代。
限于当时比较低的技术水平以及落后的交通运输行业，使得在该标准下建设的公路桥梁已经不能完全适用于现阶段的车辆通行要求。
尤其是在某些城镇公路上，重型货车超载现象十分严重，这就严重的考验着公路桥梁的承载力，为人民的生命安全埋下众多隐患。
具不完全统计，至少百分之二十的城镇道路桥梁存在安全隐患，如果不能及时的予以加固，所产生的后果将不堪设想。
因此，对于公路桥梁的加固已经越来越引起人们的重视。
相对于发达国家，我国的各项基础设施还不是很完善。
为了完善这些基础设施，国家每年都会投入大量的资金，但是公路桥梁加固在资金的占用率上相对较少。
如何用较少的资金投入，修复或者加固更多的公路桥梁就显得尤为重要。
现阶段对公路桥梁进行加固时，要遵循以下两个原则：一是做好维修前的检测工作。
公路桥梁体外预应力加固技术规程
公路桥梁体外预应力加固技术规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!公路桥梁体外预应力加固技术规程解析公路桥梁作为交通网络的重要组成部分，其安全性和耐久性至关重要。

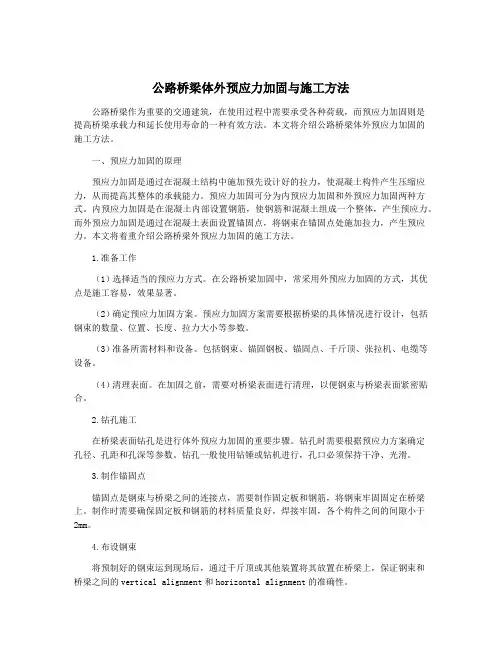

公路桥梁体外预应力加固与施工方法
公路桥梁体外预应力加固与施工方法公路桥梁作为重要的交通建筑，在使用过程中需要承受各种荷载，而预应力加固则是提高桥梁承载力和延长使用寿命的一种有效方法。
本文将介绍公路桥梁体外预应力加固的施工方法。
一、预应力加固的原理预应力加固是通过在混凝土结构中施加预先设计好的拉力，使混凝土构件产生压缩应力，从而提高其整体的承载能力。
预应力加固可分为内预应力加固和外预应力加固两种方式。
内预应力加固是在混凝土内部设置钢筋，使钢筋和混凝土组成一个整体，产生预应力。
而外预应力加固是通过在混凝土表面设置锚固点，将钢束在锚固点处施加拉力，产生预应力。
本文将着重介绍公路桥梁外预应力加固的施工方法。
1.准备工作（1）选择适当的预应力方式。
在公路桥梁加固中，常采用外预应力加固的方式，其优点是施工容易，效果显著。
（2）确定预应力加固方案。
预应力加固方案需要根据桥梁的具体情况进行设计，包括钢束的数量、位置、长度、拉力大小等参数。
（3）准备所需材料和设备。
包括钢束、锚固钢板、锚固点、千斤顶、张拉机、电缆等设备。
（4）清理表面。
在加固之前，需要对桥梁表面进行清理，以便钢束与桥梁表面紧密贴合。
2.钻孔施工在桥梁表面钻孔是进行体外预应力加固的重要步骤。
钻孔时需要根据预应力方案确定孔径、孔距和孔深等参数。
钻孔一般使用钻锤或钻机进行，孔口必须保持干净、光滑。
3.制作锚固点锚固点是钢束与桥梁之间的连接点，需要制作固定板和钢筋，将钢束牢固固定在桥梁上。
制作时需要确保固定板和钢筋的材料质量良好，焊接牢固，各个构件之间的间隙小于2mm。
4.布设钢束将预制好的钢束运到现场后，通过千斤顶或其他装置将其放置在桥梁上，保证钢束和桥梁之间的vertical alignment和horizontal alignment的准确性。
5.张拉钢束张拉时需要根据设计要求检查油压表和拉力计等设备是否正常。
根据预应力方案施加拉力，保证钢束能够达到预先设计的预应力水平。
在张拉之后，需要根据实际情况调整钢束张力。
公路梁桥体外预应力加固设计与施工技术
公路梁桥体外预应力加固设计与施工技术一、体外预应力加固技术概述体外预应力加固法能较大幅度地提高构件的承载力，且它具有施工简单、合理、方便等优点，己成为桥梁界的新热点，现而今，预应力加固主要用于旧桥的加固，收到很好的经济和社会效益，是一种有效的主动加固法。
体外预应力加固技术有如下几大的特点：1加固效果显著。
一方面，体外预应力加固技术的施工所需设备和人员较少，不仅简单易操作，施工布置还可以灵活调整，施工周期较短且经济效益好。
另一方面，体外预应力加固技术增加的重量不大，可以灵活调整达到原结构的应力状态，达到加固的最佳效果。
而且还能够较大幅度地提升旧桥梁的承载能力和结构刚度，有效防止桥梁的裂痕，是桥梁的饶度大幅度减低。
同时，体外预应力加固技术不但可以用于中小型桥梁的加固，还可以应用于大中跨度的连续体桥梁的加固。
2施工对交通影响小。
体外预应力加固技术在施工中不需要中断交通，只需要短时间的限制交通就可以进行施工。
因此，在施工中对桥上交通的影响很小。
另外，体外预应力加固法技术的应用可做到不影响桥下的净室，不抬高路面的标高，对桥梁本身的损伤较小。
3后期维护简单。
体外预应力加固技术的另一大优点就是加固之后便于桥梁和体外预应力设备的维护与维修，能够随时更换预应力的应力筋。
同时，可以随时对体外预应力加固技术的应力筋实施实时监控，对出现裂纹或者腐蚀情况的应力筋进行及时的修复和更换。
这既能够保证工程施工的安全性又能够节约成本。
4在路桥工程施工过程中，预应力加固法主要应用于悬臂梁、连续体系梁与简支梁桥的结构加固，促进其在使用中更加稳定、安全、牢固。
在路桥施工中应用预应力加固法，不但可以有效降低或消除局部裂缝现象，而且有利于减小梁体挠度，使得路桥结构中不同界面都达到最为理想的应力状态。
二、计算模型分析在体外预应力结构中,体外预应力索与混凝土结构为点接触连接,组成了一个内部超静定结构体系。
结构分析采用桥梁博士软件进行分析计算。
《体外预应力加固》课件
施工过程
对住宅楼进行必要的支撑和加固 ，安装钢绞线、锚具和转向器等 ，进行预应力张拉，最后进行楼 板修复和涂装。
加固效果
加固后房屋结构稳定性得到显著 提高，墙体开裂和楼板下沉等问 题得到有效解决，保证了房屋的 安全性和居住性。
确定加固方案
根据桥梁的实际情况和加固需 求，选择合适的体外预应力加 固方案。
预应力索设计
根据计算结果，设计合理的预 应力索，包括规格、长度、数 量等。
施工监控系统设计
为确保施工安全和质量，设计 合理的施工监控系统。
施工工艺
施工准备
清理桥梁表面，确定 施工区域和范围，准 备施工设备和材料。
安装锚固系统
与粘钢加固法相比，体外预应力加固技术能够提供更大的承 载能力，减小结构的变形和裂缝发展，同时预应力筋的防腐 性能优于粘钢加固。
03 体外预应力加固的设计与 施工
设计流程
建立计算模型
根据桥梁的结构形式和受力特 点，建立计算模型，进行结构 分析和计算。
锚固系统设计
设计安全可靠的锚固系统，确 保预应力索的有效固定和传递 。
锚固系统
选择安全可靠的锚固系统 ，如挤压锚或粘结锚等， 确保预应力索的有效固定 和传递。
防护材料
为保护预应力索和锚固系 统，选择耐腐蚀、耐磨损 的材料进行表面防护。
04 体外预应力加固的工程实 例
桥梁加固实例
加固效果
加固后桥梁承载力得到显著提高，裂缝得 到有效控制，保证了桥梁的安全性和耐久 性。
体外预应力加固技术的发展历程
起源
初步发展
体外预应力加固技术起源于20世纪50年代 ，最初用于桥梁工程加固。
桥梁上部结构加固技术—体外预应力加固法
7.5 体外预应力加固法
3. 体外预应力的优缺点 与传统预应力体系相比，具有以下优点：
简化预应力筋曲线，预应力筋仅在锚固处和转向处 与结构相连，减小摩阻损失，提高预应力使用效率 预应力布置灵活，根据桥梁病害可以全桥加固也可 以进行局部加固 锚固构件尺寸小，自重增加少，可有效的大幅提高 结构承载能力。 与原结构无粘结，应力变化值小，对结构受力有利
承载极限状态下体外预应力结构的抗弯能力小于有粘结 和无粘结预应力结构
体外预应力结构在极限状态下可能因延性不足而产生没 有预兆的失效
7.5 体外预应力加固法
3. 体外预应力的优缺点 体外预应力结构亦有其自身的缺陷：
体外索布置在截面外，防腐、保护相对较困难，易受外 界影响
锚固及转向区域容易产生应力集中，局部应力大，对锚 固施工要求高
7.5 体外预应力加固法
体外预应力筋的锚固系统
可更换体外预应力筋的锚具，有钢 绞线束无法放松和可放松两种类型。 若不预留能够再次张拉的长度，钢 绞线束是无法放松的
7.5 体外预应力加固法
体外预应力筋的转向装置
• 体外预应力筋的转向装置由转向结构构造及转向器组成 • 转向结构构造为混凝土结构的一个特殊部分。转向器为直接支
7.5 体外预应力加固法
二、体外预应力系统构造
• 钢管外护套较贵且本身有防 腐的问题，故采用较少；
• HDPE 管已被大量应用，但 其与钢管的连接处必须保证 密封性能良好
7.5 体外预应力加固法
二、体外预应力系统构造
• 为便于预应力筋内穿、检查、 检测及更换钢绞线，外护套 应做成可伸缩式的构造，并 在各伸缩段的连接部位具有 良好强度与密封性
体外索可调可换，便于使用期间进行维护
7.5 体外预应力加固法
公路桥梁施工中体外预应力加固技术分析
公路桥梁施工中体外预应力加固技术分析摘要：随着社会经济的飞速发展，公路交通流量的不断增大，公路桥梁的承载能力也在不断提高，而原有公路桥梁的承载能力已经无法满足公路交通的需求，尤其是公路交通量还在持续增大的情况下，更应采取有效的方式实现对公路桥梁加固处理。
在科学技术飞速发展下，公路桥梁加固技术的发展也极为迅速，预应力加固技术是一种较为先进的桥梁加固技术之一，将该技术应用到公路桥梁施工中，对增加公路桥梁的承载能力以及修复有破损的公路桥梁具有极大的优势。
关键词：公路桥梁施工；体外预应力；加固技术1体外预应力加固技术简介体外预应力加固技术是通过预应力筋来增强桥梁的稳固性，使得桥梁在受力时能够通过预应力筋减少一定的阻力，从而起到保护桥梁的作用。
体外预应力加固技术的使用对桥梁的使用寿命有极大的积极影响，因为当桥梁上驶过较重车辆或车流量增多时，这一技术能够减少桥梁所受压力，改善桥体功能。
体外预应力加固技术需要根据桥梁的结构来具体选择如何降低桥梁自身的重量，以及如何在最大程度上提升桥梁本身对所受重力的承载效果。
更重要的是，使用这一技术能够保证桥梁的建设质量，使得桥梁保持在一个较高的水平上。
使用了体外预应力加固技术的桥梁，一般不会产生较大的裂缝。
2体外预应力加固技术的优势2.1不影响正常交通以往在对公路桥梁进行加固处理的过程中，经常需要对施工路段进行封闭施工，而由于公路桥梁加固施工技术的周期不同，有些可能会需要较长的时间才能完成，在施工过程中严重影响到公路的正常交通，给人们的出行带来极大的不便[1]。
而将体外预应力加固技术应用到公路桥梁施工中，可以有效改变这一技术现状，并必须要封路施工，当然，具体应结合实际情况而定，也可能受到实际环境因素的影响需要进行短暂的封闭。
体外预应力加固技术施工具有周期短，能够在短时间内完成施工，对交通的影响并不大，而且从大量的实践分析，公路桥梁应用体外预应力加固技术，多是对交通进行短暂的限制就能够满足施工要求。
