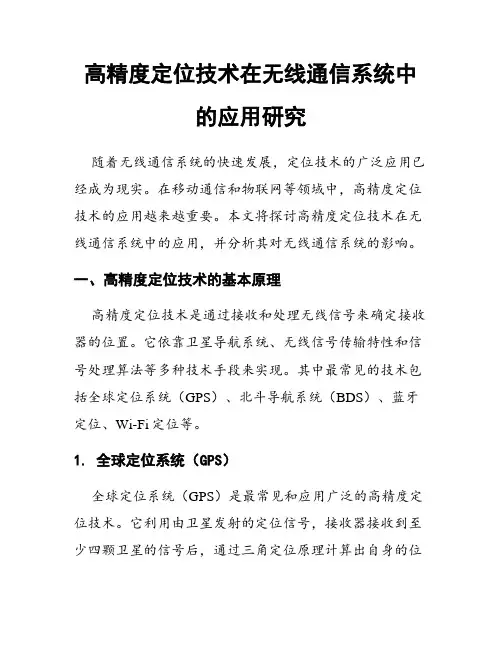

高精度定位技术在无线通信系统中的应用研究
高精度定位技术在无线通信系统中的应用研究随着无线通信系统的快速发展，定位技术的广泛应用已经成为现实。
在移动通信和物联网等领域中，高精度定位技术的应用越来越重要。
本文将探讨高精度定位技术在无线通信系统中的应用，并分析其对无线通信系统的影响。
一、高精度定位技术的基本原理高精度定位技术是通过接收和处理无线信号来确定接收器的位置。
它依靠卫星导航系统、无线信号传输特性和信号处理算法等多种技术手段来实现。
其中最常见的技术包括全球定位系统（GPS）、北斗导航系统（BDS）、蓝牙定位、Wi-Fi定位等。
1. 全球定位系统（GPS）全球定位系统（GPS）是最常见和应用广泛的高精度定位技术。
它利用由卫星发射的定位信号，接收器接收到至少四颗卫星的信号后，通过三角定位原理计算出自身的位置。
GPS技术在高精度定位中具有较高的准确性和广泛的应用。
2. 北斗导航系统（BDS）北斗导航系统（BDS）是我国自主研发的卫星导航系统，与GPS类似，也可以提供高精度的定位服务。
BDS的建设和运行覆盖范围广泛，对无线通信系统具有很大的应用潜力。
3. 蓝牙定位和Wi-Fi定位蓝牙定位和Wi-Fi定位是利用蓝牙和Wi-Fi信号的强度和到达时间差等参数来计算接收器位置的技术。
它们适用于室内环境中的定位需求。
蓝牙和Wi-Fi定位技术由于其简单易用和低成本等优势，被广泛应用于商业和消费级应用中。
二、高精度定位技术在无线通信系统中的应用高精度定位技术在无线通信系统中有广泛的应用。
它可以提供精确的位置信息，为无线通信系统的优化和改进提供支持。
1. 无线网络规划和优化高精度定位技术可以提供具体的位置信息，帮助无线通信系统进行规划和优化。
通过定位信息，可以确定基站的布置位置、无线信号的传播模型等，从而优化网络覆盖和信号强度分布，提高无线通信系统的性能。
2. 室内定位和导航高精度定位技术在室内环境中的应用越来越重要。
在商场、医院、机场等室内场所，人们常常需要定位和导航服务。
《复杂环境中BDS快速精密定位方法研究》
《复杂环境中BDS快速精密定位方法研究》篇一一、引言随着科技的快速发展，全球定位系统（BDS）已经广泛应用于众多领域，如自动驾驶、无人机控制、移动通信等。
然而，在复杂环境中，如高楼大厦密集的市区、隧道、山区等地方，BDS 信号容易受到干扰，导致定位精度降低，甚至出现定位失败的情况。
因此，研究复杂环境中BDS快速精密定位方法具有重要的现实意义和应用价值。
本文旨在探讨复杂环境中BDS快速精密定位方法的研究，以期为相关领域的研究和应用提供参考。
二、BDS系统概述BDS（北斗卫星导航系统）是中国自主研发的全球卫星导航系统，具有高精度、高可靠性等特点。
BDS系统主要由空间段、地面段和用户段三部分组成。
空间段包括多个卫星，地面段包括控制中心和地面接收站等设施，用户段则是各种BDS接收设备。
三、复杂环境对BDS定位的影响在复杂环境中，BDS信号的传播受到多种因素的影响，如多路径效应、非视线环境、电磁干扰等。
这些因素导致BDS信号的质量降低，从而影响定位的精度和可靠性。
多路径效应是由于信号在传播过程中遇到多个反射点而引起的；非视线环境则指在建筑群、密集的森林等区域中，卫星信号被遮挡而无法直接到达接收机；电磁干扰则是由其他无线信号或设备对BDS信号产生的干扰。
四、复杂环境中BDS快速精密定位方法研究为了解决复杂环境中BDS定位精度低的问题，研究者们提出了一系列的方法和技术。
首先，基于多系统融合的定位技术被广泛应用。
该方法将多个卫星导航系统的数据进行融合处理，从而提高定位的精度和可靠性。
其次，利用多频多星定位技术可以有效减小多路径效应和非视线环境对定位精度的影响。
此外，采用差分定位技术，通过接收和处理多个接收机的观测数据来消除公共误差源，从而提高定位精度。
另外，针对电磁干扰问题，研究者们还提出了基于信号处理和抗干扰算法的解决方案。
五、实验与分析为了验证上述方法的可行性和有效性，本文进行了一系列的实验分析。
实验中采用不同的定位场景和方法，如城市街道、高楼大厦密集区域、山区等地方，对比分析了传统定位方法和上述改进后的定位方法在复杂环境下的表现。
高精度导航系统中的信号处理与定位算法研究
高精度导航系统中的信号处理与定位算法研究随着全球定位系统（GPS）的普及和广泛应用，高精度导航系统在各个领域的需求越来越大。
高精度导航系统的关键在于信号处理与定位算法的研究。
本文将探讨高精度导航系统中信号处理和定位算法的相关研究。
信号处理是高精度导航系统中不可或缺的一部分。
在GPS中，接收到的卫星信号往往包含着大量的噪声和干扰。
信号处理的目标是从这些噪声和干扰中提取出有效的导航信息。
为了实现这一目标，研究者们提出了许多信号处理技术。
首先，自适应滤波是一种常用的信号处理技术。
它的基本思想是根据接收到的信号实时调整滤波器的参数，以适应环境中的变化。
自适应滤波可以有效地抑制噪声和干扰，提高信号的质量。
除了自适应滤波，波束成形也是一种常用的信号处理技术。
波束成形是通过调整接收天线阵列的权重，将接收到的信号聚焦到特定的方向。
这样一来，可以抑制来自其他方向的干扰信号，提高对目标信号的接收性能。
此外，时域处理技术也被广泛应用于高精度导航系统中。
时域处理是指将接收到的信号分解成一系列的窗口，通过对每个窗口进行分析来得到信号的特征。
常用的时域处理技术包括快速傅里叶变换（FFT）和小波变换。
在信号处理的基础上，定位算法是高精度导航系统中另一个重要的研究领域。
定位算法的目标是通过接收到的信号计算出接收天线的位置信息。
在高精度导航系统中，常用的定位算法包括距离测量法、角度测量法和卡尔曼滤波。
距离测量法是一种基于接收到的信号强度来计算距离的算法。
它的基本原理是，信号的强度与距离成反比。
通过测量信号的强度，并结合信号传播速度，可以计算出接收天线与发射源之间的距离。
角度测量法是一种基于接收到的信号角度来计算位置的算法。
它的基本原理是，当接收天线位于不同的位置时，信号的入射角度会发生变化。
通过测量信号的入射角度，并结合发射源的位置信息，可以计算出接收天线的位置。
卡尔曼滤波是一种用于估计系统状态的滤波算法，被广泛应用于高精度导航系统中的定位算法。
高精度室内定位算法与技术综述
0 引言在日常生活中，以位置为基础的服务（Location-based services，LBS）已经和人类的生活息息相关。
可靠的LBS 服务离不开准确的位置信息。
当前，依赖全球卫星导航系统（global navigation satellite system, GNSS）的室外定位技术[1]已经趋于成熟，甚至在于特定需求下可以达到亚米级的精度。
但是看似相似的室内定位技术实际却是截然不同，室内定位技术受环境影响较大，室外环境下障碍物较少，一般情况下二维定位即可满足需求。
而室内环境复杂，各种家具、楼房等等都会对定位产生影响，并且室内定位的精度需求远远高于室外，往往需要“厘米级”精度[2]才能满足用户需求，因此利用GNSS 提供位置服务的方案不太合适。
根据数据统计，在实际生活中，人类在室内度过的时间平均可以达到70% - 90%，对于LBS 的需求更迫切，GNSS 服务无法满足用户需求的情况下，需求精准室内位置信息已经成为室内LBS 服务发展的红线。
同时，随着几种主流室内定位技术,包括有Wi-Fi、蓝牙、超宽带、蜂窝移动网络的发展，已经能更为精确地实现信号的传递与检测。
1 应用前景随着定位技术的发展，基于位置的服务越来越受到人们的关注。
目前，LBS 已经渗透到人们日常生活的方方面面，关于室内定位的需求价值早已远远超出早期学者的预期，精确、实时的位置信息打破了虚拟空间的数据信息与真实世界物理对象的壁垒，掀起零售、制造、物流、急救、大型公共场所导航等行业的革命，真正意义上推动万物互联的进程。
[3]在商场、停车场、机场、火车站、医院等大型公共场所中，LBS 是不可或缺的。
比如，在人们外出旅游时，LBS 可以给人们带来方便，便于人们查询景点、餐厅、酒店宾馆等信息；当发生事故时，LBS 可以更加准确地提供具体信息。
同时，在信息时代的背景下，随着人工智能、机器人技术的发展，一些新型行业的兴起，比如无人医疗护理、智能制造、智能物流等行业也更加需要LBS 提供技术支撑。
新型高精度快速单站无源定位技术研究
２ １ 可变基 线 测相位 差 变化率 定位 原理 ． 假 设单 站平 台静 止 ， ： 则
（） ＝ Ａｄ ＋ ｆＪｉＯ ｆ＝２ ／Ｅ ０ （）ｓ ｎ
（） ｎ Ａ ｄ ＋ｖ） ｉＯ ｆ ＝２ ／ （ ０ ｔｓｎ
（） １
（） ２
（） ｆ为单 调 线性 递 增 的相 位 差 ， ｔ在 频 域 上 提 （） 取 能 够提 高对信 号 的适应 能 力 。 ¨， 对 进 行求 导得 ；
ｆ
式中 ￡ ＝虫 （） 为相位差变化率
。
男 。 究 员 ， 要从 事 电子 对 抗 工 作 。 表 论文 ３ 研 主 发 Ｏ余 篇 。
中 图分类号 ： ＴＮ ７ ９１ 文献标 识码 ： Ａ
Ａ ｅ ｔ ｃ ｎ ｌ ｇ ｆ ｆ ｓ ｎ ｇ ｅ ｉｉ ｎ ｓｎｇ ｅ ｏ ｓ ｒ ｅ ｓ ｉ ｅ ｎ ｗ ｅ ｈ ｏ ｏ ｙ ｏ ａ ｔ ａ ｄ ｈｉ ｈ ｐｒ ｃ ｓｏ ｉ ｌ ｂ ｅ ｖ ｒ ｐａ ｓｖ
Ａｂ ｔ ａ ｔ Ａ ａ ｔｈ ｇ ｒ ｃｓｏ ｉ ｇ ｅ ｏ ｓ ｒ ｅ ａ ｓｖ ｏ ａ ｉ ｎ ａｇ ｒｔ ｍ ｎ ｅ ｏ ｓｇ ａ— ｏ ｏ ｓ ａ ｉ ｓｒ ｃ ： ｆ ｓ ｉｈ ｐ ｅ ｉｉｎ ｓｎ ｌ ｂ ｅ ｖ ｒ ｐ ｓ ｉｅ ｌｃ ｔｏ ｌ ｏ ｉ ｈ ｕ ｄ ｒａ ｌ ｗ ｉ ｎ ｌｔ ｍ ｉｅ ｒ ｔｏ
方法 ， 求平 台机 动性能好 （ 要 主要是平 台运 动速 度高 ） 、 鉴相精 度高 。本文 提 出的基 于可变基 线数 字 干涉仪 的 单站无 源定 位的算 法 和 系统 设 计方 案 技 术 ， 平 台 的 对
什么是高精度定位？高精度定位的应用
什么是高精度定位？高精度定位的应用一、高精度定位组成：高精度定位系统包括定位基站、定位标签、位置解算服务器以及调度中心显示屏组成。
可实时定位人员位置，多用于监狱、养老院、工厂、隧道等室内定位。
高精度定位系统应用软件支持PC端和移动端访问，并提供位置实时显示、历史轨迹回放、人员考勤、电子围栏、行为分析、多卡判断、智能巡检等功能。
二、什么是定位精度？定位精度（PositionaIAccuracy）是空间实体位置信息（通常为坐标）与其真实位置之间的接近程度。
高精度定位系统采用UWB定位技术，通过TDOA到达时间差的算法实现三维定位，定位精度优于30cm，单区域支持多于1000张/秒的定位标签，精度高，容量大。
三、高精度uwb定位原理高精度定位采用 TDOA（到达时间差原理），利用 UWB 定位技术测得定位标签相对于两个不同定位基站之间无线电信号传播的时间差，从而得出定位标签相对于四组定位基站的距离差。
使用 TDOA 技术不需要定位标签与定位基站之间进行往复通信，只需要定位标签只发射或只接收 UWB 信号，故能做到更高的定位动态和定位容量。
恒高四维定位系统产品即使用 UWB-TDOA 技术实现了高精度、高动态、高容量、低功耗的定位系统。
四、高精度uwb定位技术与其他定位技术比较：Uwb定位，应用于监狱、养老院、工厂、煤矿、贵重物品仓库等室内定位，定位精度极高，可达到厘米级30cm以内。
需要特定的定位基站、定位标签，缺点是穿透性弱。
其他定位技术（WLAN、Sub G、BLE等）应用于商场、停车场，其工作距离较远，但是定位精度较低。
其中WLAN这种定位技术应用的比较广泛，多用于室外定位。
五、高精度室内定位的应用：1.应用场景-工业制造产品形态如图实现功能：1）减少人工考勤工作量，提高员工出勤率；2）提高物资、设备的利用效率，减少人工管理成本；3）特殊区域限制人员进出及人员滞留时间，实现安全管理；4）设备自动报修，杜绝漏检；5）实时显示人员动态信息，实现人员动态管理；6）及时响应特殊情况，保障员工安全。
增强现实知识：AR技术如何使用技术和算法来定位和跟踪位置
增强现实知识：AR技术如何使用技术和算法来定位和跟踪位置增强现实技术是在真实世界中叠加虚拟信息的一种技术。
它通过识别和跟踪现实世界中的物体，来在这些物体上叠加虚拟的图像或者三维模型，实现真实和虚拟的混合。
AR技术的其中一个核心问题就是如何精确的定位和跟踪用户的位置信息。
本文将从技术和算法两方面来探讨AR技术如何实现定位和跟踪位置的。
一、AR技术的定位和跟踪技术AR技术的定位和跟踪技术主要有两种：基于传感器的方法和基于计算机视觉的方法。
基于传感器的方法是指利用设备内置或外挂的各种传感器，如GPS、陀螺仪、加速度计、磁力计等，来获取设备的运动姿态和位置信息，再将这些信息传递给AR引擎，从而实现将虚拟信息叠加到现实世界中的精准位置。
而基于计算机视觉的方法则是利用计算机视觉技术来对现实世界中的场景进行分析和理解，从而得到场景中物体的位置和姿态信息，再将这些信息传递给AR引擎，在相应位置上叠加虚拟信息。
二、AR技术的位置定位AR技术的位置定位是指如何精准地获取用户所在的位置信息，以此为基础来叠加虚拟信息。
AR技术的位置定位主要有两种方法：基于GPS定位和基于视觉定位。
1.基于GPS定位GPS定位是一种基于卫星的定位技术，能实现全球范围内的高精度定位。
在AR技术中，通过获取GPS设备所在的位置信息，可以将用户的位置和虚拟信息结合起来，实现精准的增强现实体验。
2.基于视觉定位基于视觉定位是指利用计算机视觉技术，通过对摄像头所拍摄的画面进行分析和识别，来获取用户所在的位置信息。
这种方法需要对场景中的物体进行识别和跟踪，从而得到用户的位置信息，并将虚拟信息在合适的位置上叠放。
三、AR技术的位置跟踪AR技术的位置跟踪是指如何在用户移动的过程中，动态地更新虚拟信息的位置，从而保证虚拟信息和真实世界的对齐。
AR技术的位置跟踪也有两种方法：基于惯性测量单元（IMU）的方法和基于视觉位置跟踪的方法。
1.基于IMU的方法IMU是一种用于测量设备的加速度和旋转率的传感器，它能够测量设备在三个轴向上的加速度、角速度和磁场强度等信息，从而计算出设备的位置和姿态信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高精度快速定位技术与算法RTK (Real Time Kinematic)技术是GPS实时动态定位技术，它将GPS与数传技术相结合，实时解算并进行数据处理，在 1～ 2s 的时间里得到高精度的位置信息。
常规 RTK技术是一种对动态用户进行实时相对定位的技术，该技术也可用于快速静态定位。
进行常规RTK工作时，基准站需将自己所获得的载波相位观测值 (最好加上测码伪距观测值)及站坐标，通过数据通信链实时播发给在其周围工作的动态用户。
于是这些动态用户就能依据自己获得的相同历元的载波相位观测值 (最好加上测码伪距观测值)和广播星历进行实时相对定位，并进而根据基准站的站坐标求得自己的瞬时位置。
为消除卫星钟和接收机钟的钟差，削弱卫星星历误差、电离层延迟误差和对流层延迟误差的影响，在 RTK中通常都采用双差观测值。
RTK技术是建立在流动站与基准站误差强相关这一假设的基础上的。
当流动站离基准站较近 (例如不超过 1 0～ 1 5km)时，上述假设一般均能较好地成立，此时利用一个或数个历元的观测资料即可获得厘米级精度的定位结果。
然而随着流动站和基准站间间距的增加，误差相关性将变得越来越差。
轨道偏差，电离层延迟的残余误差和对流层延迟的残余误差项都将迅速增加。
从而导致难以正确确定整周模糊度，无法获得固定解。
这项技术始于2 0世纪 90年代初，极大地拓展了GPS的使用空间，代表着高精度GPS的最高水平。
但是RTK技术有着一定局限性，当流动站和基准站间的距离大于 50 km时，常规 RTK的单历元解一般只能达到分米级的精度，使其在应用中受到限制：1. 用户需要架设本地的参考站2. 误差随距离增长3. 误差增长使流动站和参考站距离受到限制4. 可靠性和可行性随距离降低。
在这种情况下为了获得高精度的定位结果就必须采取一些特殊的方法和措施，于是网络 RTK技术便应运而生了。
VRS(Virtual Reference Station)是虚拟参考站，代表GPS网络 RTK技术。
它的出现使一个地区的所有测绘工作成为一个有机的整体，扩展了 RTK的作业范围，使GPS的应用更广泛，精度和可靠性也进一步提高。
VRS的出现，得益于现代高科技的发展。
它已不仅仅属于GPS的范畴，而是集 Internet技术、无线通讯技术、计算机网络管理和 GPS定位技术于一身的系统。
是近年来在常规RTK和差分GPS的基础上建立起来的一种新技术，目前尚处于试验、发展阶段。
如果在一个较大的区域内能稀疏地、较均匀地布设多个基准站，构成一个基准站网，那么我们就能借鉴广域差分GPS和具有多个基准站的局域差分 GPS中的基本原理和方法来设法消除或削弱各种系统误差的影响，获得高精度的定位结果，这就是网络 RTK的基本原理。
网络 RTK是由基准站网，数据处理中心和数据通信线路组成的。
基准站上应配备双频全波长GPS 接收机，该接收机最好能同时提供精确的双频伪距观测值。
基准站的站坐标应精确已知，其坐标可采用长时间 GPS静态相对定位等方法来确定。
此外，这些站还应配备数据通信设备及气象仪器。
基准站应按规定的采样率进行连续观测，并通过数据通信链实时将观测资料传送给数据处理中心。
数据处理中心根据流动站送来的近似坐标 (可据伪距法单点定位求得)判断出该站位于由哪三个基准站所组成的三角形内。
然后根据这三个基准站的观测资料求出流动站处所受到的系统误差，并播发给流动用户来进行修正以获得精确的结果，有必要时可将上述过程迭代一次。
基准站与数据处理中心间的数据通信可采用数字数据网DON或无线通信等方法进行。
流动站和数据处理中心间的双向数据通信则可通过移动电活GSM等方式进行。
1. VRS系统组成VRS系统包括 3个部分：控制中心，固定站和用户部分（1）控制中心控制中心是整个系统的核心，即是通讯控制中心，也是数据处理中心。
它通过通讯线 (光缆，ISDN 和电话线 ) 与所有的固定参考站通讯，通过无线网络 (GSM, CDMA, GPRS) 与移动用户通讯。
由计算机实时系统控制整个系统的运行，所以控制中心的软件GPS- NET即是数据处理软件，也是系统管理软件。
（2）固定站固定参考站是固定的GPS接收系统，分布在整个网络中，一个 VRS网络可包括无数个站，但最少要 3个站，站与站之间的距离可达 70 km (传统高精度GPS网络的站间距离不过 1 0～ 2 0 km)。
固定站与控制中心之间有通讯线相连，数据实时的传送到控制中心。
（3）用户部分即用户的接收机，加上无线通讯的调制解调器。
根据自己的不同需求，放置在不同的载体上，如：汽车，飞机，农业机器，挖掘机等等。
当然测量用户也可以把它背在肩上。
接收机通过无线网络将自己初始位置发给控制中心，并接收中心的差分信号，生成厘米级的位置信息。
2. VRS工作原理与常规RTK不同，VRS网络中，各固定参考站不直接向移动用户发送任何改正信息，而是将所有的原始数据通过数据通讯线发给控制中心。
同时，移动用户在工作前，先通过GSM的短信息功能向控制中心发送一个概略坐标，控制中心收到这个位置信息后，根据用户位置，由计算机自动选择最佳的一组固定基准站，根据这些站发来的信息，整体的改正 GPS的轨道误差，电离层，对流层和大气折射引起的误差，将高精度的差分信号发给移动站。
这个差分信号的效果相当于在移动站旁边，生成一个虚拟的参考基站，从而解决了 RTK作业距离上的限制问题，并保证了用户的精度。
VRS系统实际上是一种多基站技术，它在处理上利用了多个参考站的联合数据。
3. VRS的优势（1）VRS覆盖范围VRS网络可以有多个站，但最少需要 3个。
按边长 70 km计算，一个三角形可覆盖面积为 2 1 0 0多 km2。
以北京市为例：市区面积 90 0多 km2，那么一个三角形 (3个站)就可以控制整个北京市区。
北京全市面积 1.68万 km2，1 0个站就可以完全控制北京全市。
与传统的 GPS网络相比，VRS 节约成本近 70 %。
实际应用中，VRS系统可提供 2种不同精度的差分信号：厘米级和亚米级。
我们所论述的是 1～ 2 cm的高精度，若采用低精度，这个距离 (70 km)可以拓展到几百公里。
（2）主要优势1) 费用将大幅度降低：70 km的边长使建GPS网络费用大大降低，用户不必再架设自己的基准站。
2) 相对传统 RTK，提高了精度：在VRS网络控制范围内，精度始终在±1－2 cm。
3) 可靠性也随之提高：采用了多个参考站的联合数据，大大提高可靠性。
4) 更广泛的应用领域：城市规划，市政建设，交通管理，机械控制，气象，环保，农业以及所有在室外进行的勘测工作。
4. VRS精度评估检验VRS网络参考站 4个，边长为70 km左右，移动站距最近的参考站 3 2 km。
在这个网络中我们对 VRS的性能进行测试。
(1) VRS初试化性能测试测试方法为移动站 (距最近的参考站 3 2 km)做初始化，每次初始化后连续输出位置 3 0 s，然后重新启动接收机重新初试化，所有输出的位置存储在外接的计算机中，用以数据分析和统计。
测试结果：平均初试化时间57s， 50 %的初试化时间小于 50 s，90 %的初试化时间小于80 s。
(2) VRS精度测试在该网络中，一段时间内，移动站(3 2 km )采集 2 2 0个初试化位置。
测试结果为 2 2 0个位置的平面标准差为 1.8cm。
其中90 %的点位误差小于 9mm, 99%的点位误差小于 2 1 mm。
实验结论为 VRS RTK 3 2 km基线初试化平均时间小于 1 min，标准偏差仅为 1.8cm，具有常规 RTK所无法比拟的优越性，其多基站算法是 GPS技术的突破。
5. 控制中心软件GPS-NETWORK软件运行于WINDOWS NT和WINDOWS 2000系统中。
操作员可以通过该软件从一台计算机对大型参考站网络进行远程控制并进行数据管理。
GPS参考站软件是完全可升级的，因此，可以有三种不同的配置方式：配置1：基本的GPS-NETWORK功能。
包括以差分方式对整个网络的码和载波数据同时进行处理和QA/QC生成器可以工作于调制解调器，无线网络访问服务器。
系统自动从最接近流动站的参考站向呼叫的流动站发送完整性的RTCM检测数据。
配置2：GPS-NETWORK可以运行在差分GPS改正模式，包括配置1中的所有特点，以及从网络中对给定用户位置给出大气和轨道改正值的能力。
系统工作于相距100-300KM的双频接收机网络中。
这是针对那些不用固定整周模糊度而对"分米级"精度感兴趣的用户。
配置3：此种GPS-NETWORK的配置可以让用户在站间距达到50-70KM的参考站网络中，通过整个网络立功厘米级精度的位置，使RTK测量和建筑机械定位达到最终精度。
WEB服务器：GPS-NETWORK包括一Internet Web服务器备选件，可以非常方便地管理和发布所有已存档的RINEX观测值.导航信息.气象信息.和年历文件。
6. 算法目前网络 RTK大体可采用内插法、线性组合法及虚拟站等方法进行。
(1) 内插法1) 各基准站实时地将接收到的观测资料通过数据传输系统送往数据处理中心。
这些资料包括卫星导航电文、载波相位观测值、测码伪距观测值及气象资料等。
2) 流动站根据接收到的导航电文和测码伪距观测值进行单点定位，实时求得自己的近似位置 (X u, Y u, Z u)并将它们传送至数据处理中心。
3) 数据处理中心根据动态用户的近似坐标判断出该点究竟位于由哪三个基准站组成的三角形内，并求出从流动站至这三个基准站的距离。
若流动站至某一基准站的间距小于规定值 (例如 1 0 km)，则可按常规 RTK技术处理，否则转入下一步进行内插。
4) 设流动站位于三角形ABC内，流动站离基准站 A最近，则取 A点作为计算中的参考点。
基准站B和C分别与A点组成双差观测值。
5) 将基准站 A作为参考点，求得上述各系数后，将流动站近似的平面坐标 (Xu, Yu)代入后，即可得到该站内插值。
6) 数据处理中心将各内插值实时播发给动态用户，动态用户就能对双差观测值进行改正。
(2) 线性组合法1) 各基准站将当前历元时的观测资料通过数据通信链实时传送给数据处理中心。
2) 流动站先利用伪距观测值和卫星星历进行单点定位，求得自己的概略坐标并将其转换为高斯平面坐标(xu, yu)，然后再将该时刻的载波相位观测值和 (xu, yu)值实时传送至数据处理中心。
3) 数据处理中心首先据流动站的近似坐标判断该站位于哪个三角形内，然后计算线性组合的系数。
4) 数据处理中心利用基准站A，B，C的资料解算基线向量 AB和 AC，然后求出残差 VAB和 VAC，再计算常数项 L。
