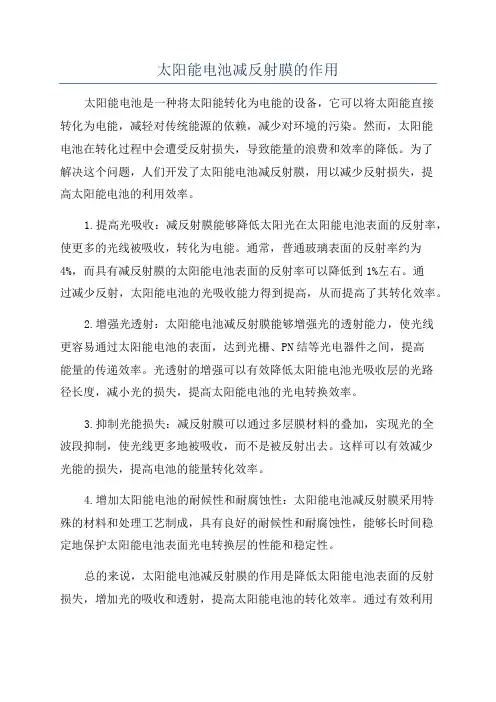

太阳能电池减反射膜的作用
太阳能电池减反射膜的作用太阳能电池是一种将太阳能转化为电能的设备，它可以将太阳能直接转化为电能，减轻对传统能源的依赖，减少对环境的污染。
然而，太阳能电池在转化过程中会遭受反射损失，导致能量的浪费和效率的降低。
为了解决这个问题，人们开发了太阳能电池减反射膜，用以减少反射损失，提高太阳能电池的利用效率。
1.提高光吸收：减反射膜能够降低太阳光在太阳能电池表面的反射率，使更多的光线被吸收，转化为电能。
通常，普通玻璃表面的反射率约为4%，而具有减反射膜的太阳能电池表面的反射率可以降低到1%左右。
通过减少反射，太阳能电池的光吸收能力得到提高，从而提高了其转化效率。
2.增强光透射：太阳能电池减反射膜能够增强光的透射能力，使光线更容易通过太阳能电池的表面，达到光栅、PN结等光电器件之间，提高能量的传递效率。
光透射的增强可以有效降低太阳能电池光吸收层的光路径长度，减小光的损失，提高太阳能电池的光电转换效率。
3.抑制光能损失：减反射膜可以通过多层膜材料的叠加，实现光的全波段抑制，使光线更多地被吸收，而不是被反射出去。
这样可以有效减少光能的损失，提高电池的能量转化效率。
4.增加太阳能电池的耐候性和耐腐蚀性：太阳能电池减反射膜采用特殊的材料和处理工艺制成，具有良好的耐候性和耐腐蚀性，能够长时间稳定地保护太阳能电池表面光电转换层的性能和稳定性。
总的来说，太阳能电池减反射膜的作用是降低太阳能电池表面的反射损失，增加光的吸收和透射，提高太阳能电池的转化效率。
通过有效利用太阳能，并降低能源消耗，太阳能电池减反射膜可以减少对传统能源的依赖，保护环境，具有重要的经济和环境意义。
光伏玻璃减反膜
光伏玻璃减反膜1. 概述光伏玻璃减反膜是一种应用于光伏玻璃上的涂层材料，用于减少光的反射，提高光伏发电效率。
本文将从以下几个方面对光伏玻璃减反膜进行详细介绍：光伏玻璃的作用、光伏玻璃减反膜的原理、减反膜的制备方法、减反膜的性能评价以及减反膜在光伏发电领域的应用前景。
2. 光伏玻璃的作用光伏玻璃是一种特殊的玻璃材料，其主要作用是保护光伏电池组件，同时具备透光和反射光线的功能。
光伏玻璃能够将阳光透过玻璃层传导到光伏电池组件上，使其产生电能。
同时，光伏玻璃还能够减少太阳光的反射，提高光伏发电效率。
3. 光伏玻璃减反膜的原理光伏玻璃减反膜的原理是利用多层薄膜的光学干涉效应，通过调整膜层的厚度和折射率，减少光的反射。
当光线照射到光伏玻璃表面时，一部分光线会被玻璃表面反射，而另一部分光线会透过光伏玻璃到达光伏电池组件上。
减反膜的存在可以降低光线的反射率，使更多的光线透过玻璃层到达光伏电池组件上，从而提高光伏发电效率。
4. 光伏玻璃减反膜的制备方法光伏玻璃减反膜的制备方法主要包括物理气相沉积、磁控溅射和溶胶-凝胶法等。
其中，物理气相沉积是最常用的制备方法之一。
该方法通过将薄膜材料加热至高温，使其蒸发并沉积在光伏玻璃表面，形成多层薄膜结构。
磁控溅射是将靶材置于真空室中，通过加热靶材并施加磁场，使靶材表面的材料离子化并沉积在光伏玻璃表面。
溶胶-凝胶法则是通过将溶胶涂覆在光伏玻璃表面，经过凝胶化和热处理，形成减反膜。
5. 减反膜的性能评价减反膜的性能评价主要包括反射率、透过率、耐久性和成本等指标。
反射率是指光线照射到减反膜表面后被反射的比例，透过率是指光线透过减反膜后到达光伏电池组件的比例。
耐久性是指减反膜在长时间使用后的稳定性能，包括耐候性、耐磨性等。
成本是指制备减反膜所需的材料和工艺成本，包括材料成本、设备成本和能耗成本等。
综合考虑这些指标，可以评价减反膜的优劣。
6. 减反膜在光伏发电领域的应用前景减反膜作为提高光伏发电效率的重要技术手段，具有广阔的应用前景。
光伏减反射膜
光伏减反射膜
一、引言
光伏减反射膜是一种应用于太阳能电池板的薄膜，它可以有效地减少太阳能电池板表面的反射，从而提高太阳能电池板的转换效率。
本文将详细介绍光伏减反射膜的原理、制备方法、性能以及应用等方面。
二、原理
太阳能电池板表面的反射会导致部分光线无法被吸收，从而影响太阳能电池板的转换效率。
光伏减反射膜通过在太阳能电池板表面形成一层具有逐渐变化折射率的薄膜来实现减少反射。
这种薄膜可以通过控制材料沉积速度和温度等条件来实现。
三、制备方法
1. 真空沉积法：将材料放置在真空室中，通过加热使其升华并沉积在太阳能电池板表面。
2. 溅射法：将材料放置在溅射器中，在高压气体或真空环境下进行溅射，使其沉积在太阳能电池板表面。
3. 溶液法：将材料溶解在溶剂中，然后通过旋涂、喷涂等方法将其沉积在太阳能电池板表面。
四、性能
光伏减反射膜的主要性能包括折射率、透过率、耐候性、耐化学腐蚀性等。
其中，折射率和透过率是影响太阳能电池板转换效率的两个关键因素。
一般来说，折射率越低，透过率越高，则太阳能电池板的转换效率越高。
五、应用
光伏减反射膜广泛应用于太阳能电池板领域。
目前市场上常见的太阳能电池板都会采用光伏减反射膜来提高转换效率。
此外，光伏减反射膜还可以应用于其他领域，如显示器、LED照明等。
六、结论
随着对可再生能源需求的不断增长，太阳能电池板作为一种重要的可再生能源发电方式受到了广泛关注。
而光伏减反射膜作为提高太阳能电池板转换效率的关键技术之一，也将在未来得到更广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能电池用光伏玻璃减反射膜性能研究通过模拟车间组件制作环境，对不同类型的镀膜玻璃的透光率衰减进行了研究分析。
采用X涉嫌光电子能谱(XPS)和椭偏仪等手段对
多孔SiO2减反射膜层进行了表征。
结果表明，镀膜玻璃初期表面预
衰减主要和膜层的微观折射率和孔隙率有关，折射率越小，孔隙率越大，则越容易吸附微小颗粒，从而导致膜层表面孔口堵塞，折射率增加，减反效果降低，透光率下降。
关键词：镀膜玻璃;SiO2;折射率;孔隙率;透光率
随着全球人口增长和经济的快速发展，能源紧张和环境污染日益严重。
而太阳能是取之不尽用之不竭的清洁可再生能源。
因此研究太阳能对解决能源危机和环境保护，对人类的可持续发展具有重要意义。
目前90%的以上的太阳能电池都是晶硅太阳能电池，其封装制作组件的效率在15%-17%。
而晶体硅太阳能电池的极限理论效率为34%，在现有工艺水平的基础上进一步提高太阳能电池效率的成本较高。
如果能够提高封装组件对太阳光的利用率，则可以以较低的成本获得组件系统较高的发电量。
在光伏盖板玻璃表面镀制减反射膜就是一种成本低廉，有效利用光能的途径。
在纳米多孔SiO2膜膜层设计过程中，通过增加孔隙率，以得到
接近1.23[1]理论折射率的膜层，从而获得最佳的减反射效果。
但是
孔隙率过高，膜层容易在短期内吸附外界环境中的微小颗粒物质，从而造成孔口堵塞，折射率反而增加，透光率衰减严重。
本文旨在研究镀膜层不同光学参数对镀膜玻璃透光率衰减的影响，从而筛选出具有高效减反，低衰减的镀膜玻璃。
1 实验部分
1.1 实验材料
镀膜玻璃防霉隔离纸硅胶
1.2 镀膜玻璃实验样品制备
层压实验:在镀膜玻璃表面垫上一层防霉纸，在层压机上进行层压。
约15min后取出镀膜玻璃样品。
并用去离子水擦拭玻璃表面。
固化实验：将镀膜玻璃置于正在硅胶固化中的组件之间。
6小时后取出样品。
并用去离子水擦拭玻璃表面。
1.3 镀膜玻璃表征
采用奥博泰GST-3，在380-1100nm波段上，对实验前后的镀膜玻璃进行透光率测试。
采用X射线光电子能谱仪(XPS)对实验前后的玻璃进行表征，分析实验前后元素含量的变化。
采用美国J.A.WOLLAM公司的α-SETM椭偏仪对实验前后的镀膜玻璃进行折射率和孔隙率测试。
2 结果与讨论
2.1 镀膜玻璃透光率衰减数值分析
3种玻璃样品在经过不同实验后透光率衰减数值见表1，由表1可知，相比于2#和3#样品，1#镀膜样品在经过垫纸层压实验、固化实验后，透光率均有较大幅度的衰减，2#样品衰减值较低，而3#普通钢化玻璃实验前后的衰减值基本上可以忽略。
对于1#镀膜玻璃，在3种实验中，玻璃透光率层压后的衰数值大于固化后衰减值。
表1 不同镀膜样品实验后透光率衰减值
2.2 XPS表征结果
对1#镀膜样品进行XPS分析，各种元素含量百分比如表2所示。
从表2中可知，镀膜玻璃在经过垫纸层压和固化后，碳含量百分比明显增加，且前者明显大于后者，和表一中透光率衰减数值一致。
这可能是实验后，镀膜玻璃表面含碳有机物明显增加。
玻璃隔纸中微小的醋酸纤维素酯颗粒在经过150度左右的层压温度后吸附于镀膜玻璃
表面，和硅胶吸湿固化释放的有机气体吸附于多空二氧化硅膜表面。
表2 1#镀膜样品实验前后元素变化分析
2.3 镀膜玻璃表面膜层光学性能分析
由于菲涅尔反射的原因，普通光学玻璃反射率一般不会超过92%[2]，对于光学厚度为nd=1/4λ的膜在单色光垂直入射时，其反射率满足如下公式：
其中n1为空气折射率，n3为玻璃折射率，都为常数，n2为膜层折射率。
反射率随着n2的减小而减小，当反射率为0时，n2达到极限最小值为1.23。
但是一般的致密材料很难达到如此低的折射率。
SiO2的折射率大约为1.46，无法达到理论值，而膜层的折射率与空隙率有如下关系[3]：
其中np为含空隙膜层的折射率，n为致密膜材的折射率，而P 为膜材的孔隙率。
因此，可以通过增加多孔SiO2膜层的孔隙率来减小二氧化硅膜层的折射率，从而使其接近理论值1.23，达到减反增透的效果。
表3为不同镀膜玻璃样品测得膜层光学参数。
由下表可知，相对于2#镀膜玻璃，1#镀膜玻璃折射率要低0.045，其孔隙率则要高出9.6个百分点。
而普通钢化玻璃的折射率最高，大概在1.5左右。
综合镀膜玻璃衰减数值分析和XPS表征结果分析可知，一味追求高透光率，低折射率，会使膜层孔隙率过大，从而导致环境中的微小
纳米颗粒吸附在多孔膜层表面，使得孔口堵塞，孔隙率反而下降，从而造成透光率大幅衰减。
因此对于镀膜玻璃单层膜设计，应该在透光率与孔隙率之间寻求平衡点，设计适宜的折射率和孔隙率的膜层，在保证高效增透的同时，使得吸附达到最小，如2#镀膜样品。
表3 不同镀膜样品的膜层光学参数
3 结论
实验结果表明：镀膜玻璃短期的透光率衰减主要是和其膜层的折射率与孔隙率有关。
折射率越小，孔隙率越大，则越容易产生颗粒吸附，导致膜层孔口堵塞，使得折射率增加，透光率下降。
在对膜层进行设计过程中，应该使镀膜玻璃膜层折射率保持在1.38左右，从而保证高透光率的同时，衰减又达到最小。
