游标卡尺操作规程
游标卡尺操作规程
4.读数方法
4.1卡尺有刻度(单位:mm)及上刻度(单位:inch),常用刻度；
4.2读数时,首先读主刻度上的尺寸,再读游标度上对准主刻尺上的任何一线时的刻度,如:主刻度上数目是3.1mm,游标刻度上的“6”对准主刻度上的其中一线,则正确读数为3.16mm。
1.目的
为使产品能达到规定的要求,对尺寸进行有效监督及测量。
2.度量范围
2.1主卡用来测量对象的外径及边长.
2.2附卡用来测量对象的内径.
2.3尾计用来测量不通之孔或洞之深度.
2.4表盘卡尺可精确到0.02mm~0.05mm,电子游标卡可精确到0.01mm
3.测量方法ห้องสมุดไป่ตู้
3.1首先将卡尺归零；
3.2测量外径及边长:向右推动游标,将被测件放在卡口之间,再用手向左轻力推游标卡紧被测件,最后将游标锁固定；
5.放置方法
5.1每次用游标卡尺后,需将其卡口卡紧至两卡口之间相距约2mm,然后锁紧游标锁,放进卡尺袋或卡尺盒内；
5.2数显卡尺需将电源关闭；
5.3不要将其放在温度太高或潮湿的地方,应放在干燥的地方。
通用游标卡尺检定操作规程
通用游标卡尺检定操作规程1 目的按照《监视和测量设备检定和校准计划》的规定对通用游标卡尺进行全面评定，确保其符合国家计量检定规程JJG30—2002规定的要求，确保其使用的有效性和准确性。
21 范围适用于（分度值0.01/0.02/0.02/0.10mm）普通游标卡尺、带表游标卡尺、深度游标卡尺的首次检定、后续检定和使用中的检定。
3 检定基准外检合格的标准器量块。
4 环境条件室内温度：20℃±5℃。
室内湿度：≤80%RH。
5 检定步骤5.1 准备过程5.1.1 检查5.1.1.1 新购进的游标卡尺应镀层均匀、标尺标记清晰、表蒙透明清洁，无锈蚀、碰伤、毛刺、镀层脱落及明显的划痕。
无目力可见的断线或粗细不匀等影响外观质量和影响视觉的其他缺陷。
5.1.1.2 使用中和修理的游标卡尺允许有不影响使用准确度的外观缺陷，例如在检定前应目测观察测量面是否有毛刺或赃物，并用油石打磨毛刺、用丝绸布擦拭干净。
5.1.1.3 游标卡尺必须标有制造厂名称或商标、MC标志、分度值和出厂编号以及本厂计量室的编号。
5.1.2 检定之前，用无腐蚀性的汽油将标准器（量块）及配套设备表面的防锈涂料洗净，用清洁的丝绸布擦拭干净，按顺序将量块排放在专用盒内。
5.1.3 恒温：检定之前，按照检定规程要求，将被检游标卡尺和量块一同放置于检定室内的工作台上，按照下表的规定进行恒温，工作环境应符合第4条款的规定。
5.1.4 检定之前将检定过程中使用的原始记录表及各类辅助用具准备好。
5.2 检定5.2.1 使用标准器组进行检定时，应戴好手套，各受检测量面与计量标准器应轻轻接触，不得有碰撞现象。
5.2.2 具体检定项目和检定方法按照国家计量检定规程JJG30—2002通用游标卡尺的要求，对被检游标卡尺按顺序逐项进行检定，并做好原始记录。
5.2.3 计量检定员检定完毕后，须经另一计量检定员核检，以确保检定结果的准确性。
5.2.4 全部检定工作完成后，应将计量标准器及配套设备、被检计量器具的测。

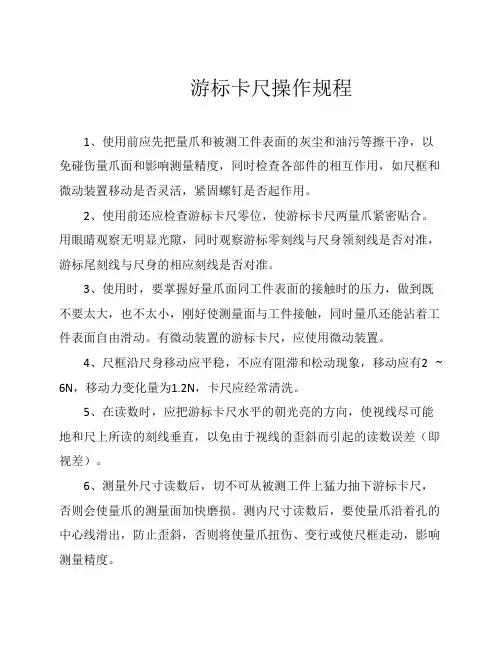

游标卡尺操作规程
游标卡尺操作规程
1、使用前应先把量爪和被测工件表面的灰尘和油污等擦干净，以免碰伤量爪面和影响测量精度，同时检查各部件的相互作用，如尺框和微动装置移动是否灵活，紧固螺钉是否起作用。
2、使用前还应检查游标卡尺零位，使游标卡尺两量爪紧密贴合。
用眼睛观察无明显光隙，同时观察游标零刻线与尺身领刻线是否对准，游标尾刻线与尺身的相应刻线是否对准。
3、使用时，要掌握好量爪面同工件表面的接触时的压力，做到既不要太大，也不太小，刚好使测量面与工件接触，同时量爪还能沾着工件表面自由滑动。
有微动装置的游标卡尺，应使用微动装置。
4、尺框沿尺身移动应平稳，不应有阻滞和松动现象，移动应有2 ~ 6N，移动力变化量为1.2N，卡尺应经常清洗。
5、在读数时，应把游标卡尺水平的朝光亮的方向，使视线尽可能地和尺上所读的刻线垂直，以免由于视线的歪斜而引起的读数误差（即视差）。
6、测量外尺寸读数后，切不可从被测工件上猛力抽下游标卡尺，否则会使量爪的测量面加快磨损。
测内尺寸读数后，要使量爪沿着孔的中心线滑出，防止歪斜，否则将使量爪扭伤、变行或使尺框走动，影响测量精度。
7、不准用游标卡尺测量运动中的工件，否则容易使游标卡尺受到严重磨损，也容易发生事故。
8、不准用游标卡尺代替卡钳，在工件上来回拖拉。
使用游标卡尺不可用力同工件撞击，以防损坏游标卡尺。
游标卡尺操作规程
游标卡尺操作规程游标卡尺是一种常用的测量工具，在实际操作中需要注意以下几个方面的规程。
一、准备工作1.游标卡尺应保持干燥、清洁，并放置在相对稳定的温度环境下，避免受潮和变形。
2.在操作前，应检查游标卡尺零位是否正确，并进行调整。
3.确保测量的工件平面干净，无杂质，以免影响测量结果。
二、测量方法1.游标卡尺的一端放在待测尺寸上，另一端压紧工件，使其与工件表面紧密贴合。
2.正确掌握握持游标卡尺的方法，使测量的力度均匀稳定，不得用力过猛或过轻。
3.进行测量时，应将目视线垂直于测量尺寸的方向来读取刻度尺上的数值，并持平视。
三、测量误差的控制1.受周围环境的影响，游标卡尺可能会产生一定的热膨胀，尺寸变化，所以在测量尺寸时应注意环境温度的稳定，以减少误差的产生。
2.校验游标卡尺的准确性时，应使用已知准确的测量工具进行比对，检查测量误差是否在允许范围内。
3.进行测量时，应避免手部的颤动和不稳定因素，以减少误差的产生。
4.游标卡尺在测量过程中，刻度尺上的刻度线应与被测尺寸的刻度线平行，以确保测量的准确性。
四、测量过程中注意事项1.针对不同的工件材料，选择合适的游标卡尺，并根据工件的特点进行合理的选择和使用。
2.在测量过程中，尽量避免使用游标卡尺直接测量硬度大的材料，以防止摩擦造成刮擦或尺寸变形。
3.游标卡尺在使用过程中应妥善保管，避免摔落和弯曲，以免影响测量精度和准确性。
4.如果需要通过游标卡尺进行多点测量，应计算各测量点的平均值，并与允许的误差范围进行比较，来判断测量结果的准确性。
总结：通过合理的操作规程和注意事项，可以提高游标卡尺的测量准确性和可靠性，有效地保证工件尺寸的精度和质量。
为了确保测量结果的准确性，在使用游标卡尺之前，应了解并掌握不同类型的游标卡尺的使用方法和特点，并进行必要的校验和维护。
同时，在实际测量过程中，注意避免误差的产生，并妥善保管游标卡尺，以延长其使用寿命。
游标卡尺卡尺安全操作及保养规程
游标卡尺卡尺安全操作及保养规程游标卡尺是一种广泛应用于制造、测量和工程领域的测量工具。
它被广泛用于测量长度、宽度和深度，具有非常高的可读性和准确性。
虽然游标卡尺经久耐用，但如果操作不当或缺乏适当的保养，就会破坏其精度并缩短其使用寿命。
在本文中，我们将提供游标卡尺的安全操作和保养规程，以确保该工具的准确性和使用寿命。
游标卡尺安全操作规程1.在测量之前，确保游标卡尺的标度面干净并没有被油脂和灰尘污染。
如果有污渍，应使用清洁布将其擦干净。
2.在测量之前，检查游标卡尺的零点是否正确。
如果不是，请根据操作手册进行调整。
3.将游标卡尺妥善放置在测量物体上，并对其进行轻轻的压力调整以确保其与测量物体紧密接触。
4.建议在测量之前也进行目视检查，以确保测量物体的表面没有明显瑕疵或不平坦区域，因为这将会导致极端的或不可预测的读数。
游标卡尺的安全保养规程保养游标卡尺以确保其精度和使用寿命是至关重要的。
接下来，我们列出了游标卡尺的一些首要保养规程，以确保其持久性和精度。
1.对游标卡尺进行定期清洁。
请使用吹气筒或柔软的刷子，将游标卡尺的标度面和滑动轨道清理干净。
请勿使用清洁剂和润滑剂，因为这些可以损坏标度面和减少摩擦力。
2.定期检查游标卡尺的标度面。
如果发现表面有刮痕或磨损，请不要尝试修复它，因为这可能会进一步破坏标度面。
请向生产厂家寻求专业帮助。
3.如果未使用游标卡尺，请将其保存在一个干燥，避免直射日光的地方。
为了防止锈蚀和损坏，请用干净布覆盖游标卡尺。
4.定期检查游标卡尺的滑动轨道。
检查轨道上是否有磨损和腐蚀。
必要时，请通过轻轻擦拭和/或涂抹薄层机油来保护轨道免于生锈。
5.对游标卡尺的其他部分，例如卡钳爪、读数杆等定期涂抹机油。
总结游标卡尺是一种重要的测量工具，它需要以安全和正确的方式使用和保养以确保其精确性和持久性。
在本文中，我们已经提供了游标卡尺的安全操作和保养规程，使您能够正确地使用和维护您的游标卡尺。
请记住，维护和保证游标卡尺的精度和持久性是一个不断的过程，它需要定期检查，检验和保养。

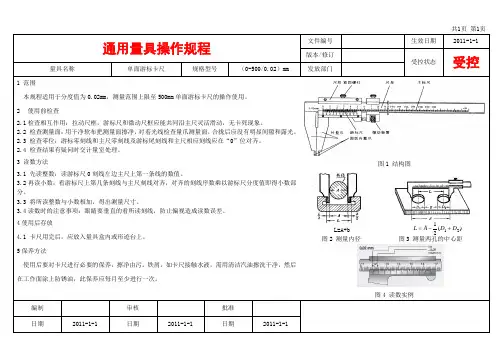

单面游标卡尺标准操作规程
共1页第1页通用量具操作规程文件编号生效日期2011-1-1
版本/修订
受控状态受控量具名称单面游标卡尺规格型号（0-500/0.02）mm 发放部门
1 范围
本规程适用于分度值为0.02mm，测量范围上限至500mm单面游标卡尺的操作使用。
2使用前检查
2.1检查相互作用：拉动尺框，游标尺和微动尺框应能共同沿主尺灵活滑动，无卡死现象。
2.2 检查测量面：用干净软布把测量面擦净，对着光线检查量爪测量面，合拢后应没有明显间隙和露光。
2.3 检查零位：游标零刻线和主尺零刻线及游标尾刻线和主尺相应刻线应在“0”位对齐。
2.4 检查结果有疑问时交计量室处理。
3 读数方法
3.1 先读整数：读游标尺0刻线左边主尺上第一条线的数值。
3.2再读小数：看游标尺上第几条刻线与主尺刻线对齐，对齐的刻线序数乘以游标尺分度值即得小数部分。
3.3 将所读整数与小数相加，得出测量尺寸。
3.4读数时的注意事项：眼睛要垂直的看所读刻线，防止偏视造成读数误差。
4使用后存放
4.1 卡尺用完后，应放入量具盒内或形迹台上。
5保养方法
使用后要对卡尺进行必要的保养，擦净由污。
铁屑，如卡尺接触水液，需用清洁汽油擦洗干净，然后在工作面涂上防锈油，此保养应每月至少进行一次。
图1 结构图
L=A+b
图2 测量内径图3 测量两孔的中心距
图4 读数实例
编制审核批准
日期2011-1-1 日期2011-1-1 日期2011-1-1
)
(
2
1
2
1
D
D
A
L+
-
=。
游标卡尺使用规程
游标卡尺操作规程
一、操作方法
1、使用前，应先擦干净两卡角测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。
2、卡脚测量面必须与被测物体的表面平行或垂直，不得歪斜，且用力不能过大，以免卡脚变形或磨损，影响测量精度。
3、读数时，视线要垂直于尺面，否则测量值不准确。
4、测量内径尺寸时，应轻轻摆动，以便找出最大值。
5、读数方法
(1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；
(2)根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；
(3)将上面整数和小数部分加起来，即为总尺寸。
6、游标卡尺用完后，仔细擦净，抹上防护油，平放在合内，以防生锈或弯曲。
二、注意事项
1、游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。
使用时不要用来测量粗糙的物体，以免损坏卡脚，不用时应置于干燥地方防止锈蚀。
2、测量时，应先拧松紧固螺钉，移动游标不能用力过猛。
两卡脚与待测物的接触不宜过紧。
不能使被夹紧的物体在卡脚内挪动。
3、读数时，视线应与尺面垂直。
如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。
4、实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。
游标卡尺的操作规程
游标卡尺操作规程文件编号文件版本A/0 生效日期文件页码目的：为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保仪器的正常使用适用范围：适用于本公司所有的新购入、使用中、维修后的精度值为0.01mm或0.02mm。
在（0-150）mm、（0-200）mm、（0-300）mm、（0-500）mm测量范围内的检测用的游标/带表/数显卡尺以及深度卡尺。
责任部门：所有使用游标卡尺的部门操作方法：1.使用前，擦净量爪的端面，避免有灰尘、铁屑影响测量精度。
2.检查零位是否对准，即当两卡脚测量面接触时，主副尺零线需对齐。
3.测量外尺寸时，应先把量爪张开得比被测尺寸稍大。
4.测量内尺寸时，应把量爪张开得比被测尺寸小些。
5.慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。
6.读书时先读整数再读小数，将两数相加为所测数值。
注意事项：1.测量前要校对“0”线；2.测量时量爪要轻轻地靠向被测面。
接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。
有微调螺母的，转动螺母的力同样也不能过大3.测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。
且根据被测面的形状选择量爪的适当部位进行测量4.读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数；5.不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；6.不要用手触摸量具测量面，以免受蚀生锈,影响精度；7.使用过程中应轻拿轻放，用完应及时放回卡尺盒，避免不慎掉入地面摔编制审核批准日期日期日期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
游标卡尺操作规程
游标卡尺是目前工程工业中使用最广泛的一种测量工具，它的出现可以说是具有划时代意义的。
在测量工件内径、外径、深度、宽度等方面有着很大的优势。
但游标卡尺的形式也有很多，很多使用者对于某些形式的游标卡尺的使用还存在着一定的误解。
今天我们就讲一讲游标卡尺的知识。
游标卡尺的常见结构形式
按量程，游标卡尺有3种结构形式：
测量范围为0-150mm,这种游标卡尺通常是带有刀口形的上下量爪和带深度尺的形式。
测量范围为0-200mm和0-300mm，这种游标卡尺的形式通常为带有内外测量面的下量爪和带有刀口形的上量爪的型式。
测量范围为0-200mm和0-300mm的也可以做成只带内外测量面的下量爪形式。
但是测量范围大于300mm的只能做成下面这种只带内外测量面的下量爪形式。
游标卡尺组成部分
游标卡尺一般都是由主尺、量爪、尺身、深度尺等组成。
一般在0～150mm的游标卡尺上，带有深度尺，测量范围等于和大于200mm的游标卡尺，带有随尺框作微动调整的微动装置。
游标卡尺的读数原理和读数方式
游标卡尺的读数是由主尺和游标尺两部分的读数组成。
零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出。
由于游标的尺寸差异，游标卡尺通常由有0.02、0.05、0.10mm三种精度。
精度为0.1mm的游标卡尺读数方法
精度0.1mm的游标卡尺为10分度游标卡尺，主尺上一小格为1mm,而游标尺总长为9mm,这9mm被分为10个小格，每小格0.9mm。
因此游标尺的每一分度都比正常的1mm小0.1mm。
这种游标卡尺可以精确到0.1mm。
其小数位可以使0到9的数字。
