液晶显示器电源灯不亮的检修方法

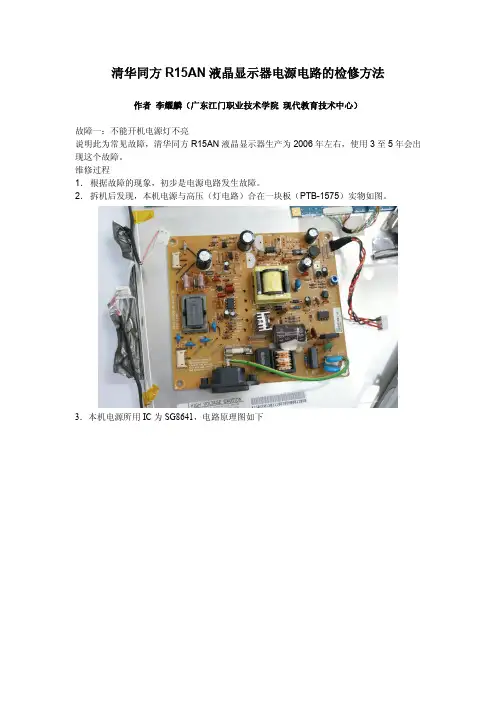

清华同方R15AN液晶显示器无显示电源灯不亮的检修方法
清华同方 R15AN液晶显示器电源电路的检修方法
作者 李耀麟（广东江门职业技术学院 现代教育技术中心）
故障一：不能开机电源灯不亮
说明此为常见故障，清华同方 R15AN 液晶显示器生产为 2006 年左右，使用 3 至 5 年会出 现这个故障。
维修过程
1．根据故障的现象，初步是电源电路发生故障。
2．拆机后发现，本机电源与高压（灯电路）合在一块板（PTB1575）实物如图。
3．本机电源所用 IC 为 SG8641，电路原理图如下
4．电源有两组供电，由 D809 整流后经 C818（35V470u）、C101（35V470u）得到+30V 电 压给高压电路供电；由 D810 整流后经 C822（10V1000u）、L802、C824（10V1000u）得到 +5V电压给主板电路（包括 CPU及信号处理电路）供电。
5．测量 C818 两端的电压为 28V，正常；C822 两端的电压（可测 D810负极端）为+3.7V， 不正常，正常为+5V。
怀疑负载是否有过载（短路），断开连接主板的线排后，还是+3.7V。
发现 C822 有鼓动现象，细心检查 C822、C824 电容容量减少，电容原为10V1000u。
6．用两个 16V1000u 电容更换 C822、C824，测量 C822 两端的电压为+5V，正常。
说明， 这是电路设计时引起的，应把耐压 10V 提高到 16V，并把两个电容都更换，才确保无第二
次翻修。
液晶电视维修快速入门汇总
液晶电视维修快速入门上斌等待太久得来的东西多半已经不是当初自己想要的了。
一层秋雨一阵凉,一瓣落花一脉香,一样流年自难忘,一把闲愁无处藏。
幸福生活九字经:有希望,有事干,有人爱。
女人和女人做朋友,要之以绿叶的姿态,同时也要暗藏红花的心机。
1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置（当然包括电源高压一体的易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。
有些不是很常见的电源，是受CPU控制的，当按按键板开关时,CPU再给电源集电路信号，启动电源电路工作。
2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像（不一定能看到的等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。
还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关（0-5V的跳变，确定电源板和驱动板是否正常，如果显示器的灯还不点亮,那就重点检查高压板和灯管了。
因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。
检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。
有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。
3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。
液晶显示器常见故障分析及维修方法
开关电源电路旳实物图
① 交流输入电路主要元件损坏后体现旳故障特点
当这些交流输入电路 元器件损坏后，就会 造成电源电路无输出 电压，显示屏无法开 机。
保险 管
热敏 电阻
压敏 电阻
② 整流滤波电路主要元件损坏后体现旳故障特点
当整流桥堆击穿后， 出现短路炸断保险管 现象，造成显示屏指 示灯不亮且无法开机。
3.2.2 直观检验法
所谓直观检验法是指从液晶显示屏直接观察到（例 如花屏、白屏、显示颜色问题）当显示屏出现故障现象 ，或在显示屏外部或内部直接观察不正常旳现象。
措施：1外部检验法
2 内部检验法
3 通电检验法
3.2.3 触摸法
所谓触摸法是维修者用手感知电路中主要元器 件温度旳情况来判断故障旳一种措施。详细操作措 施是先让液晶显示屏工作一段时间后，拔掉电源插 头，用手直接触摸主要元器件旳温度，经过手感知 旳温度高下来判断分析故障，在用手感知温度旳过 程中假如大功率器件（如大功率开关管、整流管、 大规模集成电路等）不发烧，阐明该器件没工作或 已损坏；假如用手感知旳温度很高（烫手）阐明该 器件负载过重，流过其电流很大，电路很有可能存 在短路现象。
第3章 液晶显示屏常见故障分 析及维修措施
3.1 液晶显示屏常见故障分析
3.1.1 液晶显示屏常见故障现象
1 不能开机旳故障现象 2开机亮一下，立即出现暗屏旳故障现象 3 液晶显示屏出现花屏旳故障现象 4 液晶显示屏出现白屏旳故障现象 5 液晶显示屏出现黑屏旳故障现象
3.1.2 液晶显示屏故障原因分析
4 液晶显示屏出现白屏旳故障原因分析
液晶显示屏出现白屏旳实质是背光灯正常，但液晶屏没有 正确收到驱动板送过来旳图像信号，液晶屏满屏白色光栅 出现，而没有任何图像显示旳迹象。造成液晶显示屏出现 白屏旳故障电路是驱动板图像处理电路工作不正常、屏线 没接好或屏线接口处给屏供电旳保险开路，还有一种情况 是液晶屏驱动电路供电不正常所致。
液晶显示器通电不亮怎么办
液晶显示器通电不亮怎么办可能还有些网友对于液晶显示器通电不亮的情况不太了解，下面就由店铺给你们介绍液晶显示器通电不亮的解决方法吧，希望能帮到大家哦!液晶显示器通电不亮的解决方法一：此类问题，可能是高压包就是点灯的变压器漏电，或者驱动变压器的管子坏了。
还有一个PWM控制芯片，十四个脚的那个，也容易出问题。
首先要测量12V在开关机时有无变化，再测，主板到高压板VD 和VS的电压，看他们是否在开关机时有2.5或3.5的变化。
若2.5正常，问题就锁定在高压板;仔细查找一定能找出问题。
供电电容也要代换。
其次：当出现这种情况时，就是按大小写键或数字键切换没用，也就是说主板无法把信号正常的输入和输出。
那么明显就是硬件问题了。
第1步：清理灰尘如果机子用的比较久的话，极有可能就是灰尘的原因引起的。
时好时错，这种问题很常见。
拆开机箱，把主板上的灰尘都清理一遍。
第2步：内存条接触不良内存条方面也是一个一种非常常见的问题，清理灰尘的时候，同时把内存条都拔出来，然后把内存插槽清理一下，同时把内存条金手指部分清理一下。
如果电脑中有多个内存条的话，个人建议最好先使用一条内存条。
当有多条内存条时，可能是兼容性或某个内存条坏了也会这样。
第3步：电容暴将有些主板上的电容出现暴将，也会这样，一般来说这种问题自己无法解决，只能是用肉眼就可以看到主板上那个电容出现了鼓起来了就有问题。
拿到修主板的地方修即可。
第4步：独立显卡故障如果有独立显示的话，那么可以把独立显卡拔出来再重新测试是否信号可以正常的输出?(使用本文最开始说的那种方法测试即可) 第5步：最小系统法前四步都无法解决的话，如果有时间的话，可以把主板拆出来，除了CPU、CPU风扇、电源、内存和硬盘，其他的都不要插再尝试一下。
如果还是不行的话还是报修吧。
液晶显示器通电不亮的解决方法二：电脑显示器不亮，出现这种情况，一般有以下几个方面的原因：1、检查一下显示器电源线，数据线，是不是有松动的现象。
电脑显示器电源灯不亮怎么回事
电脑显示器电源灯不亮怎么回事电脑显示器电源灯不亮解决方法一：第1步：检查显示器未通电或没开启不少网友也会碰到这个不是错误的小错误。
特别是那种大头显示器，不好区分自己是否按过显示器的开关。
一般显示器上都会有一个通电指示灯，大家可以在显示器上找一下看一下这个显示器是否已经打开?一般如果打开都会直接亮了。
如果已经按了开关还是不亮的话，那么请检查是否电源线插座是否通电?换个插座试一下?或换条电源线试一下(一般来说液晶显示的电源线和电饭堡、主机箱上的电源线是可以通用的)。
一般来说经常搬动主机的话，当出现灯不亮的情况，很有可能就是这个电源线接触不良或里面的线断了。
第2步：检查显示器vga数据库是否插好当电源没问题的时候。
这时显示器是也是有些信息出现的，比如说显示器显示“没信号”这样的提示。
这时就要检查如下图所示的这个线是否插好。
另外，切记不要把显示线的vag数据线插错了，有独立显卡的就要插独立显卡。
没的就插集成显卡。
还有些网友可能是独立显卡，但是显示器上提示“无信号”，那么就有可能是独立显卡有毛病，首先把独立显卡拔了，把独显金手指部分清理，同时把显卡插槽也清理一下再重新插回。
电脑显示器电源灯不亮解决方法二：电脑硬件原因引起的显示器无法显示当出现这种情况时，就是按大小写键或数字键切换没用，也就是说主板无法把信号正常的输入和输出。
那么明显就是硬件问题了。
第1步：清理灰尘如果机子用的比较久的话，极有可能就是灰尘的原因引起的。
时好时错，这种问题很常见。
拆开机箱，把主板上的灰尘都清理一遍。
第2步：内存条接触不良内存条方面也是一个一种非常常见的问题，清理灰尘的时候，同时把内存条都拔出来，然后把内存插槽清理一下，同时把内存条金手指部分清理一下。
如果电脑中有多个内存条的话，个人建议最好先使用一条内存条。
当有多条内存条时，可能是兼容性或某个内存条坏了也会这样。
第3步：电容暴将有些主板上的电容出现暴将，也会这样，一般来说这种问题自己无法解决，只能是用肉眼就可以看到主板上那个电容出现了鼓起来了就有问题。
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。
液晶显示器，开机指示灯不亮，整机没有任何反应
液晶显示器，开机指示灯不亮，整机没有任何反应根据故障现象分析，故障为电源电路损坏所致。
拆开机壳取出电源板（该机采用的是电源、高压一体板），目测发现保险管、开关管和电源芯片OB2269都已经炸裂，相关电路图见图（该图系笔者根据实物绘制，由于原机部分元件没有标注位号，所以在该国中，所有元件都是采用自编号，和原机各元件的实际位号不符）。
采用电阻测量法检测开关电源上的相关元件，发现贴片电阻R5（47Ω）、R8（220Ω）和R7（0.33Ω/2W）开路，贴片二极管D2击穿，其他未见异常。
购来OB2269进行更换，将R5、R8和R7换新，用1N4148更换D2（图1中D2和D3贴片二极管没有任何标示，所以不清廷到底是什么型号的二极管），暂时不接开关管，通电开机，测量C3上的300V电压正常，U1开关管的G极（栅极）电压在2V左右波动，说明OB2269已经起振进入工作状态，用一只6N6O更换U1后，开机+12V和+5V输出稳定正常。
心中一阵暗喜，赶紧恢复整机电路试机，指示灯绿灯点亮，当液晶屏刚刚显示“无信号”字样时（“无信号”字符上下剧烈跳动），绿灯熄灭，同时黑屏；瞬间后绿灯再次点壳，液晶屏上字符出现，再熄灭地循环下去。
监测电源输出电压发现，+12V电源在11V～16V之间波动，+5V电源在4V~5.8V之间波动，说明开关电源还有问题。
仔细检测电源电路，对各个电阻一一测量，代换各个电解电容，也没有发现异常元件。
测量C4、C5和C7三只贴片电容，没有击穿短路，但在机板和元件上都没有任何标示，不能确定到底是多大的容量。
于是用一只104的瓷片电容分别并在上面，故障没有任何变化。
在反反复复的检测过程中，不但没有发现任何异常元件，反而在一次开机时，瞬间烧毁OB2269、开关管、R7以及D2等元件，事后检测电路才发现，在不断地翻动电路板进行检测的过程中，不小心将R5的一端搞开路了（由于没有合适的贴片电阻，在更换时采用的是普通始膜电阻），在没有补焊R5的情况下开机，导致大批元件受损。
浅谈液晶显示器电源维修
龙源期刊网
浅谈液晶显示器电源维修
作者：叶尔旦·巴班
来源：《教育科学博览》2014年第02期
一、电源板
12v5v滤波电解电容鼓包、漏液，导致（1）显示器开机后，屏幕亮一下就黑屏。
（2）电源指示灯亮，但开机无反应。
（3）按一下开关，液晶屏一亮一灭循环出现，给人一种想亮又亮不起来的感觉。
二、雷雨季节遭受雷击：直接更换电源板Ic。
和开关场效应管儿（此管容易击穿）。
导致故障现象（1）插上电源线，指示灯不亮。
按下开关，无反应。
三、长时间使用，导致显示器元器件老化：开机亮一下就灭，或者3-10秒就灭。
高压板保护导致，排除方法（1）测量高压开关场效应管，如损坏给予更换（2）高压
IC，如损坏给予更换。
（3）高压线圈，如损坏更换。
以上方法可以排除90%的一亮就灭的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器电源灯不亮的检修方法
(1)电源故障。
这应该是一个非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论哪种电源，它的结构比CRT显示器的电源简单多了，易损的一般是一些小元件，像保险管、整流桥、300V滤波电容、电源开关管、电源管理IC、整流输出二极管、滤波电容等。
(2)驱动板电源稳压电路故障。
驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是SV，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现故障可能会导致两组电源均无输出，先查12V电压是否正常，跟着查5V电压是否正常，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时，先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，检查稳压块是否开焊或损坏。
另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决。
(3)MCU故障。
经常遇到5V电压恢复正常后还不能正常开机的情况，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写码的，除非能购买到写有程序的MCU，但往往价格很难让人接受。
所以大多数情况下只能用通用A/D驱动板代换。
