隔离栅NHR-A32-TC说明书
nhr系列四回路数字显示控制仪使用说明书
版本号：5740-130601 NHR-5740系列四回路数字显示控制仪使用说明书一、概述NHR-5740系列四回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。
本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可同时显示四路测量信号，可带8路分别报警输出或4路分别变送输出功能、RS485/232通讯等输出功能，适用于需要进行多测量点检测的系统。
二、技术参数输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2ADC24V/2A≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。
显示方式-1999～9999测量值显示、设定值显示，发光二级管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源AC100～240V（开关电源）（50-60HZ）；DC20～29V（开关电源）。
功耗≤4W结构标准卡入式通讯采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器三、仪表的面板及显示功能1外形尺寸开孔尺寸160*80mm（横式）152*76mm80*160mm（竖式）76*152mm96*96mm（方式）92*92mm 2）开机显示画面：a、显示全8，指示灯全亮：b、仪表型号和版本号：c、四路信号类型-----第1，2路输入类型-----第3，4路输入类型d、四路测量值-----第1，2路测量值-----第3，4路测量值3）面板指示灯AL1：第一报警指示灯AL2：第二报警指示灯AL3：第三报警指示灯AL4：第四报警指示灯AL5：第五报警指示灯AL6：第六报警指示灯AL7：第七报警指示灯AL8：第八报警指示灯4）操作按键确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按2秒可返回测量画面位移键：按一次数据向左移动一位长按2秒可返回上一级参数在测量画面单击显示运算结果减少键：用于减少数值带打印功能时，显示时间增加键：用于增加数值带打印功能时，用于手动打印5）标准配线仪表在现场布线注意事项：PV输入（过程输入）1.减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。
非本安现场回路温度隔离栅 9182 系列 使用说明书
非本安现场回路温度隔离栅9182 系列使用说明书其他语种 ENFRITESRUNLDKSEFIPTGRPLCZSKHUSLROBGLVLTEECHKRCN内容目录2非本安现场回路温度隔离栅9182 系列内容目录1总体信息...............................................................................................................31.1制造商..................................................................................................................31.2使用说明书信息....................................................................................................31.3其他文档...............................................................................................................31.4标准和规定的符合性.............................................................................................32符号说明...............................................................................................................42.1本使用说明书中的符号.........................................................................................42.2警告提示...............................................................................................................42.3设备上的符号.......................................................................................................53安全提示...............................................................................................................53.1使用说明书的存放................................................................................................53.2人员资格...............................................................................................................53.3安全使用...............................................................................................................63.4改造和改装...........................................................................................................64功能和设备设计....................................................................................................74.1功能......................................................................................................................74.2设备设计...............................................................................................................75技术数据...............................................................................................................86项目设计.............................................................................................................117运输和仓储.........................................................................................................118安装与装配.........................................................................................................118.1尺寸信息/固定尺寸...........................................................................................118.2安装/拆卸，使用位置........................................................................................128.3电气安装.............................................................................................................139参数设置与调试..................................................................................................159.1更换设备.............................................................................................................159.2参数设置.............................................................................................................169.3调试....................................................................................................................1610运行....................................................................................................................1610.1运行....................................................................................................................1610.2状态指示.............................................................................................................1710.3故障排除.............................................................................................................1711维护、保养、修理..............................................................................................1811.1维护....................................................................................................................1811.2保养....................................................................................................................1811.3修理....................................................................................................................1811.4退回....................................................................................................................1812清洁....................................................................................................................1913废弃物处置 (1914)配件和备件 (19)299326 / 91826173102023‐04‐17·BA00·III·zh·07总体信息3非本安现场回路温度隔离栅9182 系列1总体信息1.1制造商1.2使用说明书信息原版使用说明书是英文版。
隔离栅

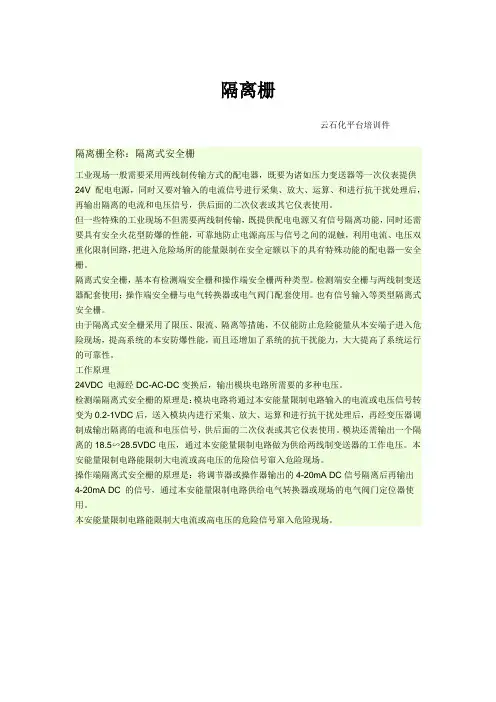

隔离栅云石化平台培训件隔离栅全称：隔离式安全栅工业现场一般需要采用两线制传输方式的配电器，既要为诸如压力变送器等一次仪表提供24V 配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
但一些特殊的工业现场不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花型防爆的性能，可靠地防止电源高压与信号之间的混触，利用电流、电压双重化限制回路，把进入危险场所的能量限制在安全定额以下的具有特殊功能的配电器—安全栅。
隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。
检测端安全栅与两线制变送器配套使用；操作端安全栅与电气转换器或电气阀门配套使用。
也有信号输入等类型隔离式安全栅。
由于隔离式安全栅采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。
工作原理24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。
检测端隔离式安全栅的原理是：模块电路将通过本安能量限制电路输入的电流或电压信号转变为0.2-1VDC后，送入模块内进行采集、放大、运算和进行抗干扰处理后，再经变压器调制成输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
模块还需输出一个隔离的18.5∽28.5VDC电压，通过本安能量限制电路做为供给两线制变送器的工作电压。
本安能量限制电路能限制大电流或高电压的危险信号窜入危险现场。
操作端隔离式安全栅的原理是：将调节器或操作器输出的4-20mA DC信号隔离后再输出4-20mA DC 的信号，通过本安能量限制电路供给电气转换器或现场的电气阀门定位器使用。
本安能量限制电路能限制大电流或高电压的危险信号窜入危险现场。
输出端用隔离式安全栅其原理示意图。
美国优倍 安全栅样本及技术手册
单/双通道电压输入，单/双路输出··········································14
单/双通道开关量输入，开关量输出·········································16
检测端(输入端)安全栅
单/双通道热电偶输入，单/双路输出··········································6
单/双通道热电阻输入，单/双路输出··········································8
单/双通道二、三线制电流输入(配电功能)，单/双路输出·································10
安全栅的基本知识···········································首页
安全栅的基本知识·············································1
安全栅通用技术指标············································5
中国国家防爆电气产品质量监督检验中心是中华人民共和国地区监督生产安全防爆产品的权威机构，对本安型安全栅产品有着严格、科学、详细的规定，只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能，否则可能会给使用方的设备、人员和生产造成无可估量的损害。
术语解释：
关联设备
一种安装在安全场所，本安电气设备与非本安电气设备之间的相连的电气设备。
输入信号故障输出方式及指示设定·····································34

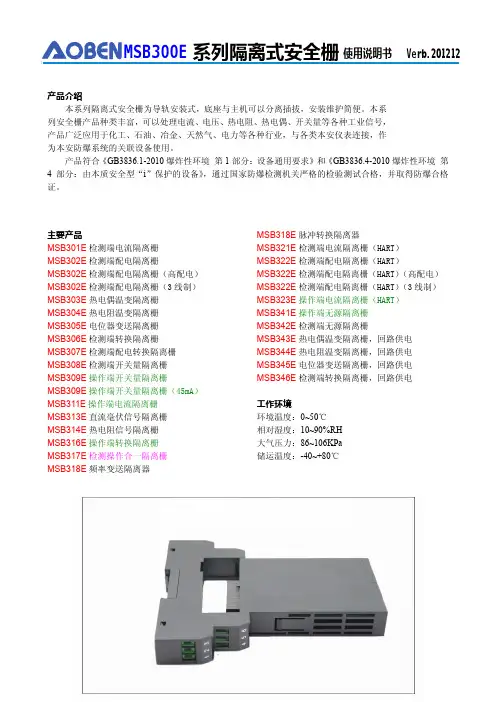

MSB302E系列隔离式安全栅使用说明书
MSB302E 检测端配电隔离栅（高配电）
功能 向危险场所的 2 线制变送器提供工作电源，采样变送器输出的 2 线制电流信号，经过隔离处理后转换为 4 线制电流信号输出。可选 1 入 1 出、1 入 2 出、2 入 2 出。隔离栅限制从本安端子窜入危险场所的能量， 从而确保系统本安防爆。
型号规格
产品型号
型号规格 产品型号 MSB302E-C0C0（3 线制） MSB302E-C0CC（3 线制）
输入 1 信号 4~20mADC 4~20mADC
防爆技术指标
防爆标志：[Exia Ga]ⅡC 认证参数：（端子 4/6 间）
Um=250V Uo=28V Io=93mA
Po=655mW Co=50nF 端子 6/3 间
的大电流、火花、强电磁感应等影响，空气中不得含有对金属、塑料起严重腐蚀作用的气体。 2. 安全栅本安端（蓝色端）和非本安端电路的接线导线配在汇线槽中应分开铺设，各自采用独立的保护
套管。本安侧的配线套管内不允许有其它电源线，包括其它本安电路使用的电源线。 3. 通往危险场所的导线应选用蓝色的本安导线，导线的软铜面积必须大于 0.5mm2，绝缘强度应大于 500V。 4. 在对安全栅进行通电调试时，必须注意安全栅的型号、接线方法、线路极性等是否符合设计及产品要
型号规格 产品型号 MSB302E-C0C0 MSB302E-C0CC MSB302E-CCCC
输入 1 信号 4~20mADC 4~20mADC 4~20mADC
输入 2 信号 无输入 2 无输入 2
4~20mADC
输出 1 信号 4~20mADC 4~20mADC 4~20mADC
输出 2 信号 无输出 2 4~20mADC 4~20mADC
A32 机器使用说明书(v4.0)

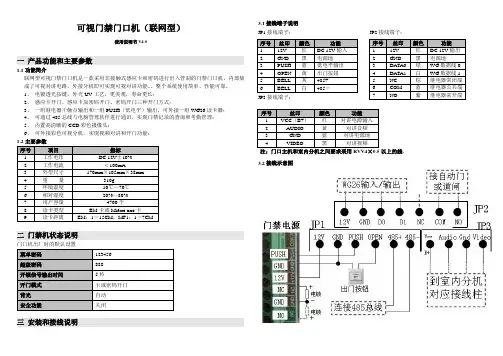

可视门禁门口机（联网型）使用说明书V4.0一 产品功能和主要参数1.1功能简介联网型可视门禁门口机是一款采用非接触式感应卡和密码进行出入管制的门禁门口机，内部集成了可视对讲电路，外接分机即可实现可视对讲功能。
整个系统使用简单、性能可靠。
1、 电镀透光按键，外壳UV 工艺，更美观，寿命更长；2、 感应卡开门、感应卡加密码开门、密码开门三种开门方式；3、 一组继电器干触点输出和一组PUSH （低电平）输出，可外接一组WG26读卡器；4、 可通过485总线与电脑管理软件进行通讯，实现门禁记录的查询和考勤管理；5、 内置高清晰的CCD 彩色摄像头；6、 可外接彩色可视分机，实现视频对讲和开门功能； 1.2主要参数二 门禁机状态说明门口机出厂时的默认设置三 安装和接线说明 3.1接线端子说明JP1接线端子：JP2接线端子：JP3接线端子： 3.2接线示意图注：门口主机和室内分机之间要求采用RVV4×0.5以上的线。
四编程操作4.1进入和退出编程菜单在待机状态下长按<#>键约3秒，按屏幕提示输入菜单密码（出厂默认值：123456），然后按＃确认可进入菜单状态。
系统进入菜单状态后，不响应门禁控制和RS485通讯。
连续按<门铃>键可退出菜单，返回待机状态。
如2分钟内无任何按键操作，系统也将自动退出菜单，返回待机状态。
4.2恢复出厂菜单密码第一步：断开电源，把S0插针上的跳线帽跳到第2、3脚。
第二步：接通电源，蜂鸣器连续长鸣,同时屏幕“修改密码成功”。
第三步：再断开电源，把S0插针上的跳线帽跳回第1、2脚。
第四步：再接通电源，蜂鸣器长鸣一声，菜单密码恢复成功，门禁机进入待机状态。
注：此操作仅恢复机器菜单密码为出厂默认值（即123456），用户数据不会丢失。
4.3菜单操作详细说明菜单是树状结构，在某一级菜单中，用<7>键和<9>键上下移动光标选择要执行的菜单命令，然后按<#>键确认执行（保存或进入下级菜单）。
栅栏说明书
数字式红外栅栏说明书尊敬的客户，非常感谢您购买本公司数字式红外栅栏产品，使用本产品前，务必仔细阅读本产品说明书，以便正确使用本产品。
1概述室内外两用型多束主动红外数字式栅栏是现代智能化高科技产品，本产品具有安装及调试简单方便、外形美观的特点，适用于机关、学校、别墅、工厂等重要场所及一切需要防范的场所。
可安装于围墙、门窗、阳台等需要防范盗贼进入的地方，起周界防范报警的作用，能有效保证您的安全及避免财产的损失。
2性能2.1智能判断：采用双束识别原理，当盗贼进入防范区域，遮断相邻两束或两束以上红外线超过40ms时即发出有线/无线报警信号，能有效克服传统报警探头误报漏报的缺陷,互射式的探测结构完全能防太阳光线干扰。
2.2识别物体：采用CPU微处理智能控制，当有非法入侵者时即时报警,而当有猫、狗等小动物穿越时则不会报警。
2.3高可靠性：除具有防拆、防干扰功能外，还增加了断电报警功能，当入侵者进行剪线或破坏时，在700ms内立即触发报警信号,使用相当安全可靠。
2.4防雨防潮：具防雨淋结构，适用于户内外及潮湿地带的安装。
2.5结构美观可靠：外壳主体为优质铝合金型材，表面采用抛光处理，坚固耐用；采用进口滤光片对可见光有很好的滤除作用。
2.6安装调试方便：安装座固定后红外光束的发射和接收视角均可实现360º无级旋转,三档可调警戒距离,方便灵敏;支架采用最新滑盖式设计,安装更加方便。
3、安装方法:3、1本产品安装在需要设防的地方。
（如门、窗、阳台、过道等）3、2确定安装位置，使安装后的防卫射束能有效遮断目标通道，将四个安装座安装孔位分别在安装面上作上标识，保证发射接收互相对准、平行；3、3用螺丝刀等尖锐物将红外防盗栅栏下端安装座穿线孔顶破，将电源线从安装座穿线孔中穿入，再穿过引线座的穿线孔，最后将电源线的正负级按照电源线的“+”、“-”标识正确接入接线柱并拧紧；3、4用φ6钻头在安装面上钻好安装孔，钉进塑料柱，然后用M4自攻螺钉将上下安装座固定；3、5确认发射端与接收端互相对应：当接线通电后，发射端的电源指示灯亮，工作指示红灯间歇式闪亮；当互相对准时，接收端的对准指示红灯熄灭，蜂鸣器不鸣响；当用不透光的物体同时遮断任意相邻两束光时，接收端的对准指示红灯间歇式闪亮，蜂鸣器间歇式鸣响，并发出有线/无线报警信号；3、6将发射端与接收端安装座上紧固螺丝拧紧，然后将上下安装座防护盖盖好即完成安装操作。
隔离栅防护网作业指导书
隔离栅、防护网作业指导书1目的：对影响隔离栅、防护网质量的施工过程进行控制，确保满足规定的要求。
2范围：适用于本处承建的所有隔离栅、防护网工程施工过程的控制。
3职责：3.1项目经理负责施工过程控制的管理和实施。
3.2项目总工负责施工技术和工程质量的控制。
3.3项目部处长任安全生产领导小组组长,负责开展各项安全工作。
3.4专职(兼职)安全员具体负责安全生产管理、安全培训教育、安全检查和隐患整改等,并定期向安全生产领导汇报工作。
4工作程序4.1工程项目开工前,利用开工动员会或其他形式进行一次全面的施工安全教育,学习技术规范和施工安全技术规程。
4.2材料所需的立柱、隔离栅网片、防护网网片及连接部件、水泥，砂石等材料一定要提前备齐存放，采购前须进行取样抽检，检测合格后方可大批量购进。
4.3机械设备所需设备有搅拌机、运输车辆、水泵等要准备好，并检查维修。
4.4施工工艺刺铁丝隔离栅工艺流程：测量放样—开挖基坑—立柱安装—刺铁丝及网片安装电焊网隔离栅施工工艺：网片制作→运输→测量放样→基础开挖→立柱埋设→砼基础浇筑→网片安装防落网工艺流程：施工准备—安装上装法兰盘—焊接立柱—网片安装4.4.1施工工艺4.4.1.1、测量放样1、按图纸要求及实际地形、地物的情况采用量距定位法进行施工放样，定出立柱中心线，进行必要的清场和挖除树根以便按规定的坡度和线形修建隔离栅。
2、按设计柱距定出柱位，每根立柱均按设计要求确定高程，并与公路地形相协调。
3、根据设计尺寸确定基础开挖深度及开挖边线，并洒出白灰线标识。
4.4.1.2、开挖基坑1、人工开挖基坑，当基坑挖到设计深度后，用十字镐、铁锹进行修整并将基底清净。
2、由测量队检查基坑尺寸，合格后，进入下道工序。
4.4.1.3、立柱安装1、对隔离栅安装线上的地面进行清理和平整。
2、高速公路路线一般区域采用刺铁丝网隔离，其立柱为钢筋混凝土结构，预制场集中预制；立交、收费站、服务区及停车区等采用塑电焊网片隔离，其立柱为矩形钢管，厂家统一订购。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-3-
５ ６ 危险区 ７ （蓝 色） ８
端子 说 明
ＯＵＴ１（＋）／Ｂ ＯＵＴ１（－）／Ａ ＯＵＴ２（＋） ＯＵＴ２（－） ＰＯＷ（＋） ＰＯＷ（－） ＴＣ（－） ＴＣ（＋）
５ 认证参数
证书号
防爆标志 认证参数 端子 最大允许电压 电压 电流 功率 电容 电感
ＧＹＢ０８１０１９（模拟量输出） ＧＹＢ０８１１３５（ＲＳ４８５输出） ＧＹＢ０８１５６０（开关量输出） 【Ｅｘｉａ】ＩＩＣ（国家级仪器仪表防爆安全监督检验站认证）
／
４
０－２０ｍＡ
５
０－１０Ｖ
Ｄ１ ＲＳ４８５输出（仅限于第Ⅰ路）
Ｋ１ 继电器接点
Ｋ２ 晶体管
New Hong Run Precision Instruments Co., LtD.
-1-
３ 技术参数
电源 额定工作电压范围 功耗 危险侧 输入信号类型 安全侧 输出信号类型 输出负载特性 ＲＳ４８５信号输出时 开关量输出时
代码 类型
Ｘ
无输出（仅限于第Ⅱ路）
０
４－２０ｍＡ
１
１－５Ｖ
２
０－１０ｍＡ
３
０－５Ｖ
７８９
ＨＨＲ－Ａ３２ － － ／
注释
代码 ０６ ０７ ０９ ２０ ２２
类型 Ｒ Ｎ Ｗｒｅ３－２５ ０－２０ｍＶ ０－１００ｍＶ
范围 ０￣１６００ ０￣１３００ ０￣２３００ 全量程 全量程
代码 类型
-4-
隔离栅NHR-A32-TC安全栅
使用说明书
产品介绍
隔离栅ＮＨＲ－Ａ３２-TC系列热电偶输入检测端安全栅，可将危险区的热电偶、毫伏信号转换成对应温度的线性电流或 电压信号隔离传输到安全区，也可将热电偶、毫伏信号隔离后通过ＲＳ－４８５通迅的方式或开关量输出方式传输到安全 区。它具有冷端自动补偿功能，是智能型安全栅。该产品需独立供电，输入／输出／电源三隔离。本产品可用在各种 标准热电偶、毫伏信号输出设备。 １ 显示面板外观结构图
２ 选型表
热电偶输入检测端隔离栅
位 规格
７
＜输入＞
（从列表中选择代码）
代码 类型
范围
００
Ｂ
４００￣１８００
０１
Ｓ
０￣１６００
０２
Ｋ
０￣１３００
０３
Ｅ
０￣１０００
０４
Ｔ
－１９９．９￣４００．０
０５
Ｊ
０￣１２００
８／９ ＜ 输 出＞
输出Ｉ／输出ＩＩ（从列表中选择代码）
２５００Ｖ，ａ．ｃ；１ｍｉｎ
每２０℃误差±１℃（补偿范围：－２５～＋７５℃）
０～５０℃ ５％～９５％ＲＨ（非结露） ≤５０ｐｐｍ／℃ １８．５＊１０９＊１１６．５ｍｍ （宽＊高＊深）
符合ＧＢ／Ｔ１８２６８工业设备应用要求
安全区
７
Ｏｕｔ１ ｍＡ／Ｖ
＋ ＿
１ ２
８
Ｏｕｔ２ ｍＡ／Ｖ
＋ ＿
３ ４
＋ ＤＣ２４Ｖ ＿
测量精度 绝缘强度 本安端与非本安端 冷端补偿 补偿特性 环境条件 环境温度 环境湿度 温度漂移 外型尺寸 标准 电磁兼容性
４ 接线图
危险区
＿
TC/ mV ＋
２４Ｖ±１０％ ＤＣ ＲＳ－４８５输出：≤０．７Ｗ，模拟量输出：≤１．７Ｗ（单路），≤２．１Ｗ（双路），开关量输出：≤１．４Ｗ
各种标准热电偶信号（订货时确定或配置编程器自行编程）
可插拔端子
４５６ １２ ３
１０９ｍｍ
１８．５ｍｍ
１１６．５ｍｍ
工作指示灯
绿 色：正 常工 作
ＵＳＢ
红 色：故 障信 号 ＥＶＴ
７８ ９ １０ １１ １２
可插拔端子
ＥＶＴ：工作指示灯： 仪表正常工作时，指示灯为绿色；输入信号有故障报警时，指示灯为红色 ３５ｍｍ导轨式安装，安装时请注意卡位稳定、牢固，请尽可能垂直安装，以利于仪表内部热量散发
模拟量输出，ＲＳ－４８５信号输出，开关量输出 电流输出时：ＲＬ≤５００Ω，电压输出时：ＲＬ≥２５０ＫΩ 传输延时≤１０μｓ，信号传输率≤５６ｋｂｐ 继电器驱动能力：１２５ＶＡＣ／０．６Ａ，３０ＶＤＣ／２Ａ 继电器响应时间：＜５ｍｓ 晶体管集电极输出：高电平ＶＣＣ（≤３０Ｖ），低电平≤２．５Ｖ 晶体管发射极输出：高电平ＶＣＣ－２．５Ｖ，低电平≤０．５Ｖ ０．２％ＦＳ±１字
８－７ Ｕｍ＝２５０Ｖ Ｕｏ＝９．２Ｖ Ｉｏ＝２３ｍＡ Ｐｏ＝５３ｍＷ Ｃｏ＝３μＦ Ｌｏ＝２０ｍＨ
６ 仪表通讯设置
本仪表具有通讯功能，可在上位机上实现数据采集、参数设定、远程监控等功能。 技术指示： 通讯方式：串行通讯ＲＳ－４８５，波特率２４００￣９６００ｂｐｓ， 数据格式：一位起始位、八位数据位、一位停止位。 具体参数，请参见《仪表通讯手册》
５
６
危险区
＿
TC/ mV ＋
安全区
７
Ｏｕｔ Ｂ １
Ｒｓ４８５ A ２
８
＋ ＤＣ２４Ｖ ＿
５
６
模拟量输出接线图
危险区
＿ TC/ mV
＋
安全区
７
１（Ｓ ＋）
Ｏｕｔ１
２（Ｓ －）
８ ３（Ｓ ＋）
Ｏｕｔ２
４（Ｓ －）
＋5
Ｄ Ｃ ２ ４ Ｖ＿
6
开关量输出接线图
-2-
Ｒｓ４８５输出接线图
端子号
１ ２
安 全 区 ３ （绿 色） ４
