废弃聚苯乙烯泡沫(EPS)外墙外保温砂浆研究
EPS保温砂浆性能影响分析
ＥＰＳ保温砂浆性的影响因素分析EPS保温砂浆是以聚苯乙烯泡沫(EPS)颗粒作为主要轻骨料配制而得，它节能利废，保温隔热性、抗裂性和耐候性优良，施工和易性好，可用于建筑外墙保温。
其组成材料主要为：水泥、聚苯乙烯泡沫颗粒、高分子粘结剂，另外还有纤维、膨胀珍珠岩及特细砂等。
EPS保温砂浆材料组成复杂，影响性能的因素较多。
本文对一些主要影响因素进行分析，为配制高性能EPS保温砂浆提供参考。
1 原材料和配制方法1.1 原材料(1)EPS颗粒：由可发性聚苯乙烯珠粒发泡而得的3种EPS颗粒，分别记为EPS1、EPS2和EPS3 ，由废弃聚苯乙烯泡沫经专用破碎机破碎而成的粒度小于5 mm的颗粒记为破碎EPS。
这4类EPS颗粒的密度与级配见表1。
表1 EPS颗粒的密度和级配(2)525R矿渣水泥，乳液型粘结剂，膨胀珍珠岩，特细砂，粘结剂M、N、L，耐碱玻璃纤维、长尼龙—6纤维、聚丙烯纤维为市售。
1.2 配制方法将EPS颗粒、粘结剂用适量水拌匀，使粘结剂完全包裹EPS颗粒表面，加入水泥、特细砂或膨胀珍珠岩纤维和剩余水拌合到施工稠度，即得EPS保温砂浆拌合料。
将EPS保温砂浆成型，除特别注明外，自然养护28 d，测试其力学性能。
2 结果与分析2.1 EPS颗粒形貌对保温砂浆性能的影响发泡EPS颗粒外观呈球形，表面光滑，内部含有大量封闭孔隙；破碎EPS颗粒大部分在相互粘结处分离，呈球形，表面封闭，少部分破碎严重，颗粒呈不规则形状，封闭结构被破坏，表面具有一定开放性孔隙。
采用EPS1和破碎EPS颗粒配制的保温砂浆性能见表2 。
表2 EPS1和破碎EPS对保温砂浆性能的影响由表2可以看出：(1)当保温砂浆的稠度基本一致时，破碎EPS颗粒配制的保温砂浆W/C大，需水量增加，这是因为破碎EPS颗粒中不规则表面及表面的开放性孔隙增大了比表面积，从而使砂浆的需水量增加；(2)破碎EPS颗粒配制的保温砂浆和易性、粘聚性优于EPS1，这是由于 EPS1颗粒粒径单一，级配不合理，而破碎EPS颗粒的级配较合理，且不规则多面体与水泥浆体间结合更牢固；(3)与EPS1相比，用破碎EPS颗粒配制的保温砂浆吸水率增大，这说明破坏 EPS颗粒的封闭孔隙对砂浆的耐水性产生不利影响；(4)用破碎EPS颗粒配制的保温砂浆，抗压强度有所降低，但抗折强度基本不变。
废弃EPS制备环保材料技术研究
废弃EPS制备环保材料技术研究随着环保意识不断增强，环保材料的需求逐渐增加。
而制备环保材料的技术也是不断创新和发展的，其中废弃EPS制备环保材料技术备受关注。
EPS，即聚苯乙烯泡沫塑料，是一种常用的包装材料。
但是，由于其难以分解且会污染环境，废弃EPS的处理成为了一个全球性的难题。
而采用EPS制备环保材料的技术，可以有效地解决废弃EPS的处理问题。
EPS的制备主要是通过发泡工艺得到的。
而采用废弃EPS制备环保材料技术，则是将废弃EPS进行再加工处理得到的环保材料。
这种技术的运用不仅能够解决EPS污染环境的问题，还能够有效地利用资源，降低生产成本。
废弃EPS制备环保材料技术的原理是，通过高温加工将废弃EPS进行熔融处理，再进行模压，最终制得一种坚硬而具有特殊功能的材料。
这种材料具有轻质、高强度、耐磨损、耐挤压等特点，可以被广泛应用于建筑材料、道路隔音屏、地下室防水材料、抗震材料等领域。
采用废弃EPS制备环保材料技术，既能够帮助企业解决EPS污染环境的问题，还能够为环保事业作出贡献。
在我国，废弃EPS产生量大，处理难度较高，采用这种技术将成为处理废弃EPS垃圾的重要措施之一。
同时，采用废弃EPS制备环保材料技术，也能够促进资源的再利用。
废弃EPS是一种具有优良保温性能的材料，而将其进行再加工处理，不仅可以减少资源浪费，还能够达到节能、环保的效果。
这种技术符合可持续发展的核心理念，也能够满足人们对环保的追求和需求。
目前，废弃EPS制备环保材料技术已经被广泛研究和运用，许多企业也开始将其运用于生产中。
然而，在技术应用中还存在许多问题和难点，需要进一步探索和解决。
例如，如何在高温加工过程中保证环保材料的材质和品质；如何在制备过程中减少浪费，提高成本效益等问题，都是需要研究和解决的难点。
总之，废弃EPS制备环保材料技术的出现对环保事业和资源利用发挥了重要作用。
希望相关领域的研究人员能够进一步深入研究，不断完善技术，为环境保护事业做出更大的贡献。
聚苯乙烯泡沫塑料板(EPS板)薄抹灰外墙外保温工程技术
摆 全 生
（ 新疆建＿ 集团（ Ｙ － 四建）新疆 乌鲁木齐 ８ ００ ） ， ３ ０ ０
摘 要： 论述了聚苯板薄抹灰外墙外保温工程的特点、 术要 求、 工方法 、 技 施 施工要点 、 施工程序 、 施工措施。保证 以上施 工方案有 可靠质量 ， 所 用的保温材料 主要性 能指标应符合《 规范》 的要 求。
素
数 、 隋性指标及基层墙体材料选用。３ 热 ３ 查！ 堡查 堡兰墨 竺 堑 苎 竺兰 塑 选用厚度（ ｍ）目前可按国家《 ａ ｒ ： 建筑标准设 塞 堕 壁壁堂 堡 计图集｝ ２１ １ １ （ Ｊ２— ） ０ 选用。 ．设计应考虑因 ３ ４ ｔ ！ｇｌ漫 ２ ￣！ （ ４ ／／ １ ｎ ） ３ ≤ Ⅻ 素。３ ．应考虑热桥部位及热桥影响 ， ４１ 如门 抗 ； 普 § Ｊ 。 窗外侧洞 ， 如女儿墙 以及封闭阳台、 机械固 定件 、 承托件等。３ ．在外墙上安装的设备— 型 ． ４ ２ ——————— 尘坚墅 型塑要一 － ＿ 及管道应固定在基层墙上，并应做密封保温和防 涂料、 、 蜡 防水剂 、 潮气 、 、 霜 泥土等污染物或其它 水设计。３ ．水平或ｆ ４ ．３ ４ 嗽 的出挑部位 以及延伸地 有碍粘结材料， 并应剔除墙面的凸出物。 基层墙中 面以下的部位应做好保温和防水处理。３ ． ．４厚抹 松动或风化的部分应清除，并用水泥砂浆填充找 ４ 平。 基层墙体 的表面平整度不符合要求时， 可用 １ ： 面层 厚度 为 ２ ～ ０ ｍ。 ５ ３ｒ ａ ３ 水泥砂浆找平。粘结聚苯板 ： 根据设计图纸的要 ４ 外墙 外保 温 工程 技术 要求 ４１ 贴 聚苯 板 时 ， 粘剂 涂 在板 的背 面 ， 求 ，在经过平整处理的外墙上沿散水标高用墨线 ．粘 胶 一 当需设系统变形缝时， 应 般 可 采用 点框 法 。涂 胶粘 剂 面积 不得 小于 板 的面 弹出散水及勒角水平线， 积 的 ４％， 的侧 边不 得涂 胶 。４ ０ 板 ． ２基层 与 胶粘 剂 在墙面相应位置弹出变形缝及宽度线 ，标出聚苯 用不锈钢抹子涂 的拉 伸粘 结 强 度 不 低 于 ０ Ｍｐ ， 度 检 验 ， 结 板 的粘结位置。沿聚苯板的周 围 ． ａ强 ３ 粘 胶泥带宽 ２ ｒ 厚 １ｒｍ。 ０ ｍ， ５ ａ ａ 如 界 面 脱开 面积 不 应大 于 ５ ％。 ． ０ ４ ３聚苯 板 的尺 寸一 抹配制的粘结胶泥， 般 为 １０ ｒ ２０ ｍ×６ ０ 。 筑 高度 存 ２ ｍ 以上 时 ， 采用标准尺寸聚苯板时，应在板的中间部位均匀 ａ ０ ｍｍ 建 ０ 在受 风 压作用 较 大部 位 应用锚 栓 固定 必 要是 应 布置一 般为 ６个点 的水 泥胶 泥 。每 点直 径为 ａ 中心距 ２０ ｍ。板抹完胶泥后 ， ０ｒ ａ 设置抗裂分隔缝。４ ． ４聚苯板应按顺砌方式粘贴， ５ ｒ 厚 １ｍｍ， ０ ｍ， ５ 竖 缝 应逐 行错 缝 。 应 粘贴 牢 固 ， 板 不得 有松 动个 空 应立即将板平贴在基层墙体上滑动就位，应随时 ｍ长的靠尺进行整平操作 。聚苯板由建筑物 鼓现象。洞口四角部位的板应切割成型，不得拼 用 ２ 自上而下粘结。 上下板排列 接 。４ 墙 面连续 高 或 宽超 过 ２ ｍ 时 ，应设 伸 缩 的外墙勒角部位开始 ， ． ５ ３ 缝 。粘 贴 聚苯 板 时 ， 缝 应挤 紧挤 平 ， 与板 间 缝 互相错缝 ，上下排板间竖向接缝应为垂直交错连 板 板
废聚苯乙烯泡沫塑料胶粘剂研究

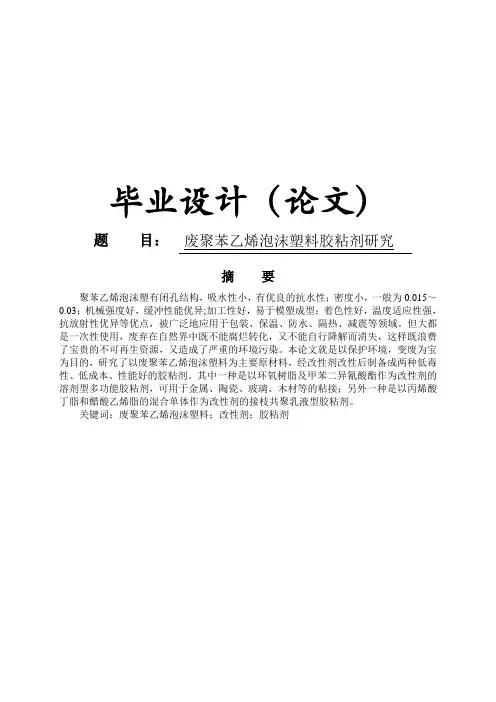

毕业设计（论文）题目：废聚苯乙烯泡沫塑料胶粘剂研究摘要聚苯乙烯泡沫塑有闭孔结构，吸水性小，有优良的抗水性；密度小，一般为0.015～0.03；机械强度好，缓冲性能优异;加工性好，易于模塑成型；着色性好，温度适应性强，抗放射性优异等优点，被广泛地应用于包装、保温、防水、隔热、减震等领域。
但大都是一次性使用，废弃在自然界中既不能腐烂转化，又不能自行降解而消失，这样既浪费了宝贵的不可再生资源，又造成了严重的环境污染。
本论文就是以保护环境，变废为宝为目的，研究了以废聚苯乙烯泡沫塑料为主要原材料，经改性剂改性后制备成两种低毒性、低成本、性能好的胶粘剂。
其中一种是以环氧树脂及甲苯二异氰酸酯作为改性剂的溶剂型多功能胶粘剂，可用于金属、陶瓷、玻璃、木材等的粘接；另外一种是以丙烯酸丁脂和醋酸乙烯脂的混合单体作为改性剂的接枝共聚乳液型胶粘剂。
关键词：废聚苯乙烯泡沫塑料；改性剂；胶粘剂AbstractA closed-cell polystyrene foam structure, water absorption is small, has excellent water resistance; density, usually 0.015 to 0.03; mechanical strength, cushioning performance; processing, and easy molding; coloring is good, temperature adaptability, excellent resistance to radiation, etc., are widely used in packaging, insulation, waterproofing, heat insulation, shock absorption and other fields. But mostly one-time use and disposal in nature can neither decay into, and not self-degrade and disappear, this is a waste of valuable non-renewable resources, but also caused serious environmental pollution. This paper is to protect the environment, turning waste into wealth for the purpose of study in order to waste polystyrene foam as the main raw materials, modified by the modifier prepared two kinds of low toxicity, low cost, good performance adhesive. One is based on epoxy resin and toluene diisocyanate as a modifier of the solvent-based multi-functional adhesive, can be used for metals, ceramics, glass, wood adhesive; another is based on acrylic resin and vinyl resin D monomer as a modifier mixture of graft copolymer emulsion adhesiveKey words : waste polystyrene foam; Modifier; Adhesive目录摘要 0Abstract (1)1 引言 (4)1．1 国内外现状 (4)1．2 聚苯乙烯泡沫塑料的回收利用 (4)1．3 聚苯乙烯泡沫改性胶粘剂的进展 (6)2 PS改性胶粘剂的研制 (7)2．1 溶剂型PS改性胶粘剂的研制 (7)2．1．1 仪器及药品 (8)2．1．2 实验原理 (8)2．1．3 胶粘剂的配制 (8)2．1．4 胶粘剂各项指标的测试方法 (9)2．2 乳液型PS改性胶粘剂的研制 (9)2．2．1 仪器及药品 (9)2．2．2 水剂PS改性胶的制备 (9)3 结果与讨论 (9)3．1 溶剂型PS改性胶粘剂的结果与讨论 (9)3．1．1 所制得PS改性胶粘剂的各项技术性能见表1 (10)3．1．2 溶剂的选择 (10)3．1．3 溶剂比的选择 (10)3．1．4 改性剂甲苯二异氰酸酯用量对胶粘剂剪切强度的影响 (11)3．1．5 环氧树脂的选择及其用量对PS改性胶粘剂性质的影响 (12)3．1．6 反应温度对PS改性胶粘剂剪切强度的影响 (12)3．1．7 分段反应及反应时间对PS改性胶液强度的影响 (12)3．1．8 填料对PS改性胶液性能的影响 (13)3．1．9 PS改性溶剂型胶的应用 (13)3．2 乳液型PS改性胶粘剂的结果与讨论 (13)3．2．1 乳液型改性胶粘剂的性能如表5 (14)3．2．2 接枝共聚物的表征 (14)3．2．3 低毒混合溶剂的选用........................................... 错误！未定义书签。
EPS聚苯板外墙外保温技术在住宅工程中的研究与应用

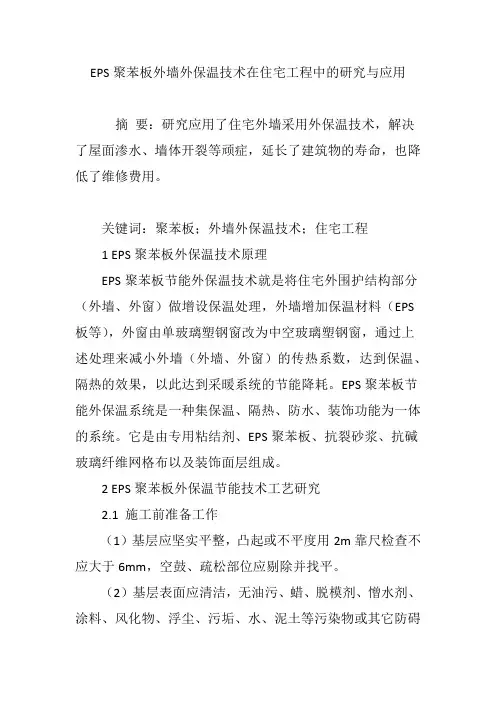

EPS聚苯板外墙外保温技术在住宅工程中的研究与应用摘要：研究应用了住宅外墙采用外保温技术，解决了屋面渗水、墙体开裂等顽症，延长了建筑物的寿命，也降低了维修费用。
关键词：聚苯板；外墙外保温技术；住宅工程1 EPS聚苯板外保温技术原理EPS聚苯板节能外保温技术就是将住宅外围护结构部分（外墙、外窗）做增设保温处理，外墙增加保温材料（EPS 板等），外窗由单玻璃塑钢窗改为中空玻璃塑钢窗，通过上述处理来减小外墙（外墙、外窗）的传热系数，达到保温、隔热的效果，以此达到采暖系统的节能降耗。
EPS聚苯板节能外保温系统是一种集保温、隔热、防水、装饰功能为一体的系统。
它是由专用粘结剂、EPS聚苯板、抗裂砂浆、抗碱玻璃纤维网格布以及装饰面层组成。
2 EPS聚苯板外保温节能技术工艺研究2.1 施工前准备工作（1）基层应坚实平整，凸起或不平度用2m靠尺检查不应大于6mm，空鼓、疏松部位应剔除并找平。
（2）基层表面应清洁，无油污、蜡、脱模剂、憎水剂、涂料、风化物、浮尘、污垢、水、泥土等污染物或其它防碍粘结的材料。
必要时可采用高压水枪冲洗、化学清洗、打磨、喷砂、火烧等办法清除污物。
（3）基层表面附着力有疑问时，应做附着力检验。
检验方法：在基层墙面上选择5处有代表性的位置，分别涂刷外保温系统粘结剂，面积为3～4m2，厚度5～8mm。
干燥后在其上粘结试验钢板进行拉拔试验。
粘结强度不低于0.3Mpa，且界面脱开面积不大于50%即为合格。
（4）旧墙表面为马赛克或瓷砖时，应敲击检查全部贴面层，剔除空鼓部分并用水泥砂浆填平。
贴面层表面应凿毛并需做附着力检验。
（5）对于表面过干或吸水性强的基面，如黏土砖墙、加气混凝土墙和水泥砂浆抹灰层等，应先做粘贴检验，按下述方法进行：用专用粘结剂粘贴EPS板，5min后取下EPS板并重新贴回原位置，若仍能用手揉动即为合格，反则表明基层过干或吸水性过高，应喷水湿润。
喷水宜在粘贴EPS板前数小时进行，使用喷浆泵或喷雾器喷水。
EPS薄抹灰外保温质量问题分析
EPS薄抹灰外保温质量问题分析【摘要】EPS薄抹灰外保温在建筑保温中得到广泛应用，但在实际施工过程中存在一些质量问题。
本文通过对外保温施工工艺流程、施工质量、常见问题、质量改进和监管措施进行分析，提出了解决问题的对策，并展望了未来EPS薄抹灰外保温的发展趋势。
通过本文的研究，可以为相关行业提供参考，帮助施工单位提升施工质量，避免常见问题的发生，并加强监管措施，确保外保温质量达到标准要求。
EPS薄抹灰外保温的质量问题需要得到重视和解决，以推动建筑保温行业的健康发展。
【关键词】EPS、薄抹灰、外保温、质量问题、分析、施工工艺流程、施工质量、常见问题、质量改进措施、施工监管措施、解决对策、发展趋势1. 引言1.1 EPS薄抹灰外保温质量问题分析针对EPS薄抹灰外保温质量问题，需要对外保温施工工艺流程进行分析，了解施工过程中的关键环节和可能出现的问题，以及在实际施工中如何有效应对。
对EPS薄抹灰外保温施工质量进行全面评估，找出存在的不足和改进空间，制定相应的改进措施。
还需对EPS薄抹灰外保温常见问题进行分析，探讨解决方法和避免措施，以确保建筑外墙保温效果和质量。
通过对EPS薄抹灰外保温质量问题的深入分析和解决对策的探讨，可以为今后的施工实践提供参考和借鉴，进一步提升建筑外墙保温工程的质量水平，推动EPS薄抹灰外保温技术的持续发展和应用。
2. 正文2.1 外保温施工工艺流程分析外保温施工工艺流程分析是外保温工程中至关重要的一环，其质量直接影响到整体的外保温效果和建筑物的使用寿命。
外保温施工工艺流程主要包括以下几个步骤：1. 材料准备：在进行外保温施工前，首先需要对所需材料进行准备，包括EPS板材、胶粘剂、钢丝网等。
材料的品质和数量要符合设计要求，并严格按照施工规范进行统一验收。
2. 基层处理：在开始外保温施工前，需要对建筑物的基层进行处理，确保基层平整、牢固，同时要清理基层表面的杂物，以确保外保温层与基层之间的粘结牢固。
新型EPS 保温砂浆外墙外保温体系的研究
新型EPS保温砂浆外墙外保温体系的研究*周新佳1，王爱勤1，张中国1，张承志2、袁镇霞11.中原工学院2.河南大学摘要:本文通过研究EPS保温砂浆体系的应用，提出一种新的外墙外保温体系，由界面砂浆、抗裂砂浆、保温砂浆、满挂热镀锌钢丝网和外墙装饰材料组成。
并且和其它外墙外保温体系进行比较，进一步的从容重、施工难易程度和经济效益等几个方面来对比，突出其在工程应用中的可行性。
关键词：保温砂浆，外保温体系在我国建筑节能的推广刚刚起步，而建筑维护结构作为节能建筑的主要部分，其中墙体部分通常采用承重材料与保温材料组成的复杂体系，复合体系发挥了两种材料的长处，在不使墙体过厚的情况下达到一定的保温效果。
EPS保温砂浆由于具有施工方便，成本相对较低以及整体匀称性高的特点，且随着研究的深入和相关施工技术标准和规范的完备，其在我国外墙保温系统中已得到较为广泛的应用。
从建筑墙体外保温系统用保温砂浆的发展，分类，性能，组成及其对性能的影响，标准，施工要求等方面论述了保温砂浆的研究进展。
目前国内关于保温砂浆的研究主要集中在保温砂浆的具体应用和产品研发，以及保温砂浆各组成部分对其物理力学性能影响等方面。
保温砂浆不仅仅是水泥和保温骨料的混合物，同时也将有机高分子化合物融入保温体系，使无机、有机材料的功能相得益彰，实践证实，高分子聚合物种类和用量对其各种性能影响显著。
国外保温砂浆在建筑外墙外保温系统中的应用已有百年历史，并形成了完备的技术标准和环保要求指南。
目前更多的是关注在保温砂浆生产及应用中的绿色和环保节能方面以及长期使用性能和应用效果方面。
而我国在这方面才刚刚起步，而且还存在着诸多问题。
为适应建筑热环境改善的需要，我国的建筑能耗必将呈激增趋势。
如果高能耗建筑继续大量兴建，建筑能耗急剧增加，那么不但会给我国能源供应带来巨大压力，而且会造成严重的环境污染，从而制约我国经济的持续发展，这与我国实施的可持续发展战略是背道而驰的。
在建筑节能已成为世界性的大潮流的今天，在我国积极推进建筑节能降低建筑能耗，有助于合理利用能源、改善生态环境和生存环境，具有异常重要的经济意义和社会意义。
胶粉聚苯颗粒(EPS颗粒)外墙外保温系统 研究报告
鉴定材料之三GS胶粉EPS颗粒外墙外保温系统项目研究报告苏州市建筑科学研究院有限公司二○○六年五月GS胶粉EPS颗粒外墙外保温系统开发研究报告随着经济的不断发展和生活水平的不断提高，人们对建筑的舒适度要求也越来越高，如何在不断提高室内舒适度的同时提高能源利用效率，使建筑用能的总水平不断降低，走可持续发展之路，是实现我国国民经济和社会可持续发展的重要内容，同时也是保护资源、减少环境污染的重要举措。
早在《建筑节能“九五”计划和2010年规划》中已经指出节能发展的三个阶段目标：第一阶段为1996年以前新建采暖居住建筑在1980-1981年当地通用设计能耗水平基础上普遍降低30％；第二阶段为1996年起在达到第一阶段要求的基础上节能30％；第三阶段为2005年起在达到第二阶段要求的基础上再节能30％。
为了实现建筑节能50%的第二步目标，建设部在1995年发布了JGJ26-95《民用建筑节能设计标准(采暖居住部分)》；江苏省也在2001年10月1日就发布了江苏省地方标准DB32/478-2001《江苏省民用建筑热环境节能设计标准》。
通过提高建筑物围护系统的保温性能来降低能源消耗是建筑节能中最关键的一项。
而采用外墙外保温体系施工技术来提高建筑物围护系统的保温性能是非常有效的措施。
为了进一步贯彻国家“十五计划”提倡的建筑节能，加强开发和利用建筑节能材料的号召，苏州市建筑科学研究院有限公司于二00三年五月开始着手研制高效节能防水抗裂保温的外墙外保温系统材料，经过课题组一年多的共同努力，成功研制了膨胀聚苯板薄抹灰系统和胶粉EPS颗粒保温胶料系统两大外保温体系。
GS 胶粉EPS颗粒外墙外保温系统胶粉EPS颗粒保温浆料外墙外保温系统由界面砂浆、胶粉EPS颗粒保温浆料、柔性抗裂砂浆、耐碱网格布（或热镀锌电焊钢丝网和塑料膨胀锚栓）、高分子乳液弹性底层涂料、柔性耐水腻子和涂料饰面（或瓷砖柔性粘结砂浆、瓷砖以及柔性防水填缝剂）构成，设臵在建筑物外墙外侧，起保温隔热、防护和装饰作用的构造系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维普资讯
１２ ０
重 庆 建 筑 大 学 学 报
２ ７卷
低、 耐候 性 和抗裂 性优 异 、 可用 于外 墙外 保温 ， 破 了传统 保 温砂 浆 只能用 于 内墙 的局 限 。该 Ｅ Ｓ保 温 突 Ｐ 砂 浆 已成功 应用 于 国家级 建筑 节 能示 范工程 一重 庆北 碚 天 奇 花 园小 区 ， 国家 康 居工 程一 重 庆 回龙湾 示 范 工程 ， 国家健康 住 宅示 点工程 一重 庆 同创 奥韵 ， 以及 重 庆 龙湖 香 樟林 别 墅 等 工 程 ， 得 了 良好 的社 会 取
近 年来 ， 国 Ｅ Ｓ发展 迅速 ， 产量 已达 ５ 我 Ｐ 年 ０万 ｔ Ｐ 。Ｅ Ｓ多 为 一次 性 使用 ， 每年 有上 千万 立 方 米 的废
弃 Ｅ Ｓ 因其 处理 与 降解 困难 而成 为危 害环境 的 白色 污染 。发 达 国家 出 于环 境 保 护 与 资源 综 合利 用 需 Ｐ， 要， 将废 弃 Ｅ Ｓ加 工成 颗粒 作 为轻骨 料 ， Ｐ 配制 轻混 凝土 和轻 质砂 浆 ， 已在工 程 中应 用 Ｊ 并 。 Ｅ Ｓ表 面 为憎水 性 ， Ｐ 与无机 胶凝 材 不 润 湿 。改善 混 合 料 工 作 性 、 幅 提 高胶 凝 材对 Ｅ Ｓ颗粒 的粘 大 Ｐ 结强度是其作轻骨料的关键Ｌ 。以往的研究主要依赖大剂量粘结剂Ｌ ， ３ Ｊ ６ 是高成本技术路线 。本研究 ］ 通过 对 Ｅ Ｓ预 处理 ， 其表 面 由憎水 性改 变为 亲水 性 ， Ｐ 使 成功地 解 决 了无机 胶凝 材 对 Ｅ Ｓ不润 湿 、 合料 Ｐ 混
（ ． ｅａｔｅｔ ｆ ｕｌｉ ａｅ ａ ，Ｃ ｏｇ ｉ ｎｖｒｉ ， ｈ ｎｑ ｇ ０ ０ ５ Ｐ Ｒ Ｃ ｉａ ２ Ｃ ｏｇｉｇＡ ｍｉ ｓ ａ ｏ ｆ １ Ｄ ｐ ｒ ｎ ｉ ｎ Ｍ ｔｒ ｌ ｈｎｑｎ Ｕ ｉ ｓｙ Ｃ ｏ ｇｉ ０ ４ ， ． ． ｈｎ ： ． ｈ ｎｑｎ ｄ ｎ ｔ ｔｎＯ － ｍ ｏＢ ｄ ｇ ｉｓ ｇ ｅ ｔ ｎ４ ｉｒｉ
２０ ０ ５年 １ 月 ０
废 弃 聚 苯 乙烯 泡 沫 （ Ｐ ） 墙 外保 温 砂 浆研 究 ＥＳ外
彭志辉 ， 陈 明凤 ， 彭 家惠 ， 张建 新 ， ２
（． 庆大学 １重 建 材 系 ，重 庆 ４ ０ ４ ；． 庆 市 城 市 建 设 配 套 费管 理 办 公 室 ， 庆 ００５２ 重 重 ４０ １ ３ 重 庆 大 学 ０ ０４；． 城 市 建 设 与 环 境 工 程 学 院 ，重 庆 ４ ０４ ） ０ ０ ５
Ｍａ ｅｆｏ Ｗａｔ ｘ ａ ｄ ｄ Ｐ ｌｓ ｒｎ Ｅ Ｓ ｄ ｒ ｍ ｓｅＥ ｐ ｎ ｅ ｏｙｔ ｅ ｅ（ Ｐ ） ｙ
Ｐ ＮＧ ｈ —ｈ ｉ’ ，ＣＨＥ ｎ Ｅ Ｚ ｉ ｕ Ｎ Ｍｉｇ—ｆｎ Ｅ ｉ ｅ ｇ ，Ｐ ＮＧ Ｊａ—ｈ ｉ ，Ｚ ｕ ＨＡＮＧ ｉｎ—ｘｎ Ｊａ ｉ
Ｅ Ｓ表 面 为憎水 性 ， Ｐ 与硅 酸盐 无 机胶 结 材 不 相 容 。在 新 拌 砂 浆 中 ， 由于 Ｅ Ｓ颗 粒 与 水 泥 浆体 之 间 Ｐ
不亲合 ， 容重 很小 ， 以在搅 拌过 程 中很容 易 造成 Ｅ Ｓ颗 粒 “ 且 所 Ｐ 上浮 ” 从 而导致 砂 浆 分层 ， ， 保水 性下 降 ，
憎水 性变 为亲 水性 ， 使之 能 被新 拌 硅 酸 盐 水 泥 浆 体 所 润 湿 ， 增 强 以 Ｅ Ｓ与 胶 结 材 的 结 合 。Ｅ ｓ表 面 Ｐ Ｐ 改性 的技术 途径 为 ： 择 适宜 的 高 选 分 子粘 结剂 和偶 联剂 ， 制低水 灰 配
砂 浆 的导热 系数 参 照 Ｊ Ｊ１—１９ （ 集料 混凝 土技 术 规程 》 Ｇ５ ９０（ 轻 测定 ， 件经 自然 养护 ２ ， 干至 恒 试 ８ｄ 烘
重后 ， 用热 脉 冲法测 量导 热 系数装 置进 行测 定 。
２ 试 验 结 果 与 分 析 讨 论
２ １ Ｅ Ｓ表 面 改 性 ． Ｐ
维普资讯
第２ ７卷
第 ５期
重 庆 建 筑 大 学 学 报
Ｊ ｕ ａ ｆＣ ｏ ｇ ｉ ｇ Ｊａ ｚ ｕ ｈ ｉｅ ｓ ｙ ｎ ｔ
Ｖ０ ． ７ Ｎｏ． １２ ５
Ｏｃ ． ００ ｔ２ ５
和易 性差 、 结强 度低 的技 术难 题 ， 一低 成 本 表 面 改性 技 术 为 Ｅ Ｓ在保 温 砂 浆 和 混 凝 土 中 的应 用 奠 粘 这 Ｐ
定 了基础 。
本研 究从 环境 保护 与 资源综 合利 用 出发 ， 以改 性 Ｅ Ｓ颗 粒 为轻 骨 料 ， 酸盐 水 泥 为胶 结 材 ， 配合 Ｐ 硅 并
效 益和 经济 效益 。
ｌ 原 材 料 和试 验 方 法 １ １ 原 材 料 ．
Ｅ Ｓ颗 粒 ： Ｐ 由废弃 聚 苯 乙烯 泡 沫经 专用 破碎 机破 碎 而成 的粒度 小 于 ５ｍ ｎ的 Ｅ Ｓ颗粒 ， 观为 不规 ｌ Ｐ 外 则 多面 体 ， 观 密度 ３ ｇ ｍ 。球 形 Ｅ Ｓ颗 粒 由聚苯 乙烯 发泡 而成 ， 颗粒级 配 见表 １ 表 ０ｋ／ Ｐ 其 。
ｔｒ ｒｉｓｌｔ ｎ ｔ ａ ｅｎｗｄ ｌ ｕｅ ｎｃｖ ｎ ｅｒ ｇ ｅｉ ｕａｉ ．Ｉ ｈ ｓｂ ｅ ｉｅｙ ｓｄｉ ｉｉｅ￣ｎ ｅ ｎ ． ｏ ｎ ｏ ｌ ｉ Ｋｅ ｗ ｒ ｓ ｘ ａｄ ｄｐ ｌ ｔ ｅ ｅ（ Ｐ ） ｎｕａ ｎ ｒ ；ｅｔ ａ ｔｅ ａ ｉｓｌ ｉ ；ｓｌ ａｔ ｙ ｏ ｄ ：ｅｐｎ ｅ ｏｙ ｙ ｎ Ｅ Ｓ ；ｉｓｌ ｉｇｍｏｔ ｓｒ ｔ ｒ ａ ｘｅ ｌ ｈ ｒ ｌ ｎｕａ ｏ ｏｉ ｗ ｅ ｎ ｒ ｍ ｔｎ ｄ ｓ
摘 要 ： 过 改 性 ，Ｐ 通 Ｅ Ｓ表 面 由憎 水 性 变为 亲水 性 ， 能被 新拌 硅 酸 盐 水 泥 浆体 所 润 湿 。 以改 性
Ｅ Ｓ为 轻 骨 料 ， 泥 为 胶 结 材 ， 以 纤 维 和 聚 合 物 改 性 ， 配 制 施 工 性 、 工 性 、 候 性 、 裂 性 Ｐ 水 辅 可 热 耐 抗 良好 的 保 温 砂 浆 。 这 种 新 型 保 温 砂 浆 可 用 于 外 墙 外 保 温 ， 破 了传 统 保 温 砂 浆 只 能 作 内保 温 突 的 局 限 ， 在 建 筑 工 程 中 大规 模 应 用 。 已
ｍｅｔ ｎｉｅｒ ｇ Ｃ ｏｇ ｉ ｎｖｒ ｔ， ｈｎ ｑ ｇ ０ ０ ５ ． ． ｈｎ ） ｎａ Ｅ ｇ ｅ ｎ ， ｈｎｑｎ Ｕ ｉ ｓ ｙ Ｃ ｏ ｇｉ ０ ４ ，Ｐ Ｒ Ｃ ｉ ｌ ｎ ｉ ｇ ｅｉ ｎ４ ａ
Ａｂ ｔ ａ ｔ Ｔｈ ｕ ｆ ｃ ｆｍｏ ｉ ｅ Ｓ ｃ ｎ ｂ ｈ ｎ ｅ ｒ ｍ ｈ ｈ ｒ ｃｅ ｆｗａｅ ｓ ｒ ｃ ： ｅ ｓ ｒａ ｅ ｏ ｄ ｆ ｄ ＥＰ ａ ｅ ｃ ａ ｇ ｄ ｆｏ ｔ ｅ ｃ ａａ ｔｒｏ ｔ ｒ—ｒ ｐ ｌ ｎ ｏ ｈ ｄ ｏ ｈｉ ｃ， ｉ ｅ ｅｌ ｔｔ ｙ ｒ ｐ ｌ ｅ ｉ ｎ ｅ ｗｅｔ ｙ ｆｅ ｈ ｙ ｍｉ ｅ ｏ ｔ ｎ ｅ ｎ ａ ｔ ．Ａ ｅ ｔ ｅ ａ ｎ ｕ ａ ｉ ｇ ｍｏ ｔｒｗｉｈ ｇ ｏ ｒ ｐ ｒｉｓｏ ａ ｄ ｂ ｔ ｄ ｂ ｒ ｓ ｌ ｘ ｄ ｐ ｒ ａ ｄ ｃ ｍｅ ｔｐ ｓｅ ｅ ｌ ｎ ｗ ｈ ｒ ｌ ｉｓ ｌ ｔｎ ｒ ｔ ｏ ｄ ｐ ｏ ｔ ｆ ｍ ａ ｅ ｅ ｗｏ ｋ ｂｉ ｔ ｒ ａ ｌ ｙ，ｔ ｅ ｍａ ｎ ｕ ａ ｉｎ，ｃ ｉ ｔ ｉ ｈ ｒ ｌｉ ｓ ｌｔｏ ｌｍａｅ—ｒ ｓｓｉ ｇ ａ ｄ ｃ ａ ｋ—ｒ ｓｓｉ ｇｃ ｎ ｂ ｄ ｄ ｉ ｅ Ｓ ａ ｉｈｔａ ・ ｅ ｉｔｎ ｎ ｒｃ ｅ ｉｔｎ ａ ｅ ｍａ ｅ ｍｏ ｆ ｄ ＥＰ ｓｌｇ ｇ ｉ ｇ ｅ ａ ｅ ａ ｄ ｃ ｍｅ ｔａ ｎ ｒ ｎ ｄ ｍｏ ｉ ｅ ｔ ｂｅ ｎ ｏ ｙ ｒ ｈ ｉ ｗ ｙ ｆｉｓ ｌ ｔｎ ｒａ ａ ｒ ｇ ｔ ｎ ｅ ｎ ｓｂｉｄｅ ，ａ ｄ ｆ ｄ ｗｉ ｆ ｒａ ｄ ｐ ｌ ｍｅ ．Ｔ ｓｎｅ ｔｐ ｏ ｎ ｕ ａ ｉｇ ｍｏ ｒ ｃ ｎ ｂ ｉ ｈｉ ｅ ｔ ｅ ｕ ｅ ｓ ｅ ｔｒｏ ｌ ｔ ｅ ａ ｎ ｕ ａ ｉｎ．ｗｈｉｈ ｂ ｅ ｋ ｈ ｉ ｍｔｏ ｆｔａ ｔｏ ａ ｎ ｕ ａｉ ｇ ｍｏ ａ ｎｙ ａ ｎ ｓ ｄ ａ ｘ ｅ ｒｗａ ｌｈ ｒ ｌ ｉｓ ｌ ｔｏ ｉ ｍ ｃ ｒ ａ ｓｔ ｅ ｌｍｉ ｉｎ ｏ ｄｉｉｎ ｉ ｓ ｌｔｎ ｒｒ ｏ ｌ ｓ ｉ — ｒ ｌ ｔ
ｉ ｆＳ ｐ ｏ ｔ ｇ Ｆ ｅ ｏ ｂ ｎ Ｃ ｎ ｔ ｔ ｒ ｅ ｏ ｕ ｐ ｒ ｎ ｅ ｓｆ ｒＵｒ ａ ｏ ｓｒ ｃ ｉｎ，Ｃ ｏ ｇ ｉｇ ４ ０ １ ｃ ｉ ｕ ｏ ｈ ｎ ｑ ｎ ０ ０ ４，Ｐ． Ｃｈｎ ；３ Ｃ ｌ ｇ ｆ Ｕ ｂ ｎ Ｃ ｎ ｔｕ ｔ ｎ ａ ｄ Ｅｎ ｉ ｎ Ｒ． ｉ ａ ． ｏ ｌ ｅ ｏ ｒ ａ ｏ ｓ ｃｉ ｎ ｖｒ — ｅ ｒ ｏ ｏ
严重影 响其 和易性 与施 工性 能。 大 幅度 提 高胶 结 材 对 Ｅ Ｓ颗 粒 的 Ｐ 粘结 强 度 ， 其具 有 良好 的和易 性 使 与施 工性 是 研 制 Ｅ Ｓ保 温 砂 浆 的 Ｐ 重点 与 难 点 。本 课 题 的 基 本 思 路
是对 Ｅ Ｓ实 施 表 面 改 性 ， 其 由 Ｐ 使
关键 词 ： 苯 乙烯 泡 沫（ Ｐ ） 保 温砂 浆 ；外保温 ；固体废 弃 物 聚 ＥＳ ；
中图分 类号 ．Ｑ１７ ６； ７ ５ 文 献标 识码 ： 文 章编 号 ：０ ６— ３ ９（０ ５ ０ ０ ０ ｏ ＇ ７ ． Ｘ ０ Ｔ Ａ １０ ７ ２ ２ ０ ） ５— １ １一 ４
Ｓ ｕｄ ｎ ｔ ｔ ｒｏ ａ ｌＥｘ ｅ ｎ ｔ ｙ ｏ ｈｅ Ｅｘ ｅ ｉ ｒ Ｗ ｌ ｔ ｒ ａ Ｔｈｅ ｍ ａ ｎ ｕ ａ ｉ ｏ ｔ ｒ ｌ ｒ ｌ Ｉ ｓ ｌ ｔｎｇ Ｍ ｒａ
１２ 试 验方 法 ．
Ｅ Ｓ保温 砂浆 的稠 度 、 层 度 、 观 密 度 、 压 强 度 按 Ｊ Ｊ０—１９ （ 筑 砂 浆 基 本 性 能 的 测 试 方 Ｐ 分 表 抗 Ｇ７ ９０ 建
法》 行。 进 Ｅ Ｓ保温 砂 浆的粘 结强 度参 照 Ｊ Ｊ１ Ｐ Ｇ １０—１ ９ （ ９ ８ 建筑 工程 饰 面砖 粘结 强度 检验标 准 》 进行 。 断 裂 眭测 定 ： 利用 Ｉｓ ｏ ｎｔ ｎ一１４ ｒ ３ ６试验 机 ， 用 三点 弯 曲法 测试 规 格 为 ４ ｍ × ０ ｍ ×１０ ｍｎ砂 采 ０ｍ ４ ｍ ６ ｌ 浆试 件 的荷载一 挠 度 曲线 ， 计算其 断 裂能 和极 限变 形量 。
