城市轨道交通通信与信号系统一、城市轨道交通通信系统城市轨道交通通信系统一般由传输系统、公务电话系统、专用有线调度系统、无线列车调度系统、闭路电视监控系统、广播系统、时钟系统、乘客信息系统、不间断电源（uninterrupted power supply，UPS）系统等子系统组成，构成传送话音、数据和图像等各种信息的综合业务通信网。
1、传输系统传输系统是整个通信网络的纽带，它为各通信子系统及电力系统、信号系统、自动售检票（automatic fare collection，AFC）系统、消防报警系统、办公网络等提供传输通道，将各车站、车辆段、停车场的设备与控制中心的设备连接起来。
传输系统一般用光纤连接，构成双环路拓扑结构网络。
2、公务电话系统公务电话系统为城市轨道交通运营提供办公电话、传真等业务，同时在控制中心、车站、车辆段、停车场等也设置公务电话，它既可作为办公电话使用，也可作为专用有线调度电话的备用设备，一旦有线调度电话出现故障，可临时应急使用。
3、专用有线调度系统专用有线调度系统是为行车指挥、维修、抢险等设置的专用通信系统。
4.、无线列车调度系统无线列车调度系统主要是用于固定人员（调度员、值班员）与流动人员（司机、维修人员、列检人员等）之间的通话。
5、闭路电视监控系统闭路电视监控系统是城市轨道交通运营管理及保证运输安全的重要手段，它为控制中心的调度员、各车站值班员、公安值班人员等提供列车运行、乘客疏导、防灾救火、事件突发等情况下的现场视频信息。
6、广播系统广播系统在为乘客提供列车到发时间和安全提示信息的同时，还能在发生紧急情况或突发事件时为乘客提供疏散信息。
7、时钟系统时钟系统主要用于为行车组织提供统一的标准时间，并向其他系统提供标准时间信号。
8、乘客信息系统乘客信息系统的主要功能是为乘客提供关于行车时刻表、安全提示、视频等方面的文字或多媒体视频信息。
9、不间断电源系统UPS系统主要为其他通信子系统提供稳定的电源，当市电或UPS主机发生故障时，通过电池组为设备供电，保证通信设备的正常运行。
城市轨道交通通信系统—公务及站内电话系统
轨旁电话是一种指令电话，专用于轨道系统轨旁通话。主要服务于区间维护作业及应 急情况下的通话需求。话机在高噪声环境下通话能保证清晰，并具有紧急呼叫和热线功能。 轨旁电话在轨旁线路一般每150～200m设置一台。
三、公务及站内电话系统
公务及站内电话系统
• 公务及站内电话系统可分为公务电话子系统和站内电话子系统两部分。 • 可为管理部门、运营部门、维修部门提供一般公务联络服务，主要有电话业
务和部分非话业务。 • 能与无线集群系统连接，能与本地公用电话网互联，还可实现国内、国际长
途通信。
1.公务电话子系统
设备组成：交换机、配线架、用户话机、通信电缆等 。 公务电话子系统
电话分机
电缆
配线架
公务电话子系统
公务系统结构图
2.站内及轨旁电话子系统
站内及轨旁电话子系统是一个相对独立的内部电话系统，实现站（段）内 重要部门有关人员的点对点的直接通话、相邻车站值班人员之间及轨旁人员 的直接通话。
站内及轨旁电话子系统
车站电话总机 车站值班台 电话分机
轨旁电话
系统构成
系统通常包括车站电话总机、车站值班台、轨旁电话和电话分机等设备， 并通过相应的通信电缆连接而成 。
轨旁电话 轨旁电话 轨旁电话
站内及轨旁电话子系统构成
轨旁电话系统
为作业人员在隧道及高架区间作业时与车站值班员提供通话，为维修作 业人员提供便利的通信手段，同时作为列车在区间故障停车时司机和车站值 班员的辅助通话手段。
城市轨道交通通信与信号系统题库2
城市轨道交通通信与信号系统题库2城市轨道交通通信与信号系统题库2四、简答题1. 标出下图继电器的接点编号。
2.简述无极继电器的工作原理。
（1）线圈通电→产生磁通→产生吸引力（铁芯对衔铁）→克服衔铁向铁芯运动的阻力（衔铁自重）→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开。
此状态称为继电器励磁吸起。
（2）断开电源时，电流逐渐减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开，后接点闭合。
此状态称为继电器失磁落下。
3.无极继电器的结构上都有哪些部件组成？（1）电磁系统：线圈、铁芯、衔铁、扼铁等（2）接点系统：动接点、静接点等4.继电器的作用什么？继电器具有继电特性，能以极小的电信号来控制执行电路中相当大功率的对象，能控制数个对象和回路，能控制远距离的对象。
5.铁路信号系统中遵循什么原则来规定继电器的定位状态？（1）继电器的定位状态与设备的定位状态相一致。
（2）根据故障—安全原则，继电器的落下必须与设备的安全侧一致相一致。
141 111 1131213 22 233332 143142 1126.转辙机的作用是什么？(1)转换道岔的位置，根据需要转换至定位或反位。
(2)道岔转换到所需的位置并密贴后，实现锁闭，防止外力转换道岔。
(3)正确反映道岔的实际位置，道岔尖轨密贴于基本轨后，给出相应的道岔位置表示。
(4)道岔被挤或因故处于“四开”位置时，应及时切断道岔表示，并在室内给出报警提示。
7.对转辙机的基本要求是什么？(1)作为转换装置。
应具有足够大的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。
(2)作为锁闭装置，当尖轨与基本轨不密贴时，不应进行锁闭；一旦锁闭，应保证道岔不因列车通过的震动而错误解锁。
(3)作为监督装置，应正确反映道岔的状态。
(4)道岔被挤后，在未修复之前不应再使道岔转换。
8.ZD6型转辙机的动作顺序是什么？（1）切断原表示接点；（2）转辙机机解锁；（3）转辙机转换；（4）转辙机锁闭；（5）接通新的表示接点。
城市轨道交通考试整理内容

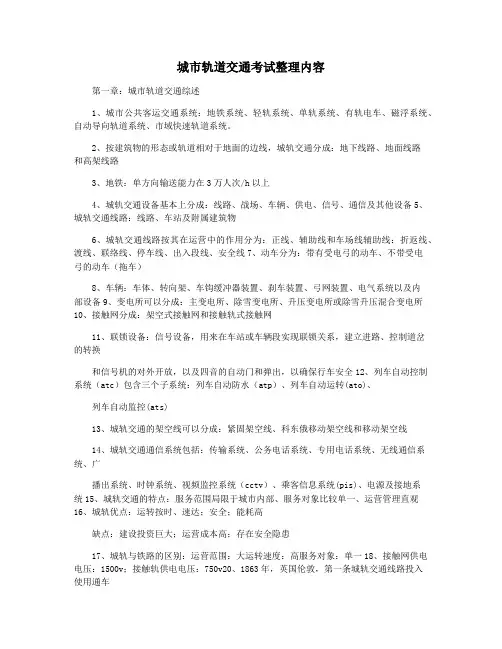

城市轨道交通考试整理内容第一章：城市轨道交通综述1、城市公共客运交通系统：地铁系统、轻轨系统、单轨系统、有轨电车、磁浮系统、自动导向轨道系统、市域快速轨道系统。
