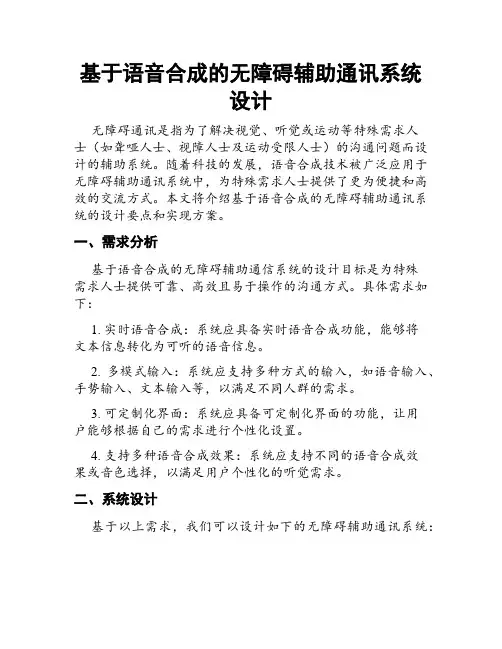

基于语音合成的无障碍辅助通讯系统设计无障碍通讯是指为了解决视觉、听觉或运动等特殊需求人士（如聋哑人士、视障人士及运动受限人士）的沟通问题而设计的辅助系统。
随着科技的发展，语音合成技术被广泛应用于无障碍辅助通讯系统中，为特殊需求人士提供了更为便捷和高效的交流方式。
本文将介绍基于语音合成的无障碍辅助通讯系统的设计要点和实现方案。
一、需求分析基于语音合成的无障碍辅助通信系统的设计目标是为特殊需求人士提供可靠、高效且易于操作的沟通方式。
具体需求如下：1. 实时语音合成：系统应具备实时语音合成功能，能够将文本信息转化为可听的语音信息。
2. 多模式输入：系统应支持多种方式的输入，如语音输入、手势输入、文本输入等，以满足不同人群的需求。
3. 可定制化界面：系统应具备可定制化界面的功能，让用户能够根据自己的需求进行个性化设置。
4. 支持多种语音合成效果：系统应支持不同的语音合成效果或音色选择，以满足用户个性化的听觉需求。
二、系统设计基于以上需求，我们可以设计如下的无障碍辅助通讯系统：1. 用户界面设计：系统的用户界面应简洁直观，便于特殊需求人士使用。
可以通过图标或手势等交互方式实现不同的功能操作。
2. 语音合成模块：系统应集成先进的语音合成技术，如基于深度学习的神经网络模型。
该模块可以将文本信息转化为自然流畅的语音输出。
3. 输入模块设计：系统应支持多种输入模式，如语音输入、手势输入和文本输入等。
语音输入可以通过语音识别技术将用户输入的语音转化为文本信息。
手势输入可以通过识别用户手势动作，将其转化为相应的文本信息。
4. 定制化设置：系统应提供个性化设置功能，如语音合成效果的选择、音量调节、语速设置等，以满足用户的个性化需求。
三、系统实现基于上述设计，我们可以选择相应的技术和工具来实现基于语音合成的无障碍辅助通讯系统：1. 语音合成技术：选择先进的语音合成技术，如基于深度学习的WaveNet模型，它可以生成高质量、自然流畅的语音。
残疾人辅助器具技术方案范文
残疾人辅助器具技术方案范文一、前言。
咱今天来聊聊为残疾人朋友打造辅助器具的技术方案。
这可不是啥枯燥的事儿，就像是给超级英雄打造专属装备一样酷呢！二、适用对象及需求分析。
1. 适用对象。
咱们这个辅助器具主要是针对[具体残疾类型，比如下肢残疾]的朋友。
比如说，那些因为意外事故或者疾病导致腿部行动不便的小伙伴们。
2. 需求分析。
他们最需要的就是能重新获得行动的自由。
就像小鸟渴望飞翔一样，他们渴望像普通人一样自如地走动，去想去的地方，做想做的事儿。
这就要求辅助器具得稳定、舒适，还得操作方便，不能给他们带来太多的麻烦。
三、辅助器具的设计理念。
1. 以人为本。
这可不是一句空话哦。
我们得把残疾人朋友的需求放在第一位，就像给他们定制一件最合身的衣服一样。
每个使用者都是独一无二的，所以辅助器具也要能根据他们的身体状况和使用习惯来调整。
2. 功能与美观并重。
谁说辅助器具就得长得丑丑的？咱要让它不仅实用，还得好看。
想象一下，一个既炫酷又好用的轮椅，使用者坐在上面肯定超级拉风，自信心也会爆棚呢！四、具体技术方案。
# （一）轮椅部分。
1. 结构设计。
轮椅的框架采用高强度铝合金材质，这种材料又轻又结实，就像钢铁侠的盔甲一样可靠。
它的形状要符合人体工程学，能够很好地支撑使用者的身体，不会让他们觉得难受。
轮子是轮椅的关键部分。
前轮要灵活转向，就像小老鼠一样机灵，方便在狭小的空间里穿梭。
后轮呢，要有足够的抓地力，这样在各种路面上都能稳稳当当的，不会轻易打滑。
座位的设计也很有讲究。
要使用柔软又透气的材料，就像坐在云朵上一样舒服。
而且座位的高度和宽度都要可以调节，适应不同身材的使用者。
2. 动力系统。
如果是手动轮椅，我们要优化把手的设计，让使用者推动起来更省力。
把手的握感要好，就像握住自己心爱的玩具一样顺手。
对于电动轮椅，电池是重中之重。
我们要选用高容量、长续航的锂电池，就像给轮椅装上了一个永远不会累的小马达。
电机的功率也要合适，既能提供足够的动力，又不会过于耗电。
语音系统方案
语音系统方案第1篇语音系统方案一、项目背景随着信息技术的飞速发展，语音交互系统已广泛应用于各个行业，为用户带来便捷高效的服务体验。
为了提升我国在某领域的智能化服务水平，降低人工成本，提高工作效率，本项目将针对现有业务需求，制定一套合法合规的语音系统方案。
二、项目目标1. 提高服务效率，缩短用户等待时间。
2. 降低人工成本，提高资源利用率。
3. 提升用户满意度，增强企业竞争力。
4. 确保系统安全可靠，遵循国家法律法规。
三、系统架构本语音系统采用模块化设计，主要包括以下四个部分：1. 语音识别模块：实现用户语音输入的识别，将语音信号转化为文本信息。
2. 语义理解模块：对识别出的文本信息进行理解，获取用户意图，为后续处理提供依据。
3. 业务处理模块：根据用户意图，调用相关接口，完成业务处理。
4. 语音合成模块：将处理结果转化为语音信号，输出给用户。
四、关键技术1. 语音识别技术：采用深度学习算法，实现高精度、高速度的语音识别。
2. 语义理解技术：运用自然语言处理技术，准确理解用户意图。
3. 业务处理技术：结合业务场景，设计合理的业务流程，确保业务处理的合规性。
4. 语音合成技术：采用高质量的语音合成算法，提升用户体验。
五、合规性保障1. 数据保护：严格遵守国家有关数据保护的法律法规，对用户数据进行加密存储和传输。
2. 隐私保护：尊重用户隐私，不泄露用户个人信息。
3. 合法合规性审查：在系统设计、开发、测试和上线等阶段，进行合法合规性审查，确保系统符合国家法律法规要求。
六、实施方案1. 需求分析：深入了解业务需求，明确系统功能、性能和安全性等要求。
2. 系统设计：根据需求分析，设计系统架构、模块划分和接口规范。
3. 技术选型：结合项目需求，选择合适的语音识别、语义理解、业务处理和语音合成技术。
4. 系统开发：按照设计文档，进行系统开发，确保各模块功能完善、性能稳定。
5. 系统测试：对系统进行全面测试，包括功能测试、性能测试、安全测试等，确保系统满足需求。
残卫呼叫系统方案
引言随着社会的进步和人们对社会弱势群体的关注增加，残障人士的生活质量也日渐受到重视。
为了满足残障人士日常生活中可能遇到的紧急情况，一个高效可靠的残卫呼叫系统变得尤为重要。
本文将介绍一个针对残障人士的呼叫系统方案，旨在提供一种便捷的紧急呼叫手段，保障残障人士的生命安全和社会参与。
功能需求1.紧急呼叫按钮：残障人士可以通过按下紧急呼叫按钮发送紧急求助信号。
2.实时定位功能：呼叫系统能够实时获取残障人士的位置信息，并将其发送给相关人员，以便及时采取应对措施。
3.多种通信方式：系统支持多种通信方式，包括手机短信、手机应用程序、互联网电话等，以确保信息的及时传递。
4.多级报警机制：系统能够根据不同的紧急程度和情况，触发不同级别的报警，并同时通知多个相关人员。
5.语音交互功能：系统具备语音交互功能，以便残障人士可以直接通过语音进行求助。
6.多平台兼容性：系统应能够运行在多个平台上，包括智能手机、平板电脑和计算机等。
技术实现该残卫呼叫系统可以基于以下技术实现：1. 残障人士手持终端设备残障人士需要携带一个手持终端设备，用于发送紧急求助信号。
该设备应具备以下功能： - 紧急呼叫按钮：用户按下按钮即可发送紧急求助信号。
- GPS定位功能：设备能够通过GPS获取当前位置并将其上传至服务器。
- 语音交互功能：设备能够接收和转发用户的语音信息。
- 多种通信方式：设备支持手机信号、Wi-Fi 和蓝牙等多种通信方式，以确保信息的及时传递。
2. 服务器端服务器端负责接收和处理残障人士发出的紧急求助信号。
它应包括以下组件：- 数据库：用于存储残障人士的信息、报警记录和相关人员的联系方式。
- 实时定位服务：获取残障人士的位置信息并将其实时传送给相关人员。
- 报警处理模块：根据紧急程度和情况，触发相应级别的报警，并发送通知给相关人员。
- 语音交互服务：接收和转发残障人士的语音信息。
3. 相关人员终端设备相关人员应携带终端设备，以便及时接收残障人士发出的求助信息。
残卫呼叫系统方案
残卫呼叫系统方案引言在社会发展进步的同时，为了更好地服务社会的各个群体，残疾人的权益和需求也受到了更加广泛的关注。
为了方便残疾人的生活和提高他们的生活质量，残卫呼叫系统应运而生。
本文将介绍残卫呼叫系统的目标和功能，设计要求以及系统的具体实现方案。
目标和功能残卫呼叫系统的主要目标是提供一个便捷、高效的通信渠道，使残疾人能够随时随地向残卫人员发出呼叫，并及时得到响应和帮助。
该系统的主要功能包括：1.残卫人员管理：包括残卫人员的基本信息管理、权限管理和任务分配等功能。
2.残卫呼叫：残疾人可以通过特定的呼叫设备或者手机应用向残卫人员发出求助和呼叫。
3.呼叫接收和处理：残卫人员通过接收呼叫信息，并及时处理和响应。
4.定位功能：系统可以根据残疾人的位置信息，将呼叫转发给最近的残卫人员。
5.呼叫记录和统计：系统能够记录呼叫的历史信息，并提供统计分析功能，方便管理和改进服务质量。
设计要求为了确保残卫呼叫系统能够满足用户的需求并具备可靠性和稳定性，设计时需要考虑以下要求：1.可靠性：系统需要保证在各种网络环境下能够稳定运行，并及时响应用户的呼叫。
2.安全性：系统需要采取合理的安全措施，保护用户的隐私信息和呼叫内容。
3.可扩展性：系统需要具备一定的扩展性，能够适应未来的用户增长和功能扩展。
4.易用性：系统应该具备简单易用的界面和操作方式，方便残疾人使用。
5.成本效益：系统的设计要尽可能借助现有的技术和设备，减少开发和维护成本。
系统实现方案硬件设备1.呼叫设备：为了方便残疾人使用，可以设计一种便携式的呼叫设备，支持语音或按钮操作，能够发出呼叫并定位用户位置。
2.服务器：系统需要建立一个服务器，用于接收和处理呼叫信息，并将任务分配给最近的残卫人员。
3.残卫人员设备：残卫人员可以使用智能手机或专用的终端设备接收呼叫信息，并进行相应的处理和响应。
软件实现1.用户端应用：为了方便残疾人使用，可以开发一个简单易用的手机应用或者操作界面，支持呼叫和定位功能。
电话语音系统方案
电话语音系统方案概述电话语音系统是一种通过电话线路进行语音通信的系统。
它可以提供各种电话功能，如接听和拨打电话、语音信箱、自动应答等。
本文档将介绍电话语音系统的方案及相关技术。
方案设计电话语音系统的设计需要考虑以下几个方面：1. 硬件设备电话语音系统的硬件设备包括电话机、服务器、电话交换机等。
电话机是用户进行通话的终端设备，可以使用普通的座机电话或者基于IP的软电话。
服务器作为电话语音系统的核心设备，用于处理通话和语音数据。
电话交换机用于连接电话线路和服务器。
2. 软件平台电话语音系统的软件平台包括操作系统、电话交换软件、语音处理软件等。
操作系统可以选择常见的Linux或Windows系统。
电话交换软件负责管理电话系统的呼叫路由、通话终端和服务等。
语音处理软件用于处理语音信号，如音频编解码、语音识别等。
3. 网络连接电话语音系统需要与电话网络进行连接。
传统的电话网络使用PSTN（公共交换电话网络）进行语音通信，可以通过数字接口（如ISDN）或模拟接口连接到电话交换机。
基于IP的电话系统可以使用LAN或WAN网络连接电话交换机和电话机。
4. 电话功能电话语音系统可以提供各种功能，如接听和拨打电话、语音信箱、自动应答等。
接听和拨打电话功能是电话系统的基本功能，通过电话机进行通话。
语音信箱功能可以记录用户留言，在用户无法接听电话时提供离线的消息记录。
自动应答功能可以根据用户的输入进行自动处理，如提供菜单选择、语音导航等。
技术方案电话语音系统的实现可以使用多种技术，下面介绍几种常见的技术方案：1. 传统电话技术传统电话技术使用PSTN进行语音通信，可以通过数字接口（如ISDN）或模拟接口连接到电话交换机。
传统电话技术成熟稳定，但需要专用的电话线路和设备，成本较高。
2. IP电话技术基于IP的电话技术使用IP网络进行语音通信，可以利用现有的网络设备和带宽。
IP电话技术可以使用SIP（会话发起协议）或H.323等标准进行通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX公司便携式语言障碍者电话语音辅助系统设计方案摘要电话对现代人而言，乃是生活中一项重要的通讯工具，可是对于有语言障碍的朋友，却无法享受其便利。
因此，我们将设计一电话接口控制器，藉由并列端口连接至个人计算机，并结合计算机上现有的声卡，以自行研发的驱动软件，组成一电话语音系统；以辅助语言障碍的朋友，可于计算机上藉由文字编辑的方式，将文字转换成语音，而能直接与通话者作在线交谈。
如此，将可造福语障朋友，使他们亦能方便地使用电话与人沟通。
此外，本系统尚具有一般的自动拨号、代码拨号、电话答录等功用，致使系统功能更具完善，且便利加以使用。
一、前言一般于网络BBS上皆有文字交谈之功能，若能将文字转换成语音，然后再结合电话设备传输，则可使语障朋友亦能使用电话与他人作在线交谈。
基于此一灵感，我们尝试使用计算机之声卡来作为语音发声的主要工具，然后再设计一电话接口控制器，并配合电话传输原理，来将语音信号载送于电话在线。
本系统最主要之功能，即是将所编辑的文字转换成语音。
现今有多种方法可以实现，其中一种方法是可以依人类发声原理，以数学算法仿真加以合成各种不同语音。
不过在非快速计算机上执行，可能稍嫌复杂且缓慢。
因此，本系统则采用事先录制之中文语音数据库，并藉由自行设计之语音档案路径转换公式，在当有中文输入时，即能快速寻找到其相对应的语音档案，如此将发音更为顺畅。
先前所发展作品之电话接口控制电路[3]乃是建立于ISA Bus的适配卡上，但随着计算机的日新月异，ISA Bus的规格日渐被淘汰，再加上如果是以适配卡的形式的话，假使要使用在其他计算机上使用的话，在安装及携带上有些许的不便，于是就有把它改成独立的电话接口控制器，利用并列端口与计算机连接，在外出时只需携带此一电话接口控制器及安装软件光盘，即可配合笔记型或他人的计算机使用，使其更方便让语障者所运用。
此外先前的程序是针对DOS环境所开发的，现在大多改为窗口操作系统，所以程序也都重新写过改为窗口接口，在操作上更加有亲和力，还有以往只能以注音输入，现在所有的中文输入皆能适用。
在文字对应语音的搜寻方面也有大幅度的改良，使之在发音过程中降低延迟的感觉，听起来更为流畅。
二、系统架构与原理为了实现以文字转换成语音，进而完成电话通讯的功能，本系统架构主要包含如图1所示的个人计算机和电话接口控制器二个部分。
其中个人计算机为主控单元，主要负责将输入中文字转换为语音，并由声卡输出中文音至电话接口控制器，或录制来自电话接口控制器之语音。
电话接口控制器为个人计算机与电话设备间的接口，具有一般电话机的功能；并藉由计算机并列端口的控制，可作为电话语音与计算机间之传输交换。
電話線图 1. 系统架构图2-1. 文字对应语音方式之比较传统文字到语音转换之型态，若采用事先录制语音的方式，其语音数据之搜寻，是依输入之中文字以顺序搜索方式至数据库下找到所对应的语音数据。
然而本系统则是使用字码运算映像方式，亦就是直接由输入之中文字码即可映像至所要的语音数据，如此将可免去搜寻的时间。
图2与图3分别为顺序搜索映射与字码运算映射两种方法之映像流程。
这样可以清楚的知道经过改良后，并不需要每个字逐一在数据库中寻找，可以直接经由字码的运算得知欲发音的字于数据库中的所在位置。
例如：”发” 在数据库中位于第2716笔，使用搜寻方法必须由第一笔找到第2716笔才能找到”发”，而字码转换可直接藉由转换公式（如3-2节之说明），并配合程序之取文件的函数，即可取得第2716笔资料，因而节省了许多因找寻数据所耗费的时间。
图2. 顺序搜索映射图3. 字码运算映射2-2. 字码转换方法说明计算机中的中文字码是采取BIG-5的编码规则。
Big-5 是一种双字节编码方案，所有中文字的High Byte 的位于A4H～F9H 之间，而Low Byte 则分别位于40H～7EH 和A1H～FEH之间。
因此可由字码之高位可区分为不同的区段，每个区段中依其低位可再分为上、下两部分。
個字個字Sec0Sec1Sec85個字图4. 中文字码表(7FH~A0H)Sec 063個 94個图5. 第0段细部字码表从图4中可看出字码之高位介于A4H~F9H 之间，共可以分出85个区段，每区段内有157个字。
由于中文字码只编码到F9DCH ，所以最后一个区段第85区段只有123个字。
图5为第0区段（Sec 0）字码之细部分类，此区段内所有字码之高位皆为A4H ，其低位40H~7EH 为上段，低位A1H~FEH 为下段。
其中低位7FH~A0H ，依Big5编码规则中并无中文字存在。
依照以上中文字码编排规则，我们将推导出字码转换语音数据库索引值之公式。
当字码之低位值大于（或等于）40H，小于（或等于）7EH时，则所产生之索引值如式(1)所示：-=Low ByteIndex(1)⨯HighByte157(+40H)A4H)(-而当字码之低位值大于（或等于）A1H时，小于（或等于）FEH时，则所产生之索引值如式(2)所示：⨯+-=Low ByteHighByteIndex(2)(+40H)-A1H(A4H)157例如：中文字“世” 的字码是A540H，其高位A5H减去A4H为第1个区段（Sec 1），而其低位40H为上半部的第一个字。
依上述之转换公式，可算出所对应之语音数据库索引值为：(A5H-A4H)*157+(40H-40H)=157，所以中文对应语音表中的第157笔数据为”事.wav”，就是”世”所要发音的语音文件名。
三、系统设计3-1. 硬件说明为了简化硬件之设计，有关语音的发音与录制部份，可交由计算机设备中现有的声卡来完成，可将文字转换后之语音送至自行研制的电话接口控制器；或是录制来自电话接口控制器之电话在线语音输入。
然而电话接口控制器乃为完成电话通讯的主要单元，其电路方块如图6所示。
其中各部分电路[2]将分别如下说明：图6. 电话接口控制器电路方块图(1) 栓锁电路由两个74LS374与一个74LS373构成，因并列埠预设有12输出(8个数据、4个控制)，所以我们利用两条控制线配合两个374，达到栓锁的功能，并将输出扩充至16个，以符合我们需求。
另外373则是作为输入到并列埠的缓冲。
电路如图7所示。
图7. 栓锁电路(2) 通话回路当外线接通时，经由一桥式整流器，以固定其极性方向。
由动作于作用区之晶体管(TIP31)形成一动态电阻，以提供外线接通时之直流电阻回路(R DC =150~220奥姆) [1]。
当有语音小信号传递时，此一晶体管电路之交流阻抗(Z Ac )，将会远大于所并接之电话线路的交流阻抗(600奥姆)，因此并不致过于影响阻抗匹配，进而降低通话品质。
最后再藉由(1:1)的耦合变压器，将可使电话线与电子开关之间相互反射传递信号。
其电路如图8所示。
DC 、 ACLine +_27K300K33u22u22u39TIP31連接至電子開關图11. 通话回路电路(3) 外线振铃侦测电路外线振铃产生时，藉由较大的振铃信号，使得光偶合器(4N35)输入端导通，而于隔离输出端上产生脉波，再经由整形后，触发启动BCD计数器，当连续计数十次，即表示外线有振铃信号进入。
电路如图9所示。
图9. 外线振铃侦测电路(4) 拨号电路主要由电话复频(DTMF)产生IC(5088)，将并列端口送出之数字码转成相对应的复频讯号，再经由OP放大器将复频信号放大两倍，送至外在线形成自动拨号。
电路如图10所示。
图10. 拨号电路(5) 外线音源侦测电路利用在线音源侦测IC (NE5900)，侦测目前外线通话回路的状态为忙线、回铃、或准备拨号，并将此讯息送至并列端口以供读取辨识。
电路如图11所示。
图11. 在线音源侦测电路(6) 滤波电路利用OP放大器制作一带通滤波器，用以滤除从声卡送出或送至声卡之语音信号外的噪声，其带通频率范围为300~3400Hz。
其电路如图12所示。
图12. 滤波电路(7) 电子选择开关藉由程控纵横式电子开关（22100）之连接地址，以选择各种音源信号（含拨号信号、声卡输入输出、在线音源、铃声），传递于通话回路与各单元之间[2]。
其传输路径选择可参考图13。
例如：若欲将声卡之输出信号经带通滤波器传至通话回路时，可先使电子开关的Y2与X3连接，然后再使电子开关的X4与Y1连接即可。
如此的设计将可获得另一好处，那便是无论声卡之输入或输出，皆可共享同一滤波器。
电路如13所示。
X1 X2 X3 X4Y1Y2Y3Y4DTMF 信號線上音源濾波器輸入濾波器輸出振鈴信號音效卡輸入音效卡輸出通話回路图13. 电子开关之连接信号配置(8) 喇叭扩大电路利用LM386将欲放大之声音讯号放大，其放大倍率可经由可变电阻调整。
此电路主要乃是作为在线实时监听之用。
其电路如图14所示。
图14. 喇叭扩大电路(9) 振铃声产生电路由555振荡器产生一约500Hz的基本方波，当有外线振铃进入时，将振铃侦测信号与此500Hz方波合成，以作为系统离开时之振铃告知。
其电路如图15所示。
图15. 振铃声产生电路(10)备用电话预留瑞可连接一般电话机，以便一般正常人亦可使用本系统之附属电话功能。
或于断电时，将外线转移至一般电话机。
3-2. 软件说明在进入本系统后，程序画面将出现系统、电话、答录三个选项（其软件流程将分别显示于图17~图21）。
其中系统功能主要是用以设定为一般模式或是外出答录模式，同时亦可设定回呼电话号码。
电话功能则提供三种电话联机方式，包括击键拨号、电话簿选择拨号（含电话簿各项编辑功能）、及自动重拨前一次未完成之拨号；此外通话过程中也可设定保留状态。
当系统设定于答录模式时，答录功能则允许用户可以事先编辑外出答话之文字内容，而当外出来电时，将自动将此编辑答话文字转换为语音告知来电者。
另外则是提供来电者电话留言查询，此部份包括留言之录制、播放、时间标示、状态及其删除。
如此用户将不漏失外出之各项电话讯息。
有关各选项之细部功能如图16所示之程序功能架构。
从所整个系统所需完成之功能，可了解本系统软件设计主要分为以下五大部份：(1)文字编辑设计对话、答话之中文编辑功能，可以使用任何种类的输入法，也可将输入文字复制或贴上。
(2)语音数据库搜寻依所输入文字的Big 5码，经由转换公式，将之转换成相对应于语音档案，而后取出送至声卡。
(3)音效控制用以VB多媒体函数控制声卡，作语音录制及播放，并可调整播放音量大小。
(4)电话接口控制负责控制电话适配卡之各项动作，包括拨号、在线音源侦测、振铃侦测，及选择各种音源信号与通话回路连接之切换。
(5)画面处理绘出主功能画面，及各子功能所需的窗口。
图16. 程序功能架构图17. [系统]选项软件流程图18. [电话]选项软件流程图19. [答录]选项软件流程图20. 自动答录程序图21. 语音对话程序四、研究分析在本系统的实作过程中，为了得到较佳的电话语音质量，乃必须从语音的产生，及电话通话回路两部份着手。
