笔记本的生产流程
笔记本ODM工厂的研发周期及研发流程介绍
2.2 笔记本的研发流程介绍
2.2.1电路图的设计流程 2.2.2 机构的设计流程 2.2.3 PCBA 设计流程
2.2.1 电路图的设计流程
通常硬件电路设计师在设计电路时，都需要遵循一定的步骤。要知道，严格 按照步骤进行工作是设计出完美电路的必要前提。对一般的电路设计而言，其过 程主要分为以下3步：
设计电路原理图
1
生成网络表
2
设计印刷电路板
3
设计电路原理图 生存网络表 设计印刷电路板
在设计电路之初，必须先确定整个
电路的功能及电气连接图。用户可以使 用Protel99提供的所有工具绘制一张满 意的原理图，为后面的几个工作步骤提 供可靠的依据和保证。
使用Protel99软件设计电路图
设计电路原理图 生存网络表 设计印刷电路板
6.设计PCB板
确认原理图没有错误 之后，开始PCB板的 绘制。首先绘出PCB 板的轮廓，确定工艺 要求（如使用几层板 等）。然后将原理图 传输到PCB板中，在 网络表、设计规则和 原理图的引导下布局 和布线。利用设计规 则查错。
7.文档整理
对原理图、PCB图 及器件清单等文件 予以保存，以便以 后维护和修改
2.电路仿真
在设计电路原理 图之前，有时会会 对某一部分电路设 计并不十分确定， 因此需要通过电路 方针来验证。还可 以用于确定电路中 某些重要器件参数。
3.设计原理图元件
PROTEL DXP提供 了丰富的原理图元 件库，但不可能包 括所有元件，必要 时需动手设计原理 图元件，建立自己 的元件库。
4.绘制原理图
ห้องสมุดไป่ตู้
SIV
• System Verification Test 系统综合测试阶段
笔记本电脑生产流程介绍
PD OQC
路漫漫其悠远
SMT Introduction
(Current SMT Flow)
送板
印刷
点胶
API
置件
炉前VI
回焊
收板
AOI
FAE NG AOI OK NG UV glue
收板 T/U
NG
回焊
炉前VI
置件
API
印刷
OK 送板
VI
ICT
Router
Ass’y
F/T
NG
路漫漫其悠远
NG
TS
路漫漫其悠远
SMT Introduction
(Screen Printer)
❖印刷:将锡膏透过钢板漏印到PCB的PAD上
无印刷。锡膏的PCB、锡膏
印刷
印刷上锡膏的PCB
路漫漫其悠远
印刷流程： (一)影响印刷品质因素： 硬件方面：锡膏、钢板、刮刀、PCB…等。 软件方面：印刷速度、刮刀压力、刮刀角度、脱模速 度、其它参数设定。 环境方面：温度、湿度。 1.钢板主要影响印刷品质的两大原因是钢板开口与钢 板张力。 2.钢板张力是为了固定钢片，不让它有位移情况。 3.刮刀速度太快会造成锡少，太慢则会造成渗锡现象 。 4.刮刀压力过小会造成锡厚不足，太大则会造成渗锡 、锡桥或制具零件的损坏 5.刮刀角度越大锡量会较多，角度小锡量则较少。 6.温度会影响锡膏黏度，故宜保持在通风凉快温度下 。
Router操作顺序:
1,取一片PCBA刷工单条 码.
2,将PCBA放入裁板机, 检查PCBA是否已经定位 与定位柱上.
3,开启启动开关,直到 机器裁完后,取出PCBA, 并将废板边放入废板边 区.
路漫漫其悠远
裁板机具的使用与安全说明

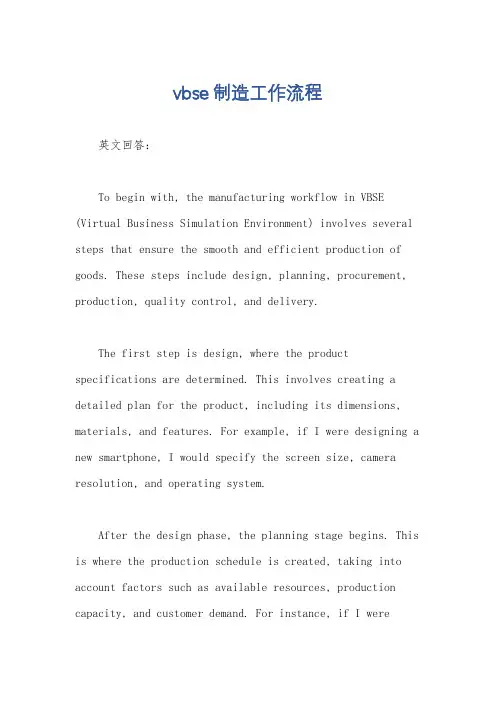

vbse制造工作流程
vbse制造工作流程英文回答：To begin with, the manufacturing workflow in VBSE (Virtual Business Simulation Environment) involves several steps that ensure the smooth and efficient production of goods. These steps include design, planning, procurement, production, quality control, and delivery.The first step is design, where the product specifications are determined. This involves creating a detailed plan for the product, including its dimensions, materials, and features. For example, if I were designing a new smartphone, I would specify the screen size, camera resolution, and operating system.After the design phase, the planning stage begins. This is where the production schedule is created, taking into account factors such as available resources, production capacity, and customer demand. For instance, if I wereplanning the production of a car, I would consider the number of cars to be produced per day, the required raw materials, and the time needed for each production step.Once the planning is complete, the procurement phase starts. This involves sourcing and purchasing the necessary materials and components for production. For example, if I were manufacturing laptops, I would need to procure the processors, memory modules, and other electronic components from suppliers.After procuring the materials, the production phase begins. This is where the actual manufacturing processtakes place. It involves assembling the components, testing the product, and ensuring its quality. For instance, if I were producing bicycles, I would assemble the frames,attach the wheels, and check for any defects or issues.Quality control is a crucial step in the manufacturing workflow. It involves inspecting the products to ensurethey meet the required standards and specifications. This can be done through visual inspection, testing, or sampling.For example, if I were producing shoes, I would check for any defects in the stitching, examine the sole for durability, and test the comfort of the shoe.Finally, the last step in the workflow is delivery.This involves packaging the products, preparing them for shipment, and arranging for their transportation to the customers. For instance, if I were manufacturing furniture, I would package the items securely, label them with the customer's address, and coordinate with a logistics company for delivery.中文回答：首先，VBSE（虚拟商业模拟环境）中的制造工作流程包括几个步骤，以确保产品的顺利高效生产。
笔记本电脑键盘生产工艺
f注意事項 卡勾 R腳 板灣 floating 第三隻腳的深度 耳朵與Mylar是否有干涉； 如有加銅柱一定要避開membrane的圓孔
KB Structure introduce
• Bracket LT
1. 铝材备料周期： 3 Months 从铝锭延展成support厂商所需要厚度的铝箔需要2M的时间 在1200度的熔炉（熔炉加热到1200度需要1W的时间）中熔融后再成型加工。
Function
提供主要结构与支撑 (provide main structure and support ) 软体印刷线路板，产生讯号与主机连接 1.提供弹力使keycaps 自动上升 2.与membrane 接触产生作动讯号 3.提供 feeling 4.配合keycap,使接触membrane后产生作用 支撑、配合keycap 提供keycaps 上下运动之刚性及拘束 1.在上面印刷字体以供区别 2.主要之外观面, 与手指接触 Link bar:平衡较大key 之上下运动, 避免倾斜藉 由受压后电阻变化, Point stick:产生讯号, 使鼠标移动 Hot key, 保护, 绝缘, 防止装入主机后晃动
Printing/Coating
Keycap printing process and some model need to add coating.
UV Dried
Trouble Shooting
The printing or coating dried by UV machine.
NG
Visual Check
上下层材片(0.075mm) 烘条件：160±5℃，60min 隔片层(0.05mm) 烘条件：150±5℃，60min
制版（ 8个，6H) 裁切（ 2300/H) 预缩（ 1.5H)

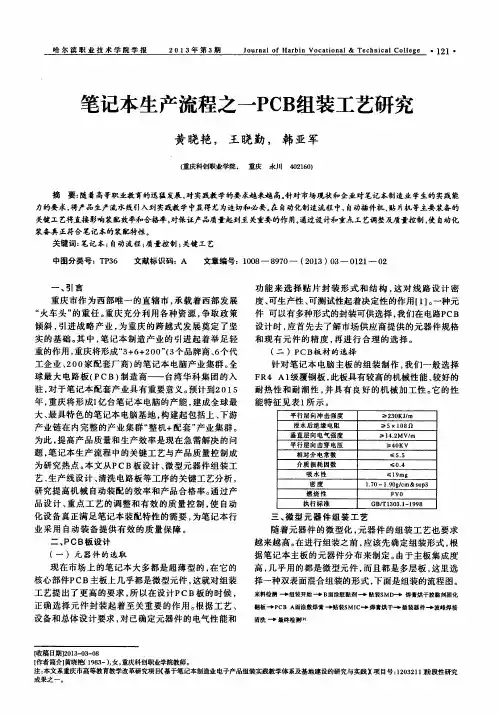

笔记本生产流程之一PCB组装工艺研究
笔记本生产流程之一PC B组装工艺研究黄晓艳，王晓勤，韩亚军(重庆科创职业学院。
重庆永川402160)摘要：随着高等职业教育的迅猛发展，对实践教学的要求越来越高。
针对市场现状和企业对笔记本制造业学生的实践能力的要求，将产品生产流水线引入到实践教学中显得尤为迫切和必要。
在自动化制造流程中，自动插件机、贴片机等主要装备的关键工艺将直接影响装配效率和合格率，对保证产品质量起到至关重要的作用。
通过设计和重点工艺调整及质量控制，使自动化装备真正符合笔记本的装配特性。
关键词：笔记本；自动流程；质量控制；关键工艺中图分类号：T P36文献标识码：A文章编号：1008—8970一(2013)03—012l一02一、引言重庆市作为西部唯一的直辖市，承载着西部发展“火车头”的重任。
重庆充分利用各种资源，争取政策倾斜，引进战略产业，为重庆的跨越式发展奠定了坚实的基础。
其中，笔记本制造产业的引进起着举足轻重的作用，重庆将形成“3+6+200”(3个品牌商、6个代工企业、200家配套厂商)的笔记本电脑产业集群。
全球最大电路板(PcB)制造商——台湾华科集团的入驻，对于笔记本配套产业具有重要意义。
预计到20l5年，重庆将形成l亿台笔记本电脑的产能，建成全球最大、最具特色的笔记本电脑基地，构建起包括上、下游产业链在内完整的产业集群“整机+配套”产业集群。
为此，提高产品质量和生产效率是现在急需解决的问题，笔记本生产流程中的关键工艺与产品质量控制成为研究热点。
本文从PcB板设计、微型元器件组装工艺、生产线设计、清洗电路板等工序的关键工艺分析，研究提高机械自动装配的效率和产品合格率。
通过产品设计、重点工艺的调整和有效的质量控制，使自动化设备真正满足笔记本装配特性的需要，为笔记本行业采用自动装备提供有效的质量保障。
二、PC B板设计(一)元器件的选取现在市场上的笔记本大多都是超薄型的，在它的核心部件P c B主板上几乎都是微型元件，这就对组装工艺提出了更高的要求，所以在设计PcB板的时候，正确选择元件封装起着至关重要的作用。
印刷笔记本生产流程工艺
印刷笔记本生产流程工艺
印刷笔记本的生产流程工艺通常包括以下几个主要步骤，设计、印刷、装订和包装。
首先是设计阶段。
在设计阶段，制定笔记本的规格、尺寸和内
页布局。
设计师还会确定笔记本的封面和内页的样式，包括纸张的
质地和颜色。
设计完成后，会制作成印刷所需的文件。
接下来是印刷阶段。
在印刷阶段，首先需要准备印刷版，然后
使用印刷机将设计好的图案和文字印刷到纸张上。
这个过程可能涉
及单色印刷、双色印刷或者彩色印刷，具体取决于设计的要求。
印
刷完成后，需要对印刷品进行质量检查，确保没有错位、漏印或者
其他质量问题。
然后是装订阶段。
在装订阶段，印刷好的纸张会被折叠、切割
和装订成书籍的形式。
这可能涉及到裁切机、折页机和装订机等设备。
装订的方式可以是胶订、铁线装订或者其他形式的装订，具体
取决于产品的要求。
最后是包装阶段。
在包装阶段，已经装订好的笔记本会被包装
成成品。
包装的方式可以是装箱、收缩膜包装或者其他形式的包装。
包装完成后，会进行最后的质量检查，确保成品完好无损。
总的来说，印刷笔记本的生产流程工艺涉及到设计、印刷、装
订和包装等多个环节。
每个环节都需要精细的操作和严格的质量控制，以确保最终生产出高质量的印刷笔记本产品。
电脑生产设备
电脑生产设备
在现代社会中，电脑已经成为了人们生活中不可或缺的一部分。
而电脑的生产
离不开各种高科技设备的支持。
本文将介绍一些常见的电脑生产设备，包括工艺装备、自动化设备和检测设备等。
工艺装备
1. 焊接设备
在电脑生产中，焊接设备起着至关重要的作用。
焊接设备主要用于将各个部件
焊接在一起，形成电脑的主体结构。
常见的焊接设备包括气焊、电阻焊、激光焊等。
2. 激光切割机
激光切割机是电脑生产中常用的工艺装备之一，它可以精确地切割金属材料，
用于制作电脑外壳等部件。
自动化设备
1. 机器人装配线
机器人装配线是一种自动化设备，可以完成电脑组装的重复性工作。
通过机器
人装配线，可以提高生产效率，减少人力成本。
2. 自动化输送带
自动化输送带主要用于将各个部件从一个工作站输送到下一个工作站，实现自
动化生产过程。
检测设备
1. X光检测设备
X光检测设备可以对电脑内部的零部件进行非破坏性检测，检测零部件是否装
配正确、是否存在缺陷等问题。
2. 热成像仪
热成像仪可以检测电脑系统中的热量分布，帮助工作人员优化散热系统，提高
电脑性能。
结语
电脑生产设备的发展，为电脑生产过程带来了巨大的变革。
各种高科技设备的应用，使得电脑的生产变得更加智能、高效。
随着技术的不断进步，相信电脑生产设备将会越来越先进，为电脑产业的发展带来更多惊喜。
电子信息产品质量标准
电子信息产品质量标准1.引言随着科技的不断发展，电子信息产品无处不在。
它们已经渗透到人们的生活的方方面面，如通信、娱乐、办公等。
电子信息产品的质量标准是确保产品功能正常运行、用户满意度以及保障用户权益的关键。
2.产品设计与研发标准（1）功能性要求：电子产品应具备稳定的性能和正常工作的能力。
例如，手机应具备正常通话、短信、上网等基本功能。
（2）可靠性要求：电子产品应具备持久的稳定性能，能够在不受干扰的情况下正常工作。
例如，电视机应该能够持续稳定的播放图像。
（3）安全性要求：电子产品应遵循相关安全标准，确保产品不对用户和环境造成伤害。
例如，手机应符合辐射标准，以确保用户的健康。
（4）可维护性要求：电子产品应容易进行维修、维护和升级，以延长产品的使用寿命。
例如，笔记本电脑应配备易于更换的零部件。
3.生产与制造标准（1）材料与零部件要求：电子产品的生产应使用符合国家标准的材料和零部件，确保产品质量和环保要求。
例如，手机的电池应符合相关的安全和环保认证。
（2）生产流程：制造商应按照相应的生产管理标准进行生产流程控制，确保产品符合标准要求。
例如，电脑生产厂商应该建立严格的生产过程管理制度。
（3）质量控制：制造商应建立严格的质量控制体系，包括原材料检测、生产过程监控和产品出厂检验等环节，确保产品质量符合标准要求。
例如，在手机制造过程中应进行全面的质量检测，以确保每一部手机都符合质量标准。
4.市场监管与标准执行（1）市场准入标准：政府应制定并执行相关的市场准入标准，确保只有符合质量要求的产品能够上市销售。
例如，在手机市场，只有符合通信质量和安全标准的手机才能上市销售。
（2）质检机构监管：国家应加强对电子信息产品的质量检测和监管。
质量检验机构应严格执行标准，确保产品质量和用户权益。
（3）维权渠道建设：政府应建立健全的消费者维权渠道，鼓励消费者对低质量产品进行投诉和维权。
同时，政府也应对低质量产品进行处罚，以起到警示效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
统数据, 仅在SWDL1架上作第一次开机以及通过无线网下载一些补 丁的动作. B. 经过维修或是回流的机台, 将在SWDL1站别完整地下载测试系统
组装段COPY HDD资料
维修后回流机台, 下载测试系统中
Funtest
测试机台的一些基本功能, 如USB, CRT, HDMI, SD卡等
Function test 步骤测试项目
RUN-IN & SWDL2
RUN-IN: 长时间让机台运作(测试CPU, GPU, 3D性能等)，测试机台在高温的情况 下是否有零件会损坏
SWDL2: 下载顾客所需要的操作系统，不同国别所下载的语言别也不同。 为了节省作业时间，下载的数据为压缩文件，于出货的HDD中解压缩， 时间约需要60分钟。
裁板 Route
裁剪掉主板上多余的部分 （图中红线以外）
SMT裁板机器
BL Lable Print & 1394
Lable Print站打印主板与MAC条形码贴附在主板上, 1394站别 将主板的ISN与MAC地址LINK在一起
BL Funtest
简测(Simple Test)仅测 试主板一些基本功能
VI
VI(Visual Inspect)目检站别
检查内容主要包括是否有撞件, 缺 件, 未点胶等外观不良 根据PCBA外观检验标准，确认提 供后制程于组装上之流畅及保证产 品之品质，判定标准分为理想状况、 允收状况和拒收状况。
MDA
使用许多探针对PCB板施加小电流，测试板上各通路是否导通. MDA 测试项目: 1,开路 2,短路 3,IC空焊 4,零件
CFG & OQC
CFG: 对机台进行配置, 再次检查机台部分功能是否正常.
OQC: CFG Pass的机台, 会以一定的比率流入OQC站别再次检查. OQC站将检 查外观与功能等不良.
End
Output站: 刷入机台的90条形码, 将机台节点移动至Ouput站别. 只有位 于Output站别的机台才能够正常进行Download
FATP测试段流程
Output
SWDL1
Function Test
RUN-IN
Repair Packing
上述步骤反馈不良
抽检
OQC
SWDL2 CFG VI
SWDL1
OK
BL
NG NG
ICT维修
印刷
送板
印刷
将锡膏印刷到PCB板上的Pad点上, 以被后续置件.
PCB板
印刷
印刷上锡膏的PCB
+ 锡膏
置件
作业人员将料件依规则放入置件机器内, 置件机将零件贴装到主 板上正确的位置
AOI
AOI (auto optical inspection)：自 动光学检测机
一.目的：检查PCBA经回焊之后 是否有缺陷。 二.原理：利用机台内部之镜头 或镭射对焊点之型状、零件表面 或PCB表面反射不同方向之光源， 产生的明暗特征影像档与资料库 中之影像档进行比对检测。
全测(Full Test)测试所 有功能, 多用于测试单品 出货主板或是试产主板
FATP装
Output
物料准备机 台各部件的 料件
将组成机台 的各部件 Link到机台 的ISN上面
将各部件组 成机台系统
刷入机台90 条形码,指 示机台已完 成组装步骤 准备进入测 试段
Output
笔记本生产流程
XXXXXXXXXXXXX
笔记本生产流程概括
SMT
单板制程 单板测试
FATP
系统组装 系统测试
包装
生管 物管
领料
SMT物料 备料
发料
SMT单板制程 流程概括
送板
印刷
点胶
API
置件 炉前VI 回焊 收板
AOI OK
NG
NG
维修
AOI
OK
手焊
收板 回焊 炉前VI 置件
API
OK
目检
ICT
