弯头管件常识..-共14页
锻压法：用型锻机将管子端部或一部分予以冲伸，使外径减少，常用型锻机有旋转式、连杆式、滚轮式。
滚轮法：在管内放置芯子，外周用滚轮推压，用于圆缘加工。
滚轧法：一般不用芯轴，适合于厚壁管内侧圆缘。
弯曲成形法：有三种方法较为常用，一种方法叫伸展法，另一种方法叫冲压法，第三种是大家较为熟悉的滚轮法，有3-4个辊，两个固定辊，一个调整辊，调整固定辊距，成品管件就是弯曲的。这种方法应用的较广，若生产螺旋管，曲率还可增大。
冲压法：在冲床上用带锥度的芯子将管端扩到要求的尺寸和形状。
6．带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；
7．扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；
管件的加工方法也有很多种。很多还属于机械加工类的范畴，用的最多的是冲压法、锻压法、滚轮加工法、滚轧法、鼓胀法、拉伸法、弯曲法、和组合加工法。管件加工是机加工和金属压力加工的有机结合。
5．带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；
管件产品常识
提起管件我们大家都不陌生，在日常生活中经常能够接触到，管件的用途范围非常大，但在我国体现的差一些，在日本，无论是样品或资料介绍，管件种类很多，各式各样。如果要给管件下一个定义，我认为凡是管材经过深加工生产的产品都应该属于管件的范畴。日本确实如此。那么管件既然是管子做原料通过深加工成为一种产品，所以，这种产品具有管子和机械零件的双重特性，是二者的结合。管子是管件所必须的原材料，但管件的加工方法很多，只要是机械加工的方法，它都可以应用。管件为什么在国外发展如此迅速，我认为有两个比较突出的优点：第一是可代替部分机加工产品，而且比机械加工件、铸件、锻造结构件重量轻，节约材料；二是比机械加工产品节省工序、工时，降低工件成本。日本材料界的资料介绍一种卡车用的连杆机械加工方法与管件法做过比较，同样的产品重量用的材料重量就不同了，机械加工法是10.35KG，而用管件做这个零件则用9.32KG，节约了材料；机械加工的零件单价为240日元，若用管件则单价为140日元。所以管件法在价格上很有优势，将近降低了50%。从性能上讲，管件法要优于机械加工法。
4、四通类
正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通
5、异径管类
同心异径管偏心异径管异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管
6、法兰类
沟槽式法兰平插法兰法兰平焊法兰对焊法兰高径法兰
法兰盖盲板法兰带颈法兰承插焊法兰卫生级法兰
7、弯管类
弯管过桥弯管压力表弯管急弯弯管U型弯管S型弯管
8、管帽类
管帽六角管帽圆管帽螺纹管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装堵头闷盖盲片尾盖
9、管配件
六角卜申修补棒管卡
分水器管座
管件的一般分类
管件的种类是很繁杂的，这就需要我们进行一个合理有序的分类，才能保证每个种类的作用发挥到极致。归纳有以下几种主要类型:
2、弯头类
沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头45°弯头90°弯头180°弯头
3、三通类
正三通异径三通斜三通Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通锻制三通无缝三通卫生级三通
现举例说明如下：
锻压法：用型锻机将管子端部或一部分予以冲伸，使外径减少，常用型锻机有旋转式、连杆式、滚轮式。
冲压法：在冲床上用带锥度的芯子将管端扩到要求的尺寸和形状。
滚轮法：在管内放置芯子，外周用滚轮推压，用于圆缘加工。
管件的加工方法
管件的加工方法也有很多种。很多还属于机械加工类的范畴，用的最多的是冲压法、锻压法、滚轮加工法、滚轧法、鼓胀法、拉伸法、弯曲法、和组合加工法。管件加工是机加工和金属压力加工的有机结合。
管件种类很多，归纳有以下几种主要类型:
1．变直径管件，指管端或管上某一部分直径减小；
2．变壁厚的管件，指沿管子长度方向使壁厚发生变化；
3．改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等；
4．弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等；
5．带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；
管件的基本定义
我们平时接触最多的就是管件，但是对于管件的真正定义肯定不是所有人都知道的。所谓管件，就是将管子联接成管路的零件。根据联接方法可分为承插式管件、螺纹管件、法兰管件和焊接管件四类。多用与管子相同的材料制成。有弯头(肘管)、法兰、三通管、四通管(十字头)和异径管(大小头)等。弯头用于管搂转弯的地方；法兰用于使管子与管子相互连接的零件，连接于管端，三通管用于三根管子汇集的地方；四通管用于四根管子汇集的地方；异径管用于不同管径的两根管子相联接的地方。
管件的分类
1、接头类
刚性接头挠性接头柔性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任Байду номын сангаас外牙游任仪表接头止阀接头压力表接头燃气表接头管表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节开孔接头光面接头关节接头防盗接头可曲挠橡胶接头热交换器接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头
1．扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；
2．带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；
3．改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等；
4．弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等；
弯头、活接、管码、阀门等常见管件图例及说明（1）
弯头、活接、管码、阀门等常见管件图例及说明（1）常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。
弯头知识详解
b. 装设上模支持台，c. 调整上、下模角度是否适中，d. 装设下模的另一半，e. 检验上、下模与转盘角度是否有偏差，f. 装设主缸前进推料杆，g. 检查顶杆第一、二行程是否适中，h. 上送料模，i.检验下模与主缸前进推料杆及送料模是否在一直线上。
7．确定上述各部位正常后，方可开始工作。
二、工作中：1．严禁超性能使用，机床滑块滑台要保持润滑。
2．材料一定要涂润滑剂。
3．成型时，焊缝位置应该于弯曲部的侧面。
4．工作中注意力要集中，密切注意指挥信号，要互相配合、协调。
5．禁止将工具等其他杂物放置于挤压范围之内，手、脚应注意安全。
6．模具卡住坯料时，要先停机，再用工具解脱。
7．发现设备或模具有异常情况，应立即停机检查原因，及时修理。
8．操作者离开机床，要停机，关掉油泵电机。
三、工作后：1．必须将各操作控制开关置于“停机”状态，切断电源。
2．进行日常维护保养。
3．填写“交接班记录”做好交接班工作。
注：河北圣天管件集团有限公司工厂部为您提供零风险售后承诺：如果您所采购的产品不符合合同规定的要求，我公司将无条件退换货物，并在第一时间发至客户工地。
绝对让您做到放心的采购。
河北圣天管件集团有限公司拥有20多年的生产经验，上千家大型工程项目成功案例，是国家电力公司、中国石油天然气集团公司、中国石化集团公司的配件入网企业.中国船级社ccs 认证企业，无论从原料挑选到生产加工制造，还是从质量检测到售后服务，旨在为客户创造更多价值，提供零风险售后承诺，打造管件法兰行业的龙头企业。
我们倡导：没有售后服务的服务，才是最好的售后服务，有信心确认河北圣天管件基本上不会出现质量问题，哪怕是小的质量问题，多年的生产与销售经验告诉我们客户采购不当以及产品在安装上的不当是主要的问题所在。
了解钢管弯头知识点总结
了解钢管弯头知识点总结一、钢管弯头的类型1. 按弯头角度分类：钢管弯头的角度通常分为45度、90度和180度，用于改变管道的方向和布置。
2. 按弯头半径分类：钢管弯头的半径分为长半径和短半径两种，长半径弯头的半径比短半径弯头的半径大，用于适应不同的弯头半径要求。
3. 按制造工艺分类：钢管弯头可以通过冷弯、热弯和全封头等工艺制造，不同的制造工艺会影响弯头的质量和性能。
4. 按连接方式分类：钢管弯头的连接方式包括焊接、螺纹连接、法兰连接等，根据不同的管道设计和要求选择合适的连接方式。
二、钢管弯头的材质1. 碳钢弯头：碳钢弯头广泛应用于一般工业和民用建筑中，具有价格低廉、强度高、耐腐蚀性能好等优点。
2. 不锈钢弯头：不锈钢弯头具有良好的耐腐蚀性能和抗氧化性能，适用于腐蚀性介质和高温高压环境中。
3. 合金钢弯头：合金钢弯头具有良好的耐高温、耐压性能，适用于高温高压管道系统中。
4. 铸铁弯头：铸铁弯头具有良好的机械性能和液体流动性能，适用于液体输送系统中。
5. PVC弯头：PVC弯头适用于化工、建筑和民用排水系统中，具有良好的耐腐蚀性能和耐老化性能。
三、钢管弯头的制造标准1. 美标：ANSI/ASME B16.9、ANSI/ASME B16.28、ASME B16.11等。
2. 欧标：EN 10253-2、EN 10253-4、EN 10253-1等。
3. 中标：GB/T 12459、GB/T 13401、GB/T 10752等。
4. 日标：JIS B2311、JIS B2312、JIS B2313等。
5. 德标：DIN 2605、DIN 2609、DIN 2615等。
钢管弯头的制造标准规定了弯头的尺寸、材质、工艺、质量要求等，确保了弯头的质量和性能符合工程设计和使用要求。
四、钢管弯头的选用原则1. 根据管道系统的设计要求选择合适的弯头角度和半径，确保管道的正常运行和使用。
2. 根据介质性质选择合适的弯头材质，确保弯头具有良好的耐腐蚀性能和耐高温性能。
管件常识-允中实业
管件常识一、管件分类：主要分为弯头三通异径管管帽翻边1、弯头（ELBOWS）常用规格45°90°180°，135°75°30、有时也会用到；询价中要确认是长半径（E（L）：R=1.5D）或短半径（E（S）：R=1.0D）,通常情况下，若不注明则默认为是长半径（最好跟客户确认清楚）2、三通（TEES）:分为等径三通和异径三通。
等径三通三个管口的外径一致和壁厚都相同异径三通三个管口中有两个管口外径一致,壁厚都相同3、异径管（大小头）分为：同心异径管（CR）和偏心异径管(ER)注意：实际业务操作中一定要确认是同心或偏心，价格会有差异4、管帽(封头)（CAPS）5、翻边又称对焊环或短节（STUB END）二、管件主要以管材板材为原料弯头，三通，异径管，翻边：DN100以上的规格原料都是板材，两片板材经过对焊，这种方式会出现至少两条焊缝，需要探伤；DN100以下的规格都是用管材经过推制而成，无缝。
管帽（封头）：用板材画圆冲压而成。
DN250以下现在都可以做工期大概为20-30天三、什么是公称通径、A系列和B系列有什么区别DN或NPS为公称通径，公称通径分为公制系列（B系列）和英制系列（A系列）两种。
因此，要确定实际外径必须知道属于A系列还是B系列。
例如DN100，DN100A就代表外径为114.3、DN100B 就代表外径为108。
壁厚通常按照给出的管标号（如SCH20、STD、XS），查询相关标准中的有关表格，即可查到其代表的实际壁厚。
A系列用于国外，B系列用于国内四、管件的表示：1、类别（弯头还要知道角度，弯曲半径；异径管（大小头）还要知道是同心或偏心）2、材质3、通径大小及管制(以公称直径表示时，必须确认公制、英制)、4、壁厚或管标号。
5、标准号（有时在标准号后加A或B表示管系为英制或公制）举例：弯头：90°弯头R=1.50 DN65*3B TA2GB/T3651-99 或90°E（L）DN65*3B TA2GB/T 3651-99三通：A直接给出外径和壁厚的尺寸a三通Φ57*57*57*3 TA2 HG/T 3651-99或Φ57*3 TA2 HG/T3651-99 表示等径三通，三个管口的外径都为57MM,壁厚都为3MM----b三通Φ89*57*3 TA2 HG/T 3651-99 表示异径三通，B用公称通径表示：TEE DN100*3 B TA2 HG/T 3651-99异径管：同心异径管DN100*83*3 B TA2 HG/T 3651-99偏心异径管DN80*65*3 B TA2HG/T 3651-99一定要标明是同心还是偏心管帽：管帽DN80*3 A TA2 HG/T 3651-99翻边：翻边DN80*3 A TA2 HG/T 3651-99五、管件常用标准1、弯头、三通、异径管、管帽HG/T3651-99GB/T 13401-2005GB/T 12459-09/2005SH3408-96ASME B16.9 （翻边也适用）2、翻边HG/T 3651-99 （按照公程压力区分）ASME 1316.9HG20592下HG20599 对焊环松套法兰----钢法兰+钛翻边-----欧洲HG20621-----美洲备注：以上内容为内部学习整理资料，仅供参考。

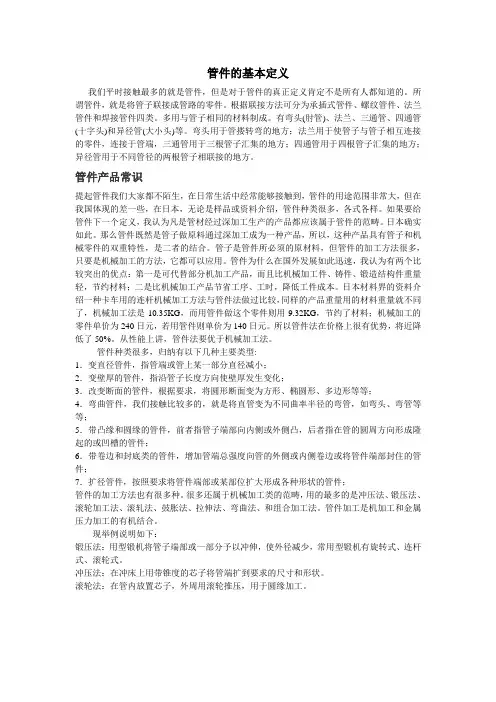

弯头管件常识
我们平时接触最多的就是管件，但是对于管件的真正定义肯定不是所有人都知道的。
所谓管件，就是将管子联接成管路的零件。
根据联接方法可分为承插式管件、螺纹管件、法兰管件和焊接管件四类。
多用与管子相同的材料制成。
有弯头(肘管)、法兰、三通管、四通管(十字头)和异径管(大小头)等。
弯头用于管搂转弯的地方；法兰用于使管子与管子相互连接的零件，连接于管端，三通管用于三根管子汇集的地方；四通管用于四根管子汇集的地方；异径管用于不同管径的两根管子相联接的地方。
管件产品常识提起管件我们大家都不陌生，在日常生活中经常能够接触到，管件的用途范围非常大，但在我国体现的差一些，在日本，无论是样品或资料介绍，管件种类很多，各式各样。
如果要给管件下一个定义，我认为凡是管材经过深加工生产的产品都应该属于管件的范畴。
日本确实如此。
那么管件既然是管子做原料通过深加工成为一种产品，所以，这种产品具有管子和机械零件的双重特性，是二者的结合。
管子是管件所必须的原材料，但管件的加工方法很多，只要是机械加工的方法，它都可以应用。
管件为什么在国外发展如此迅速，我认为有两个比较突出的优点：第一是可代替部分机加工产品，而且比机械加工件、铸件、锻造结构件重量轻，节约材料；二是比机械加工产品节省工序、工时，降低工件成本。
日本材料界的资料介绍一种卡车用的连杆机械加工方法与管件法做过比较，同样的产品重量用的材料重量就不同了，机械加工法是10.35KG，而用管件做这个零件则用9.32KG，节约了材料；机械加工的零件单价为240日元，若用管件则单价为140日元。
所以管件法在价格上很有优势，将近降低了50%。
从性能上讲，管件法要优于机械加工法。
管件种类很多，归纳有以下几种主要类型:1．变直径管件，指管端或管上某一部分直径减小；2．变壁厚的管件，指沿管子长度方向使壁厚发生变化；3．改变断面的管件，根据要求，将圆形断面变为方形、椭圆形、多边形等等；4．弯曲管件，我们接触比较多的，就是将直管变为不同曲率半径的弯管，如弯头、弯管等等；5．带凸缘和圆缘的管件，前者指管子端部向内侧或外侧凸，后者指在管的圆周方向形成隆起的或凹槽的管件；6．带卷边和封底类的管件，增加管端总强度向管的外侧或内侧卷边或将管件端部封住的管件；7．扩径管件，按照要求将管件端部或某部位扩大形成各种形状的管件；管件的加工方法也有很多种。

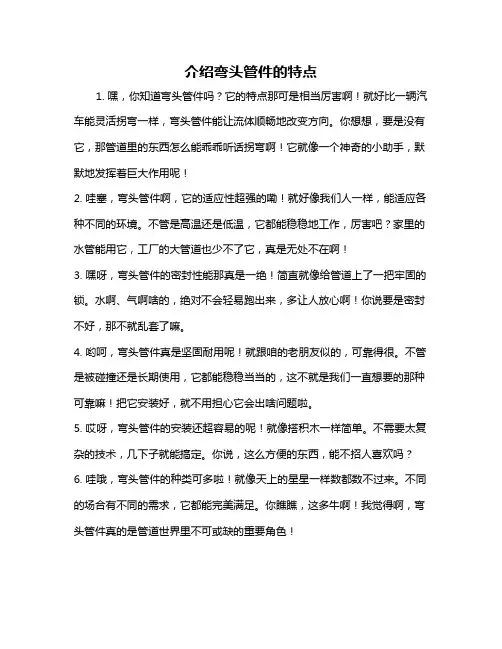

介绍弯头管件的特点
介绍弯头管件的特点
1. 嘿，你知道弯头管件吗？它的特点那可是相当厉害啊！就好比一辆汽车能灵活拐弯一样，弯头管件能让流体顺畅地改变方向。
你想想，要是没有它，那管道里的东西怎么能乖乖听话拐弯啊！它就像一个神奇的小助手，默默地发挥着巨大作用呢！
2. 哇塞，弯头管件啊，它的适应性超强的嘞！就好像我们人一样，能适应各种不同的环境。
不管是高温还是低温，它都能稳稳地工作，厉害吧？家里的水管能用它，工厂的大管道也少不了它，真是无处不在啊！
3. 嘿呀，弯头管件的密封性能那真是一绝！简直就像给管道上了一把牢固的锁。
水啊、气啊啥的，绝对不会轻易跑出来，多让人放心啊！你说要是密封不好，那不就乱套了嘛。
4. 哟呵，弯头管件真是坚固耐用呢！就跟咱的老朋友似的，可靠得很。
不管是被碰撞还是长期使用，它都能稳稳当当的，这不就是我们一直想要的那种可靠嘛！把它安装好，就不用担心它会出啥问题啦。
5. 哎呀，弯头管件的安装还超容易的呢！就像搭积木一样简单。
不需要太复杂的技术，几下子就能搞定。
你说，这么方便的东西，能不招人喜欢吗？
6. 哇哦，弯头管件的种类可多啦！就像天上的星星一样数都数不过来。
不同的场合有不同的需求，它都能完美满足。
你瞧瞧，这多牛啊！我觉得啊，弯头管件真的是管道世界里不可或缺的重要角色！。
冲压弯头的相关知识标准总结
长半径180°弯头Long radius 180°elbow
短半径180°弯头short radius 180°elbow
带侧向口的弯头（右向或左向）side outlet elbow (right hand or left hand)
双支管弯头（形）double branch elbow
制造弯头中径与弯头内径比大于1.5D的任何规格大型推制弯头，是目前制造大型推制弯头的理想方法。
这种工艺成型方法使用在不同弯头的生产中，在不同的领域中展现良好的使用价值，使工艺在不同的弯
头制作中具有良好的价值体现。
大型冲压弯头的成型工艺过程的优点主要表现在以下几个方面：
冲压弯头
⑴不需要管坯作原料，可节约制管设备及模具费用，且可得到任意大直径而壁厚相对较薄的推制弯头。这种冲压弯头的原料比较特殊，不需要加入管坯原料，在加工时容易控制。
不锈钢冲压弯头区别于碳钢弯头的主要是材质的不同，其所含的化学成分会保持弯头表面长时间不会生锈，不易被腐蚀。
不锈钢以不锈，耐腐蚀性为主要特性，且铬含量至少为10.5%，碳含量最大不超过1.2%的钢。
奥氏体不锈钢基体以面心立方体结构的奥氏体组织（γ相）为主，无磁性，主要通过冷加工使其强化（并可能导致一定磁性）的不锈钢。
弯头的中国国标：
GB/T12459-2005
GB/T13401-2005
GB/T10752-1995
弯头的石化标准：
SH 3408-1996
SH 3409-1996
弯头的化工标准：HG/T 21635-1987
弯头的电力标准：DL/ T695
弯头的石油标准：SY/T 0510
弯头的德国标准：DIN2605
管件的分类及图片对照讲解-共12页
管件的分类1、接头类刚性接头挠性接头内丝接头外丝接头内外丝接头单丝接头双丝接头丝扣接头平面游任阳丝游任阴丝游任内外牙游任仪表接头止阀接头压力表接头燃气表接头卡套式接头扩口式接头焊接接头承口接头快速接头气动快速接头液压快速接头异径直通管道减震器有边接头异径有边接头直接头翻边接头管束活接头半管接头旋转接头吹扫接头管道修补器补偿器哈夫节光面接头关节接头防盗接头可曲挠橡胶接头传力接头鞍型接头卡箍胶管接头格林接头外接头卫生级接头2、弯头类沟槽式弯头卡套式弯头对焊弯头承插弯头可曲挠橡胶弯头内牙弯头外牙弯头内外牙弯头带边弯头带座弯头异径弯头无缝弯头法兰弯头双承弯头卫生级弯头45°弯头180°3、三通类正三通异径三通斜三通 Y三通瓶型三通机械三通鞍形三通沟槽式三通对焊三通承插三通卡套三通内牙三通暖气专用三通内外牙三通螺纹三通外牙三通消音三通顺水三通带边三通锻制三通无缝三通卫生级三通4、四通类正四通斜四通机械四通等径四通异径四通平面四通立体四通沟槽四通对焊四通丝扣四通承插四通无缝四通卫生级四通5、异径管类同心异径管偏心异径管沟槽式异径管卫生级异径管焊接异径管内螺束节螺纹异径管外螺束节高压异径管双承异径管6、法兰类沟槽式法兰平插法兰平焊法兰对焊法兰高径法兰盲板法兰带颈法兰承插焊法兰卫生级法兰7、弯管类过桥弯管压力表弯管急弯弯管 U型弯管S型弯管8、管帽类六角管帽圆管帽对焊管帽封头圆封头椭圆封头锥型封头无直边封头堵头丝堵快装堵头闷盖盲片9、管配件六角卜申修补棒管卡分水器管座.密封垫片种类及其适用范围各类机器设备尤其是各类压力容器、管道和阀门等广泛使用垫片密封结构。
最简单的垫片为平垫片，整个垫片为同一材料组成，作机械设备一般接合面的静密封，如减速箱的密封等。
理想的垫片结构应表层为塑性层，而内层为弹性体，塑性表面层保证密封而相互紧贴甚至嵌合，而内层允许补偿密封面的少许分离并在密封而上经常保持一定大小的压缩应力。
弯头
管件种类
• 1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩 硌沥，PVC，PPR等。 • 2.以制作方法划分可分为推制、压制、锻制、铸造等。 • 3.以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄 标等。 • 4.按它的曲率半径来分：可分为长半径弯头和短半径弯头。长半径弯 头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D。短半径弯头 指它的曲率半径等于管子外径，即R=1.0D。（D为弯头直径，R为曲 率半径）。 • 5.若按压力等级来分：大约有十七种，和美国的管子标准是相同的， 有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、 Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、 Sch160、XXS;其中最常用的是STD和XS两种。 • 6.按照不同形状用途可以分为：沟槽式弯头、卡套式弯头、双承弯头、 法兰弯头、异径弯头、呆座弯头、内外牙弯头、冲压弯头、推制弯头、 承插弯头、对焊弯头、内丝弯头等。
弯头
• • • • •
弯头简介 弯头连接形式代号 管件种类 管件公称通径代号 壁厚等级或压力等级 的代号 • 材料牌号的装中常用的一种连接用管件，
连接两根公称通径相同或者不同的管子，使管路做 一定角度转弯。
弯头连接形式代号
• T 螺 插 纹 焊 焊 • S 承 • • B 对
公称通径的代号
• 公称通径可直接用数值表示，外径分为两 个系列的在公称通径代号后接该系列代号， 如代号100A指公称通径100、外径为A系列； 50Ⅱ指公称通径50、外径为系列Ⅱ；40GZ 指公称通径40、外径为公制系列；3/4指公 称通径或接管外径为3/4英寸。
壁厚等级或压力等级的代号
弯管的基本知识
学习资料上次我们学习了弯管的基本知识，这次我们对管件的基本知识进行学习。
所为管件，顾名思义就是管路中的部件称为管件，管件的种类可分为弯头、三通、大小头、封头、异径弯头、翻边短接等，随着工业管路的需求品种可能更多。
其中弯头分为长半径弯头和短半径弯头和异径弯头。
三通分为三通、四通和多通。
这其中分为等径和异径，大小头分为同心和偏心。
翻边短接分为长型和短型。
他们的类别和代号在GB/T12459-2005中可以查到。
1.5DN称为长半径弯头，1DN称为短半径弯头，也有的地方需要2DN、2.5DN，但不属于12459-2005标准规定，我们通常也称为非标管件。
三通和四通有等径和异径之分，等径是指三个口径相等称为等径。
三个口径不相等称为异径。
封头的形状有椭圆型、半球型、蝶型，在使用中中低压管道一般采用椭圆型，电力高压一般采用半球型。
还有封头组合件、三通组合件等多种多样。
对管件的加工方面，一般多采用扩和缩两种加工工艺，就是以钢管做加工毛坯料，通过扩和缩的加工方法使其改变所需产品的形状，既能不破坏原有组织的结构和机械性能，又能保证所需管件用途的质量和机械性能。
如推制弯头就是采用扩径的方法加工的一样。
根据正常的1.5DN弯头扩径比例为1.4~1.5倍的比率比较理想，大小头和三通的加工工艺采用缩口的加工方法加工而成，封头采用钢板模压法压制而成。
下面咱们学习一下弯头推制过程作业指导书和三通作业指导书。
然后学习一些金属材料知识。
根据GB12459-2005标准中碳钢及低合金钢无缝弯头的加工要求。
以感应加热推制成型的加工工艺。
我们编写的有作业指导书和工艺卡等文件。
无缝推制弯头的原理是将无缝弯头的坯料（无缝钢管）利用中频感应加热，以特殊材料的牛角芯棒为内模，由液压机装置为动力，通过轴向推进感应加热。
使钢管坯料在通过芯棒进行弯制过程中同时扩径、同时弯曲，使金属材料晶间体重新分布，形成壁厚均匀、表面光滑的无缝弯头。
弯头在推制成型过程进行中的工序由：原材料复检----下料----推制---整形---划线齐口---粗校口—热处理（合金钢）---坡口---精校口----尺寸检验---酸洗钝化（不锈钢）——喷砂----无损检测-----修磨------防腐------标示、包装-----产品终检-------成品入库。
