底盘结构分析内容
汽车底盘构造基础精典
普通变速器
1、变速器的作用 1) 变速器的作用是根据汽车不同的行驶条件，扩
大发动机输出扭矩和转速的变动范围，以改变汽车的 车速和牵引力。
2)切断发动机与传动系的动力传递，以满足需要 发动机运转而不需要汽车行驶的要求。
3）在发动机旋转方向不改变的前提下，满足汽车 需要倒车时改变传动系的传动方向。
普通变速器
万向传动装置
3、十字轴式万向节的结构和特性：
a、组成（P17)
b、工作特性 单个使用在两轴之间有夹角的情况下，其轴的角 速度是不相等的。(p19)
c、双十字万向节传动必须满足的两个条件
万向传动装置
5、球笼式（等速）万向节结构和特点：
a、结构组成
b、特点 保证了传力钢球在二轴任何允许夹角情况下，始 终位于两轴夹角的平分面上，从而使输入轴的角速度 和输出轴的角速度相等，保证等速传动。
3）摩擦衬片损伤或扭转减振 器弹簧折断应更换。
离合器的检验与调整
二.主要机件的检查
4、操纵机构的检查 （1）机械绳索式操纵结构 1）检查分离叉轴两端衬套的磨损情况。 2）检查分离轴承磨损及润滑情况。
（2）液压式操纵机构 1）检查操纵机构的液压管路是否漏油。（制动液） 2）检查离合器总泵、分泵是否漏油。
汽车底盘构造与拆装学习任务结构图
汽车底盘总体结 构认识
传动 轴的 更换
离合 器的 更换
手动变 速器的 分解与 装配
驱动 桥的 分解 与装 配
转向 器的 分解 与装
配
制动 器摩 擦片 的更 换
减振 器的 更换
学习任务1 汽车底盘总体结构认识
1、汽车底盘的作用 汽车底盘是汽车装配与行驶的主体，其作用是支
1、汽车传动轴的作用

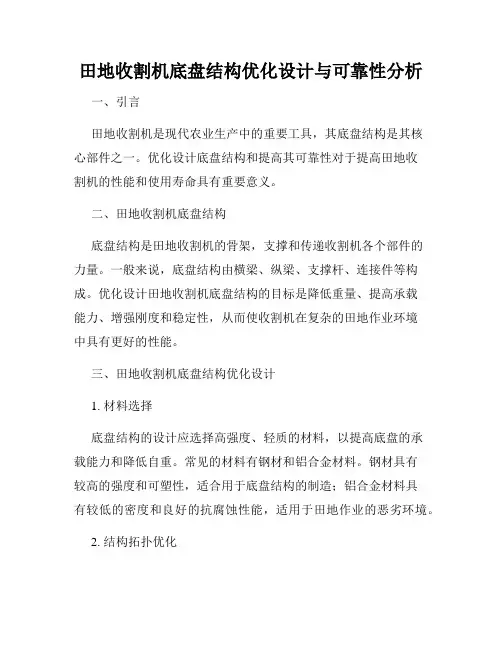

田地收割机底盘结构优化设计与可靠性分析
田地收割机底盘结构优化设计与可靠性分析一、引言田地收割机是现代农业生产中的重要工具，其底盘结构是其核心部件之一。
优化设计底盘结构和提高其可靠性对于提高田地收割机的性能和使用寿命具有重要意义。
二、田地收割机底盘结构底盘结构是田地收割机的骨架，支撑和传递收割机各个部件的力量。
一般来说，底盘结构由横梁、纵梁、支撑杆、连接件等构成。
优化设计田地收割机底盘结构的目标是降低重量、提高承载能力、增强刚度和稳定性，从而使收割机在复杂的田地作业环境中具有更好的性能。
三、田地收割机底盘结构优化设计1. 材料选择底盘结构的设计应选择高强度、轻质的材料，以提高底盘的承载能力和降低自重。
常见的材料有钢材和铝合金材料。
钢材具有较高的强度和可塑性，适合用于底盘结构的制造；铝合金材料具有较低的密度和良好的抗腐蚀性能，适用于田地作业的恶劣环境。
2. 结构拓扑优化通过结构拓扑优化方法，对底盘结构进行形状优化，以降低重量并提高受力分布的均匀性。
优化的方法包括单目标优化和多目标优化。
单目标优化侧重于降低重量；多目标优化则兼顾多个指标，如重量、刚度、稳定性等，通过权衡不同指标之间的关系得到最佳结构。
3. 结构强度分析对优化后的底盘结构进行强度分析，以保证其在作业中能够承受相应的载荷。
主要通过有限元分析方法进行，通过分析应力分布和变形情况，确定结构是否满足设计要求。
四、田地收割机底盘结构可靠性分析为了增加田地收割机底盘结构的可靠性，需要进行可靠性分析。
可靠性分析是通过评估和预测系统在特定条件下执行其所期望功能的能力。
常见的可靠性分析方法有故障树分析、失效模式与影响分析、可靠性增长等。
1. 故障树分析故障树分析是一种定性和定量分析系统可靠性的方法，通过将系统的各个部件与组件的故障模式和状态之间的关系表示为树状结构，来判断系统的可靠性。
通过故障树分析，可以识别系统故障发生的主要原因，采取相应的措施来提高系统的可靠性。
2. 失效模式与影响分析失效模式与影响分析是一种对系统失效模式和失效影响进行分类和分析的方法。
电动汽车底盘结构设计与分析
电动汽车底盘结构设计与分析随着环境保护意识的提高和能源危机的加剧，电动汽车作为一种清洁能源交通工具逐渐受到人们的关注和青睐。
在电动汽车的设计中，底盘结构是至关重要的一部分，它不仅关系到整车的行驶稳定性和安全性，还直接影响到电动汽车的操控性和舒适性。
在电动汽车底盘结构的设计与分析中，主要包括以下几个方面的考虑：1. 车身结构：电动汽车的车身结构要符合强度和刚度的要求，能够承受悬挂系统的载荷和行驶过程中对车身的扭转力。
同时，车身结构还应具备较好的防撞能力，保障乘员的安全。
2. 悬挂系统：悬挂系统是电动汽车底盘结构的核心部分，负责支撑和缓解车身与地面之间的冲击力和振动。
为了提高乘坐舒适性和操控性，悬挂系统需要根据不同的路况和行驶需求进行设计和调整。
常用的悬挂系统包括独立悬挂、麦弗逊悬挂和多连杆悬挂等。
3. 动力系统：电动汽车的动力系统主要包括电机、电池和控制系统。
在底盘结构设计中，需要考虑这些部件的布局和安装位置，确保其在车内空间和底盘空间之间的协调。
此外，还需要考虑电池的冷却和排热问题，避免因过热而影响电池寿命和性能。
4. 制动系统：电动汽车的制动系统也是底盘结构设计中的重要组成部分。
制动系统需要根据电动汽车的重量和速度特点进行合理的设计和调试，以提供足够的制动力并保持稳定的制动性能。
此外，电动汽车还可以采用能量回收制动系统，通过将制动能量转化为电能并储存起来，提高能源利用效率。
5. 轮胎和操控系统：轮胎选择和操控系统的设计也是电动汽车底盘结构中需要考虑的重要因素。
合适的轮胎可以提供良好的抓地力和操控性能，减小电动汽车在高速行驶时的滚动阻力。
而操控系统的设计则需要关注转向精度和操控力矩等参数，以提供舒适且灵敏的操控体验。
通过对电动汽车底盘结构的设计与分析，可以优化整车的性能和操控稳定性，提高乘坐舒适性和行驶安全性。
同时，还可以进一步提高电动汽车的能源利用效率，延长电池的使用寿命，推动电动汽车产业的可持续发展。
汽车底盘悬架结构设计要点分析
汽车底盘悬架结构设计要点分析【摘要】汽车底盘悬架结构设计是车辆工程中非常重要的一个方面。
本文首先介绍了悬架结构的作用，包括提供悬挂和减震功能，保障车辆稳定性和舒适性。
然后对悬架结构进行了分类，包括独立悬挂和非独立悬挂等。
接着讨论了悬架结构设计的优化方案，指出通过减轻重量和提高刚度可以改善悬架性能。
材料选择也是关键的一环，合适的材料可以提高悬架的强度和耐久性。
最后分析了影响悬架结构的因素，包括行驶路况、车辆载重等。
综合以上内容，总结了汽车底盘悬架结构设计的要点，强调了设计的重要性和必要性。
通过合理的设计和优化，可以提升车辆性能和驾驶体验。
【关键词】汽车底盘，悬架结构，设计要点，分析，作用，分类，优化方案，材料选择，影响因素，总结1. 引言1.1 汽车底盘悬架结构设计要点分析汽车底盘悬架结构设计是汽车制造过程中非常重要的一环，它直接影响着汽车的操控性、舒适性和安全性。
设计良好的悬架结构可以有效减少车身的颠簸以及提升车辆的稳定性，让驾驶者在驾驶过程中更加舒适和安全。
悬架结构的作用是支撑汽车的车身，同时将车轮连接到车身上，使得车轮可以相对独立地运动。
根据不同的需求和使用环境，悬架结构可以分为独立悬架、半独立悬架和非独立悬架等多种分类。
不同类型的悬架结构在不同的路况和驾驶条件下会有不同的表现，因此在设计过程中需要根据实际情况选择合适的悬架结构。
优化悬架结构设计方案包括减轻悬架重量、提高刚度和强度、降低噪音和震动等方面。
选择合适的材料也是悬架结构设计的重要一环，常用的材料有钢铝合金、碳纤维等，不同的材料具有不同的优缺点，需要根据具体情况进行选择。
悬架结构的影响因素包括车辆的使用环境、车辆的负荷、悬架结构的几何形状等。
设计人员需要综合考虑这些因素，才能设计出性能更优秀的悬架结构。
在对汽车底盘悬架结构设计要点进行分析后，我们可以得出结论，对于汽车底盘悬架结构的设计要点有着重要的影响。
设计人员需要综合考虑悬架结构的功能、分类、优化方案、材料选择以及影响因素，才能设计出性能更卓越的底盘悬架结构。

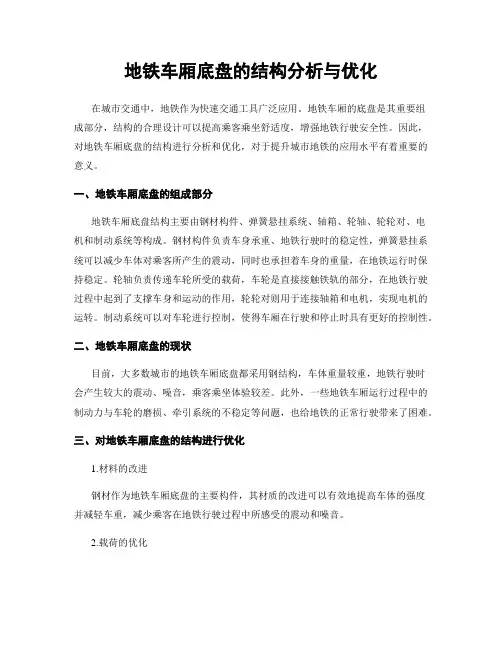

地铁车厢底盘的结构分析与优化
地铁车厢底盘的结构分析与优化在城市交通中，地铁作为快速交通工具广泛应用。
地铁车厢的底盘是其重要组成部分，结构的合理设计可以提高乘客乘坐舒适度，增强地铁行驶安全性。
因此，对地铁车厢底盘的结构进行分析和优化，对于提升城市地铁的应用水平有着重要的意义。
一、地铁车厢底盘的组成部分地铁车厢底盘结构主要由钢材构件、弹簧悬挂系统、轴箱、轮轴、轮轮对、电机和制动系统等构成。
钢材构件负责车身承重、地铁行驶时的稳定性，弹簧悬挂系统可以减少车体对乘客所产生的震动，同时也承担着车身的重量，在地铁运行时保持稳定。
轮轴负责传递车轮所受的载荷，车轮是直接接触铁轨的部分，在地铁行驶过程中起到了支撑车身和运动的作用，轮轮对则用于连接轴箱和电机，实现电机的运转。
制动系统可以对车轮进行控制，使得车厢在行驶和停止时具有更好的控制性。
二、地铁车厢底盘的现状目前，大多数城市的地铁车厢底盘都采用钢结构，车体重量较重，地铁行驶时会产生较大的震动、噪音，乘客乘坐体验较差。
此外，一些地铁车厢运行过程中的制动力与车轮的磨损、牵引系统的不稳定等问题，也给地铁的正常行驶带来了困难。
三、对地铁车厢底盘的结构进行优化1.材料的改进钢材作为地铁车厢底盘的主要构件，其材质的改进可以有效地提高车体的强度并减轻车重，减少乘客在地铁行驶过程中所感受的震动和噪音。
2.载荷的优化地铁车厢底盘的载荷是指所承受的重量，通过对地铁车厢总重量的计算，可以确定车厢底盘的承重能力，从而实现载荷的优化。
在轴箱、轮轴和轮轮对的设计中，也可以根据承受的载荷大小进行优化，保证地铁车厢底盘的稳定性和行驶安全性。
3.制动系统的改进制动系统对于地铁车厢的行驶和停止有着至关重要的作用。
现在一些地铁车厢采用数字化控制技术，通过电子阀门等设备，提高了制动力的可控性和精度，同时减少了车轮的磨损。
这种技术的应用可以优化地铁车厢底盘的结构，提高乘客的乘坐体验。
4.悬挂系统的改进现在一些地铁车厢采用了气垫悬挂系统，可以减少车身震动并提高乘坐舒适度。
汽车底盘悬架结构设计要点分析
汽车底盘悬架结构设计要点分析随着汽车工业的飞速发展，汽车底盘悬架结构的设计也成为汽车工程师们关注的重点之一。
底盘悬架是汽车重要的组成部分之一，直接关系到车辆的操控性、舒适性和安全性。
本文将对汽车底盘悬架结构设计的要点进行详细分析。
1. 悬架结构的类型要点分析的第一步就是悬架结构的类型。
常见的悬架结构包括双叉臂式、麦弗逊式、复合式、多连杆式等。
每种类型的悬架结构都有各自的优缺点，需要根据车型和用途来选择合适的悬架结构。
双叉臂式悬架适合高性能及大功率车型，麦弗逊式悬架适合一般家用车，复合式悬架适合跨界车型，多连杆式悬架适合豪华车型。
在选择悬架结构类型时，需要考虑到车辆的整体性能需求、成本、制造难易度以及可维修性等因素。
2. 悬架构件的材料悬架构件的材料是影响悬架结构性能的重要因素。
常见的材料有钢材、铝合金、碳纤维等。
钢材强度高、价格低，是汽车悬架结构最常用的材料。
但随着汽车轻量化、节能化及安全性要求的提高，铝合金和碳纤维等新材料被越来越多的应用在悬架结构中。
这些新材料在提高整车轻量化的同时还能提高车辆的操控性能和减少燃油消耗。
在选择悬架材料时，需考虑到材料的强度、刚度、耐久性以及成本等因素。
3. 悬架减震器的选型悬架减震器是影响汽车乘坐舒适性和操控性的关键部件，其选型直接影响到车辆的驾驶品质。
常见的悬架减震器包括气压式、液压式、电子控制式等。
不同类型的减震器具有不同的减震特性，如气压式减震器可以根据路况和行驶速度自动调整减震力，提高车辆的操控性和稳定性；电子控制式减震器可以根据驾驶者的驾驶习惯和路况实时调整减震力，提高车辆的操控性和舒适性。
在选型时需要考虑到车辆的用途和价格。
4. 悬架系统的调校悬架系统的调校是悬架设计的重要环节之一。
悬架系统的调校包括悬架几何参数的设计和悬架部件的强度设计。
悬架几何参数的设计直接关系到车辆的操控性和舒适性，如悬架几何参数的合理设计可以改善车辆的操控性和降低车辆的侧倾，提高车辆的行驶稳定性。
汽车底盘悬架结构设计要点分析
汽车底盘悬架结构设计要点分析汽车底盘悬架是车辆重要的组成部分之一，它与行驶舒适性、安全性、稳定性密切相关。
底盘悬架结构设计要点包括设计目标与要求、悬挂形式选择、弹簧悬挂参数、减震器的设计和优化、悬挂支撑部位的设计和材料选择等方面。
一、设计目标与要求底盘悬架的设计目标是确保车辆在运行中能够满足悬挂系统的工作要求，使车辆行驶更加平稳、舒适、安全。
在设计之前，需要先明确以下要求：1、确保车辆行驶的平稳性，可靠性和安全性。
2、符合车辆的整体设计要求，满足人机工程学与环保等方面的要求。
3、考虑悬挂系统的修理和保养方便性，确保悬挂系统的长期稳定性。
4、考虑悬挂系统的制造成本与使用成本，在达成设计要求的前提下尽可能降低成本。
二、悬挂形式选择底盘悬架主要有自悬架、独立悬架和半独立悬架等形式。
自悬架适合小型车和低速、不平路面，独立悬架适应于高速车和平路面，而半独立悬架则一般用于SUV等。
在选择底盘悬架形式时，需要考虑以下因素：1、汽车的使用对象：对于商用车、越野车等行驶在复杂路面上的车辆，应该采用强度大，承载能力高的独立悬挂；而对于轿车来说，可采用独立悬挂和半独立悬挂。
2、车辆的动力性能：采用不同类型的底盘悬架形式，对不同品牌、不同型号的汽车动力性能的提高和发挥不同的作用。
3、税费和制造成本：不同的底盘悬架形式，其结构和生产制造成本也不同，需考虑综合成本问题。
三、弹簧悬挂参数弹簧悬挂的参数设置直接影响着底盘悬架系统的工作性能。
其参数应根据车型及用途进行设计调整。
具体参数有弹簧初始刚度、加载刚度、行程和自由长度等。
1、弹簧初始刚度：弹簧初始刚度是指弹簧在未受压缩时所具有的刚度。
在设计时，应选用合适的弹簧材料和直径，以满足车辆的负荷及动力性能要求。
2、加载刚度：指弹簧在车辆行驶过程中所表现出来的刚度。
在设计时，应考虑弹簧在整个行驶过程中的工作特性及车辆的平稳性。
3、行程：行程是指车辆悬挂系统的垂直位移距离。
在设计时应根据车辆的用途及车型选择合适的行程，以提高车辆的行驶舒适性。
大客车底盘车架结构及分析
厦门丰泰国际新能源汽车有限公司大客车底盘车架结构及分析如果人们把发动机描述为汽车的心脏”，那么作为汽车重要组成部分的车架就可以称为汽车的骨骼”了。
车架是汽车所有总成零件生存”的载体，受力复杂。
通过行走系和车身的力都作用于车架上，车架结构的好坏及载荷分配是否合理是汽车设计成功与否的关键因素。
车架结构设计是否合理对汽车有着十分重要的意义，特别是客车底盘，在设计过程中不但要考虑各总成零部件的合理布置以及其可靠性、工艺性和维修的方便性，还要充分考虑最大限度地满足车身对底盘的特殊要求，如纵梁的结构、横梁及外支架的位置及连接方式、行李箱大小、地板高度和位置，等等。
对同样型号的客车底盘，不同的用户对车架的要求不尽相同，甚至有较大的差异。
这里着重分析大客车底盘车架的结构特点，阐述其设计要点。
一：大客车底盘车架的基本结构大客车底盘的车架一般包括直通大梁式、三段式和全桁架（无车架）式3种结构型式，分别与车身构成非承载式、半承载式和全承载式结构。
根据其不同的用途和工艺特点，车架与车身一般采用弹性或刚性连接。
现国内外大都采用刚性连接，以使车架与车身共同承载，受力趋于合理化，从而提高车辆的可靠性和安全性。
1 •直通大梁式该结构是传统的结构型式，采用槽形或矩型截面纵梁，有些车型还有加强副纵梁。
根据不同的要求，纵梁设计可前后贯通，也可前、中和后搭接成不同高度或不同宽度的结构，有些车型受后桥和地板高度要求的限制而在该处设计成结构复杂的“©型。
横梁结构一般采用“I型或双槽背对形成的“I型，有时也采用“G型横梁。
根据布置和总成的安装要求，同一车架可同时采用多种型式的组合和不同的横梁翼面，车架总成可设计成前后等宽或不等宽结构。
直通大梁式车架结构简单、工艺性好，但存在本身质量大、总成布置困难、受力不均匀和损坏后难以修复等缺点，主要用于城市公交和普通短途客运车辆。
2.三段式;该结构前、后段为槽形大梁，中段为桁架结构（行李舱区）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传动系统分析
传动系统的主要功用是将发动机发出的动力传递给驱动车轮。对于传动 轴而言，我们的分析工作主要包括以下几个方面的内容： 1.传动轴（驱动轴）的强度校核 2. 传动轴（驱动轴）的刚度分析 3.传动系统的模态分析 一般来所说，传动轴（驱动轴）的强度问题不大，不是分析的主要方面。 对于发动机前置前驱的轿车来说，左、右驱动轴的刚度对整车的操纵稳定性 （如制动性能）有很大的影响，因此，驱动轴的刚度是我们重点分析的对象。 另外，对后轮也具有驱动功能的轿车来所说，传动轴比较长，其支撑位置和 连接方式对系统的固有频率影响很大，也很有必要对传动系统进行模态分析， 以考察系统的固有频率及振型是否合理。
其它零部件分析
悬架分析所需参数
1.整车参数 满载整车质量及前后轴荷、质心高度（满载）、轴距、轮距、有效制 动半径、轮胎滚动半径等 2.减震器参数 减震弹簧刚度以及自由长度、限位块刚度、减震器空行程长度 3. 衬套参数 悬架各连接部位的衬套在各方向上的刚度 4.材料参数 材料名、屈服极限、破坏极限、延伸率、模量、泊松比、密度
目前可以进行的疲劳分析：
台架疲劳试验模拟，目的是在试验前期发现问题； 验证试验载荷是否合理；减少台架试验次数。 结构更改评估，通过对结构更改前后疲劳对比模拟 分析，对更改方案的合理性进行评价。 系统级、整车级的疲劳模拟，目的是找到设计薄弱 环节，给出改进方向。方法：可以用Adams模拟整车 在不同等级（如B、C级路面）行驶时各关键点的受 力来确定载荷，进行疲劳分析。
底盘结构分析
主要内容
底盘零部件结构分析 底盘零部件疲劳分析 底盘零部件结构优化
底盘结构分析的意义
底盘是汽车的重要承载系统，它的作用是支承、安装汽 车发动机及其各部件、总成，形成汽车的整体造型，并接 受发动机的动力，使汽车产生运动，保证正常行驶。底盘 各部分的结构强度和刚度满足要求是发挥其功能的基本前 提。通过有限元分析，对底盘各系统及零部件的强度、刚 度和疲劳品质进行校核，可以帮助设计者发现潜在的设计 缺陷，在未生产出产品以前，就可以知道产品的一些性能， 提高产品性能和改进设计缺陷，防止出现安全隐患，提高 产品的设计质量和开发周期。
用于载荷模拟的路面谱
B级路面
C级路面
疲劳分析举例
• 后轮毂轴圆角由于结构干涉，将圆角半径 由R3改为R2 ，需要进行疲劳分析。 • 分析结果表明：圆角半径减小后，圆角处 应力增大，疲劳寿命下降32.6％。
结构优化
目的：• 材料分布 •源自减重 • 提高某些性能分析类型：
• • • • 尺寸优化 形貌优化 形状优化 拓扑优化
底盘结构分析的内容
• • • • • 行驶系统分析 转向系统分析 传动系统分析 制动系统分析 其它零部件分析
行驶系统分析
在整个底盘总成中，行驶系的受载状况（制动、转向、颠簸等）最为复 杂，工作环境最为恶劣。因此，在新车型的开发过程中，行驶系统的校核就 显得至关重要。在我们的结构分析工作中，行驶系的各种校核也一直是我们 考察的重点。 就行驶系统而言，我们的工作主要包括以下方面的内容： 1.车架的强度、刚度计算 2.前、后悬架总成的强度分析（包括简单疲劳工况评估和极限工况评估） 3.转向节的强度分析 4.副车架模态和刚度分析
疲劳分析
结构疲劳的概念 为什么要进行疲劳分析？ 疲劳分析的特点？ 目前可以进行的疲劳分析 疲劳分析举例
结构疲劳的概念
随时间作周期性或非周期性变化的载荷称 为交变载荷 。由于载荷的变化，使试件或 构件的材料内产生随时间变化的交变应力 与交变应变。试件或构件材料在交变应力 与交变应变的作用下，裂纹萌生、扩展， 直到小片脱落或断裂的过程称为疲劳。 汽车结构件的破坏形式多为疲劳破坏。
优化举例
形状优化
拓扑优化
5.钢板弹簧的刚度和强度分析
车架的强度和刚度分析
前悬架系统分析
后悬架系统分析
转向节强度分析
副车架模态和刚度分析
板簧及附件
转向系统分析
对于转向系统而言，它的主要作用载荷为驾驶员作用在方向盘上的 转向力矩和来自车轮的回正力矩。一般来说，这两种力矩都不会很大。因 此，强度校核不是转向系统考察的主要方面。 但是，转向柱和和转向传动轴一般都为细长的杆件，如果选择的支撑 位置不合适，支撑方式不合理，则可能导致转向系统固有频率偏低的问题。 转向机一般固定在副车架上，而副车架同时也是动力总成的支撑部件，这 样，动力总成传递过来的激励就有可能引起这个转向系统的共振，从而影 响操纵平顺型和稳定性。因此，对于转向系统而言，其系统模态分析是我 们关注的重点。
制动系统分析
制动系统的主要功用是刹车制动和驻车制动两种。如果把汽车当成一个 整体来看，制动力主要为来自于地面的外力，方向与汽车行驶方向相反，作 用在车轮接地点处。就制动系统内部来看，传力途径主要为： 制动踏板——液压缸——摩擦片——制动盘（制动鼓） 针对制动系统的分析，主要包括以下几个方面： 1.制动踏板的强度和刚度分析 2.制动钳及支架的强度分析 3.摩擦片和制动盘的强度（热应力）分析
为什么要进行疲劳分析？
更为准确、直观地评估结构强度是否满足 要求； 减少台架及路试次数； 在设计初期可以发现结构的薄弱环节，给 出改进的方向，降低设计风险。
疲劳分析的工作方向
汽车结构工作环境非常复杂，准确的交变 载荷难以获得； 公司缺乏材料的疲劳曲线参数； 绝对的疲劳分析结果未必准确。 基于上述原因，目前疲劳分析主要应用在 方案比较、结构更改等方面。
