山地建筑设计
山地建筑结构设计探讨
山地建筑结构设计探讨由于山地自身的特性，导致对山地建筑结构设计与平原地区的建筑结构设计具有肯定的差异。
在进行山地建筑结构设计之前首先要选择适合的山地地块，通常状况下，适合建筑房屋建筑的山地坡度要不小于8%，确定地块之后要结合该区域的自然条件进行设计，尽可能地合理利用自然条件，不随便转变原有地形结构，科学规划道路，并依据业主要求科学设计公共设施和公共服务建筑等[1]。
以下笔者就以烟台铺拉谷酒庄工程为例，探讨山地建筑结构设计的要点。
一、建筑山地建筑的意义随着当代社会的进展和人口的急剧增长，土地资源越来越稀缺，为了节约城市土地资源，人们将目光放到了山地区域上面，于是越来越多的山地建筑工程项目被提上了日程。
建筑山地建筑，可以有效扩展人们的居住空间，节省土地资源，同时山地环境还有利于让人们舒缓心情、释放压力，所以建筑山地建筑是现代人们的必定需求。
依据调查讨论显示，开发山地资源、建筑山地建筑一来可以适应社会经济进展，二来能够适应现代建筑功能，三来能够有效节省成本，四来具有现代技术保障，所以建筑山地建筑是可行的，更是意义重大的[2]。
二、山地建筑工程概况1、工程概况以烟台铺拉谷酒庄工程为例：本工程一期共15个单体酒庄，位于烟台市莱山区，5号酒庄建筑高度为21.90m，建筑面积为4486.19m2，地下二层为葡萄酒作坊展现、品酒厅，地下一层为中餐厅，一层为大堂、客房；二、三层为客房、休闲吧；建筑的基础形式为独立基础，采纳自然地基，结构类型为掉层框架结构。
2、地层结构及承载力依据实地勘察显示，烟台铺拉谷酒庄工程位于山谷冲沟中，场地地形起伏较大，场区地貌类型属山谷冲沟。
素填土层结构松散，分布于场区5号、6号楼沟底地带，颜色为褐黄色，主要由粘性土角砾、风化岩石碎块、碎屑等组成；5号楼厚度一般为0.50-4.90m，6号楼厚度一般为0.50-1.80m。
强风化花岗岩层厚度一般为5.00-10.00m，场区分布较广泛，颜色为褐黄色，巨斑中粒结构，块状构造，主要矿物成份为石英、长石、角闪石等，矿物蚀变剧烈，风化裂隙很发育，裂隙面多氧化物渲染，呈粗砂状，手搓易散；岩体属极破裂的软岩，岩体基本质量等级为V级。
浅析山地建筑设计
浅析山地建筑设计
1、山地建筑的现实意义
我国是山地多、人多、耕地少的农业大国，增加住房需要大面积的土地，发展农业同样需要耕地面积。
因此，合理地开发利用土地，保护好每一寸耕地是我国国策。
同时，资源开采、旅游业以及房地产业的发展，也需要进行山地建设。
为此，我国建筑业的发展中，山地建筑的建设将会成为不可或缺的一个重要项目类型。
因此，探讨山地建筑设计有着十分重要的现实意义。
2、树立正确的山地建筑设计观念
2.1 维护山地生态平衡（即生态观）
相对于一般的建筑环境，山地建筑在地质、地形、地貌、土壤、植被和气候等方面均有较大的特殊性，其生态敏感性更强，其对生态系统的变化做出反应的可能性要比平地环境大得多。
而过去，沿袭平原地区的城镇规划理论与方法布局结构模式、经济指标体系等，使山地建设难以因地制宜，适应于千姿百态的山地生态环境条件的变化，屡屡出现建设性的破坏有的盲目追求平坦开阔的效果，依赖现代化的机械设备，削平整个山头，既增加造价，又破坏原有的地貌，丧失了山地建筑的特殊韵味。
还有的建筑为了争取用地，竟然不惜开山填沟、改变水道、破坏原有生态系统。
因此，欲做好山地建筑设计，就必须改变原有的设计。

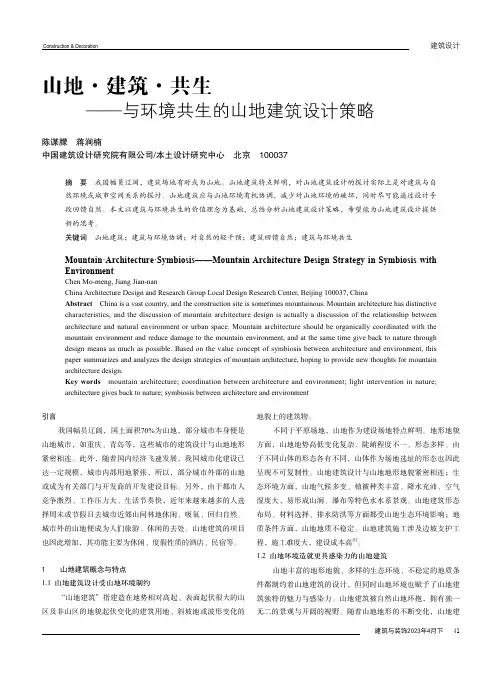

山地·建筑·共生——与环境共生的山地建筑设计策略
Construction & Decoration建筑与装饰2023年4月下 41山地·建筑·共生——与环境共生的山地建筑设计策略陈谋朦 蒋涧楠中国建筑设计研究院有限公司/本土设计研究中心 北京 100037摘 要 我国幅员辽阔，建筑场地有时或为山地。
山地建筑特点鲜明，对山地建筑设计的探讨实际上是对建筑与自然环境或城市空间关系的探讨。
山地建筑应与山地环境有机协调，减少对山地环境的破坏，同时尽可能通过设计手段回馈自然。
本文以建筑与环境共生的价值理念为基础，总结分析山地建筑设计策略，希望能为山地建筑设计提供新的思考。
关键词 山地建筑；建筑与环境协调；对自然的轻干预；建筑回馈自然；建筑与环境共生Mountain·Architecture·Symbiosis——Mountain Architecture Design Strategy in Symbiosis with EnvironmentChen Mo-meng, Jiang Jian-nanChina Architecture Design and Research Group Local Design Research Center, Beijing 100037, ChinaAbstract China is a vast country, and the construction site is sometimes mountainous. Mountain architecture has distinctive characteristics, and the discussion of mountain architecture design is actually a discussion of the relationship between architecture and natural environment or urban space. Mountain architecture should be organically coordinated with the mountain environment and reduce damage to the mountain environment, and at the same time give back to nature through design means as much as possible. Based on the value concept of symbiosis between architecture and environment, this paper summarizes and analyzes the design strategies of mountain architecture, hoping to provide new thoughts for mountain architecture design.Key words mountain architecture; coordination between architecture and environment; light intervention in nature; architecture gives back to nature; symbiosis between architecture and environment引言 我国幅员辽阔，国土面积70%为山地，部分城市本身便是山地城市，如重庆、青岛等，这些城市的建筑设计与山地地形紧密相连。
山地建筑设计规范
结构分析：采用 先进的结构分析 软件对建筑结构 进行详细的分析 和计算，确保结 构的安全性和稳 定性。
施工监控：采用 施工监控技术对 施工过程进行实 时监测和记录， 及时发现和解决 施工中的问题， 确保施工质量和 安全。
山地建筑的节能与环保设计
05
节能设计措施
利用可再生能源，如太阳能、风能等。 采用高效隔热材料和构造，减少建筑物的热损失。 利用地形和自然环境，采用被动式节能设计，如利用自然通风、采光等。 考虑建筑物的能源系统优化，如采用节能电器、节能空调等。
空间布局
交通组织的合理规划
山地建筑应充分利 用地形特点，合理 规划交通组织，确 保人车分流、交通 流畅。
建筑出入口应设置 在不同标高，以方 便出入，避免陡坡 和长距离爬坡。
在建筑布局上应充 分考虑交通组织， 合理安排车行流线 和人行流线，避免 交叉和干扰。
山地建筑交通组织 应注重环保，采用 生态化设计，如设 置生态停车场、利 用地形建设地下车 库等。
在山地建筑的结 构设计中，应注 重建筑的整体性 和稳定性，避免 因地形复杂而导 致的结构不稳定。
针对不同的地震 烈度，应采取不 同的抗震措施， 确保建筑在地震 中的安全性能。
结构安全性的保障
基础设计：根据 地质勘察资料确 定合理的基础形 式，以提高建筑 物的稳定性。
结构选型：采用 适合山地环境的 结构形式，如框 架结构、剪力墙 结构等，以提高 建筑物的抗震性 能。
保护生态环境
山地建筑应遵循绿色建筑原则，减少对自然环境的破坏和污染。 在设计时应充分考虑地形、地貌、气候等自然因素，合理利用资源，降低能耗。 山地建筑应注重生态平衡，保护生物多样性，避免破坏生态系统的稳定性。 在施工过程中应采取有效措施，减少对周围环境的干扰和影响。
山地建筑结构设计要点分析
42山地建筑项目在设计、施工、管理等方面都具有其独特性与独立性，作为现代建筑中的一大特殊种类，它在时空性与布局设计方面都追求鲜明特色，在结构设计方面也应着重关注其特殊性。
以下内容将围绕几个山地建筑结构设计的技术要点做简要探讨。
1 结构抗震分析山地建筑结构抗震分析，应根据山地建筑地形的不规则、结构的架空吊脚等实际情况，合理建立与真实受力相匹配的计算模型。
《建筑抗震设计规范（GB50011-2010）》中规定山地中高耸山丘、陡坡等不利地段上的建筑，应考虑抗震不利地段对地震动参数的放大作用，在实际建筑结构设计中，应根据其不同山地地段的具体情况，将地震影响系数最大值乘以提高系数。
对于吊脚结构考虑其应作为整体结构的一部分进行计算分析，建筑刚度和质量的不均匀分布体现了对扭转效应的不利影响，应考虑建筑双向水平地震下的扭转效应。
山地建筑中比较常见的上接地面、梁板接地等受力复杂的结构构件，除了对结构整体计算，应采用有限元、离散元等结构受力分析方法对上述特殊构件进行局部应力分析，并可对其计算结果进行校核。
考虑到吊层结构和吊脚结构接地层楼板的受力复杂性，应考虑其楼板的弹性变形。
2 嵌固端选择嵌固端是房屋上部结构计算的固定底部支座，认为房屋在地震作用下，位于嵌固端以下部分的地下室、基础、土体会随地面一同运动，嵌固端的正确选择涉及结构设计的很多方面，在确定房屋结构高度方面，山地建筑经常有两个室外地面，有意见认为结构的高度应该从嵌固端开始计算，这就可能关乎结构是否超限、是否需要抗震专项审查、是否为多塔楼、含钢量的可控度等结构设计内容。
“嵌固”本身是一个相对刚度比的概念，上部结构承受的水平力，最后传递到嵌固位置的楼板，通过刚性楼板传递到周边的土体中去，因此，要求嵌固位置楼板是连续的、完整的、平面的、现浇的、限制开洞面积、四周有土体传递水平力。
计算楼层侧向刚度比时，可不考虑周边土对地下室外墙的约束作用，而实际是周边土对地下室结构的约束作用很大，一般情况下，土对地下室的刚度贡献为结构自身刚度的3～5倍，由此可见，土体约束是嵌固层定义的重要支撑条件。

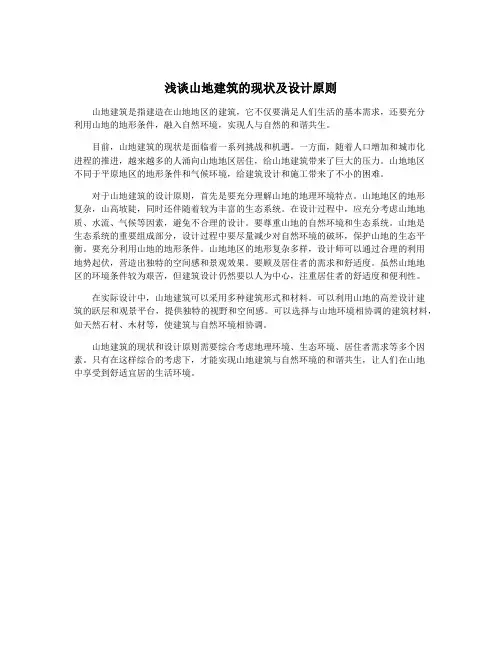

浅谈山地建筑的现状及设计原则
浅谈山地建筑的现状及设计原则山地建筑是指建造在山地地区的建筑，它不仅要满足人们生活的基本需求，还要充分利用山地的地形条件，融入自然环境，实现人与自然的和谐共生。
目前，山地建筑的现状是面临着一系列挑战和机遇。
一方面，随着人口增加和城市化进程的推进，越来越多的人涌向山地地区居住，给山地建筑带来了巨大的压力。
山地地区不同于平原地区的地形条件和气候环境，给建筑设计和施工带来了不小的困难。
对于山地建筑的设计原则，首先是要充分理解山地的地理环境特点。
山地地区的地形复杂，山高坡陡，同时还伴随着较为丰富的生态系统。
在设计过程中，应充分考虑山地地质、水流、气候等因素，避免不合理的设计。
要尊重山地的自然环境和生态系统。
山地是生态系统的重要组成部分，设计过程中要尽量减少对自然环境的破坏，保护山地的生态平衡。
要充分利用山地的地形条件。
山地地区的地形复杂多样，设计师可以通过合理的利用地势起伏，营造出独特的空间感和景观效果。
要顾及居住者的需求和舒适度。
虽然山地地区的环境条件较为艰苦，但建筑设计仍然要以人为中心，注重居住者的舒适度和便利性。
在实际设计中，山地建筑可以采用多种建筑形式和材料。
可以利用山地的高差设计建筑的跃层和观景平台，提供独特的视野和空间感。
可以选择与山地环境相协调的建筑材料，如天然石材、木材等，使建筑与自然环境相协调。
山地建筑的现状和设计原则需要综合考虑地理环境、生态环境、居住者需求等多个因素。
只有在这样综合的考虑下，才能实现山地建筑与自然环境的和谐共生，让人们在山地中享受到舒适宜居的生活环境。
山地建筑设计大全(综合版)
地下式
上 海 静 安 寺 下 沉 广 场
地表式
倾斜型：山地地表呈原来的倾斜形，建筑坐落 于勒脚层之上。
阶梯型（错层、掉层、跌落、错叠）：基地地 表呈层层升高的阶梯形，建筑直接位于经过小 幅休整的基地之上。
地表式——倾斜型
地表式——阶梯型（错层）
英国勃克斯山 地住宅 从建筑的入口 层进去。下三 分之一层是客 厅，上三分之 二层是卧室， 利用地形的天 然高差，合理 的区分、限定 了不同性质的 使用空间。
山地建筑是指结合地貌特征，依照坡度差异进行建筑布局，起到错落有致的效果，使建筑与山地自 然景观相协调，从而避免高切坡现象的建筑形态。根据规定，坡度在10%以上时，属于陡坡地，建筑群 布置将受地形高差限制，呈现梯级格局，该范围内建筑都属于山地建筑范畴。从空间层次看，其主要形 式可分为地下式（如窑洞）、地表式（建筑与倾斜地面直接接触）、架空式（如吊脚楼）。从形体看， 可分为融入型、共构型、超越型。融入型即注重山地原有环境的维护，并强调建筑与山体的融合；共构 型即建筑与山体共同组合，塑造符合山地环境的景观；超越型即强调建筑功能分区与山体的有序结合。 山地建筑的特点在于它是立体的，错落有致、层次分明、步移景迁，或蜿蜒而上，或蔓延而下，俯首为 景，仰首为美，是一种包裹在风景里的建筑形态。
随着社会生产力的发展，人类自身应付外界侵袭的能力逐渐加强，人们对“山地”这一自然屏障的 依赖减弱了；同时，由于农耕经济逐渐取代了早期的游牧经济，人们的生存空间逐渐移向平地；此外， 由于平原地带的易通达性，加速了人口集聚和信息传播，使平地对人类的吸引力大大增强。以上诸般原 因，促使山地与平原地带的经济发展出现了严重的不平衡。平原地带的不断发展，愈加显示了山地区域 在各方面的落后，而山地区域的落后，又愈促使人们流向平原。
浅谈对山地建筑设计的思考
04
山地建筑的实践案例
案例一：某市山地公园建筑设计
总结词
生态化、人性化、多功能性
详细描述
该设计以生态化、人性化、多功能性为主要特点，注重与周围山体环境的融合，利用自然地形，创造出一个充满 野趣和活力的公园。建筑设计注重绿色理念，采用自然通风和采光，减少对环境的影响。同时，设计还考虑了人 的需求，设置多种活动空间，满足不同年龄段的需求。
山地建筑具有独特的地理条件和自然环境，其设计需要考虑地形、地貌、气候 等因素，同时要保证建筑物的安全、适用和经济。
山地建筑的设计原则
适应地形
保护生态
根据地形特点，合理规划建筑物的布局和 形态，使建筑物与山体相融合，减少对自 然环境的破坏。
高效利用空间
在设计中注重保护生态环境，尽可能减少 对植被、水体和山体的破坏，促进建筑与 自然的和谐共生。
案例二：某山区旅游度假区设计
总结词
自然化、风格化、舒适性
详细描述
该设计以自然化、风格化、舒适性为主要特点，旨在打造一个与自然环境完美融合的旅游度假胜地。 建筑设计注重与当地文化和地理特色的结合，形成独特的风格。同时，设计中注重舒适性和安全性的 考虑，提供给游客一个舒适和愉悦的体验。
案例三：某市山地住宅区设计
绿色建筑材料
选择环保、可持续的建筑材料，如木材、石材等，使建筑物与自 然环境相协调。
提高能源利用效率
节能设计
在设计中注重节能设计，如采用保温隔热材料、合理设计通风系统 等，提高建筑物的能源利用效率。
可再生能源利用
利用可再生能源如太阳能、风能等，为建筑物提供能源，减少对传 统能源的依赖。
水资源管理
合理设计水资源管理系统，采用雨水收集、节水器具等措施，减少水 资源的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山地建筑设计
山地：既包括地理学上的含义，是山、丘陵、 高原的综合； 又包括非地理学上的含义，即指地形起伏变化 但不一定在山地的建筑用地。
山地建筑的自然影响因素
地质：选择基地位置，建筑结构和工程加固措施 地形：了解地形基本要素及特征即坡度特征和山位特征，合理布局组织建
筑位置功能流线 气候 人文：要避免水文对山地建筑的不利影响，应对基地区域的排水路径、排
山地建筑的形体表现——共构型
强调建筑与山体共同组合，塑造符合山地环境的新景 观。
布达拉宫建在约200米小山顶上，以 山体为基座，顺应山体趋势，山屋一 体，产生了雄伟、浑厚的形体效果。
西藏布达拉宫平面图
山地建筑的形体表现——共构型
西藏布达拉宫
山地建筑的形体表现——超筑的空间形态
地下式
上 海 静 安 寺 下 沉 广 场
地表式
倾斜型：山地地表呈原来的倾斜形，建筑坐落 于勒脚层之上。
阶梯型（错层、掉层、跌落、错叠）：基地地 表呈层层升高的阶梯形，建筑直接位于经过小 幅休整的基地之上。
地表式——倾斜型
地表式——阶梯型（错层）
英国勃克斯山 地住宅 从建筑的入口 层进去。下三 分之一层是客 厅，上三分之 二层是卧室， 利用地形的天 然高差，合理 的区分、限定 了不同性质的 使用空间。
建筑与山体环境的关系
山地建筑的接地形态
山地建筑的接地形态
地下式
整个形体位于地表以内，对于山地地表的破坏相对减少， 保护植被和自然地形，保持了基地区域原有的环境轮廓 线。同时地下室建筑的节能十分有利，冬暖夏凉。
呈台阶状层层相叠的窑洞
地下式
上海静安寺下沉广 场开发工程。结合 地铁出入口与房地 产开发，在广场的 南侧建二层地下商 场，高出地面二米， 并在其上覆土2-3 米，形成高出地面 4-5米的小山丘， 并与南面的静安公 园共同组成城市公 共开放绿地，将山 林引入城市，在南 京路上人流如织、 店铺林立的繁华地 段，营造了一篇充 满自然韵味的生态 绿地。
不同山位对山地建筑形态的影响是不同的。山体的底部或顶部，山地建筑沿水 平方向延伸可能性较大，而在中部，建筑向竖直方向扩展的可能性较大。
山屋共存——与整体山势的和谐
研究山地地形的起伏程度及走向趋势，成功的山地建筑形态应该是与自然山
。 势相和谐，可以表现为与自然山势的融入，也可以表现为与自然膳食的共构
山地建筑的形体表现
融入型（形体与地形的融合 共构型 超越型
山地建筑的形体表现——融入型
形体与地形融合
无锡新疆石油职工太湖疗养院采用 “小”“散”“隐”的手法来达到形体与地形
山地建筑的形体表现——融入型
形体与地肌的协调
波黑杜布罗夫尼克的 克罗地亚饭店位于海 边，根据基地的绿化 和地形，将建筑设计 成多翼伸展、摊卧于 地，自由的曲线平面 巧妙地将游泳池、俱 乐部、会议厅以及台 阶式客房布置于各个 部位，与绿林穿插， 在自然中贴切和谐。
日 本 研 修 所
TOTO
完
减少接地
不定基面
基面：指建筑的入口层面或较大面积的室外活 动空间发生联系的建筑层面。
底面：指建筑与基地的接触层面，当然，对于 架空的建筑来说，建筑的底面应是指水平高度 最低的建筑层面
不定基面
古罗马的特拉杨市集 利用不定基面的特性，人们可以在山地建 筑的形成中更方便的利用建筑的屋顶。
山屋共存——与地段环境协调
地表式——阶梯型（错层）
山地建筑错层的实现，主要依靠楼梯的设置和组织。
利用楼梯间形成错层
地表式——阶梯型（掉层）
当山地地形高差悬殊，建筑内部的接地面标高达到一层或以上时， 就形成掉层。分为纵向掉层（建筑布置垂直等高线）、横向掉层 （沿等高线布置）和局部掉层三种。
建筑掉层的三种基本形式
地表式——阶梯型（掉层）
地表式——阶梯型（错叠，台阶式）
错叠式建筑设计时应注意视线干扰问题。
为了阻止视线， 通常将上层平台 的栏杆做成具有 一定宽度的华泰， 避免正常情况下 上下层的对视。
错叠式建筑避免 视线干扰的处理
架空式
底面与基地表面完全或局部脱开，以柱子或建筑局部支承建筑的荷载。 对地形破坏小，很多好处。分为架空型，吊脚型
浙江临海的麻利岭陈宅
地表式——阶梯型（跌落）
单元式建筑，顺坡势跌落，成阶梯状的布置。
德 国 斯 图 加 特 某 联 列 式 主 旨 啊
地表式——阶梯型（跌落）
地表式——阶梯型（错叠，台阶式）
每单元沿山坡重叠建造，下单元的屋顶成为上 单元的平台。
瑞士楚格的 台阶式住宅
瑞士利斯塔 的台阶式住 宅
建筑空间的耦合性 建筑空间的动态性 建筑空间的趣味性
山地建筑的空间形态
山地建筑的景观设计
注意山地建筑景观的双重性：看与被看
景观内容
山地建筑实例
山地建筑实例
山地建筑实例
西藏樟木
山地建筑实例
山地建筑实例
卡美 尔国 维拂 尔蒙 山特 小州 住 宅
山地建筑实例
流 水 别 墅
山地建筑实例
水方式进行合理的引导和组织，并积极的采取一些列水土保持的措施。 植被：在山地景观中，植被决定了山地景观的基调。因此在组织改造设计
山地景观是，因有取有舍，对有较高景观价值的植被进行充分的利用，并 把它们有机的组织到建筑中区。
山地建筑与自然因子的关系
山地建筑的形态特征
减少接地
建筑全部架空，接地面积极小，对自然环境几 乎没有影响。
架空式——架空型
俄罗斯索契黑海之滨疗养院
其影剧院一端架于山 坡顶部，另一端架于 客房楼顶部，以客房 楼作为影剧院建筑的 支柱，既充分保留了 山地的原有地形和植 被，又获得了需要的 空间。
架空式——吊脚型
柯布西耶设计的拉。 土雷特修道院，其面 向山坡的一侧底层架 空，形成吊脚，让自 然地形渗入建筑内院， 使建筑与环境和谐相 处。
