发电机转子轴颈修复项目安全技术措施
(通用版)
一．设备或系统简介
我厂2期2台330MW机组发电机采用水氢氢方式冷却，发电机轴端两侧采用密封瓦密封。
汽轮机侧轴颈450mm，励磁侧轴颈400mm。
二．改造前存在的主要问题
1、改造前存在的问题
目前4号机在运行过程中补氢量大（日均补氢量20立米，正常值为4~5立米左右），由于密封瓦密封效果不好，机组氢气压力一直低于额定压力，在对密封瓦的解体中发现密封瓦处轴颈有0.10~0.20mm的沟痕。
2、原因分析
在检修中，我厂检修人员对密封瓦进行了检修，检查中发现密
封瓦有磨损现象，密封瓦处轴颈有磨损现象，由于轴颈的磨损，无论密封瓦间隙如何调整都部能保证密封瓦的间隙在合格范围内（厂家规定密封瓦间隙氢侧0.16~0.20mm，空侧0.06~0.10mm），造成轴颈磨损的原因有两方面，一是机组润滑油系统含有杂质，杂质随润滑油进入密封瓦，导致轴颈和密封瓦的磨损，二是电建公司在安装过程中将7、8号轴承的密封瓦弹簧装反，造成了密封瓦间隙部大小不均，加重了对密封瓦的磨损情况。
三．施工改造主要内容
1、改造更换方案
修补4号机发电机转子密封瓦处轴颈，对密封瓦进行研磨。
2、技术准备；
1）发电机转子图纸
2）发电机转子轴颈尺寸公差
3、材料准备；
1）、聚四氟板2平米
2）、其他材料（如焊接用焊丝等）有具体外委单位提供
4、施工安排；
1）、发电机转子抽出
2）、修复轴颈厂家人员对转子轴颈进行修复
3）、对密封瓦进行检修
4）、密封瓦间隙测量
5）、回装转子
四．技术措施
1、轴颈修复厂家必须能保证修复后的轴颈应和原来轴颈的偏差部大于0.02mm
2、检修后的密封瓦应在专用的胎具上进行检查，保证和假轴的间隙部大于0.02mm
3、密封瓦安装后检查密封瓦氢侧和空侧间隙
五．安全措施
1、本次改造项目所有工作应在机组润滑油系统停止运行后进行
2、对拆下的油管路进行标记，防止回装时装错
3、对于需要搭设脚手架拆卸的管路，脚手架应取得安监部门验
收合格后方可使用
4、油管路法兰应包裹严密，防止落入杂物
5、回装前彻底清扫油石，防止杂物混入润滑油内
六．改造后安全、技术、经济分析
1、改造后可以减少每日机组的补氢量
2、改造后可以使机组在额定氢压下运行,提高发电机内氢气纯度
七、停工待检点
序号
待检部位
待检项目
责任人
检查程序
班组
分公司
厂部
1
转子焊接后表面光洁度●
●
●
2
转子回装前轴承室内卫生●
●
●
3
密封瓦
密封瓦间隙●
●
●
云博创意设计
MzYunBo Creative Design Co., Ltd.。
发电机大修安全技术措施标准版本
文件编号：RHD-QB-K4091 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX发电机大修安全技术措施标准版本发电机大修安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1 吊抽发电机转子过程中，必须保持转子水平，用透光法严密监视定子和转子之间的间隙（转子大齿置于垂直位置）不许转子擦伤定子铁芯与线棒或将转子直接停放在定子铁芯上。
2 起吊用的钢丝绳不应碰到转子的轴颈、风扇、滑环等，起吊时不得在转子护环上施力，在系钢丝绳的位置必须衬以木板，以防损坏转子及钢丝绳在转子上滑动等。
3 抽出的转子应放在专用的铁支持架上。
不得将支持架垫在护环、风扇、滑环等处。
4 转子应放置平稳，支持架的弧形槽与转子轴颈接触面间要垫以绝缘纸板以保护轴颈。
5 工作现场必须照明充足。
6 对放置时间较长的转子，其滑环和轴颈应涂以工业用凡士林油。
7 5-11号发电机还应注意勿使膛内小车碰触定子绕组及铁芯，10、11号发电机还应注意勿使膛内小车碰触内冷水的绝缘阴水管。
8 8-11号发电机抽装转子绑扎垫条帘应注意防止挤压风斗。
9 认真做好现场检修技术记录，及时进行整理。
10 定子膛内和端部绕组表面应铺以胶皮板（δ=3mm左右），以防止异物落入铁心通风沟内，保护端部绕组免受损伤。
11 进入膛内工作人员，应穿无纽扣的专用工作服，衣服口袋内不得装小刀、硬币、钥匙等金属物件，只允许穿绝缘鞋。
12 带入膛内的工具材料应逐一登记，每班收工时应将工具和剩余材料如数清点带出。
13 膛内工作照明电压不准超过36伏。
14 端盖拆卸后出现的地面孔洞，应用跳板铺上绑牢，每天工作结束后，定子膛两端用苫布遮盖。
15 制订危险点控制措施，并认真执行到位，对于安全措施制定的条款都要落实到实处，严格执行安全工作规程，严格履行“两票、三制”制度。
发电机组大修需注意的有关安全注意事项范本（二篇）
发电机组大修需注意的有关安全注意事项范本发电机组是一种高压电力机械设备，大修对于确保发电机组的安全运行至关重要。
在进行发电机组大修时，需要注意以下安全注意事项：1. 安全培训：在进行发电机组大修之前，所有参与操作和维护工作人员都应接受相关的安全培训，了解大修过程中的安全要求、操作规范及应急措施等。
确保他们具备相关的安全意识和技能，能够正确应对紧急情况。
2. 停电操作：在进行发电机组大修之前，必须保证发电机组与电网完全断开，断开与电网的所有连接以及接地，确保工作人员安全进行维护和修复工作。
在工作过程中，不得将发电机组重新连接到电网，以免发生触电和其他安全事故。
3. 断电试验：在开始维修之前，应进行断电试验，以确保发电机组完全停电。
试验中需要仔细检查电路和设备的接地情况，并使用合适的绝缘测试仪器进行确认。
只有确认发电机组已停电后，才能继续后续的维修工作。
4. 安全标识和防护措施：在进行大修期间，应在相关设备和作业区域设置明显的安全标识，并配备必要的防护设备。
例如，安全标识应包括禁止入内、高压危险等警示标志，防护设备包括安全帽、防护眼镜、防护手套、耐压服等。
确保工作人员能够时刻保持警惕，避免发生意外伤害。
5. 安全防火：发电机组大修期间，需要特别注意防火安全。
严禁在发电机组周围吸烟，并对易燃易爆物品进行妥善存放。
在工作期间需要注意操作的规范，避免火花和明火接触到可燃物。
定期检查消防设施的完好性，并保持其有效性，以便在发生火灾时及时进行扑救。
6. 气体检测：在大修期间，需要进行气体检测，确保维修区域内无有害气体泄露。
检测包括有毒气体、可燃气体等。
如果发现有害气体超标，要立即采取相应的措施，包括停止工作并排空有害气体，确保维修现场的安全。
7. 资格认证和检查：参与发电机组大修的工作人员需要具备相关的资格认证，并按照要求进行定期检查。
例如，电工需要持有相应等级的电工证书，能够熟练掌握电力设备的操作和维护知识，并具备处理紧急情况的能力。

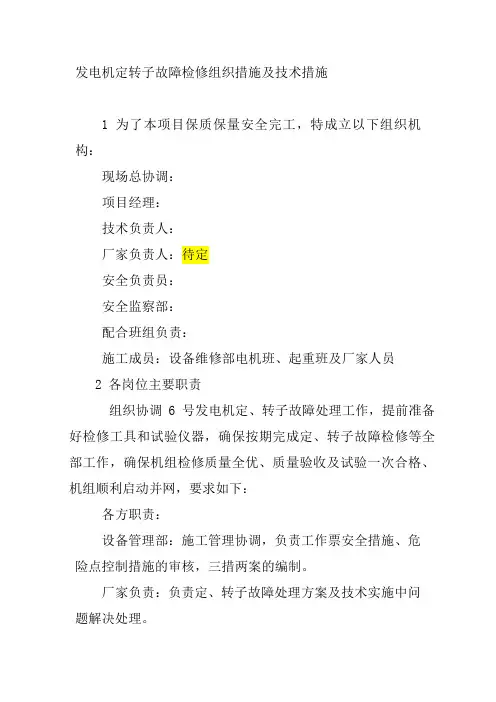

发电机定转子故障检修组织措施及技术措施
