浅谈CT图像与窗口技术
CT图像后处理技术
未来，CT图像后处理技术将逐步实现标准化和规范化，以确保不同医 疗机构之间的诊断结果具有可比性。
人工智能与机器学习
随着人工智能和机器学习技术的发展，CT图像后处理将更加依赖自动 化和智能化的算法，进一步提高诊断的准确性和效率。
THANKS FOR WATCHING
感谢您的观看
详细描述
窗口技术通过调整窗宽和窗位来控制图像的对比度和亮度，以突出显示不同密度的组织结构。窗宽指的是用于计 算像素强度的X射线衰减范围的宽度，而窗位则是指图像亮度的阈值。通过调整窗宽和窗位，可以更好地显示病 变或组织结构，提高诊断的准确性。
图像增强技术
总结词
图像增强技术是一种通过强化图像特征，提高图像质量的方法。它可以通过各种算法和 技术实现，如直方图均衡化、滤波、边缘检测等。
个性化定制的CT图像后处理技术可以根据不同患者的需求和特点，提供定制化的 图像处理方案。这种技术可以根据患者的年龄、性别、疾病类型等因素，对图像 进行针对性的处理，提高诊断的准确性和可靠性。
人工智能辅助
总结词
人工智能技术在CT图像后处理中的应用越来越广泛，能够提高处理效率和准确性。
详细描述
人工智能辅助的CT图像后处理技术可以通过深度学习和图像识别等技术，自动对图像进行分类、分割 、测量和分析。这种技术可以大大提高图像处理的效率和准确性，减少人为误差和重复劳动。
CT图像后处理技术
汇报人：可编辑 2024-01-11
目录
• 引言 • CT图像后处理技术的种类 • CT图像后处理技术的应用场景 • CT图像后处理技术的发展趋势 • 结论
01 引言
目的和背景
目的
CT图像后处理技术的目的是对原始CT图像进行一系列的加工 和操作，以提取更多的诊断信息，提高影像的清晰度和诊断 的准确性。

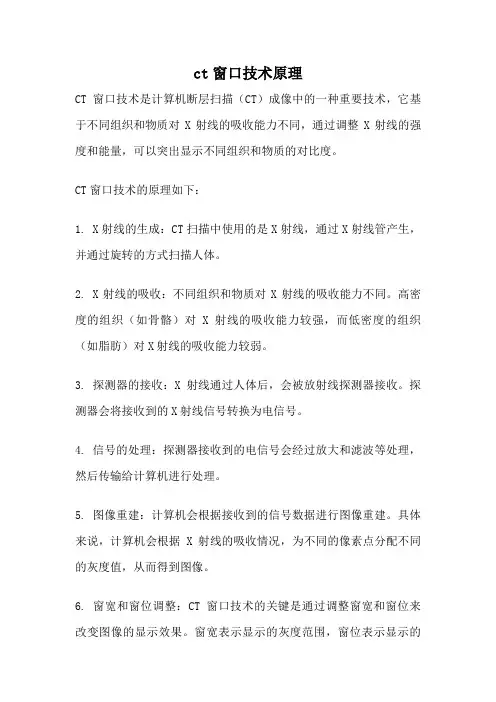

ct窗口技术原理
ct窗口技术原理
CT窗口技术是计算机断层扫描（CT）成像中的一种重要技术，它基于不同组织和物质对X射线的吸收能力不同，通过调整X射线的强度和能量，可以突出显示不同组织和物质的对比度。
CT窗口技术的原理如下：
1. X射线的生成：CT扫描中使用的是X射线，通过X射线管产生，并通过旋转的方式扫描人体。
2. X射线的吸收：不同组织和物质对X射线的吸收能力不同。
高密度的组织（如骨骼）对X射线的吸收能力较强，而低密度的组织（如脂肪）对X射线的吸收能力较弱。
3. 探测器的接收：X射线通过人体后，会被放射线探测器接收。
探测器会将接收到的X射线信号转换为电信号。
4. 信号的处理：探测器接收到的电信号会经过放大和滤波等处理，然后传输给计算机进行处理。
5. 图像重建：计算机会根据接收到的信号数据进行图像重建。
具体来说，计算机会根据X射线的吸收情况，为不同的像素点分配不同的灰度值，从而得到图像。
6. 窗宽和窗位调整：CT窗口技术的关键是通过调整窗宽和窗位来改变图像的显示效果。
窗宽表示显示的灰度范围，窗位表示显示的
中心灰度值。
通过调整窗宽和窗位，可以突出显示不同组织和物质的对比度。
总结起来，CT窗口技术是通过调整X射线的强度和能量，以及调整窗宽和窗位，来突出显示不同组织和物质的对比度，从而获得清晰的CT图像。

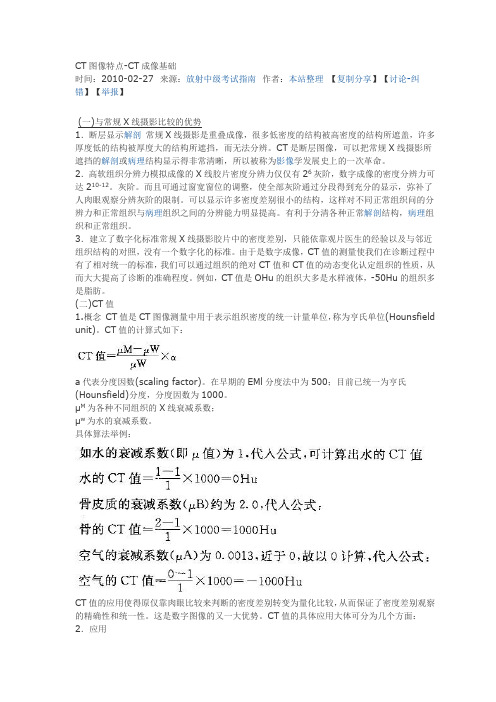

CT图像特点
CT图像特点-CT成像基础时间：2010-02-27 来源：放射中级考试指南作者：本站整理【复制分享】【讨论-纠错】【举报】(一)与常规X线摄影比较的优势1．断层显示解剖常规X线摄影是重叠成像，很多低密度的结构被高密度的结构所遮盖，许多厚度低的结构被厚度大的结构所遮挡，而无法分辨。
CT是断层图像，可以把常规X线摄影所遮挡的解剖或病理结构显示得非常清晰，所以被称为影像学发展史上的一次革命。
2．高软组织分辨力模拟成像的X线胶片密度分辨力仅仅有26灰阶，数字成像的密度分辨力可达210-12。
灰阶。
而且可通过窗宽窗位的调整，使全部灰阶通过分段得到充分的显示，弥补了人肉眼观察分辨灰阶的限制。
可以显示许多密度差别很小的结构，这样对不同正常组织问的分辨力和正常组织与病理组织之间的分辨能力明显提高。
有利于分清各种正常解剖结构，病理组织和正常组织。
3．建立了数字化标准常规X线摄影胶片中的密度差别，只能依靠观片医生的经验以及与邻近组织结构的对照，没有一个数字化的标准。
由于是数字成像，CT值的测量使我们在诊断过程中有了相对统一的标准，我们可以通过组织的绝对CT值和CT值的动态变化认定组织的性质，从而大大提高了诊断的准确程度。
例如，CT值是OHu的组织大多是水样液体，-50Hu的组织多是脂肪。
(二)CT值1.概念CT值是CT图像测量中用于表示组织密度的统一计量单位，称为亨氏单位(Hounsfield unit)。
CT值的计算式如下：a代表分度因数(scaling factor)。
在早期的EMl分度法中为500；目前已统一为亨氏(Hounsfield)分度，分度因数为1000。
µM为各种不同组织的X线衰减系数；µw为水的衰减系数。
具体算法举例：CT值的应用使得原仅靠肉眼比较来判断的密度差别转变为量化比较，从而保证了密度差别观察的精确性和统一性。
这是数字图像的又一大优势。
CT值的具体应用大体可分为几个方面：2．应用(1)绝对CT值的应用：通过组织的CT值辨认不同组织的性质。
CT图像后处理技术
CT图像后处理技术随着CT机性能的提高和功能软件的开发，后处理功能越来越多样化，其中主要包括图像处理技术和图像测量及汁算技术。
测量和计算内容主要包括：CT值、长度、距离、周长、面积、体积(容积)等数据，在这里不一一阐述。
这里仅浅谈图像后处理技术。
1 窗口技术窗宽窗位的调整是数字图像后处理工作中的一项常规内容，又是图像显示技术中最重要的功能。
正确选择和运用窗口技术是获得优质图像和提高诊断率的重要手段。
2 图像放大、减影和滤过在图像显示中，为观察微小病变和细微的解剖结构，可采用放大技术。
图像放大有2种形式：一是放大扫描，即缩小扫描野；二是电子放大。
后处理中的图像放大不同于扫描时放大，它是一种电子增强的放大，随着放大倍数的增加，图像的清晰度也随之下降。
另外，放大的图像还需适当调节窗宽窗位，以利于更好地观察图像。
对感兴趣区进行局部图像放大，常用方法有2种：一是使用光标(+)移到要放大图像的中心，输入放大倍数，即可得到相应倍数的放大图像；二是直接用方框放大，方框越小，图像放大越大。
减影一般需在2幅图像间进行，通常选择一幅图像作为减影像，另一幅作为被减影像，将2幅图像相减，即得到有减影效果的图像。
滤过处理可单幅处理，根据滤过的效果不同有平滑、平均、边缘增强和阴影显示等。
滤过的方法是计算机采用不同的图像算法对图像重新进行处理，以达到某种效果。
上述3种方法中临床上最常用的是图像放大，通常是为诊断的需要，用以弥补扫描时的某些不足。
3 多方位和三维重组多方位和三维重组也被作为图像的后处理，实际上它们都是在横断面扫描的基础上，经图像后处理后的不同方式显示图像的一种功能。
一般根据需要，横断面图像可组成冠状面、矢状面、斜面或任意曲面的图形，这被称为多方位重组。
多方位重组的优点是：首先是能够观察到特定的解剖结构，其次是能够帮助确定病变或骨折等的范围大小，有助于诊断。
而其最大的缺点是由于在横断面扫描的基础中重组，其图像质量受横断面扫描图像质量的影响。

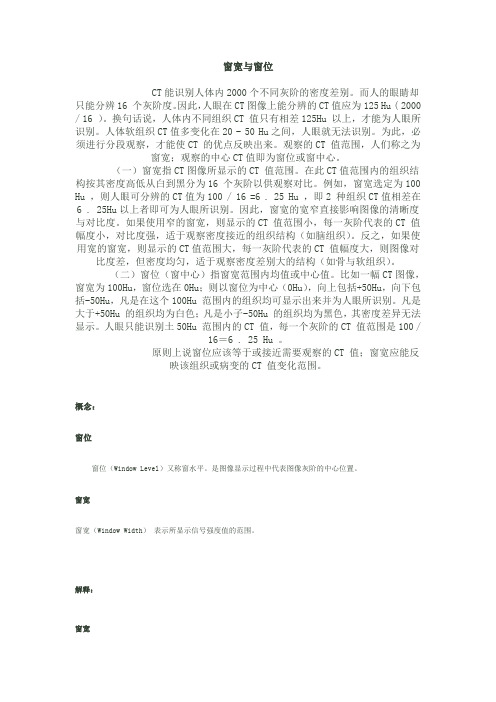

CT窗宽窗位
窗宽与窗位CT能识别人体内2000个不同灰阶的密度差别。
而人的眼睛却只能分辨16 个灰阶度。
因此，人眼在CT图像上能分辨的CT值应为125 Hu ( 2000 / 16 ）。
换句话说，人体内不同组织CT 值只有相差125Hu 以上，才能为人眼所识别。
人体软组织CT值多变化在20 - 50 Hu之间，人眼就无法识别。
为此，必须进行分段观察，才能使CT 的优点反映出来。
观察的CT 值范围，人们称之为窗宽；观察的中心CT值即为窗位或窗中心。
（一）窗宽指CT图像所显示的CT 值范围。
在此CT值范围内的组织结构按其密度高低从白到黑分为16 个灰阶以供观察对比。
例如，窗宽选定为100 Hu ，则人眼可分辨的CT值为100 / 16 =6 . 25 Hu ，即2 种组织CT值相差在6 . 25Hu以上者即可为人眼所识别。
因此，窗宽的宽窄直接影响图像的清晰度与对比度。
如果使用窄的窗宽，则显示的CT 值范围小，每一灰阶代表的CT 值幅度小，对比度强，适于观察密度接近的组织结构（如脑组织）。
反之，如果使用宽的窗宽，则显示的CT值范围大，每一灰阶代表的CT 值幅度大，则图像对比度差，但密度均匀，适于观察密度差别大的结构（如骨与软组织）。
（二）窗位（窗中心）指窗宽范围内均值或中心值。
比如一幅CT图像，窗宽为100Hu，窗位选在0Hu；则以窗位为中心（0Hu），向上包括+50Hu，向下包括-50Hu，凡是在这个100Hu 范围内的组织均可显示出来并为人眼所识别。
凡是大于+50Hu 的组织均为白色；凡是小子-50Hu 的组织均为黑色，其密度差异无法显示。
人眼只能识别土50Hu 范围内的CT 值，每一个灰阶的CT 值范围是100 /16＝6 . 25 Hu 。
原则上说窗位应该等于或接近需要观察的CT 值；窗宽应能反映该组织或病变的CT 值变化范围。
概念：窗位窗位（Window Level）又称窗水平。
是图像显示过程中代表图像灰阶的中心位置。

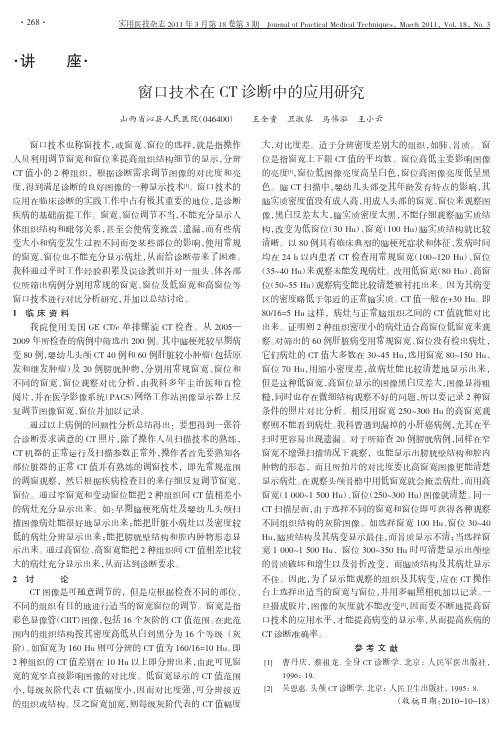

窗口技术在CT诊断中的应用研究
实用医技杂志2011年3月第18卷第3期Journal of Practical Medical Techniques，March2011，Vol.18，No.3·讲座·窗口技术在CT诊断中的应用研究山西省沁县人民医院（046400）王全贵卫淑琴马伟泓王小云窗口技术也称窗技术，或窗宽、窗位的选择，就是指操作人员利用调节窗宽和窗位来提高组织结构细节的显示，分辨CT值小的2种组织，根据诊断需求调节图像的对比度和亮度，得到满足诊断的良好图像的一种显示技术[1]。
窗口技术的应用在临床诊断的实践工作中占有极其重要的地位，是诊断疾病的基础前提工作。
窗宽、窗位调节不当，不能充分显示人体组织结构和毗邻关系，甚至会使病变掩盖、遗漏，而有些病变大小和病变发生过程不同而受某些部位的影响，使用常规的窗宽、窗位也不能充分显示病灶，从而给诊断带来了困难。
我科通过平时工作经验积累及误诊教训并对一组头、体各部位所筛出病例分别用常规的窗宽、窗位及低窗宽和高窗位等窗口技术进行对比分析研究，并加以总结讨论。
1临床资料我院使用美国GE CT/e单排螺旋CT检查。
从2005—2009年所检查的病例中筛选出200例。
其中脑梗死较早期病变80例，婴幼儿头颅CT40例和60例肝脏较小肿瘤（包括原发和继发肿瘤）及20例膀胱肿物，分别用常规窗宽、窗位和不同的窗宽、窗位观察对比分析，由我科多年主治医师盲检阅片，并在医学影像系统（PACS）网络工作站图像显示器上反复调节图像窗宽、窗位并加以记录。
通过以上病例的回顾性分析总结得出：要想得到一张符合诊断要求满意的CT照片，除了操作人员扫描技术的熟练，CT机器的正常运行及扫描参数正常外，操作者首先要熟知各部位脏器的正常CT值并有熟练的调窗技术，即先常规范围的调窗观察，然后根据疾病检查目的来仔细反复调节窗宽、窗位。
通过窄窗宽和变动窗位能把2种组织间CT值相差小的病灶充分显示出来。
如：早期脑梗死病灶及婴幼儿头颅扫描图像病灶能很好地显示出来；能把肝脏小病灶以及密度较低的病灶分辨显示出来；能把膀胱壁结构和腔内肿物形态显示出来。
CT窗口技术的选择与应用
CT窗口技术的选择与应用近几年，CT机在各级医院已相当普及。
CT与普通X线影像不同，它是数字化重建图像。
分析数字化重建图像的一个重要手段是窗口技术。
窗口技术是指利用调节窗宽和窗位而得出对比度清楚的优质图像，如果窗宽、窗位调节不当，就不能充分显示器官组织结构和毗邻关系，甚至会使病变被掩盖、遗漏，而有些病变因其大小、形态、位置、密度和演变过程不同，有时即便是常规的窗宽、窗位也显示不出来。
因此，如何正确运用窗口技术，以获得使病变部位明显呈现出来的清晰图像，是提高CT诊断符合率的关键。
现将我们在窗口技术选择与应用方面的点滴体会浅谈如下。
1 如何设定窗宽窗位一般CT机可显示的CT值范围为-1000～+1000共2000个密度等级，而人的肉眼仅能识别16个灰阶，若把2000个CT值分成16个灰阶，则:2000÷16=125（HU）。
此式说明，如果不同组织的CT值的差异125HU即在同一灰阶之中，人眼即无法分辨，而人体正常组织与病变组织的CT值有时仅相差几个（3～5HU）。
这样就给分清病变带来困难，因此极其需要把欲观察组织的CT值集中到人眼所能分辨的范围内，使图像黑白（浓淡）度适宜。
窗口技术就是利用窗位和窗宽来选择感兴趣的CT值范围，并将其转换成16个灰阶，而小于或大于该CT值范围的结构则变成全黑或全白［1］。
每一灰阶的CT值范围为:窗宽÷16，窗宽、窗位两者之间有着密切的关系，两者调节应协调与匹配。
调节窗宽主要影响对比度，窗宽大，图像层次多，组织对比减少，细节显示差;反之，窗宽小，图像层次减少，对比增强，细节显示显示佳。
调节窗位主要影响图像亮度，窗位升高，图像变黑，反之变白。
CT图像是可以随意调制的，但这种调制必须要有明确的目的。
检查不同部位、不同组织需要调节不同的窗宽、窗位。
在日常工作中，因为窗位相当于所显示灰阶的中心，所以应选在需要显示的组织CT值范围内，例如为显示肺，窗位应选在与空气相近的C T值，即-500～-700，而对于显示纵隔结构，窗位应选在软组织的CT值，即30～50。
窗口技术在CT检查中的应用体会(1)
窗口技术在CT检查中的应用体会(1)［摘要］CT的图像是人体对X线的吸收程度不同，即X线衰减系数不同而成对比的图像，图像受人体各部位密度及厚度、管电压、毫安秒及准直器等不同的影响。
因此每一幅图像要有适当窗宽窗位，才能准确显示各部位组织，不致于造成病变的遗漏或假像，日常工作中要细细调节窗位、窗宽，才能以满足诊断需要。
［关键词］窗口技术；窗宽；窗位CT的图像是X线透过人体各部位密度及厚度不同，人体对X线的吸收程度不同，即X线衰减系数不同而成对比的图像,同时还受管电压、毫安秒、机器噪音及准直器等的影响:1 ］，每一幅图像必须使用适当窗宽及窗位，使组织部位清晰地显示出来，才能给诊断上提供可靠依据，确保医生在诊断不受影响。
1窗宽和窗位设定不同部位使用不同窗宽窗位，能较充分反映解剖内容和病灶影像表现，头颅：脑组织窗宽设定为80 Hu〜100 Hu,窗位为30Hu~40Hu,垂体及蝶鞍区病变窗宽宜设在200 Hu〜250 Hu,窗位45 Hu〜50 Hu,脑出血患者可改变窗宽位80 Hu〜140 Hu, 窗位30 Hu~50 Hu，脑梗死患者常用窄窗60 Hu,能提高病灶的检出率，清楚显示梗死及软化灶，颌面部眼眶窗宽定为150Hu〜250 Hu,窗位30 Hu〜40 Hu,观察骨骼时窗宽150 Hu〜2 000 Hu,窗位400 Hu〜450 Hu，喉颈部、鼻咽、咽喉部的窗宽和窗位常设在300 Hu〜350 Hu和30 Hu~50 Hu,能满足该部位的解剖和病灶显示，胸部：常规胸部CT检查分别用纵隔窗及肺窗观察,纵隔窗可观察心脏、大血管的位置，纵隔内淋巴结的大小,纵隔内肿块及这些结构的比邻关系，设定纵隔窗可用窗宽300 Hu~500 Hu,窗位30 Hu~50 Hu,肺部窗宽1 300 Hu〜1700 Hu,窗位-600 Hu~-800 Hu,在上述基本窗宽的基础上，若观察肺裂和肺血管，可调窄窗宽和调低窗位，对肿块形态，分叶，胸膜凹陷征，毛刺征增的观察肺窗比纵隔窗更为清晰，腹部：腹部检查常设定窗宽为300 Hu~500 Hu,窗位30 Hu~50 Hu,肝脾CT检查应适当变窄窗宽以便更好发现病灶，窗宽为100 Hu~200 Hu,窗位为30 Hu~45 Hu,肾脏因含水量较多，检查时常用窗宽200 Hu~300 Hu,窗位为25 Hu~35 Hu,胰腺一般为300Hu~350 Hu,窗位为35 Hu~50 Hu,窄窗120 Hu~150 Hu 和30 Hu~40 Hu,脊柱及四肢：常规脊柱扫描显示脊椎旁软组织，窗宽200 Hu~350 Hu,窗位35 Hu~45 Hu,骨窗为窗宽800 Hu~2 000 Hu,窗位250 Hu~500 Hu,骨的CT值多在1 000 Hu左右，肌肉为40 Hu左右，脂肪多为-50 Hu以下。
ct常用窗宽窗位 -回复
ct常用窗宽窗位-回复CT常用窗宽窗位是指在计算机断层扫描（CT）图像处理中常用的两个参数。
窗宽是图像的灰度范围，窗位是图像灰度的中心位置。
这两个参数的调整可以改变图像的对比度和亮度，从而使医生能够更好地观察和分析图像。
CT是一种医学影像技术，通过使用X射线和计算机算法，可以获取人体内部器官和组织的详细断层图像。
在CT扫描过程中，计算机会生成大量的图像数据，这些数据以灰度的形式表示不同组织的密度和吸收能力。
为了使医生能够更好地诊断疾病或判断治疗效果，需要将这些数据进行图像处理和优化。
窗宽是图像中所有灰度值的范围。
可以将其类比为一个调整器，用来控制图像的对比度。
窗位则是将窗宽中的一个特定范围移动到图像的中心位置，类似于一个亮度调整器。
在CT图像中，不同的器官和组织拥有不同的密度和吸收能力，因此它们会在图像中呈现出不同的灰度。
为了使医生能够更好地观察和分析这些图像，窗宽和窗位的调整至关重要。
首先，根据需要调整图像的对比度，可以通过改变窗宽的数值来实现。
较大的窗宽值会增加图像的对比度，使灰度范围更广，而较小的窗宽值会减少对比度，使灰度范围较窄。
医生可以根据需要选择合适的窗宽值，以便更清楚地显示感兴趣的区域。
其次，通过调整窗位的数值，可以改变图像的亮度。
较大的窗位值会使图像更亮，而较小的窗位值会使图像更暗。
通过调整窗位，医生可以将感兴趣的组织或器官置于图像的中心位置，以便更容易观察。
此外，窗宽和窗位的调整还可以根据不同的扫描部位和疾病类型进行个性化优化。
例如，在头部CT扫描中，窗宽通常较窄，以便更清晰地观察脑部结构。
而在胸部CT扫描中，由于肺组织的低对比度特点，窗宽通常较大，以增加对比度，便于观察肺部病变。
在实际操作中，调整窗宽窗位的方法有多种。
首先，可以使用自动窗宽窗位功能，通过计算机算法自动选择最佳的窗宽和窗位数值。
这种方法可以快速获得满意的图像效果，特别适用于初学者或快速影像诊断。
此外，还可以手动调整窗宽窗位的数值，以满足医生个性化的需求。
窗口技术在ct检查中的应用体会
窗口技术在ct检查中的应用体会英文回答：Windowing Techniques in CT Examinations: Clinical Experience.Windowing techniques are an essential component of computed tomography (CT) examinations, allowing radiologists to optimize the visualization of specific anatomical structures by adjusting the window level and width parameters. By manipulating the Hounsfield unit (HU) range displayed on the images, radiologists can highlight subtle differences in tissue density and enhance the diagnostic accuracy of CT scans.In clinical practice, the appropriate window settings for a particular CT examination depend on the region of interest and the clinical question being addressed. For example, when evaluating the brain, a narrow window width (e.g., 80-100 HU) with a low window level (e.g., 30-40 HU)is commonly used to optimize the detection of subtle intracranial hemorrhage. In contrast, when evaluating the lungs, a wider window width (e.g., 1200-1600 HU) with a higher window level (e.g., -500 to -350 HU) is typically used to enhance the visualization of pulmonary nodules and infiltrates.Effective windowing techniques require a thorough understanding of the underlying anatomy and the expected appearance of various tissues on CT images. Radiologists must also be familiar with the potential pitfalls and artifacts that can occur with different window settings. For instance, using a narrow window width may obscure subtle changes in tissue density, while using a wide window width may result in decreased contrast resolution.In summary, windowing techniques are a powerful tool in CT examinations, enabling radiologists to optimize the visualization of specific anatomical structures and enhance diagnostic accuracy. However, appropriate window settings require careful consideration of the clinical context and an understanding of the underlying anatomy and potentialartifacts.中文回答：CT检查中窗口技术的应用体会。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用非螺旋扫描 ，受 呼吸影 响大 的部 位 或不 配合 的患 者采 用螺 旋 行灰 度放 大 ，即可获得满意 的窗 口图像 ，才 能清晰地 观察 到欲检
扫描 ，对可疑病灶进行薄层扫描 ，然后选 择最佳 的重建 模式进行 查的组织结构 。这 就是 正确 应用 了窗 料 与方 法
ＣＴ中称窗 口技术或 者称 窗宽 、窗 位 的调节 。窗宽 、窗位 的调 节
回顾性分析 １２００例临床患者经 ＣＴ扫 描后 的 图像 。其 中男 属于数字图像 处理技术 ，它抑 制或去 除 了噪 声和无用 的信息 ，增
性 ７５２例 ，女性 ４４８例 。年龄在 出 生后 ３天 一８５岁 。平 均年 龄 强显示有 用信 息。但 是 ，无论如 何调节 ，窗宽窗位 的改变不 能增
研 究．中华护理杂志 ，２００３，３８（２）：９１．
［２］ 李明训 ，陈西贵 ，李文杰 ．新 生儿 筛查滤纸 干血样 测定的影 响 因素探讨 ．中华检验 医学杂志 ，２００１，２４（６）：３３９—３４１．
［３］ 刘婉如 ．加 强新 生儿疾病 筛查 管理 以预 防 医疗 纠纷 ．中国 实 用护 理 杂 志 ，２００４，２０（４Ａ）：６６～６７．
１５０ＨＵ，但 是 ，要 了解 出血灶 ，窗宽应 该 ２００—２５０ＨＵ，窗位 ６Ｏ 宽（Ｗ）１５００ＨＵ，窗位 （Ｌ）一８００ＨＵ，腹 部（Ｗ）３００，（Ｌ）４５Ｉ－ＩＵ，腰椎
一 ８０ＨＵ。梗塞灶 的窗宽通 常用 ６０ＨＵ。才 能更好地 分别显示 出 （Ｗ）４０ＯＩ－ＩＵ，（Ｌ）３５Ｉ－ＩＵ等等 。这 些标 准窗 口对 常规 的相应 的扫
’
浅 谈 Ｃ Ｔ图像 与 窗 口技 术
胡晓清 陈兵
荆 门市第 一人 民医院（湖北 荆 ｆ－ｊ ４４８０００）
【摘要】探讨窗口技术在 ＣＴ图像中的应用以及对诊断的价值。
［中图分 类号 ］Ｒ８１４．４２ ［文献标识码 ］Ａ
［文章编 号］１００５—００１９｛２００７）０５—００６１—０２
血灶和梗塞灶 。还有肝脏采用窗宽 １００—２５０ＨＵ，可以显示正 常 描图像适用 ，然而 ，这些数据在 实 际工 作 中还 是不能完 全满足诊
肝内组织和肝 内高密度 的转 移灶 ；体部 软组 织增 强扫 描后 的 图 断的要求 ，比如 ，腹 部 ＣＴ图像 中 出现 某病 变组织 与周 围组织 分
根据不 同的检查 部位 和显 示要求 ，正 确设置 窗宽窗位 值 ，能 像对 比度 ，但窗范 围外 的组织结 构可能 显示不 充分或 被忽略 ，而
充分反应不 同组织解 剖结构 和病灶 表现 。一般 大窗 宽适 应 于对 用宽 窗宽 ，较小 的密度差别人 眼不能分 辨 ，在视觉上 变成均一性
比度较大的部位 ，如肺部 和骨 骼。较小 的窗宽适 用 于对 比度小 的密度 ，从而降低 分辨率 。通 常较 大 的窗 宽适 用 于对 比度较 大
扫描成像 时，为了更好 地显 示脂 肪 、肌 肉等软 组织 ，常采 用窗 宽 ３．３ 窗 口技术应建立在标准 窗 口基础 之上 所 谓标准 窗 口，就
５０—６００ＨＵ进行胶 片打 印。骨窗采用 窗宽 １０００—２０００ＨＵ，肺 窗 是机器对各种 常用 的组织设 置 的窗宽 窗位 数据 ，常用 的如头 颅
维普资讯
健康大视野 ·医学分册 ２００７年 ５月 第 ５期 Ｈｅａｌｔｈ Ｈｏｒｉｚｏｎ·Ｍｅｄｉｃａｌ Ｓｃｉｅｎｃｅ Ｆａｓｃｉｃｕｌｅ
临床 研 究
标本是保证 新生儿疾 病筛查 工作有 效开展 的关键 。深得产妇 及 家属 、医护人员 的一致好评 ，从 而预防医疗纠纷 ，值得推广使 用。 参 考 文 献 ［１］ 孙婷婷 ，毛仑 ，陶晨 ．新生儿哺乳 后采 集足跟 血最佳 时机的
的软组织 部位。通 过实 际应 用 ，窗 宽、窗 位 的使用 通 常遵循 ：宽 的部位 ，如骨 窗 。较 小 的窗 宽适 用 于对 比度 小 的软组 织 结构 。
窗宽 （４００—２０００ＨＵ）通常用于组织密度差别较大 的部位 ，如体部 窗位 除了确定 图像 的显示位置外 ，还与 图像 的亮度有关 。
器为美国 ＧＥ公司 Ｈｉｓｐｅｅｄ—ｆｘ／ｉ型螺 旋 ｃＴ，上 述部位 根据 临床 求解 出的原始 重建数 据 ，用这 样 的重建原 始数 据建 立 的图像 是
需要 ，首先进行常规部位的扫 描。扫描方 式 ：相 对静 止的部位采 模糊的 ，象素 间对 比度很小 ，人 眼很难 分辨。针对 观察 的部位 进
图像重建 ，选用特殊 的窗宽窗位显示 ，达到重 点显示 局部 病变部 技术 的选调定 直接影响组织影像 的对 比度。窗 口技术 的选调 应
位的 目的 。
以感 兴趣 区密度 中心 （即窗位 ）为重 点调 节 ，以密度 差别 选定 窗
２ 结果
宽的原则 进行改变 。一 般 窄窗 能减少 图像 的半 影效 应 ，增强 图
４３岁 。常规扫描 部位 ：分别 为 头 颅 １１００例 、颈部 ８１０例 、胸部 加图像的信息 ，而只是 等于或少 原来 图像 中已经存 在的信息。
９８０例 、腹部 ２１００例 、盆腔 ３５０例 、脊柱 ７６５例 、下肢 ３２０例 。机 ３．２ 选择合适 的窗 口技术 ＣＴ扫描后 的图像是经 过重建 过程
像 窗宽 （６０—１５０ＨＵ）。一般 软组织 窗宽 ０—６０ＨＵ，软 组织 在对 辨不清 时 ，这时候还用标准 的腹部 窗宽 窗位显示 ，可 能会造成病
比剂的作用下 ，其对 比度大大提高 ，病变组 织和周 围正 常组织界 灶 的遗漏或忽 略 ，正 确 的方 法应 该在 标准 窗宽 窗位 基础 上适 当
１２００ １６００ＨＵ：窄窗宽 （５０—３５０ＨＵ），往往用于 区分软组织密度 软组织 窗宽（Ｗ）１００ＨＵ，窗位 （Ｌ）３５Ｉ－ＩＵ。骨窗宽 （Ｗ）１２００ＨＵ，窗
接近的图像 ，如颅脑图像 中的脑 白质和脑 灰质 常用 的窗宽 是 ８Ｏ 位 （Ｌ）７ｏ０Ｈｕ。胸部纵隔窗宽 （Ｗ）３５０ＨＵ，窗位 （Ｌ）３０ＨＵ。肺 窗
