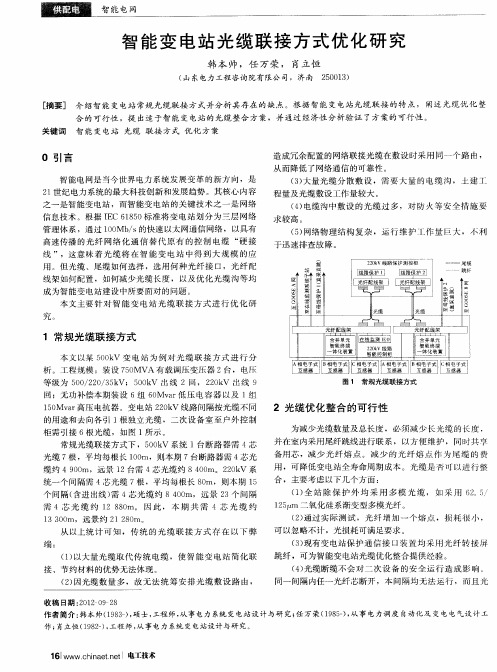

智能变电站光缆联接方式优化研究
光纤配线架
匿 螺 恻
犀
０
线路保护 Ｉ 【
线路保护 ２
跳约
垛 ＝
螂 螂
由
Ｉ光纤配线架 ｊ Ｅ 目
一
光纤配线架 Ｆ＝ ｝ 一
、
上Hale Waihona Puke ＿、 ０ ０
ｌ ｝ ｝ Ｉ
０
光缆
— —
光纤配线架
１ 常规 光 缆 联 接 方 式
为减 少 光 缆数 量及 总 长度 ，必 须 减 少 长 光 缆 的 长 度 ， 并 在 室 内采 用 尾纤 跳线 进 行 联 系 ， 以方 便 维 护 ，同 时 共 亭 备 用 芯 ，减 少 光 纤 熔 点 。 减 少 的 光 纤 熔 点 作 为 尾 缆 的 费
常 规 光缆 联接 方 式下 ，５ ０ ０ ｋ Ｖ 系统 １台断 路 器需 ４芯 光缆 ７ 根 ，平 均 每根 长 １ ０ ０ ｍ，则 本期 ７台断 路器 需 ４ 芯 光 缆约 ４ ９ ０ ０ ｍ，远 景 １ ２台需 ４ 芯 光缆 约 ８ ４ ０ ０ ｍ。２ ２ ０ ｋ Ｖ 系 统一 个 间 隔需 ４ 光缆 ７ 根 ，平 均 每根 长 ８ ０ ｍ，则 本期 １ ５
个间隔（ 含进 出线 ） 需 ４芯 光 缆 约 ８ ４ ０ ０ ｍ，远 景 ２ ３个 间 隔
用 ，可降低变电站全寿命周期成本 。光缆是否可以进 行整
合 ，主要 考 虑 以下 几个 方 面 ：
（ １ ） 全 站 除保 护 外 均采 用 多模 光 缆 ，如 采用 ６ ２ ． ５ １ ２ ５ ／ ｘ ｍ 二 氧 化硅 系 渐变 型 多模 光 纤 。
图 １ 常规光缆联接方式
１ ５ ０ Ｍｖ ａ ｒ 高 压 电抗 器 。变 电 站 ２ ２ Ｏ ｋ Ｖ 线路 间隔按 光 缆 不 同 的用 途 和去 向各 引 １ 根独 立 光 缆 ，二 次 设 备 室 至 户外 控制

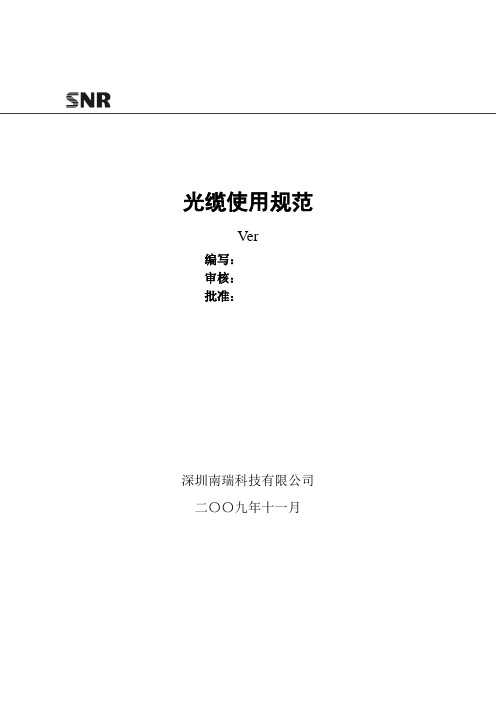

智能变电站光缆使用规范
光缆使用规范Ver编写：审核：批准：深圳南瑞科技有限公司二〇〇九年十一月文档升级说明光缆使用规范1.背景目前对于光缆的选型，由于技术协议往往没有对具体参数作明确的规定，导致设计人员在光缆选型上存在随意性，具体为：光缆为单模或多模存在随意性光缆接口类型存在随意性光缆的长度选择存在随意性为对光缆选型进行规范，现制订以下原则；一方面指导设计的光缆选型；另一方面也方便采购的订货和备料。
2.光缆基础知识介绍2.1.光缆区分单模和多模。
单模光缆只能传一种模式的光：由于其模间色散很小，传输距离有几百公里，适用于远程通讯。
一般用波长为1310nm（纳米）或1550nm的激光传输信号。
一般内径为9um，外径为125um，因此型号叫作9/125。
默认外皮颜色为黄色。
多模光纤可以传输多种模式的光：由于其模间色散较大，就限制了传输数字信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近，一般只有2公里。
一般用波长为850nm（纳米）或1300nm的激光传输信号。
按内径区分分为两种：第一种为欧洲标准，内径50um，外径125um（50/125）；第二种为美国标准，内径为，外径为125um（60/125）。
默认外皮颜色为橙色。
2.2.常用的光缆接口区分为ST、LC,FC和SC：FC：圆型带螺纹这种连接器最早是由日本NTT研制。
FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
FC头为螺帽安装，优点是防尘，固定牢固，缺点是安装时间较后几种接头时间长。
光纤连接技术在电力系统与智能电网中的应用与优化
光纤连接技术在电力系统与智能电网中的应用与优化随着信息技术的发展和电力系统的智能化需求，光纤连接技术逐渐成为电力系统与智能电网中不可或缺的一部分。
本文将重点探讨光纤连接技术在电力系统与智能电网中的应用与优化，并介绍其在提高电网可靠性、优化能源管理和实现智能化监控中的优势。
一、光纤连接技术在电力系统中的应用光纤连接技术作为一种高速、高带宽的传输介质，为电力系统提供了可靠的通信信道。
在电力系统中，光纤连接技术主要应用于以下方面：1. 高压电力线路监测：通过光纤连接技术，可以实现对高压电力线路的实时监测与故障定位。
通过光纤传感器的布置，可以监测线路温度、电流载荷、振动等参数，及时掌握线路的运行状态，为电力系统的维护和管理提供有力支持。
2. 电力设备状态监测：光纤连接技术可以实现对电力设备的状态监测，提供实时的工作参数和故障数据。
通过光纤传感器的部署，可以对变压器、开关设备等进行温度、湿度、振动等参数的监测，及时发现设备的异常情况，避免因设备故障而导致的事故发生。
3. 电力系统通信：光纤连接技术提供了高速、稳定的数据传输通道，可以满足电力系统对大数据传输和实时通信的需求。
通过光纤连接技术，可以实现电力系统各个子系统之间的数据交互和协同控制，提高电力系统的运行效率和响应速度。
二、光纤连接技术在智能电网中的应用与优化智能电网是电力系统发展的重要方向，而光纤连接技术在智能电网中的应用将发挥重要作用。
以下是光纤连接技术在智能电网中的应用与优化：1. 智能计量与远程抄表：光纤连接技术能够提供稳定高速的数据传输，可以实现智能电表的远程读取和控制。
通过远程抄表系统，能够方便地获取用户的用电参数，实时监测电力负荷情况，为电力调度和能源管理提供数据支持。
2. 分布式发电管理：随着分布式发电技术的发展，光纤连接技术在分布式电源管理中具有重要作用。
通过光纤连接技术，可以实现对分布式发电设备的实时监测和参数采集，以及对电力的输送和配送进行精确控制，提高能源利用效率和供电可靠性。
预制式光缆和电缆的选型及整合优化
预制式光缆和电缆的选型及整合优化张洁1，蔡然2（1.中国电建集团江西省电力设计院有限公司，江西南昌330096；2.国网江西省电力有限公司检修分公司，江西南昌330096）摘要：文中对传统熔接方案及多种预制型光缆进行了分析比较，对智能变电站电缆承载的用途进行分析归类，提出了优化的预制光缆连接方案和预制电缆连接方案，进一步提高了预制光缆和预制电缆连接的质量，对光缆、电缆进行了整合优化，通过优化的方案可实现二次设备的光信号、电信号的快速连接，实现设备的即插即用，缩短安装和调试周期。
关键词：智能变电站；预制光缆；预制电缆中图分类号：TM247文献标志码：B文章编号：1006-348X（2021）02-0004-060引言变电站传统光缆连接采用熔接方式，光缆熔接方案比较成熟，但工艺上比较复杂[1]。
室外光缆需要经过处理后在光纤熔接配线架（ODF）中与尾缆熔接，此过程需要专业人员及机器操作，受操作人员技术水平、设备质量及环境粉尘等因素的影响，容易形成隐患。
而且施工时如果正值夏季，由于光纤固有的热胀冷缩效应，不利于系统的长期稳定运行[2-3]。
并且熔接要求操作精细，费时费力。
变电站传统电缆连接采用屏柜内两侧均设置成端子排接线方式[4]。
传统光电缆连接方式存在施工周期长，施工质量管控困难的问题。
且传统光电缆连接方式无法适应变电站模块化建设模式，无法实现二次设备即插即用。
为实现智能变电站二次设备即插即用，目前推出采用预制式光缆、预制式电缆代替传统光缆熔接方式、电缆的端子排压接方式，光缆或电缆两端通过标准连接器相互连接实现双端预制，可以避免传统方案的种种缺陷。
预制光缆组件无需剥线熔接、预制电缆组件无需剥线压接，现场只需要简单的接插即可连通工作，可以并行施工，缩短施工周期，组网灵活，非常简便[5]。
预制光缆、电缆在工厂洁净恒温环境中批量生产并经过严格出厂检验，从生产速度、成品品质上相比较现场作业都会有很好的保证。
预制式光缆、电缆必须预先确定光缆长度，对长度测量精确度要求较高，可以采用三维技术进行光缆、电缆的优化敷设，长度测量十分精确。
220kV智能变电站设计优化创新
220kV智能变电站设计优化创新摘要：针对已建成投运的滨江220kV智能变电站，提出了智能变电站设计的创新点和亮点，并分析了智能变电站和常规变电站在效益和投资方面的差异，可为今后智能变电站工程提供借鉴。
关键词：智能变电站；优化；创新1工程概况铜陵滨江220kV变电站工程是国家电网公司确定的智能变电站第二批试点项目之一，也是安徽省第一座220kV智能变电站。
工程本期建设2台180MV A 主变压器，满足了铜陵市规划的新城区用电负荷增长的要求，改善铜陵市电网结构，提高地区供电能力及供电可靠性。
2设计创新和亮点滨江变按照无人值班智能站设计，采用了大量新技术、新设备、新材料，实现全景数据采集、高级功能应用，从主系统到辅助系统全面实现智能化。
贯彻了国网公司提倡的资源节约、环境友好、工业化设计理念。
创新亮点汇总如下：（1）220kV、110kV进出线均配置电流电压组合型电子互感器ECVT省内首次大规模采用电流电压组合型电子互感器ECVT，涵盖220kV、110kV 所有进出线间隔，为保护测控计量提供了性能优质的双A/D采样数据，测量精度高，动态范围大，减少计量回路二次损耗。
电子式电流互感器均采用罗氏线圈＋低功率线圈结构，电子式电压互感器采用电容分压型。
（2）采用智能一次设备，并进行优化设计滨江变采用“一次设备本体+传感器+智能组件”方案实现一次设备的测量数字化、控制网络化、状态可视化、功能一体化、信息互动化等智能化功能。
其中与一次设备本体有安装配合的传感器尽可能与一次设备本体采用一体化设计，优化安装结构，保证一次设备运行可靠性及安全性。
（3）首次创新性的采用35kV电动手车开关柜为配合顺序控制，提高站内智能化程度，滨江变首次在35kV电压等级采用手车试验、运行位置可电动操作的开关柜，接地开关采用电动机构。
（4）设置统一的设备状态监测后台系统，实现状态检修省内首次建立220kV变电站大规模、多参量状态监测后台系统，为生产运行实现设备状态检修和智能化管理提供了后台支持和直接依据。
智能变电站二次系统优化设计及研究 1康赫然
智能变电站二次系统优化设计及研究 1康赫然摘要：在我国不断发展的过程中，由于现在的社会在持续的进步，因此需要迎合有关的工业化的需求，所以要高度重视对于智能变电站的使用。
智能变电站的使用，可以让人们更好的认识到有关的发展状况以及发展变化，通过有关的研究分析，将所得信息数字化，进而使得内部结构更加紧凑，所以智能变电站跟一般的变电站相比，是比较先进的，可以弥补之前的一些不足，还有就是，在对于有关信息的接收上，它的接收能力跟之前相比也大幅度提升，进而促进了电网系统的智能化发展。
这篇文章对于智能变电站的二次系统进行了相应的研究和讨论。
关键词：智能变电站；二次系统；优化设计引言自从第二次工业革命以来，电力在人们生产生活中得到了广泛运用，并且逐渐融入到了人们生产生活的各个领域。
无论是工业发展还是人们的生活都离不开电力。
随着第三次工业革命中的信息网络技术的发展。
人们意识到了可以将电能和信息化结合起来，这样就能在一定程度上实现电力资源的优化。
在电能的传输过程中，变电站的建设是其发展的核心要素。
变电站的主要作用是连接电力用户和发电网，常见的核心技术是在电网运行的过程中实现数字化控制。
如今在极大程度上起到了维持电网安全运行的作用。
由此可见，变电站的建设对于国家电网发展来说极其重要，这样才能更好地建设我国的智能电网。
在建设智能变电站的过程中，二次变电系统是工作人员极为重视的部分，也是实现变电站智能化建设的重中之重。
本文针对智能电网的定义以及该如何实现我国智能变电站的优化做出探讨。
1智能变电站的实质1.1什么是智能电网电力在促进社会经济发展和保障人民生活需求方面起着重要作用。
如今，电力发展对国民经济发展的影响越来越大。
为了保证我国电力运输网络的稳定运行，保证居民的安全，保证电力消费的稳定。
为了完善变电站的建设，变电站发挥网络与互联网和空间连接的作用，在电网建设过程中实现优化配置，保证电网传输的安全性和稳定性。
现今，中国经济的快速发展需要越来越多的电力，这就要求相关研究人员提高电力系统的安全性和传输稳定性，同时尝试延长我国电力网络的使用寿命，提高交通运输过程中的电网自动化水平。
某智能变电站光缆选择优化
某智能变电站光缆的选择优化摘要：对光缆的定义、种类、优缺点进行了概述，结合本工程特点，选择适合的光缆型式。
关键词：智能变电站、光缆中图分类号：tm411+.4 文献标识码：a 文章编号：概述智能变电站的特点之一是由高速光纤以太网替代传统的以太网及二次电缆。
高速光纤以太网的通信介质是光缆，用它代替传统的二次电缆。
智能变电站的另一特点是引入了电子式互感器、智能化一次设备、网络化二次设备以及dl/t860标准协议等新技术和新标准，形成了智能变电站新的三层式数据结构，改变了传统的数据信息传递方式。
智能变电站信息交互中的光缆大量使用，与控制电缆相比，其抗干扰性能有所提高，但是物理强度有所降低。
传统的光配单元通常针对通信专业定制，适用于光缆较少的场合，智能变电站的电气专业使用的光缆数量较多，而且往往对可靠性要求极高，因此有必要制定适合于智能变电站光缆型号、参数以及敷设措施，提高后期可运行维护性。
光缆型式及种类光纤典型结构：光纤裸纤一般分为三层：中心高折射率玻璃芯（芯径一般为50或62.5um）,中间为低折射率硅玻璃包层（直径一般为125um）,最外层为加强用树脂涂层。
见图2.1-1。
图2.1-1 光纤结构图光纤的基本结构主要根据一次涂层与二次涂层的相对位置划分。
通常有三种：紧套结构、松套结构、带状结构。
数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。
这个角度就称为光纤的数值孔径。
光纤的数值孔径大于光纤的对接是有利的。
不同厂家生产的光纤的数值孔径不同（at&t corning）。
光纤的种类：按光在光纤中传输模式可分为：多模光纤和单模光纤。
多模光纤的中心玻璃芯较粗（50或62.5um）,可传多种模式的光，但其模间色散较大，这就限制了传输信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近。
单模光纤的中心玻璃芯较细（芯径一般为9或10um），只能传一种模式的光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某智能变电站光缆的选择优化
摘要：对光缆的定义、种类、优缺点进行了概述，结合本工程特点，选择适合的光缆型式。
关键词：智能变电站、光缆
概述
智能变电站的特点之一是由高速光纤以太网替代传统的以太网及二次电缆。
高速光纤以太网的通信介质是光缆，用它代替传统的二次电缆。
智能变电站的另一特点是引入了电子式互感器、智能化一次设备、网络化二次设备以及DL/T860标准协议等新技术和新标准，形成了智能变电站新的三层式数据结构，改变了传统的数据信息传递方式。
智能变电站信息交互中的光缆大量使用，与控制电缆相比，其抗干扰性能有所提高，但是物理强度有所降低。
传统的光配单元通常针对通信专业定制，适用于光缆较少的场合，智能变电站的电气专业使用的光缆数量较多，而且往往对可靠性要求极高，因此有必要制定适合于智能变电站光缆型号、参数以及敷设措施，提高后期可运行维护性。
光缆型式及种类
光纤典型结构：
光纤裸纤一般分为三层：中心高折射率玻璃芯（芯径一般为50或62.5um）,中间为低折射率硅玻璃包层（直径一般为125um）,最外层为加强用树脂涂层。
见图2.1-1。
图2.1-1 光纤结构图
光纤的基本结构主要根据一次涂层与二次涂层的相对位置划分。
通常有三种：紧套结构、松套结构、带状结构。
数值孔径：
入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。
这个角度就称为光纤的数值孔径。
光纤的数值孔径大于光纤的对接是有利的。
不同厂家生产的光纤的数值孔径不同（AT&T CORNING）。
光纤的种类：
按光在光纤中传输模式可分为：多模光纤和单模光纤。
多模光纤的中心玻璃芯较粗（50或62.5um）,可传多种模式的光，但其模间色散较大，这就限制了传输信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近。
单模光纤的中心玻璃芯较细（芯径一般为9或10um），只能传一种模式的光。
因此，其模间色散很小，适用与远程通讯，稳定性要好。
按折射率分布情况分：突变型和渐变型光纤
突变型光纤中心芯到玻璃包层的折射率是突变的。
其成本低，模间色散高。
适用于短途低速通讯。
渐变型光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。
常用光纤规格：
单模：8/125um，9/125um，10/125um；
多模：50/125um，欧洲标准；62.5/125um，美国标准；
工业，医疗和低速网络：100/140um,200/230um；
塑料：98/1000um,用于汽车控制。
变电站光缆选择
3.1 多模光缆
多模光缆（Multi Mode Fiber）,芯较粗（50或62.5um）,可传多种模式的光。
但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。
因此，多模光纤传输的距离就比较近，一般只有几公里。
表3-1为多模光缆的带宽比较。
表3-1多模光缆带宽比较
3.2 单模光缆
单模光纤（Single Mode Fiber）；中心纤芯很细（芯径一般为9或10um），只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
在1310nm波长处，单模光纤的色散为零。
1310nm波长区就成了光纤通讯的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。
1310nm常规单模光纤的主要参数是由国际电信联盟ITU—T在G.652建议中确定的，因此这种光纤又称G652光纤。
表3-2单模光纤与多模光纤比较
通过表3-2可以看出，在变电站内部连接使用的光缆，一般不会超过500米，因此作为站内通信，多模光纤完全能够满足功能要求。
同时多模光纤还具有抗干扰性强、对光源的谱宽和稳定性要求较低、造价便宜等优势，因此在本变电站光缆选择中推荐使用多模光缆。
多模光缆种类比较
为适应网络通信的需要，七十年代末到八十年代初，各国大力开发大芯径大数值孔径多模光纤（又称数据光纤）。
当时国际电工委员会推荐了四种不同芯/包尺寸的渐变折射率多模光纤即A1a、A1b、A1c和A1d。
它们的纤芯/包层直径（μm）/数值孔径分别为50/125/0.200、62.5/125/0.275、85/125/0.275和100/140/0.316。
总体来说，芯/包尺寸大则制作成本高、抗弯性能差，而且传输模数量增多，带宽降低。
100/140μm多模光纤除上述缺点外，其包层直径偏大，与测试仪器和连接器件不匹配，很快便不在数据传输中使用，只用于功率传输等特殊场合。
85/125μm多模光纤也因类似原因被逐渐淘汰。
1999年10月在日本京都召开的IECSC86AGW1专家组会议对多模光纤标准进行修改，2000年3月公布的修改草案中，85/125μm多模光纤已被取消。
康宁公司1976年开发的50/125μm 多模光纤和朗讯Bell实验室1983开发的62.5/125μm多模光纤有相同的外径和机械强度，但有不同的传输特性，一直在数据通信网络中“较量”。
62.5μm芯径多模光纤比50μm芯径多模光纤芯径大、数值孔径高，能从LED 光源耦合入更多的光功率，因此62.5/125μm多模光纤首先被美国采用为多家行业标准。
如AT&T的室内配线系统标准、美国电子工业协会（EIA）的局域网标准、美国国家标准研究所（ANSI）的100Mb/s令牌网标准、IBM的计算机光纤数据通信标准等。
50/125μm多模光纤主要在日本、德国作为数据通信标准使用，至今已有18年历史。
但由于北美光纤用量大和美国光纤制造及应用技术的先导
作用，包括我国在内的多数国家均将62.5/125μm多模光纤作为局域网传输介质和室内配线使用。
自八十年代中期以来，62.5/125μm光纤几乎成为数据通信光纤市场的主流产品。
上述形势一直维持到九十年代中后期。
近几年随局域网传输速率不断升级，50μm芯径多模光纤越来越引起人们的重视。
自1997年开始，局域网向1Gb/s 发展，以LED作光源的62.5/125μm多模光纤几百兆的带宽显然不能满足要求。
与62.5/125μm相比，50/125μm光纤数值孔径和芯径较小，带宽比62.5/125μm光纤高，制作成本也可降低1/3。
因此，各国业界纷纷提出重新启用50/125μm多模光纤。
经过研究和论证，国际标准化组织制订了相应标准。
但考虑到过去已有相当数量的62.5/125μm多模光纤在局域网中安装使用，IEEE802.3z千兆比特以太网标准中规定50/125μm和62.5/125μm多模光纤都可以作为1GMbit/s以太网的传输介质使用。
但对新建网络，一般首选50/125μm多模光纤。
50/125μm多模光纤的重新启用，改变了62.5/125μm多模光纤主宰多模光纤市场的局面。
遵照上述标准，康宁公司1998年9月宣布推出两种新的多模光纤。
第一种为InfiniCor300型，按62.5/125μm标准，可在1Gb/s速率下，850nm波长传输300米，1300nm波长传输550米。
第二种是InfiniCor600型，按50/125μm标准，在1Gb/s速率下，850nm波长和1300nm波长均可传输600米。
多模光缆的种类比较见表3-3。
表3-3多模光纤种类比较
结论
通过比较，50/125um的多模光纤，其传输模的数目大约是62.5μm多模光纤中传输模的1/2.5。
这可有效降低多模光纤的模色散，增加带宽。
对850nm波长，50/125μm比62.5/125μm多模光纤带宽可增加三倍（500MHz.km比160MHz.km）。
按IEEE802.3z标准推荐，在1Gbit/s速率下，62.5μm芯径多模光纤只能传输270米；而50μm芯径多模光纤可传输550米。
从技术发展的角度看，新建变电站应该采用芯径50/125um的多模光纤，但是目前现有国内自动化厂家设备均不支持50/125um的多模光纤，并且从目前智能变电站的网络流量上来看，过程层的GOOSE与SV并网运行，其网络流量不超过100Mbit/s，因此综合考虑根据目前两种多模光纤的使用现状，确定本站使用纤径62.5/125um的多模光缆。
参考文献
[1] 陈珩. 电力系统稳态分析（第三版）. 中国电力出版社.
[2] 刘贞、殷小红. 智能变电站的实现. 科技前沿，2009，(11)。
