【CN210112554U】通信设备及其屏蔽器【专利】

合集下载

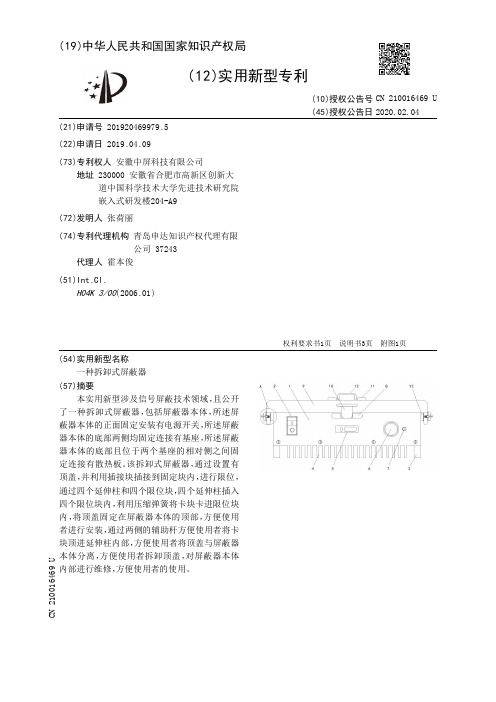

【CN210016469U】一种拆卸式屏蔽器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469979.5(22)申请日 2019.04.09(73)专利权人安徽中屏科技有限公司地址 230000 安徽省合肥市高新区创新大道中国科学技术大学先进技术研究院嵌入式研发楼204-A9(72)发明人张荷丽　(74)专利代理机构青岛申达知识产权代理有限公司 37243代理人霍本俊(51)Int.Cl.H04K 3/00(2006.01)(54)实用新型名称一种拆卸式屏蔽器(57)摘要本实用新型涉及信号屏蔽技术领域，且公开了一种拆卸式屏蔽器，包括屏蔽器本体，所述屏蔽器本体的正面固定安装有电源开关，所述屏蔽器本体的底部两侧均固定连接有基座，所述屏蔽器本体的底部且位于两个基座的相对侧之间固定连接有散热板。

该拆卸式屏蔽器，通过设置有顶盖，并利用插接块插接到固定块内，进行限位，通过四个延伸柱和四个限位块，四个延伸柱插入四个限位块内，利用压缩弹簧将卡块卡进限位块内，将顶盖固定在屏蔽器本体的顶部，方便使用者进行安装，通过两侧的辅助杆方便使用者将卡块顶进延伸柱内部，方便使用者将顶盖与屏蔽器本体分离，方便使用者拆卸顶盖，对屏蔽器本体内部进行维修，方便使用者的使用。

权利要求书1页说明书3页附图1页CN 210016469 U 2020.02.04C N 210016469U权　利　要　求　书1/1页CN 210016469 U1.一种拆卸式屏蔽器，包括屏蔽器本体（1），其特征在于：所述屏蔽器本体（1）的正面固定安装有电源开关（2），所述屏蔽器本体（1）的底部两侧均固定连接有基座（3），所述屏蔽器本体（1）的底部且位于两个基座（3）的相对侧之间固定连接有散热板（4），所述屏蔽器本体（1）的正面中部固定连接有数据接口（5），所述屏蔽器本体（1）的正面且位于数据接口（5）的右侧固定连接有电源接口（6），所述屏蔽器本体（1）的正面且位于电源接口（6）的右侧固定安装有指示灯（7），所述屏蔽器本体（1）的正面且位于数据接口（5）的顶部固定连接有固定块（8），所述屏蔽器本体（1）的顶部活动连接有顶盖（9），所述顶盖（9）的正面且位于固定块（8）的顶部固定连接有插接块（10），所述顶盖（9）的顶部固定连接有两个固定环（11），两个所述固定环（11）的相对侧之间插接有把手（12），所述屏蔽器本体（1）的两侧顶部均固定连接有限位块（13），所述顶盖（9）的底部两侧均固定连接有延伸柱（14），所述延伸柱（14）的内部活动连接有隔板（15），所述隔板（15）的两侧均固定连接有两个压缩弹簧（16），所述压缩弹簧（16）远离屏蔽器本体（1）的一端固定连接有卡块（17），所述限位块（13）的外侧中部插接有辅助杆（18），所述辅助杆（18）远离限位块（13）的一端顶部和底部均固定连接有牵拉绳（19）。

一种电子设备屏蔽装置[实用新型专利]

专利名称：一种电子设备屏蔽装置
专利类型：实用新型专利
发明人：孙天彦,张小奇,吕佳欣,罗明月,李瑶,王彬琪,毕倡源,项文田,王世峰,赵子玉,鲍美琦,韩冬,魏文净,关贺嘉申请号：CN201822170935.0
申请日：20181224
公开号：CN209449144U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子设备屏蔽装置，两个滑槽之间设置有安装架，安装架顶端与底端均焊接有滑板，安装架一侧设置有散热组件，第一散热片中部设置有第一热管，安装孔上方设置有T型管，第二散热片中部设置有第二热管，第二热管一侧设置有散热风扇，T型管底端与第一热管之间设置有连接组件，T型管底端套接有限位环，连接管底端两侧均粘接有橡胶片，本实用新型电子设备散发的热量通过第一热管传递至第二热管，再由散热风扇散热，在保证密封效果的同时提高散热效果，通过连接管连接T型管与第一热管，连接时通过弹簧片与橡胶片卡在连接的缝隙内保证密封效果，拆卸方便，易于更换电子元件。

申请人：长春师范大学
地址：130032 吉林省长春市二道区长吉北路677号
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：王程远
更多信息请下载全文后查看。

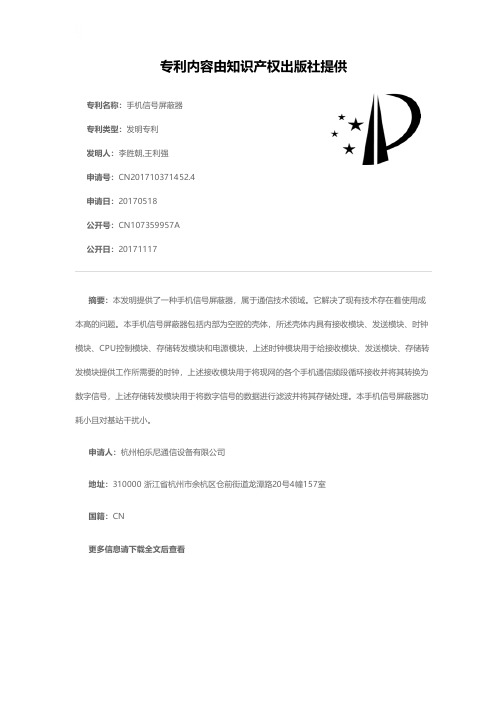

手机信号屏蔽器[发明专利]

专利名称：手机信号屏蔽器
专利类型：发明专利
发明人：李胜朝,王利强
申请号：CN201710371452.4申请日：20170518
公开号：CN107359957A
公开日：
20171117
专利内容由知识产权出版社提供
摘要：本发明提供了一种手机信号屏蔽器，属于通信技术领域。

它解决了现有技术存在着使用成本高的问题。

本手机信号屏蔽器包括内部为空腔的壳体，所述壳体内具有接收模块、发送模块、时钟模块、CPU控制模块、存储转发模块和电源模块，上述时钟模块用于给接收模块、发送模块、存储转发模块提供工作所需要的时钟，上述接收模块用于将现网的各个手机通信频段循环接收并将其转换为数字信号，上述存储转发模块用于将数字信号的数据进行滤波并将其存储处理。

本手机信号屏蔽器功耗小且对基站干扰小。

申请人：杭州柏乐尼通信设备有限公司
地址：310000 浙江省杭州市余杭区仓前街道龙潭路20号4幢157室
国籍：CN
更多信息请下载全文后查看。

一种无线通讯设备[实用新型专利]

专利名称：一种无线通讯设备专利类型：实用新型专利
发明人：李鹏飞,李鹏宁
申请号：CN201220144040.X 申请日：20120409
公开号：CN202587058U
公开日：
20121205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无线通讯设备，属于无线通讯设备技术领域，包括信号接收器、扬声器、电话听筒、耳机以及麦克风，还包括切换装置、第一解码器以及第二解码器，所述切换装置与信号接收器相连，所述第一解码器、第二解码器与切换装置相连，所述扬声器、电话听筒与第一解码器相连接，所述耳机、麦克风与第二解码器相连。

本实用新型使用了二个解码器，并加上切换装置，使得无线设备在通话或者无线播放音乐时，信号更好，声音更加流畅并增加了用户的体验感的优点。

申请人：太原优班图科技有限公司
地址：030006 山西省太原市学府街凯通大厦122号9521室
国籍：CN
更多信息请下载全文后查看。

屏蔽装置[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810946080.8(22)申请日 2018.08.20(71)申请人京信通信系统（中国）有限公司地址 510663 广东省广州市广州经济技术开发区广州科学城神舟路10号申请人京信通信技术（广州）有限公司　京信通信系统（广州）有限公司　天津京信通信系统有限公司(72)发明人丘培　卜力　(74)专利代理机构广州华进联合专利商标代理有限公司 44224代理人黄正奇(51)Int.Cl.G01R 1/18(2006.01)(54)发明名称屏蔽装置(57)摘要本发明公开了一种屏蔽装置，包括：箱体，所述箱体上设有具有开口的测试腔，所述测试腔的第一侧壁上设有第一密封部；及盖体，所述盖体包括相对的第一端和第二端，所述第一端与所述第一侧壁转动连接，所述第一端上设有能够与所述第一密封部密封配合的第二密封部；其中，当所述盖体处于第一状态时，所述第二端与所述箱体分离、使所述开口与外界连通；当所述盖体处于第二状态时，所述第二密封部与所述第一密封部密封配合、且所述盖体密封所述测试腔。

本发明的屏蔽装置，盖体能够与箱体实现紧密的配合，做到完全屏蔽，提高测试的准确性。

权利要求书2页说明书6页附图5页CN 109142815 A 2019.01.04C N 109142815A1.一种屏蔽装置，其特征在于，包括：箱体，所述箱体上设有具有开口的测试腔，所述测试腔的第一侧壁上设有第一密封部；及盖体，所述盖体包括相对的第一端和第二端，所述第一端与所述第一侧壁转动连接，所述第一端上设有能够与所述第一密封部密封配合的第二密封部；其中，当所述盖体处于第一状态时，所述第二端与所述箱体分离、使所述开口与外界连通；当所述盖体处于第二状态时，所述第二密封部与所述第一密封部密封配合、且所述盖体密封所述测试腔。

2.根据权利要求1所述的屏蔽装置，其特征在于，所述第二密封部包括相对的第三端和第四端，所述第三端上设有第一连接孔，所述第四端上设有第二连接孔，所述第一侧壁包括与所述第三端相对应的第五端及与所述第四端相对应的第六端，所述第五端上设有能够与所述第一连接孔相连通的第三连接孔，所述第六端上设有能够与所述第二连接孔相连通的第四连接孔，还包括第一转轴和第二转轴，所述第一转轴依次与所述第三连接孔和所述第一连接孔转动配合，所述第二转轴依次与所述第四连接孔和所述第二连接孔转动配合，使所述盖体能够相对所述箱体绕所述第一转轴的轴线转动。

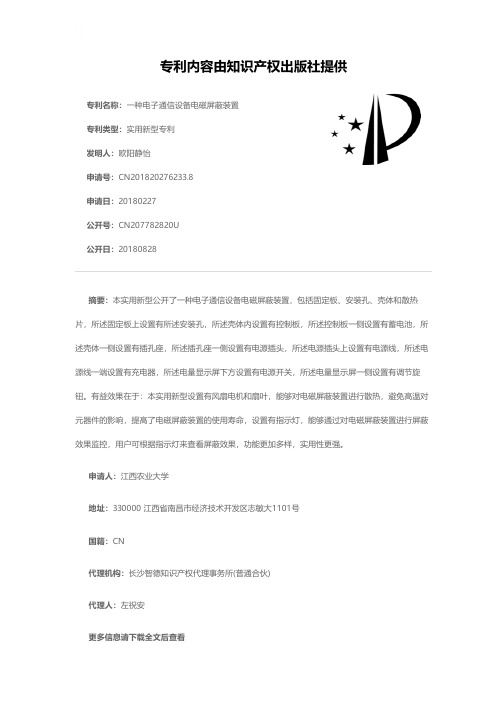

一种电子通信设备电磁屏蔽装置[实用新型专利]

专利名称：一种电子通信设备电磁屏蔽装置专利类型：实用新型专利
发明人：欧阳静怡
申请号：CN201820276233.8
申请日：20180227
公开号：CN207782820U
公开日：
20180828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子通信设备电磁屏蔽装置，包括固定板、安装孔、壳体和散热片，所述固定板上设置有所述安装孔，所述壳体内设置有控制板，所述控制板一侧设置有蓄电池，所述壳体一侧设置有插孔座，所述插孔座一侧设置有电源插头，所述电源插头上设置有电源线，所述电源线一端设置有充电器，所述电量显示屏下方设置有电源开关，所述电量显示屏一侧设置有调节旋钮。

有益效果在于：本实用新型设置有风扇电机和扇叶，能够对电磁屏蔽装置进行散热，避免高温对元器件的影响，提高了电磁屏蔽装置的使用寿命，设置有指示灯，能够通过对电磁屏蔽装置进行屏蔽效果监控，用户可根据指示灯来查看屏蔽效果，功能更加多样，实用性更强。

申请人：江西农业大学
地址：330000 江西省南昌市经济技术开发区志敏大1101号
国籍：CN
代理机构：长沙智德知识产权代理事务所(普通合伙)
代理人：左祝安
更多信息请下载全文后查看。

一种无线通讯设备的干扰检测系统[发明专利]

专利名称：一种无线通讯设备的干扰检测系统专利类型：发明专利
发明人：宫亮,宫明
申请号：CN202011134174.9
申请日：20201021
公开号：CN112491486A
公开日：
20210312
专利内容由知识产权出版社提供
摘要：本发明公开了一种无线通讯设备的干扰检测系统，包括中控模块，所述中控模块内设有预设样本数据库，所述信号采样模块的输出端与信号处理模块的输入端连接，所述信号处理模块的输出端与信号对比模块模块连接，所述信号采样模块、信号处理模块、信号对比模块与中控模块连接，所述中控模块内设有抗干扰处理模块、报警模块和时间段模块，所述时间段模块与信号采样模块连接，本发明通过利用信号采样模块采集无线通讯设备发射信号的上行信号并制成频谱图，采集集无线通讯设备发射信号的接收信号电平，使得对同一组信号具有两种采样数据，利用两种采样数据同时进行监测，使得检测效果更好，解决传统的单一采集方式，造成检测不准确的弊端。

申请人：张家港艾富精密机电技术有限公司
地址：215637 江苏省苏州市张家港市杨舍镇华昌路沙洲湖科创园内
国籍：CN
更多信息请下载全文后查看。

一种设备停机报警器[发明专利]

专利名称：一种设备停机报警器专利类型：发明专利
发明人：田野,高丽丽
申请号：CN201910983964.5申请日：20191016
公开号：CN112664182A
公开日：
20210416
专利内容由知识产权出版社提供
摘要：本发明提供一种设备停机报警器，包括主控芯片、加速度传感器模块、无线通讯模块、报警模块，还包括用于识别磁卡信息打卡模块和供电模块；所述主控芯片具有存储模块、故障监控模块、故障互通管理模块、故障信息处理模块。

当设备停机报警器发送故障时，故障监控模块能够同时向电脑终端和故障互通网内其他报警器发送故障信号，使电脑终端的工作人员和处于维修工位的维修人员同时接收到故障信息，确保在最快的时间内找到距离故障报警器最近的维修工人，采取必要的措施，防止事故的发生，避免了采用单个报警器直接与电脑终端相连的模式，需要设备将停机信号报告至终端的操作人员，终端操作人员再进行任务分配造成的维修延长和生产损失。

申请人：上海交通大学烟台信息技术研究院
地址：264003 山东省烟台市高新区科技大道69号创业大厦23楼
国籍：CN
代理机构：北京鼎德宝专利代理事务所(特殊普通合伙)
代理人：牟炳彦
更多信息请下载全文后查看。

一种移动终端屏蔽装置[实用新型专利]

专利名称：一种移动终端屏蔽装置专利类型：实用新型专利
发明人：曾永聪
申请号：CN201621299183.2
申请日：20161130
公开号：CN206181715U
公开日：
20170517
专利内容由知识产权出版社提供
摘要：本申请公开了一种移动终端屏蔽装置，包括屏蔽罩，屏蔽罩罩住安装于印刷电路板上的电子元件并焊接在印刷电路板上，屏蔽罩外部罩有焊接在印刷电路板上的结构壳件，其特征在于，屏蔽罩顶部与最高的电子元件对应位置设有凸起部，结构壳件与屏蔽罩凸起部对应位置设有凹槽。

根据本申请实施例的技术方案，通过改变屏蔽罩及其结构壳体的结构，降低了最高电子元件厚度对移动终端厚度的影响，可将移动终端做的更薄。

申请人：深圳天珑无线科技有限公司
地址：518053 广东省深圳市南山区华侨城东部工业区H3栋501B
国籍：CN
代理机构：北京汇思诚业知识产权代理有限公司
更多信息请下载全文后查看。

一种移动通信用抗干扰保护设备[实用新型专利]

专利名称：一种移动通信用抗干扰保护设备专利类型：实用新型专利
发明人：孙平,胡品松
申请号：CN201920914031.6
申请日：20190617
公开号：CN211209692U
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种移动通信用抗干扰保护设备，包括设备主体，设备主体上表面设有抗干扰天线，抗干扰天线底部连接有天线支座，天线支座底面外侧设有外围护套，设备主体上表面设有状态指示灯，侧护挡板底部设有抗干扰磁环，抗干扰磁环外侧设有高阻膜层，设备主体底部设有总控制电路，防止杂波干扰；信号采集模块设置在设备主体中心，集成芯片设置在信号采集模块底部，报警灯设置在集成芯片底部，电磁防护层设置在信号监控机构外表面，提高监控精度；传感导线固定连接在减振弹簧内侧，定位槽孔设置在传感导线外侧，导向杆设置在传感导线内侧，螺纹支柱设置在导向杆两侧。

该种移动通信用抗干扰保护设备将内接线体牢牢固定，实时监控信号。

申请人：武汉嘉讯科技有限公司
地址：430000 湖北省武汉市徐东大街福星惠誉国际城8-1栋9楼
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：郑自群
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920385824.3
(22)申请日 2019.03.25
(73)专利权人华为技术有限公司
地址 518129 广东省深圳市龙岗区坂田华
为总部办公楼
(72)发明人朱跃生　许帅　赵才军　
(74)专利代理机构北京三高永信知识产权代理
有限责任公司 11138
代理人颜晶
(51)Int.Cl.
H05K 9/00(2006.01)
H05K 5/02(2006.01)
(54)实用新型名称
通信设备及其屏蔽器
(57)摘要
本申请提供了一种通信设备及其屏蔽器，涉
及电子技术领域。

该屏蔽器可以包括：
基板，以及位于该基板上的至少一个谐振结构。

该屏蔽器中
的谐振结构可以吸收并消耗通信设备中的器件
产生的辐射，屏蔽辐射的效果较好。

并且，由于该
屏蔽器中的基板上设置有至少一个通孔，该至少
一个通孔可以用于散热，避免该通信设备中各个
器件由于热量过高而无法正常工作，提高了通信
设备中各个器件工作的稳定性。

权利要求书1页说明书9页附图12页CN 210112554 U 2020.02.21
C N 210112554
U
权　利　要　求　书1/1页CN 210112554 U
1.一种通信设备的屏蔽器，其特征在于，所述屏蔽器包括：
基板，所述基板上设置有至少一个通孔；
位于所述基板上的至少一个谐振结构，每个所述谐振结构用于吸收并消耗所述通信设备中的器件产生的辐射。

2.根据权利要求1所述的屏蔽器，其特征在于，所述谐振结构包括：吸收件以及与所述吸收件连接的消耗件；
所述吸收件用于吸收所述通信设备中的器件产生的辐射；
所述消耗件用于消耗所述吸收件吸收的辐射。

3.根据权利要求2所述的屏蔽器，其特征在于，所述吸收件为设置在所述基板上的金属图案。

4.根据权利要求2所述的屏蔽器，其特征在于，所述消耗件为电阻或电感。

5.根据权利要求2所述的屏蔽器，其特征在于，所述谐振结构包括两个所述吸收件，所述消耗件设置在两个所述吸收件之间，且分别与每个所述吸收件连接。

6.根据权利要求2所述的屏蔽器，其特征在于，所述谐振结构包括多个所述消耗件；
多个所述消耗件采用串联和并联中的至少一种方式连接。

7.根据权利要求1至6任一所述的屏蔽器，其特征在于，
所述谐振结构在所述基板上的正投影呈条状，且所述正投影的长度等于所述通信设备中的器件产生的辐射的辐射波长的1/2。

8.根据权利要求1至6任一所述的屏蔽器，其特征在于，所述基板上间隔设置有多个所述通孔，每相邻两个所述通孔之间设置有至少一个所述谐振结构。

9.根据权利要求8所述的屏蔽器，其特征在于，
多个所述通孔呈蜂窝状排布。

10.根据权利要求1至6任一所述的屏蔽器，其特征在于，所述至少一个谐振结构包括：第一谐振结构和第二谐振结构；
所述第一谐振结构和所述第二谐振结构分别位于所述基板的两侧。

11.根据权利要求10所述的屏蔽器，其特征在于，所述第一谐振结构和所述第二谐振结构在所述基板上的正投影不重合。

12.根据权利要求1至6任一所述的屏蔽器，其特征在于，所述基板由绝缘材料制成。

13.根据权利要求12所述的屏蔽器，其特征在于，制成所述基板的材料包括环氧树脂、聚四氟乙烯、聚苯乙烯、铁氧体材料或铁磁材料。

14.一种通信设备，其特征在于，所述通信设备包括：设备主体，以及如权利要求1至13任一所述的屏蔽器。

15.根据权利要求14所述的通信设备，其特征在于，所述设备主体包括：外壳，设置在所述外壳内侧的芯片和连接器，以及设置在所述外壳外侧的光模块；
所述屏蔽器位于所述光模块远离所述外壳的一侧。

16.根据权利要求15所述的通信设备，其特征在于，所述设备主体还包括：与所述屏蔽器连接的防尘门；
所述屏蔽器位于所述防尘门和所述光模块之间。

2。
