你必须了解的电热水器安装图
病理取材台-热水器安装说明
热水器的安装说明
1.将柜体进水的总阀门关紧，防止安装时管道中有水。
2.将热水器中配的安全阀装到热水器的进水口，将白色软管的一端装到安全阀的适当位置。
将两根不锈钢进水软管分别拧到进、出水口如图1所示。
注：安全阀安装时注意在内丝上缠绕生料带。
注：安全阀正常为闭合状态，白色软管接好后，用扎带或者卡箍紧住，把白色软管另一端接到实验室排水处。
白色软管接好后应处顺直状态，不要对折。
图1
3.查看柜体中原有连接管道。
识别总进水管道，与冷热水龙头连接的两根管道。
如图2
图2
4.将柜体原装的其中一根与冷热水龙头连接的管道拧开，使其与三通分离。
将连接在热水器进水口的软管接到此三通上，然后将出水口的软管通过外螺纹管拧到拆下的管道上。
如图3
图3
5..将管道及热水器安放到合适位置，将柜体总进水阀门打开，通电使用。

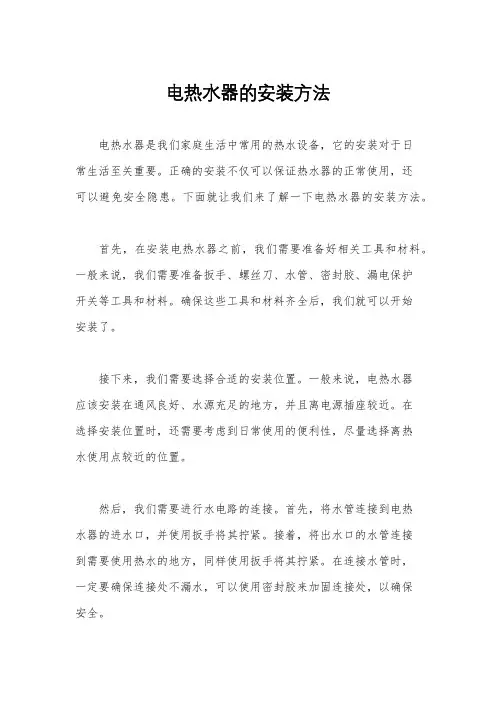

电热水器的安装方法
电热水器的安装方法电热水器是我们家庭生活中常用的热水设备，它的安装对于日常生活至关重要。
正确的安装不仅可以保证热水器的正常使用，还可以避免安全隐患。
下面就让我们来了解一下电热水器的安装方法。
首先，在安装电热水器之前，我们需要准备好相关工具和材料。
一般来说，我们需要准备扳手、螺丝刀、水管、密封胶、漏电保护开关等工具和材料。
确保这些工具和材料齐全后，我们就可以开始安装了。
接下来，我们需要选择合适的安装位置。
一般来说，电热水器应该安装在通风良好、水源充足的地方，并且离电源插座较近。
在选择安装位置时，还需要考虑到日常使用的便利性，尽量选择离热水使用点较近的位置。
然后，我们需要进行水电路的连接。
首先，将水管连接到电热水器的进水口，并使用扳手将其拧紧。
接着，将出水口的水管连接到需要使用热水的地方，同样使用扳手将其拧紧。
在连接水管时，一定要确保连接处不漏水，可以使用密封胶来加固连接处，以确保安全。
接着，我们需要将电热水器连接到电源。
首先，将电热水器的电源线插入漏电保护开关中，再将漏电保护开关插入电源插座。
在插入电源之前，一定要确保电热水器的开关处于关闭状态，以免发生意外。
最后，我们需要进行电热水器的试运行。
在确认安装完毕后，打开水源，然后打开电热水器的开关，等待一段时间后就可以感受到热水器的效果了。
在试运行过程中，需要留意是否有漏水现象，以及是否正常加热，确保电热水器的正常使用。
通过以上步骤，我们就完成了电热水器的安装。
在安装过程中，一定要注意安全，确保操作正确，避免发生意外。
希望以上内容对大家有所帮助，祝大家使用愉快！。
电热水器工艺路线图
1、取一正确型号的铭牌，使用定位工装粘贴到位 2、在内胆水管上涂抹水管螺纹密封胶
1、将扭矩枪枪头放在进出水防电墙水管上； 2、用扭矩枪将防电墙进出水管紧固到位； 1、水管紧固到位且无歪斜； 3、风批必须在头部镶进水管六角后,才能正常启动 2、检验水管是否使用正确。 开关。 1、用定扭矩扳手头部镶进水管六角后，卡到位； 2、用手旋转扳手，直到听到“咯”声响停止旋 转，表示扭矩合格。 检验机器外壳及包装底泡四周是否有泡料 1、符合扭矩要求，不要求进行重新紧 固； 2、扭矩合格机器增加盖章标识。 外壳精细化符合标准 1、气管接头内必须有密封胶垫；气管 螺纹必须紧锁在防电墙水管螺纹上； 2、充气气压要求0.6Mpa； 3、充气时间40、50、65、80、100L 分别不低于8S、10S、13.5S、16S、 20S； 4、涂泡时不要将过多的水滴在底托 上； 5、有气泡冒出的，说明防电墙漏气， 必须下线维修。
下端盖安装方向正确，无爆盖、无裂 痕
外壳无碰变形或者是划伤
1、取两个水管夹具 2、将水管夹具紧固到内胆水管上
1、上水管工装时不要将内胆塑料袋撕 破； 2、工装拧紧,保证工装接触到内胆外 壁。
1、取一组壁挂螺栓物料（螺栓、垫片、胶垫） 2、将三种物料安装顺序放置到位 3、取一喷粉好的外墙壁挂，将预装好的螺栓组件 放置在外墙壁挂孔内 4、将预装好的组件整齐放置 1、取一预装好的壁挂组件 2、确定壁挂的紧固方向后，使用风批将变故紧固 到位（注意滑丝） 1、取一包装下垫层，将下垫层放置在线体 2、将打好壁挂的内胆、外壳组件正向放置在下垫 层上 1、取一根指示等线 2、取一紧固螺栓，将螺栓套一梅花状垫圈，从外 壳孔由内向外穿入 3、将指示灯线的梅花状端子套在紧固螺栓上 4、在螺栓上套一螺母，拧上丝
电热水器售后安装、维修指引
基本工作原理
机器使用电热元件发热，目前常用的是不锈钢电热管， 依流体热力学原理， 热水比重小则上升， 冷水比热重大则 下沉， 所以内胆里面的水会出现明显的冷热分层，上层水 温高，电热管加热面以下的水温都会较低。依靠进水压力， 将热水从内胆顶部的出水管排出， 再通过混水阀， 将热水 与冷水混合至适当的温度进行使用。这也是我们通常所说的 “顶水法”。
C5-2.0kw发热管装配示意图 13*13方头螺栓 限温器安装支架 C5发热管2.0kw 搪瓷内胆硅胶圈 法兰压板 六角螺母 出水管 弹簧垫片
圆形内胆 排污口 出水口 进水口
技术支持中心培训小组
镁棒 阴极保护
原理： 内胆漏水的原因一般是内胆钢板受腐蚀而形成微孔，为了保 证电热水器内胆的使用寿命和软化水质， 最有效的方式就是对其 进行阴极保护。 所谓阴极保护就是指人为地制造一个牺牲阳极来 进行保护方法，附加的金属受腐蚀而融解， 内胆因得到电子而不 被腐蚀。 镁棒作为消耗件，应定期进行检查并更换，检查更换周期建 议为一年，用户可拨打服务热线预约购置更换，这样可有效延长 热水器的使用寿命。
热 水
冷 水
技术支持中心培训小组
二、电热水器的主要部件介绍
. 内胆 . 漏保电源线 . 超温保护器（过热保护器） . 75度温控器（用于机械调温） . 加热管 . 镁棒 . 安全阀 . 电路板
技术支持中心培训小组
• 内胆
内胆是储水式电热水器最重要的组成部件，其质量的好坏 直接关系到产品的使用寿命，并且一旦在产品中出现内胆故障 （内胆漏水）是无法维修的。 我司现在的内胆种类有很多，按照整机的安装方式来分， 有卧式内胆和立式内胆。 如果按照内胆的形状来分， 有单胆型 和双胆型。 额定容量包括：5L、10L、15L、25L、35L、40L、50、 60L、80L、100L、150L、200L、250L、300L内胆。
海尔 ES60H-GD5(A)U1 60升健康抑菌横式电热水器 使用说明书
热水器使用说明书型号ES60H-GD5(A)U1• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.1.2. 电气原理图1 1.2. 技术数据11.2.1. 技术数据12. Wi-Fi 连接3 2.1. 应用下载3 2.2. 绑定流程32.2.1. 绑定流程33. 使用说明5 3.1. 注意事项5 3.1.1. 电气方面5 3.1.2. 使用方面7 3.1.3. 维护方面12 3.2. 安装指南12 3.2.1. 装箱单12 3.2.2. 安装注意事项12 3.2.3. 安装方法12 3.3. 控制面板15 3.3.1. 控制面板153.3.2. 功能介绍154. 售后服务17 4.1. 用户须知17 4.1.1. 用户须知17 4.2. 清洗保养17 4.2.1. 清洗保养17 4.3. 疑难解答18 4.3.1. 疑难解答18 4.4. 保修说明18 4.4.1. 保修说明18 4.5. 一键报修191. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍注：本示意图仅供参考！注：以上参数允许误差范围为±10%。
1.1.2. 电气原理图1.2. 技术数据1.2.1. 技术数据型号a1（mm）b1（mm）c1（mm）d1（mm）ES60H-GD5(A)U1755455100430ES80H-GD5(A)U1825480100465产品型号ES60H-GD5(A)U1ES80H-GD5(A)U1容量（L）6080净重（kg）2024额定功率（W）33003300能效等级1级1级热水输出率80%75%24小时固有能耗系数0.60.6额定电源220V~ 50Hz220V~ 50Hz额定压力（MPa）0.80.8额定温度（℃）7575防水等级IPX4IPX4注：以上参数(重量)允许误差范围为±10%。
即热式电热水器结构及安装注意事项
输出热水
即热式电热水器-工作原理（速热）
夏季模式，内胆发热管不工作。
用户打开热水花洒
水流量传感器检测到 水流信号
主板根据水流量、进出水温度、 设置温度，通过可控硅调整加热体 的工作电压，进而控制加热体的功率
加热体加热自来水
输出热水
即热式电热水器-工作原理（速热）
冬季模式，不使用热水时内胆发热管工作（发热体不工作），使用热水时发热体工作（内胆发热管
温升
17.86 20.41 23.81 28.57 35.71 47.62 15.18 17.35 20.24 24.29 30.36 40.48 9.82 11.22 13.10 15.71 19.64 26.19
出水水温
27.86 30.41 33.81 38.57 45.71 57.62 25.18 27.35 30.24 34.29 40.36 50.48 19.82 21.22 23.10 25.71 29.64 36.19
安装关键点-选择合适的钻头钻孔
正 确 安 装
钻孔前，用钻头和膨胀螺栓的尾部进行对比，直径一样的 钻头适合钻孔； 或者查看说明书中的安装说明，会写有适用的钻头尺寸。
安装关键点-水路连接
正 确 安 装
附件带有限流阀，安装在机器进水接口。
部分机型是速热式电热水器，内部有内胆，需 安装附件中的安全阀，安装在机器进水接口。
即热式电热水器安装注意事项
即热式电热水器-分类
即热式
速热式
即热式电热水器-结构
即热式
搪瓷 内胆
加热体
发热管 （内胆）
电动 恒温阀
水流量 传感器
主板
速热式
聚氨酯 保温层 限温器 电源线
电热水器原理图、电路原理分析（1）
电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。
AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。
同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。
在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。
只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。
由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。
放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。
爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。
其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。
其简要控制原理如下。
主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。
S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。
采取2 0脚双列直插式扁平封装形式。
工作电压供电为5V。
1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。
快速电热水器安装方法
快速电热水器安装方法
1.选择安装位置，离水管和电源插座较近的位置最佳。
2.准备工具：水管切割器、扳手、钳子、螺丝刀等。
3.根据说明书，将固定板安装在热水器上，并将热水器安装在墙上。
4.将水管接头固定在热水器的进水口和出水口上。
5.接通电源，检查热水器是否运转正常。
6.开启水龙头，调节热水器温度和水压，检查是否能正常供水。
7.安装完毕后，需进行漏电保护测试，确保电器安装合规。
注：安装前一定要确保电器和水管正常无损伤，避免安装后因质量问题产生危险。
如果不确定安装细节可以请专业人士或售后服务人员前来安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热水这个看似极为不起眼的东西在我们的生活中一直有重要的作用，从古以来，人们都在用着不同的工具和方法来获得热水，经历了柴火，煤气，电这几个不同的阶段，在现在，电热水器是千家万户的选择，它在为我们生活带来巨大便利的同时，在我们的生活中也有一定的潜在威胁，威胁我们的生命财产安全，对于电热水器的使用，我们是需要谨慎对待的，了解电热水器安装图就显得很重要，能够很好的保护自己和家人，也能够有更加舒适的享受。
了解电热水器安装图，不仅能够让我们更加了解电热水器应该如何使用有很大的作用，而且还能够在日常的生活中根据电热水器安装图图解做一些简单的维修，也能够更加方便我们的生活。
电热水器安装图之基本篇
电热水器在我们生活中有着极为重要的作用，而且是一个不可缺少的部分，在为我们提供生活便利的同时，也有着一些对我们潜在的威胁，更好的了解电热水器，就能更好的让它为我们服务，要更好的了解电热水器，就要从基本的电热水器安装图的基本结构，在了解了这个之后，在这个基础上，就能更加好的了解更为复杂的结构，知道更加复杂的电热水器安装图图解，所以对于最基本的电热水器安装图的了解是一个基础。
在这个图中，我的们可以看到一些主要的组成部分，一是电源的接入，这个很重要，是整个机器运转的动力来源，也是安全的重要保护区域。
再就是出水口和入水口得设置，这个也是不能混淆的，再就是开关和保险阀的安装。
这些就是最基本的部分，只有在这个基础上，才能进行更加复杂的搭配。
所以了解这个是很有必要的。
电热水器安装图之拓展篇
所有的电热水器都有着基本的构造原则，但是在目前人们的要求日益多样化的条件下，出现了多种多样的电热水器，从规格到种类，都有着很多的不一样，所以其详细的电热水器安装图图解就会打不一样，但是只要我们在遵循基本原则的基础上多加思考，还是可以掌握的。
电热水器安装图之终极篇
在来接了众多的关于电热水器安装图的重要作用和大致的内容构造之后，我们就应当在日常的生活中来加以实践，比如自己安装自己家庭的电热水器，自己修理自己家的电热水器，在这个过程中你会对以上的内容有更加深刻的理解。
这样才更加方便我们的生活。
电热水器是我们日常生活中所不可或缺的，自己了解电热水器安装图是很有必要的，会有利于我们的生活。
