非开挖回扩器及联动配件连接方式示意图：
1、钻杆
2、八方连接杆
3、背母
4、八方套
5、扩孔器
6、公拉头
7、销轴 8、螺母 9、分动器 10、销轴 11、螺母 12、公拉头 13、钻杆
选配回扩器：
回扩器有切削式、挤压式、流道式、筒式、岩石扩孔器等不同种类回扩钻头，用户可根据不同地质结构选用适合的扩孔器。
也可以根据地质工况，以不同回扩器回拖多次，实现孔道达到设计要求。
切扩齿选用特殊的合金，抗冲击耐磨性好，采用分体水道设计，使筒内不进泥浆，大大减少回拖时的回扩器重量，降低钻机负荷，根据不同施工工况可更换不同口径的喷水口。
挤扩式回扩器：
分动器一体回扩器：
筒式回扩器：
流道式（铸件）回扩器：
切削式回扩器：
岩石扩孔器：。
定向钻施工方案精选全文完整版
可编辑修改精选全文完整版1.工程概况本拉管工程分为河滨路污水干管及文州路污水干管管网两处，主要包括de600聚乙烯HDPE实壁管、de500聚乙烯HDPE实壁管、de300聚乙烯HDPE 实壁管、de300聚乙烯HDPE双壁波纹管,全线共1550m,其中拉管部分1520m；河滨路污水干管管网总长度874.2m，主干管d600全长844.2m,支管全长30m,其中支管为开挖埋管施工，全线检查井28座。
文州路污水干管管网总长675.8m，主干管d500全长525.8m,支管全长150m,全线检查井20座。
管材环钢度≥8KN/㎡，管道接口采用热融连接。
2.编制依据（1）利辛县城污水管道工程施工图纸；（2）设计图纸及施工业务洽谈内容纪要；（3）利辛县城污水管道工程岩土勘察报告；（4）利辛县城污水管道工程实施性施工组织设计；（5）《排水管道定向钻进敷设施工及验收规范》；3．工程地质3.1工程地质场地宏观地貌为黄淮冲积平原，微地貌单元属黄泛淤积；文州路污水干管地面标在28.1～28.7米间，平均28.4米，最大高差约0.6米。
河滨路污水干管地面标在30.2～28.2米间，平均29.2米，最大高差约2米。
场地内由第四纪冲积物堆积而成，主要由素填土、粘性土、粉砂构成。
①土层为素填土（Ｑ4ml+pl），②层粉质粘土、③层粉土、④层粉砂，②～④土层为第四纪上更新世地层（Ｑ3al+pl）。
①素填土层：全场地分布。
最薄处为0.40米。
最厚处为0.80米。
平均厚度为0.56米。
表层夹砖渣及石子，灰黄色，稍湿，软塑-可塑状态，高-中压缩性土。
②粉质粘土层：全场地分布。
最薄处为3.60米，最厚处为7.20米，平均厚度为5.90米。
灰黄色，湿，可塑状态，中压缩性土，含少量铁锰结核，夹砂礓。
③粉土层：全场地分布。
最薄处为1.00米，最厚处为3.60米，平均厚度为2.30米。
棕黄-褐黄色，湿，中密状态，中压缩性土，含少量铁锰结核，局部夹粉质粘土薄层。

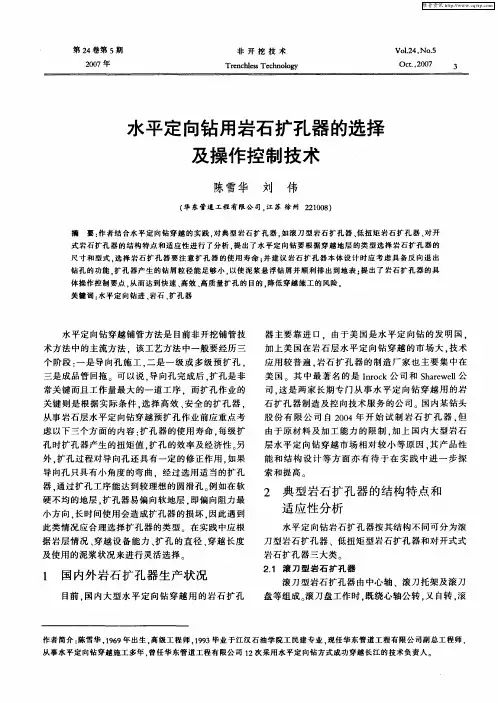

水平定向钻用岩石扩孔器的选择及操作控制技术
层水 平 定 向钻 穿越 市场 相对 较 小 等原 因 ． 产 品性 其
能 和结 构 设计 等 方 面 亦 有 待 于在 实 践 中进 一 步 探 索和 提高 。
２ 典 型岩 石 扩 孔 器 的结 构 特 点 和 适 应 性 分 析
水 平定 向钻岩 石扩孔 器按 其结构 不 同可分为 滚 刀 型岩石 扩孔 器 、低扭 矩 型岩石 扩孔器 和对 开式式 岩石 扩孔 器三 大类 。
开式 岩 石 扩 孑 器 ． Ｉ 开式 岩石 扩 孑 器 和 ＨＤＸ Ｌ ＴＣ 对 Ｌ
对 开式岩 石扩孑 器 三大类 Ｌ
２３１ Ｔ 对 开 式 岩 石 扩 孔 器 ．． Ｍ
孔 时 扩孔器 产生 的扭矩值 ． 扩孔 的效 率及经 济性 。 另
外． 扩孔 过程对 导 向孔还具 有一 定的修 正作 用 ． 如果 导 向孔 只具有小 角度 的弯 曲 ．经过 选用 适 当的扩孔 器． 通过 扩孔工 序能 达到较 理想 的圆滑 孔 。 如在软 例 硬 不均 的地层 ． 扩孔器 易偏 向软地层 ． 即偏 向阻力最 小方向． 长时 间使 用会 造成 扩孔器 的损 坏 ． 因此 遇到 此类 情况 应合理选 择 扩孔器 的类 型 在 实践 中应根 据 岩层情 况 、 穿越 设 备 能力 、 孔 的直 径 、 扩 穿越 长 度
陈 雪华 刘 伟
（ 东 管道 工 程 有 限公 司 ， 苏 徐 州 ２ １０ ） 华 江 ２０ ８
摘
要 ： 者 结 合 水 平 定 向钻 穿 越 的实 践 ． 典 型 岩石 扩 孔 器 ， 滚 刀 型 岩 石 扩孔 器 、 扭 矩 岩 石 扩 孔 器 、 开 作 对 如 低 对
式 岩 石 扩孔 器 的结 构 特 点 和 适 应 性 进 行 了分 析 ． 出 了水 平 定 向钻 要 根 据 穿 越 地层 的类 型选 择 岩 石 扩 孔 器 的 提
水平定向钻施工方案完整版
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。见示意图二：预扩孔和示意图三：回拖管线。
泥浆配制
由于穿越经过地层主要是圆砾、卵石、花岗岩、板岩。对泥浆的要求比较高，为克服对付这种不利因素，我们将采取以下措施：
1)水源采取就近从河道中取水，用水泵输送至水罐内，在水罐中沉淀、过滤后配浆。
2)按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。
3)为了确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装置。
水平定向ห้องสมุดไป่ตู้施工方案
水平定向钻施工方案
1.施工设备：
水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土
2.穿越施工流程
测量放线→钻机场地布置→钻机安装调试→钻导向孔→扩孔→洗孔→回拖→清理场地
3.测量放线
根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。
5.水平定向钻施工的特点：
定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
(完整版)水平定向钻施工方法
本工程水平定向钻施工，非开挖穿越管材选用DN500PE管。
4.3.1水平定向钻穿越施工工艺流程图4-4 水平定向钻施工工艺流程图4.3.2水平定向钻施工场地布置PE管水平定向钻穿越部位，在管道的起点设置一个工作坑，在管道的终点设置一个接收坑，并在管道发送一端布置泥浆制作系统及管道发送系统。
工作坑图4-5 水平定向钻施工布置图4.3.3测量放线（1）根据施工图要求的入土点、出土点坐标放出钻机安装位置线，入土点、出土点位置放线时左右偏差不超过20cm，沿管轴线方向误差不超过40 cm，并做出明显标记。
（2）从出土点到回拖管线路必须保持直线。
4.3.4工作坑开挖开坑前要认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施。
工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定，施工时用水准仪测量控制。
4.3.5钻机就位由拖车头牵引钻机进入工作场，根据穿越中心线及入土角，调整钻机就位，钻机就位后，控向室相应就位。
钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定，钻杆中心与管道轴线应一致。
确定拉管机方位后，固定好钻孔机。
此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角不超过150。
钻机安装好后，试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度。
钻机的安装质量和稳固性的好坏是成孔质量好坏的关键，因此必须认真细致的反复进行，直至符合要求后进入下道工序。
4.3.6泥浆系统泥浆系统主要由回收循环罐、储浆配浆罐、砂泵、泥浆除砂清洁器、泥浆除泥器、卧式沉降离心机、搅拌器、射流剪切混浆等装置组成，为钻机设备提供满足要求的的泥浆。
将泥浆设备按工作流程顺序和使用说明书依次摆放在一起，并连接其管路、走道、护栏、电源线等。
进行设备全面检查，防止运输过程出现问题，检查完成后逐个进行单机试运。
用清水进行泥浆系统整体联合试运，并调试直至正常。
水平定向钻穿越硬质岩层大口径天然气管道正向扩孔施工工法
水平定向钻穿越硬质岩层大口径天然气管道正向扩孔施工工法摘要：在大口径天然气管道铺设过程中，水平定向钻不需要地面“开膛破肚”、管沟开挖就可以完成管道铺设，具有施工周期短、效率高、不影响交通、不破坏环境、安全性好等优点，因此在城市道路、山区、河流和地面障碍穿越中应用较为普遍，发展迅速。
然而在面对需要铺设距离长，管径大且复杂地层环境下，特别是硬度较大的岩石地层，常规的水平定向钻施工方案即用传统钻机、钻杆和扩孔器的施工方式，扩孔孔径小，效率低，本文结合具体项目实践，创新性地提出了水平定向钻穿越硬质岩层大口径管道正向扩孔施工工法，解决了传统钻机回转扩孔施工弊端，具有较好的推广应用价值。
关键词：水平定向钻硬质岩层天然气管道正向扩孔施工工法0引言随着我国经济的持续稳定发展，我国的基础设施建设工程也越来越多。
地下管线是一个城市赖以发展的“生命线”，因此地下管线的施工方案和建设水平常常标志着一个国家的基建能力和现代化水平。
传统的地下管线施工技术采用开挖施工法，这种方法对地面交通影响极大，而且由于开挖土方量大，带来的环境污染问题越来越受到人们的关注，因此在绿水青山就是金山银山的今天，从某种意义上来说这种施工方法并不适合社会的长远发展。
近些年发展迅速的非开挖技术很好弥补了这些缺点，水平定向钻属于非开挖工艺中的一种，具有施工周期短、效率高、不影响交通、不破坏环境、安全性好等优点，因此在城市道路、山区、河流和地面障碍穿越中应用较为普遍，发展迅速。
但是常规的水平定向钻施工方案即用传统钻机+钻杆+扩孔器的施工方式，扩孔孔径小、扩孔扭矩小、扩孔级差小、钻进效率低、钻杆断裂和牙轮脱落等事故多、风险大，施工速度慢、工期长，笔者在工程施工中通过实践应用、创新研究、分析总结形成了水平定向钻穿越硬质岩层大口径天然气管道正向扩孔施工工法，很好地解决了上述问题。
1工法特点及适用范围1.1 工法特点⑴本施工方法相对于常规的水平定向钻利用传统钻机、钻杆和扩孔器反向扩孔的施工方法而言，其推进动力大，钻进扭矩大，扩孔级差大，钻头抗频繁冲击能力强，尤其避免了反向扩孔时由于钻杆在预先的长距离导向孔中与周围土产生的摩擦力过大而形成了动力损失。
