北斗-GPS高精度差分定位应用—港口车辆精确定位管理解决方案
港口高精定位解决方案
港口高精定位解决方案引言概述:港口作为货物进出口的重要通道，对于船只的定位精度要求越来越高。
为了满足港口的高精定位需求，各国港口管理部门纷纷采取了一系列解决方案。
本文将详细介绍港口高精定位解决方案的五个部份，包括卫星导航系统、无人机技术、物联网技术、激光测距技术和雷达技术。
一、卫星导航系统1.1 全球卫星定位系统（GNSS）：介绍GNSS的工作原理和应用，包括GPS、GLONASS、北斗等卫星导航系统。
1.2 增强型卫星导航系统（SBAS）：介绍SBAS的原理和功能，包括WAAS、EGNOS、MSAS等系统的应用。
1.3 港口卫星导航系统的应用：详细阐述港口如何利用卫星导航系统实现船只的高精定位，包括船舶自动驾驶、船舶交通管理等方面。
二、无人机技术2.1 无人机定位系统：介绍无人机的定位技术，包括GPS、惯性导航系统（INS）、视觉定位等。
2.2 无人机在港口的应用：详细阐述无人机在港口的高精定位应用，包括航拍监测、航道勘测、货物运输等方面。
2.3 无人机技术的优势和挑战：分析无人机技术在港口高精定位中的优势和面临的挑战，如飞行安全、数据处理等。
三、物联网技术3.1 港口物联网系统：介绍港口物联网系统的组成和工作原理，包括传感器、通信网络、数据处理等。
3.2 港口物联网在定位中的应用：详细阐述港口物联网技术在船只定位中的应用，包括实时监测、船舶调度等方面。
3.3 港口物联网技术的发展趋势：分析港口物联网技术的发展趋势，如人工智能、大数据分析等。
四、激光测距技术4.1 激光测距原理：介绍激光测距技术的原理和工作方式，包括激光器、接收器和信号处理等。
4.2 港口激光测距应用：详细阐述激光测距技术在港口的高精定位应用，包括码头设备定位、船舶位置监测等方面。
4.3 激光测距技术的发展前景：分析激光测距技术在港口高精定位中的发展前景，如精度提升、设备升级等。
五、雷达技术5.1 雷达原理：介绍雷达技术的原理和工作方式，包括脉冲雷达、连续波雷达等。
北斗车辆解决方案
北斗车辆解决方案引言概述：随着北斗卫星导航系统的发展和普及，北斗车辆解决方案在交通运输行业中得到了广泛应用。
北斗车辆解决方案利用北斗卫星系统提供的定位、导航和通信能力，为车辆管理和运输监控提供了高效、精准的解决方案。
本文将从五个方面详细介绍北斗车辆解决方案的应用和优势。
一、实时定位跟踪1.1 利用北斗卫星系统实时定位车辆位置，实现全天候、全天候的监控。
1.2 提供车辆行驶轨迹回放功能，精准记录车辆行驶路线和停留点。
1.3 可以设定电子围栏功能，一旦车辆越界即可实时报警提醒。
二、远程监控管理2.1 实现对车辆的远程监控和管理，随时查看车辆状态和运行情况。
2.2 提供实时监控车辆的车速、油耗、行驶里程等数据，帮助企业进行车辆运营管理。
2.3 可以远程设定车辆的行驶路线和目的地，提高运输效率和安全性。
三、报警预警功能3.1 北斗车辆解决方案可以实现对车辆的异常报警功能，如超速、疲劳驾驶、碰撞等。
3.2 提供实时监控车辆的油量、水温、电压等参数，一旦异常即可实时报警。
3.3 可以设定定时报警功能，提醒车辆保养、维修等重要事项。
四、数据分析统计4.1 北斗车辆解决方案可以对车辆的行驶数据进行分析和统计，生成报表和图表。
4.2 提供车辆的运输轨迹、停留点、速度等数据分析，帮助企业优化运营策略。
4.3 可以对车辆的油耗、行驶里程等数据进行统计，为企业节约成本提供参考。
五、应用推广和未来发展5.1 北斗车辆解决方案已在交通运输、物流、公共服务等领域得到广泛应用。
5.2 随着北斗卫星导航系统的不断完善和发展，北斗车辆解决方案将迎来更广阔的发展空间。
5.3 未来，北斗车辆解决方案将进一步融合人工智能、大数据等技术，为车辆管理和运输监控提供更加智能化、高效化的解决方案。
结语：北斗车辆解决方案的应用不仅提高了车辆管理和运输监控的效率，还为交通运输行业带来了更多的发展机遇。
随着技术的不断进步和创新，北斗车辆解决方案将在未来发展中发挥更加重要的作用，为交通运输行业的智能化和现代化发展做出更大的贡献。
北斗导航系统在交通运输领域的应用研究
北斗导航系统在交通运输领域的应用研究概述随着科技的发展和创新，全球定位系统（GPS）在交通运输领域的应用越来越广泛。
作为我国自主研发的卫星导航系统，北斗导航系统在交通运输领域的应用也日益重要。
本文将重点探讨北斗导航系统在交通运输领域的应用研究，包括智能交通管理、车辆定位与监控、行车导航与路径规划等方面。
一、智能交通管理智能交通管理是通过车辆与交通基础设施之间的信息交互，以提高交通运输效率和安全性为目标的管理方式。
北斗导航系统的应用为智能交通管理提供了更加精确和可靠的定位数据，从而提高了交通管理的效能。
例如，在交通拥堵的情况下，利用北斗导航系统的定位数据，可以实时掌握交通状况并根据情况调整信号配时，以优化交通流。
此外，利用北斗导航系统的数据，交通管理部门还可以进行交通事故分析和模拟仿真，从而提前预防和应对交通事故，确保交通安全。
二、车辆定位与监控车辆定位与监控是北斗导航系统在交通运输领域的另一个重要应用。
通过安装北斗导航系统设备，可以实时获取车辆的位置信息。
这对物流运输和快递配送等行业来说尤为重要。
利用北斗导航系统的定位数据，企业可以精确监控车辆的位置、行驶速度和行为，确保货物的安全和顺利运送。
同时，车辆定位与监控也有助于提高货物配送的效率和减少成本，通过实时的位置信息，可以合理规划车辆的行驶路线，避免路况拥堵和时间浪费。
三、行车导航与路径规划行车导航与路径规划是北斗导航系统在交通运输领域的另一个重要应用。
现代导航系统可以根据交通状况和用户需求，为驾驶员提供最佳的行车路线和导航信息。
北斗导航系统通过提供准确的定位信息和地图数据，使得行车导航更加精确和可靠。
驾驶员可以根据导航系统的提示，合理规划行车路线，避开拥堵路段，减少行程时间和燃料消耗。
此外，行车导航系统还可以提供实时的交通状况和道路施工信息，帮助驾驶员更好地应对突发情况。
四、北斗导航系统的优势与挑战虽然北斗导航系统在交通运输领域的应用前景广阔，但也面临一些挑战。
GPS、北斗系统与车辆定位管理原理及实现
一、GPS/北斗系统及其定位原理ＧＰＳ／全球定位系统（英语：Global Positioning System，通常简称GPS），又称全球卫星定位系统，是一个中距离圆型轨道卫星导航系统。
它可以为地球表面绝大部分地区（98%）提供准确的定位、测速和高精度的时间标准。
系统由美国国防部研制和维护，可满足位于全球任何地方或近地空间的军事用户连续精确的确定三维位置、三维运动和时间的需要。
该系统包括太空中的24颗GPS卫星；地面上1个主控站、3个数据注入站和5个监测站及作为用户端的GPS接收机。
最少只需其中3颗卫星，就能迅速确定用户端在地球上所处的位置及海拔高度；所能收联接到的卫星数越多，解码出来的位置就越精确。
该系统由美国政府于1970年代开始进行研制并于1994年全面建成。
使用者只需拥有GPS接收机即可使用该服务，无需另外付费。
GPS信号分为民用的标准定位服务（SPS，Standard Positioning Service）和军规的精确定位服务（PPS，Precise Positioning Service）两类。
由于SPS无须任何授权即可任意使用，原本美国因为担心敌对国家或组织会利用SPS对美国发动攻击，故在民用讯号中人为地加入选择性误差（即SA政策，Selective Availability）以降低其精确度，使其最终定位精确度大概在100米左右；军规的精度在十米以下。
2000年以后，克林顿政府决定取消对民用讯号的干扰。
因此，现在民用GPS也可以达到十米左右的定位精度。
GPS系统拥有如下多种优点：使用低频讯号，纵使天候不佳仍能保持相当的讯号穿透性；全球覆盖（高达98%）；三维定速定时高精度；快速、省时、高效率；应用广泛、多功能；可移动定位；不同于双星定位系统，使用过程中接收机不需要发出任何信号增加了隐蔽性，提高了其军事应用效能。
GPS系统的组成一个随着地球自转的GPS卫星星座例子。
在此例子中，可接收到的卫星数量是以北纬45°为基准，而此数量会随着时间而变动。
北斗高精度定位系统设计及其差分定位精度分析
2020.02科学技术创新许多物料厂普遍存在物料成堆存放，货车进出料场采用刷卡有一定监管过程，铲车向货车堆货缺乏监管，造成货车与铲车司机串通对物料厂造成巨大损失，物料厂24小时作业，采用人工监管手段需耗费大量人力，采用定位方式识别记录铲车的位移，可以把控物料的管理。
技术的关键是定位方式，目前市面上通用定位技术有卫星定位，WiFi 定位等，卫星定位应用最普遍，GPS 对民用领域限制，精度仅达到10m 左右，北斗定位系统可达到2.5m 的精度，配合地面基站增强定位，选用北斗可以很好的监测铲车轨迹。
1卫星定位导航原理卫星定位采用无线电测距方式，光速量级很大需要测得时延精确，卫星原子钟误差可达到每2000万光年1秒，但原子钟价格昂贵，一般用户采用石英晶振，但误差比原子钟大1万倍。
定位要指导用户经纬度与时钟，每颗卫星可测一次距离，需同时收到四颗卫星发射信号。
卫星原子钟每日通过地面校准，传播时延收到天气等多种因素影响[1]。
采用单纯卫星定位精度只能到米级，卫星定位收到多种因素影响产生误差，卫星轨道误差的影响对定位精度影响最大。
可采用差分定位技术，在已知精确坐标点建立地面观测基站，通过卫星坐标得到坐标数据，与已知数据插值作修正值发送终端用户，可通过修正值修正自身位置信息，使精度达到亚米级。
铲车轨迹识别系统框架RTK 差分定位技术得到广泛应用，RTK 是实时动态差分测量技术，可以测得观测站指定坐标系中三维定位结果，最早应用于GPS 高精度定位，在北斗高精度定位中得到快速推广。
基准站将测得载波相位值通过广播发送终端用户，采用动态差分算法求得与基准站相对位置，根据坐标值求得用户瞬时坐标位置，可以通过无线电台进行数据的广播。
RTK 技术的优点是误差可达厘米级，具有超高的作业效率，采用RTK 技术可达到全天候测量，其缺点是受电离层影响，卫星状况限制，基站覆盖范围受到无线通信距离影响。
实际工作中要对使用仪器设备有充分的了解，合理规划作业流程。

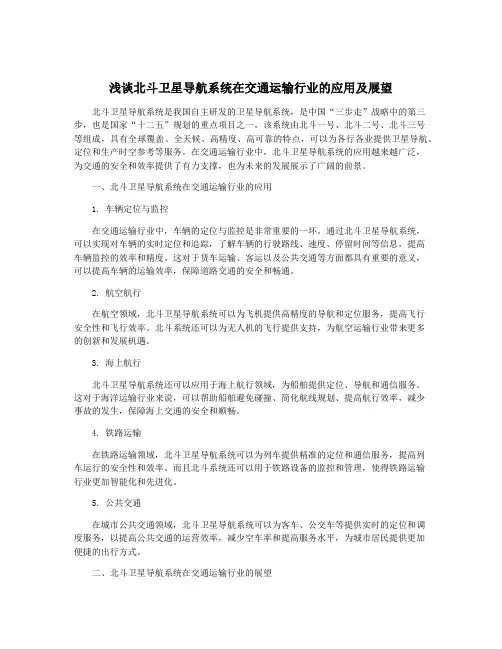

浅谈北斗卫星导航系统在交通运输行业的应用及展望
浅谈北斗卫星导航系统在交通运输行业的应用及展望北斗卫星导航系统是我国自主研发的卫星导航系统，是中国“三步走”战略中的第三步，也是国家“十二五”规划的重点项目之一。
该系统由北斗一号、北斗二号、北斗三号等组成，具有全球覆盖、全天候、高精度、高可靠的特点，可以为各行各业提供卫星导航、定位和生产时空参考等服务。
在交通运输行业中，北斗卫星导航系统的应用越来越广泛，为交通的安全和效率提供了有力支撑，也为未来的发展展示了广阔的前景。
一、北斗卫星导航系统在交通运输行业的应用1. 车辆定位与监控在交通运输行业中，车辆的定位与监控是非常重要的一环。
通过北斗卫星导航系统，可以实现对车辆的实时定位和追踪，了解车辆的行驶路线、速度、停留时间等信息，提高车辆监控的效率和精度。
这对于货车运输、客运以及公共交通等方面都具有重要的意义，可以提高车辆的运输效率，保障道路交通的安全和畅通。
2. 航空航行在航空领域，北斗卫星导航系统可以为飞机提供高精度的导航和定位服务，提高飞行安全性和飞行效率。
北斗系统还可以为无人机的飞行提供支持，为航空运输行业带来更多的创新和发展机遇。
3. 海上航行北斗卫星导航系统还可以应用于海上航行领域，为船舶提供定位、导航和通信服务。
这对于海洋运输行业来说，可以帮助船舶避免碰撞、简化航线规划、提高航行效率，减少事故的发生，保障海上交通的安全和顺畅。
4. 铁路运输在铁路运输领域，北斗卫星导航系统可以为列车提供精准的定位和通信服务，提高列车运行的安全性和效率。
而且北斗系统还可以用于铁路设备的监控和管理，使得铁路运输行业更加智能化和先进化。
5. 公共交通在城市公共交通领域，北斗卫星导航系统可以为客车、公交车等提供实时的定位和调度服务，以提高公共交通的运营效率，减少空车率和提高服务水平，为城市居民提供更加便捷的出行方式。
二、北斗卫星导航系统在交通运输行业的展望随着北斗卫星导航系统的不断完善和升级，将会有更多的新应用在交通运输领域中涌现。
港口高精度GPS应用系统-PDS
YARDMAP开发工具
Smart Yardmap Developing Tools（SYDT）工具软件是为了更好更快 地生成Yardmap而专门开发的，它是基于本公司自主知识产权的地理 信息系统（GIS）平台开发而成。 它具有以下特点： 图形显示界面，可任意放大缩小显示界面。任何对Yardmap的修改都 可通过图形化的方式立即显现出来。 为Yardmap的场地测量、数据库文件生成、修改、维护度身订制 提供交错检查工具，对每个Block，Stack，Lane的平行性以及交错进 行检查，保证每个集装箱的位置不会有重叠部分。 升级换代方便。可充分利用原有的数据。 维护方便，成本低。由于大部分工作由软件完成，用户只需提供有限 的信息就可由软件自动完成剩余的工作，成本低廉。 减少场地测量的成本。本软件在设计中充分考虑场地特点，用最少 的测点来生成YARDMAP ，从而减少测点数量，节省测量时间和费用
系统结构图
工作过程
在没有安装AGSS系统的轮胎吊上，司机操 作时需要时刻注意黄色基准线，以免轮胎 吊偏离轨道而撞车或撞箱。由于轮胎吊高 20多米，且场地上堆满集装箱，司机驾驶 室下还有吊具，因此司机精神必须高度集 中，稍不留神，就会发生事故。 安装AGSS后，系统会根据基准线，通过 高精度GPS数据和编码器数据，自动计算实 际运行轨迹与基线的偏移量，并将偏差数 据发给到PLC控制轮胎吊的变频电机进行纠 偏。为了确保系统的安全性，AGSS系统在 保证自动纠偏的同时也可以进行手动纠 偏，且轮胎吊偏离基准线超过警戒值时通 过声音和指示灯提醒司机注意。
图2－2－1监控中心站系统构成
如图2－2－1所示，电台资料通 过专网RDS将GPS数据传回道监控 中心，软件系统能以YARD MAP为 数字地图基础，在地理信息系统 平台GIS上显示出来。同时，监 控中心也可将调度系统通过RDS 将系统传送给车载终端。 调度中心系统以GIS为应用软件 平台，在此平台上建立车辆定位 管理、通信管理、调度管理三个 软件模块。 车辆定位管理模块以YARDMAP为 背景，显示车辆位置、运行轨 迹、事件报告等信息。 系统的信息数据流如图2－2－2 所示：
港口码头测量中GPS-RTK技术的应用剖析
港口码头测量中GPS-RTK技术的应用剖析港口码头测量一直是港口建设和管理中非常重要的一环，它关系着港口航道的安全、船舶的停靠和装卸作业的进行。
而随着技术的不断进步，GPS-RTK技术在港口测量中的应用越来越广泛，为港口测量工作带来了很大的便利和提升了测量的精度和效率。
本文将对GPS-RTK技术在港口码头测量中的应用进行深入剖析。
一、GPS-RTK技术的原理GPS-RTK技术是全球定位系统（GPS）与实时动态定位（RTK）技术的结合，它的原理是利用GPS卫星发射的信号对测量对象进行定位和测量。
RTK技术则是根据GPS基准站的坐标信息，再通过信号发送到移动终端，通过实时的差分校正，提高了测量的精度。
在港口码头测量中，通过设置GPS接收器和GPS基站，实现码头区域内的实时定位和测量。
在测量过程中，GPS信号通过接收器接收并记录下相应的数据，同时GPS基站不断发送坐标校正信息，实现实时动态定位。
1. 码头构筑物测量：利用GPS-RTK技术可以实现对港口各种构筑物的精确测量，包括码头、堆场、仓库等各种设施的尺寸和位置。
这对于码头的建设和维护非常重要，可以帮助码头管理部门及时了解港口设施的情况，及时制定维护和改造计划。
2. 航道测量：港口航道是船舶出入港口的重要通道，通过GPS-RTK技术可以对港口航道进行精确测量和监测。
在测量航道时，可以通过GPS-RTK技术获取水深、航道宽度等重要参数，以确保船舶的安全通航。
3. 船舶停泊位置测量：在港口码头测量中，船舶的停泊位置对于港口的航运管理至关重要，通过GPS-RTK技术可以实时、快速地测量出船舶的停泊位置，及时安排船舶的停靠和离港，提高了港口的船舶操作效率。
1. 提高测量精度：由于GPS-RTK技术具有高精度和实时性的特点，能够获取到精确的位置信息，因此可以大大提高港口测量的精度，确保测量数据的准确性。
2. 提高测量效率：相比传统的测量方法，GPS-RTK技术的实时性和自动化程度更高，可以大大提高测量效率，减少了测量工作的人力和时间成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
港口车辆精确定位管理解决方案
本文介绍北斗卫星差分定位技术来解决港口车辆高精度定位难题，包括工作原理、使用条件等。
一、背景
在全球经济一体化深入发展的今天，港口作为全球运输网络中的一个重要节点,是对外贸易进出口货物的集散中心,是国际物流供应链的重要环节和物流通道的枢纽，对区域经济的发展起着越来越重要的促进作用。
但是随着港口继续向大型化、专业化的发展，呈现出专业化程度不高、基础设施设备不厚实的现状。
自动化设备不多及物流设施设备标准化程度不高，对港口运输车辆精确定位迫切等问题已成为制约我国港口物流发展的瓶颈。
二、建设目标
为配合港口自身发展的需求，建立完善高效的集疏装卸系统，帮助港口精确了解作业车辆的位置，为统筹调度提供准确，快速的位置信息资料。
1、对港口作业车辆进行厘米级定位
2、对港口运输车辆的轨迹一目了然，各种异常行为实时报警
3、电子围栏，可以为每台在港口作业的车辆划定行驶范围，避免管理混乱
4、驾驶员不良行为驾驶行为后台实时报警，规范驾驶行为，降低作业风险
后台自动生成各种报表，如行车报表，超出围栏警戒报表，司机不良行为驾驶报表
三、解决方案
（一）北斗定位系统
依靠美国的GPS对中国的长远发展是存在巨大风险的，为此中国发展了自己的北斗卫星定位系统，用于抗衡美国的GPS。
北斗卫星导航系统是我国自行研制开发的区域性有源三维卫星定位与通信系统，是除美国的GPS、俄罗斯的GLONASS之后第三个成熟的卫星导航系统。
在交通运输行业，我国9个示范省市的8万多辆旅游包车、大客车和危险品运输车辆都安装了北斗车载终端系统，利用北斗“火眼金睛”加强对交通运输安全的监管。
在气象领域，中国气象局开展了“基于北斗导航卫星的大气、海洋和空间监测预警示范应用工程”，完成了北斗探空仪和探空系统的研发、生产任务，湖北、广东等省市北斗水汽电离层监测区域网已投入运行。
初步验证表明，基于北斗的气象应用可大幅提升传统业务水平。
据悉，我国北斗车载导航终端技术已经成熟，导航型芯片模块定位精度、测速精度、可用性等关键性能指标已与国际同类产品相当，总体性能相当于美国SIRF的第二代、第三代芯片水平，已具备进入车辆、手持设备的条件，目前正向批量生产过渡。
北斗车载的应用将逐步进入大众消费市场。
（二）、北斗—GPS高精度差分定位系统
北斗差分定位系统由一个主控站，GPS卫星，卫星接收基站，监控终端、北斗定位系统和用户端组成。
如图：
由于GPS和北斗系统是不同的定位系统，GPS接收机不能直接接收差分信息，因此必须开发兼容的用户专用定位软件。
（三）、系统设计理念
1、经济性
由于模拟系统功能的局限性，许多港口需要采购多重系统进行搭配，每一种系统只能完成其单一的功能（如数传等），一线操作人员需要使用不同的终端进行操作，在给操作带来不便的同时，也导致了资金的重复投入。
高精度差分定位系统作为一个强大的综合系统，由各种不同软硬件系统和各种不同的应用功能模块组成。
因此，整个系统除了具有完善的软件体系结构和标准的内部模块接口，还需要满足各种数据应用服务的灵活配置，提供不同类型信息查询、数据分析功能，并可以通过工作门户视图和权限管理设定不同角色视图，不仅可以给不同角色提供不同信息，也可以灵活方便的进行信息安全控制。
降低系统成本，为企业持续发展提供效益最大化。
2、可靠性
干扰严重：由于港口的业务量非常大，信道数量相对较多，普遍存在电磁干扰现象，
严重影响生产的正常运行。
高精度差分定位系统应采用高可用性结构、容错结构或其他可靠性技术。
系统主要设备（如服务器等）必需具备冗余备份、容灾防御、按需切换功能。
支持对系统自身故障的管理能力，具有自我诊断和故障定位等功能。
以及，数据采集机应该具有可靠的重传机制，防止由于系统当机影响数据的及时更新。
另外，高精度GPS定位系统需要支持各项系统运行安全性指标，包括系统信息安全性，用户信息安全性和系统软件安全性等。
3、快速反应
遇到问题时，系统能帮助调度员在最快时间内通知各相应岗位，避免使码头运输工作被迫停止和堆积堵塞等事故，造成港口的严重损失。
四、硬件设备
北斗—GPS高精度差分定位系统硬件由GPS车载主机、GPS基准站、服务器、终端查看设备（电脑或者手机）。
1、GPS车载主机是安装在车辆上的主要设备，能够精确接收北斗、GPS发送的信
号，实时传回控制中心，实现厘米级定位。
2、服务器：包括防火墙、网关、交换机，使用固定IP和端口接受数据。
3、监控端；通过连接互联网的pc端从服务器上获取数据。
4、GPS基准站：查看卫星位置、存储静态数据、实时向Internet发送差分信息。
五、系统平台
北斗—GPS高精度差分定位系统基于北斗定位系统、GPS(全球定位技术)、广域差分接收机定位算法、用户定制软件，实现了港口车辆的厘米级定位，电子围栏越出报警，司机危险驾驶行为报表。
为港口节省调度成本，提高作业效率，加快港口信息化发展。
六、应用效果
1、对港口作业车辆进行厘米级定位。
2、对港口运输车辆的轨迹一目了然，各种异常行为实时报警。
3、电子围栏，可以为每台在港口作业的车辆划定行驶范围，避免管理混乱。
4、驾驶员不良行为驾驶行为后台实时报警，规范驾驶行为，降低作业风险。
5、后台自动生成各种报表，如行车报表，超出围栏警戒报表，司机不良行为驾驶报表。
