四合一多功能气体检测仪培训资料
四合一气体检测仪 使用说明

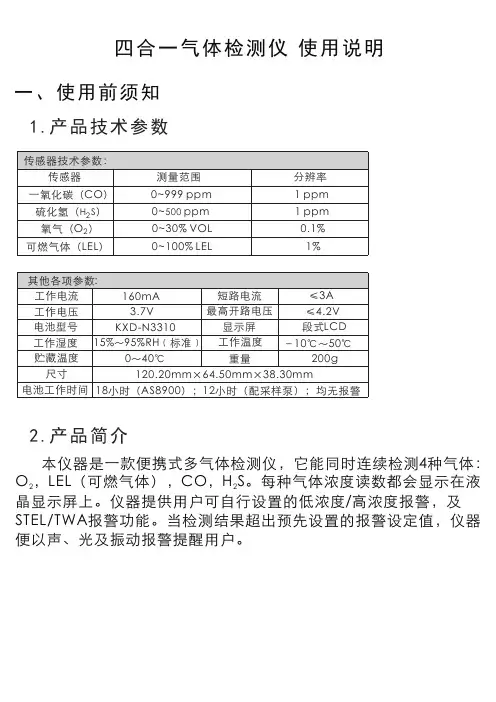

四合一气体检测仪 使用说明1.产品技术参数一、使用前须知本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体：O ，L EL（可燃气体），CO，H S。
每种气体浓度读数都会显示在液22晶显示屏上。
仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。
当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。
2.产品简介3.仪器整机视图传感器窗口AS8930采样泵连接点向下按键向上按键光报警充电接口开机/关机按键确认按键声报警液晶显示屏二、操作说明开机按住[ ]键两秒钟后松开，仪器即可开机，同时仪器发出一声蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。
之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。
关机持续按[ ]键3秒，待仪器3次蜂鸣后即可关机。
1.仪器操作背光灯,,开机后进入气体读数模式，将开始对全部四种气体（O LEL CO,H S）22度报警设定值（包括STEL/TWA报警设定值），仪器就会发出报警。
在报警状态下，仪器按一定频率就会发出低频蜂鸣（低浓度报警），高频蜂鸣（高浓度报警），光报警以及振动报警。
当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。
2.气体读数模式可前进至峰值显示模式。
在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得3.峰值显示模式4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA（时间平均暴露量极限）数值。
TWA值在每次仪器断开电源后将重新设置，而该时间基准设定为8小时。
TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。
]4在气体读数模式下，按[键次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL（短期暴露极限）在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。
便携式四合一气体检测仪（气体检测报警器）使用说明书
便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
四气体检测仪使用培训PPT
和方法
02
四气体检测仪基础知识
四气体检测仪工作原理
原理概述
四气体检测仪通过电化学或催化 燃烧等原理，对空气中的氧气、 一氧化碳、硫化氢和甲烷等气体
进行实时检测。
传感器工作流程
传感器接收到气体后，产生电化学 反应或热量变化，转化为可测量的 电信号或温度变化，最终输出气体 浓度值。
保证使用安全。
运输安全
轻拿轻放
在运输过程中，应轻拿轻放四气 体检测仪，避免剧烈振动或碰撞
导致仪器损坏。
防震、防摔
在运输过程中，应采取防震、防 摔措施，确保四气体检测仪在运
输过程中不受损坏。
防水、防尘
在运输过程中，应防止四气体检 测仪受到水、尘等物质的侵害，
以免影响仪器的正常工作。
06
培训总结与答疑
四气体检测仪使用培 训
汇报人：可编辑
xx年xx月xx日
• 培训介绍 • 四气体检测仪基础知识 • 四气体检测仪使用方法 • 四气体检测仪维护与保养 • 安全注意事项 • 培训总结与答疑
目录
01
培训介绍
培训目标
掌握四气体检测仪的 基本原理
提高安全意识，确保 工作场所安全
学会正确使用四气体 检测仪进行气体检测
电源模块
为四气体检测仪提供电力支持 。
四气体检测仪的分类和选择
便携式与固定式
根据使用场景可分为便携式和固定式四气体检测仪。便携 式适合移动检测，固定式则适用于长时间、连续监测的场 所。
量程与精度
选择时应考虑所需检测的气体种类、浓度范围以及精度要 求。不同量程和精度的四气体检测仪价格也有所差异。
品牌与认证
数据记录不完整
4合1气体检测仪中文说明书
-2-
注 意：
1. 使用前请详阅使用手册，完整了解使用、操作、保养方法。 2. 为安全起见，本检测仪应由合格人员操作维护。 3. 使用替代零件可能导致本质安全防爆失效。 4. 原厂建议使用检测仪前以气体浓度超过高警报设定点的气体
14
泵警报与泵测试
泵持续将空气吸入，如果泵停止工作或堵塞，检测仪会发出泵警报，并锁
定在泵警报状况下。显示屏显示以下画面，发出两声快速哔声，并震动，
显示屏上
和 符号闪烁。
△！ 警告：确认堵塞状况排除后再按○键确认锁定的泵警报.
当按下○键后，检测仪会自动要求执行泵浦测试。请依照使用手册中的泵测 试一节完成泵测试。如果泵测试成功完成，检测仪恢复正常工作，否则泵 警报会持续。如果泵警报持续发生，请参考使用手册中的故障与维修一节。
版本使用的电池不同，请与本公司连络. 5. 使用原厂指定的充电器充电，使用他牌充电器可能导致火灾或爆炸. 6. 充电前应将检测仪先关机. 7. 不要充完电立刻就做校正. 8. 更换锂电池组或碱性电池组可以在现场更换，但是碱性电池组内的碱性
电池必需要在没有危险的安全区域更换. 9. M5-BAT08 和 M5-BAT07 电池组内有锂电池，使用不当可能有燃烧或
successful〞（自我测试成功）. z 检测仪显示 LEL 传感器的补偿系数气体种类和 PID 传感器的补偿系数气
体种类. z 显示屏依序显示 TWA，STEL，低警报和高警报设定点.
复合式多气体检测仪使用培训课件
体积参数
仪器标配
使用说明
长按中间菱形键，约3秒，听到滴滴~提示音后，开机。长按2-3秒，可关机。
开机后，会分别显示，可燃气、氧气、一氧化碳、硫化氢的低报、高报值和测量 量程，之后进入测量界面。
测量界面
氧气含量测试
氧含量：空气中，标准氧含量约为21%。底报时证明氧含量过低易造成缺氧， 高报时证明氧含量过高易造成氧气中毒，都不事宜进行作业。其他气体底 报时应采取相关措施后，进行作业。
报警点 低:5 高:10 ppm 低:5 高:10 ppm 低:5 高:10 ppm 低:10 高:20 ppm 低:20 高:50 ppm 低:2 高:5 ppm 低:5 高:10 ppm 低:2 高:5 ppm 低:5 高:10 ppm
辽宁龙田 2019年5月
检测仪介绍
公司现在使用的此款检测仪，为四合一气体检测仪（BH4A）身躯轻巧，一手轻松掌握，高强度ABS外壳，手感舒适。 抗压防摔，密封性强，不畏雨水，更加坚固耐用，高品质材 质铸造坚韧耐磨抗摔的优势。采用 超高分贝蜂鸣报警，两级三 重报警（声、光、震动）不 易忽略， 安全性高。高、低 报警值可设置。可充电3.7v锂 电池，电池容量2000毫安， 连续工作8小时。
在对有毒有害、或性质不明的物料进行盲板抽堵作业时，应将检测仪 放置在作业区域，时时检测。
检测仪应安排专人保管，妥善保存。 检测仪使用应严格遵循，先检测，后作业的原则。
气体参数一览表
被测气体 可燃气体EX 氧气O2 硫化氢H2S 一氧化碳CO 二氧化碳CO2 一氧化氮NO 二氧化氮NO2 二氧化硫SO2 氯气CL2 氢气H2 氨气NH3
测量范围 0-100%lel 0-30%vol 0-100ppm 0-1000ppm 0-5000ppm 0-250ppm 0-20ppm 0-20ppm 0-20ppm 0-1000ppm 0-100ppm可选量程Fra bibliotek分辨率
X4便携式四合一气体检测报警仪说明书
X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量X围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表1、2、3 报警指示灯窗口7 气体感应孔4 左键8 充电口5 中键9 液晶屏6 右键2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测X围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 20%LEL 50%LEL 1%LELH2S (0~100)PPM 10PPM 20PPM 1PPMCO (0~1000)PPM 200PPM 500PPM 1PPMO2 (0~30)%VOL 19.5%VOL 23.5%VOL 0.1%VOL其他组合气体请联系公司响应时间：T＜30s指示方式：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
X-4便携式四合一气体检测报警仪说明书
X-4便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
本产品设计、制造、检定遵守以下国家标准：《爆炸性环境第1部分：设备通用要求》《爆炸性环境第4部分：由本质安全型“i”保护的设备》《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理结构功能对照表1、2、3 报警指示灯窗口7 气体感应孔4 左键8 充电口5 中键9 液晶屏6 右键检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 20%LEL 50%LEL 1%LELH2S (0~100)PPM 10PPM 20PPM 1PPMCO (0~1000)PPM 200PPM 500PPM 1PPMO2 (0~30)%VOL %VOL %VOL %VOL其他组合气体请联系公司响应时间：T＜30s指示方式：LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95% RH（无结露）工作电压：(锂电池容量2000mAh)防爆标志：Ex ib IIB T3 Gb充电时间：6h~8h待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：四、功能与操作开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
气体检测仪使用培训资料
*
XP-311型泵吸式可燃气体检测仪使用说明(操作步骤）
3、零调节 先将转换开关由BATT转至（L）挡位置，待指针稳定，确认“0”。如指针偏差于“0”时将“零”（ZERO）调节旋钮缓转，进行调节。调至“0”为止。 4、测量 A、将转换开关转至（L）档（0~10%LEL）或（H）档 （0~100%LEL）并将吸引管靠近所要检测地点来测量。 B、 感应到要测气体时，指针就会摆动，当指针稳定下来后，所指示的刻度便是气体的浓度。在检测气体时，应先转在（H）档，如指针指示在10%LEL以下时，当即转换到（L）档，以便读到更准确的数值。
扩散式气体检测仪，主要用于作业或抢险时对作业或抢险现场周围气体条件的检测。若可燃气体接近或达到爆炸下线，氧气含量过低或二氧化碳含量超标等情况出现时，则必须停止作业。
我公司使用的XP-311型泵吸式可燃气体检测仪
XP-311型泵吸式可燃气体检测仪使用说明（功能介绍1）
开机时将转换开关转至BATT位置。确认电压正常后，将转换开关转至L或H档，而进行测量。
电池腔内装四节5号干电池做仪器电源。
以金属管为标准。
使用了优良的耐腐蚀性的氟化橡胶双层管，吸附气体少，便于吸入气体。
XP-311型泵吸式可燃气体检测仪使用说明(功能介绍3）
过滤/除潮器 阻挡灰尘和水，保护传感器和微型空气泵。
XP-311型泵吸式可燃气体检测仪使用说明(操作步骤）
装入电池（必须在无气体泄露的安全地方装入）， 按照电池室内的极性（+）和（—），正确装入。 检验电池电压 将转换开关由OFF转至BATT位置，来检查电池电压，判断能否使用。
转换开关（电源及测定转换开关）
零调节旋钮
仪表刻度设有L档0~10%LEL，H档0~100%LEL及另设电池电压检验刻度。
