艾瑞德卷盘式喷灌机设计图
艾瑞德指固定式喷灌结构
艾瑞德指固定式喷灌结构艾瑞德指固定式喷灌结构？固定式喷灌除喷头外，各组成部分在长年或灌溉季节均固定不动。
干管和支管多埋设在地下，喷头装在由支管接出的竖管上。
操作方便，效率高，占地少，也便于综合利用（如结合施肥、喷农药等）和实现灌溉的自动控制。
下面艾瑞德就带大家简单了解一下。
喷灌系统利用机械和动力设备，使水通过喷头（或喷嘴）射至空中，以雨滴状态降落田间的灌溉方法。
喷灌设备由进水管、抽水机、输水管、配水管和喷头（或喷嘴）等部分组成，可以是固定式的，半固定式的或移动式的。
具有节省水量、不破坏土壤结构、调节地面气候且不受地形限制等优点，喷灌特点：a．省水：由于喷灌可以控制喷水量和均匀性，避免产生地面径流和深层渗漏损失，使水的利用率大为提高，一般比漫灌节省水量30%一50%，省水还意味着节省动力，降低灌水成本。
b.省工：喷灌便于实现机械化、自动化，可以大量节省劳动力。
由于取消了田间的输水沟渠,不仅有利于机械作业，而且大大减少了田间劳动量。
喷灌还可以结合施入化肥和农药，又可以省去不少劳动量，据统计，喷灌所需的劳动量仅为地面灌溉的五分之一。
c．提高土地利用率：采用喷灌时，无需田间的灌水沟渠和畦埂，比地面灌溉更能充分利用耕地，提高土地利用率，一般可增加耕种面积7%一10%。
d．增产：喷灌便于严格控制土壤水分,使土壤湿度维持在作物生长最适宜的范围。
而且在喷灌时能冲掉植物茎叶上尘土,有利于植物呼吸和光合作用。
另外喷灌对土壤不产生冲刷等破坏作用，从而保持土壤的团粒结构，使土壤疏松多孔，通气性好，因而有利于增产，特别是蔬菜增产效果更为明显。
e．适应性强：喷灌对各种地形适应性强，不需要像地面灌溉那样整平土地，在坡地和起伏不平的地面均可进行喷灌。
特别是在土层薄、透水性强的沙质土，非常适合采用喷灌。
此外，喷灌不仅适应所有大田作物，而且对于各种经济作物、蔬菜、草场都可以获得很好的经济效果。
喷灌具有好多优点，但是也有缺点。
主要是投资费用大，就目前条件移动式喷灌系统最便宜，亩投资也需要20-50元/亩。
艾瑞德自走式喷灌机工作原理
艾瑞德自走式喷灌机工作原理艾瑞德自走式喷灌机工作原理？指针式喷灌机，也叫电动圆形喷灌机、中心支轴式喷灌机，是一种大型自走式喷灌机具。
下面艾瑞德就带大家简单了解一下。
艾瑞德自走式喷灌机工作原理？中心支轴式喷灌机又称指针式喷灌机，是将喷灌机的转动支轴固定在灌溉面积的中心，固定在钢筋混凝土支座上，支轴座中心下端与井泵出水管或压力管相连，上端通过旋转机构（集电环）与旋转弯管连接，通过桁架上的喷洒系统向作物喷水的一种节水增产灌溉机械。
艾瑞德指针式喷灌机使干旱地区和半干旱地区的农牧业产量大副度提高，该机适于喷灌玉米、小麦、苜蓿、马铃薯、谷物、蔬菜、甘蔗等经济作物，也能喷灌果树、苗圃，还可以兼喷化肥农药和除草剂。
具有实用、先进、喷洒均匀、节能、节水和自动化程度高等特点。
圆形喷灌机对作物、地形适应性强、单机控制面积大，综合利用好，土地利用率高，适合国营农场或适度规模经营的矩形田上作业。
产品优势▷喷灌面积大，质量好。
它能够在较小的投资和短时间内灌溉千万顷土地，不需要开渠筑堤、平整土地，只需井水、河渠、湖泊等水源。
控制面积增大，降低亩投资成本。
▷高度的机械化和自动化，可使一人控制10000亩地，提高劳动生产率。
▷喷灌节水30%～50%，同时调节田间气候,灌溉均匀度达90%以上，实现增产20%～50%。
▷大型喷灌机与其它农机具配套，能实现统一灌溉、统一耕作、统一播种、统一管理、统一施肥、统一收获。
安徽艾瑞德农业装备有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。
安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

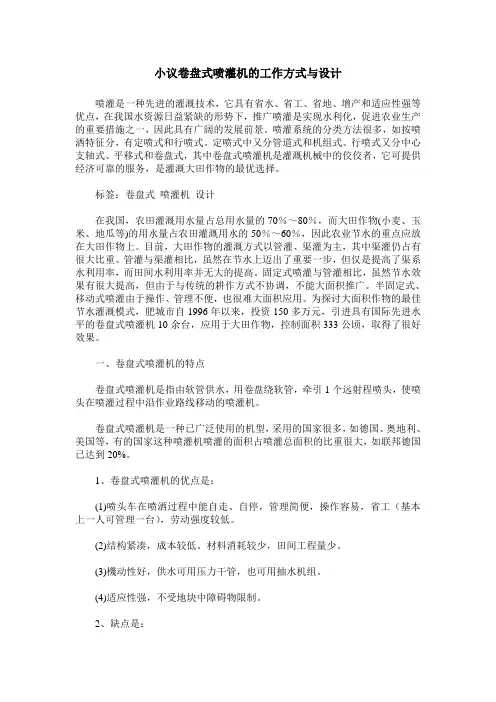

小议卷盘式喷灌机的工作方式与设计
小议卷盘式喷灌机的工作方式与设计喷灌是一种先进的灌溉技术，它具有省水、省工、省地、增产和适应性强等优点，在我国水资源日益紧缺的形势下，推广喷灌是实现水利化，促进农业生产的重要措施之一，因此具有广阔的发展前景。
喷灌系统的分类方法很多，如按喷洒特征分，有定喷式和行喷式。
定喷式中又分管道式和机组式。
行喷式又分中心支轴式、平移式和卷盘式，其中卷盘式喷灌机是灌溉机械中的佼佼者，它可提供经济可靠的服务，是灌溉大田作物的最优选择。
标签：卷盘式喷灌机设计在我国，农田灌溉用水量占总用水量的70％～80％，而大田作物(小麦、玉米、地瓜等)的用水量占农田灌溉用水的50％～60％，因此农业节水的重点应放在大田作物上。
目前，大田作物的灌溉方式以管灌、渠灌为主，其中渠灌仍占有很大比重。
管灌与渠灌相比，虽然在节水上迈出了重要一步，但仅是提高了渠系水利用率，而田间水利用率并无大的提高。
固定式喷灌与管灌相比，虽然节水效果有很大提高，但由于与传统的耕作方式不协调，不能大面积推广。
半固定式、移动式喷灌由于操作、管理不便，也很难大面积应用。
为探讨大面积作物的最佳节水灌溉模式，肥城市自1996年以来，投资150多万元，引进具有国际先进水平的卷盘式喷灌机10余台，应用于大田作物，控制面积333公顷，取得了很好效果。
一、卷盘式喷灌机的特点卷盘式喷灌机是指由软管供水，用卷盘绕软管，牵引1个远射程喷头，使喷头在喷灌过程中沿作业路线移动的喷灌机。
卷盘式喷灌机是一种已广泛使用的机型，采用的国家很多，如德国、奥地利、美国等，有的国家这种喷灌机喷灌的面积占喷灌总面积的比重很大，如联邦德国已达到20%。
1、卷盘式喷灌机的优点是：(1)喷头车在喷洒过程中能自走、自停，管理简便，操作容易，省工（基本上一人可管理一台），劳动强度较低。
(2)结构紧凑，成本较低。
材料消耗较少，田间工程量少。
(3)機动性好，供水可用压力干管，也可用抽水机组。
(4)适应性强，不受地块中障碍物限制。
艾瑞德向您推荐一种移动式滴灌系统
艾瑞德向您推荐一种移动式滴灌系统在当前节水灌溉行业中，滴灌和机械化喷灌是两种当前世界广泛流行的形式，两者各有优点和缺点。
滴灌是用水效率最高的形式，最高可达95%。
通过滴灌水施肥，即所谓水肥一体化技术，使传统的农业技术产生了革命性的变化，高产、优质、节水、节肥、环保……，将滴灌发展到极致的国家是以色列，这点大家都耳熟能详，有目共睹。
滴灌的局限性在于投资高，易堵塞，安装、维护麻烦，管理成本高等，主要应用于经济作物、宽行距作物，蔬菜、棉花、果树（葡萄、苹果、梨、枣、香蕉等）、苗木等。
大田作物不适合滴灌，但水资源极度贫乏地区可以考虑。
在中国，滴灌系统已经相当成熟，但存着更多的问题，主要表现为滴灌管相对低廉需要每年更换，以每亩需要750米滴灌带计算，材料费加人工费大致每年需要200元/亩的费用，同时造成黑色污染，另外滴灌系统无法适应大面积的机械化操作。
图1 陕西榆林市地区马铃薯滴灌与滴灌相对应的是机械化喷灌，即指针式喷灌机和平移式喷灌机。
灌溉管理成本极低，一个管理人员可看管多台机器工作。
在人工成本越来越高的今天，优势非常明显；设备寿命可达20年以上，投资成本低；指针式喷灌机爬坡能力较高，地形适应性强，可在浅山、丘陵区应用。
适合小麦、玉米、大豆、蔬菜、土豆、棉花、甘蔗、牧草等密植作物。
将机械化灌溉推广到极致的国家首推美国。
但机械化灌溉也有不少缺点，比如无法解决死角灌溉问题，用水效率相对滴灌较低，特殊作物授粉期和坐果期喷洒叶面会引起真菌等疾病。
图2-1安徽宿州喷灌机灌溉小麦在我国北方马铃薯主产区——内蒙古锡林郭勒，由于滥用喷灌导致地下水急剧下降，喷灌本来是一种节水形式，但是由于一段时间以来政府鼓励马铃薯种植，大量的荒地被开垦，地下水下降的非常厉害。
从2002年开始，多伦县马铃薯生产开始引入喷灌圈种植技术，并逐步大面积使用。
尤其在“十二五”期间，喷灌圈马铃薯种植面积迅猛增长，截至2016年底全县已有喷灌圈630余处25万亩。
艾瑞德大型喷灌机设计图
指针式喷灌机，也叫电动圆形喷灌机、中心支轴式喷灌机，该喷灌机是固定个中心点，一般中心点由四条支撑角钢通过地脚螺栓或者锚链固定在混凝土基座上。
中心点为设备整体的中心旋转机构，中心点竖管底部的90°弯头是圆形喷灌机的供水口。
水流是通过中心点竖管和旋转弯头进入主管道的，旋转弯头利用一个唇形密封垫防止管道漏水，并在中心点竖管内部旋转。
主管道将水流输送到末端灌水器——喷灌喷头，喷头对地块进行均匀喷洒。
喷灌机设备的主管道是由一系列的跨体连接而成的，跨体则是由主管道和桁架组构成。
每段跨体的长度能够通过主供水管和桁架组的增为主管道提供支撑力并保证跨体受力时的强度。
技术参数图平移式喷灌机工作原理：枢轴点的稳健结构由牢固的镀锌角架和高耐用横梁组成，集电环位于枢轴点的顶端，它将电流与水流隔离，并负责将从主面板收到的380V电压再分配到每个塔的面板处。
集电环受一个耐腐蚀的聚酯盖保护，防止其受到潮气损害。
内部集电环还有另外一个优势，就是更加易于安装和拆卸。
灵活性最大铰链式的接头允许每个桥架独立的运动，即使在倾斜度达到30%的时候，还能消除影响系统的扭力。
没有流量限制所有部件都很容易从外部接入。
安全控制当线路出现问题的时候，套筒和铝支架将会破裂开，以降低系统中水压，并自动停止枢轴。
额外的保护铝支架和橡胶套筒一起保护液体接头。
易于维护接头处橡胶套筒的更替不需要使用吊车。
独特的桁架道路设计将负重平均的分布出去，提供了主要的承重作用以及耐久性。
桁架道路接头是按照特殊的磁感应生产方式锻造的而非是焊接的，产生有抗性的小窝形状，并且降低了塔的有缺陷处的数目。
交叉固定角架最优化设计，增加了结构稳定性，吸收了由不平整土壤产生的扭力。
管喷灌系统使用的是壁厚为3mm的镀锌管，这在市场上其它型号中间是很少见的；它能够额外增加每一塔的耐蚀性，耐久性和稳定性。
内室防止压缩；轴尺具有高抵抗力；超大轴承延长了机器寿命；密闭的涡轮齿轮箱可产生巨大的扭力，可以在最困难和崎岖的土壤上仍具有抵抗力和耐久性。

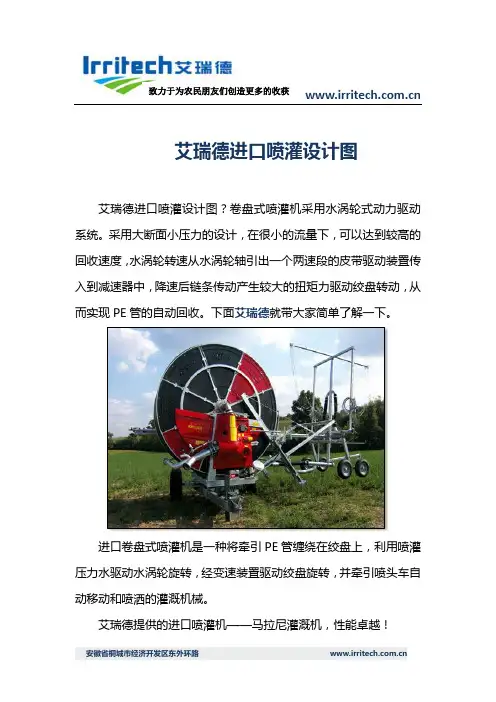

艾瑞德进口喷灌设计图
艾瑞德进口喷灌设计图艾瑞德进口喷灌设计图？卷盘式喷灌机采用水涡轮式动力驱动系统。
采用大断面小压力的设计，在很小的流量下，可以达到较高的回收速度，水涡轮转速从水涡轮轴引出一个两速段的皮带驱动装置传入到减速器中，降速后链条传动产生较大的扭矩力驱动绞盘转动，从而实现PE管的自动回收。
下面艾瑞德就带大家简单了解一下。
进口卷盘式喷灌机是一种将牵引PE管缠绕在绞盘上，利用喷灌压力水驱动水涡轮旋转，经变速装置驱动绞盘旋转，并牵引喷头车自动移动和喷洒的灌溉机械。
艾瑞德提供的进口喷灌机——马拉尼灌溉机，性能卓越！作为意大利最大、最好的卷盘式喷灌机制造商，马拉尼为其喷灌机配备了技术先进、稳定的第4代水涡轮系统（部分大机器采用第5代）。
马拉尼喷灌机所采用的扼流水涡轮装置（带内置式旁通管)，通过法兰直接与变速箱连接，代替了传统的皮带连接及外置式旁通管，采用了世界卷盘式喷灌机最先进驱动技术，使得喷灌机运行非常可靠。
马拉尼水涡轮装置是由一种特殊的铝合金材料通过自动化制造设备工艺制造而成的。
因水涡轮与变速箱为直接连接，又因该装置为内置旁通管，所以使得压力损失降低到最小，机器运转更平稳。
安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。
产品目前已销往黑龙江、内蒙古、陕西、广西、河南、河北、新疆、吉林、辽宁、宁夏、甘肃、安徽、江西、山东等省，出口项目主要集中在外蒙古、俄罗斯、哈萨克斯坦、安哥拉、马里、巴西、委内瑞拉、苏丹等国。
艾瑞德是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。
公司通过质量环境安全管理体系认证，为国家安全生产二级企业，拥有全自动化生产设备，使用ERP先进的管理软件，产品目前已经获得国家节水认证。
艾瑞德进口喷灌使用注意事项
艾瑞德进口喷灌使用注意事项艾瑞德进口喷灌使用注意事项？卷盘式喷灌机采用水涡轮式动力驱动系统，能够灌溉大面积的农田，也可以根据喷头控制喷水量的大小，以满足使用者对喷灌水量的不同要求，是农田节水灌溉的合适选择。
下面艾瑞德就带大家简单了解一下。
艾瑞德提供的进口喷灌机——马拉尼灌溉机，性能卓越！作为意大利最大、最好的卷盘式喷灌机制造商，马拉尼为其喷灌机配备了技术先进、稳定的第4代水涡轮系统（部分大机器采用第5代）。
马拉尼喷灌机所采用的扼流水涡轮装置（带内置式旁通管)，通过法兰直接与变速箱连接，代替了传统的皮带连接及外置式旁通管，采用了世界卷盘式喷灌机最先进驱动技术，使得喷灌机运行非常可靠。
艾瑞德进口喷灌使用注意事项：卷盘式喷灌机每次作业后均应按产品说明书要求进行日常维护和保养，灌溉季节结束后应排空卷盘式喷灌机内的积水，橡胶行走轮应垫离地面。
新卷盘式喷灌机或经过大修后的卷盘式喷灌机，使用前还应进行试运转。
卷盘式喷灌机运行前应对组成部件进行检查：喷头连接牢固，流道通畅，转动灵活，换向可靠，弹簧松紧适度，零件齐全；管件完好齐全，控制闸阀及安全保护设备启闭自如，动作灵活，止水橡胶质地柔软，具有弹性；量测仪表盘面清晰，指针灵敏；连接件牢固，电缆线无破损，传感部件动作灵活。
卷盘式喷灌机开始喷洒时，应缓慢开启放水阀，逐个启动喷头，并逐步调整压力至喷头压力额定值，严禁同时启动所有喷头；停止喷洒时，应逐个缓慢关闭放水阀，不得同时关闭所有喷头。
卷盘式喷灌机电器部件的接线牢固、安全、接地良好，熔体规格符合要求，仪表显示位置正确，电线、电缆线没有破损；转动部件运转灵活，操作柄杆和按钮工作可靠、灵活；润滑部位应按规定加注润滑油；灌水器安装正确、牢固；输水管道畅通；制动和保护装置安全、可靠；轮胎气压符合要求；通水试运行中，管道接头密封可靠；田间没有影响作业的障碍物。
供水和停水时，应缓慢开启和关闭卷盘式喷灌机的阀门或者给水栓。
运行时应符合：一是管道首末端压力在设计要求范围内；二是转动部件运转平稳，无异常声音；三是密封处无泄漏；四是灌水器工作正常。
对卷盘式喷灌机设计规划的几点思考
对卷盘式喷灌机设计规划的几点思考
王东兴
【期刊名称】《黑龙江科技信息》
【年(卷),期】2009(0)18
【摘要】喷灌是一种先进的灌溉技术,它具有省水、省工、省地、增产和适应性强等优点,在我国水资源let益紧缺的形势下,推广喷灌是实现水利化.促进农业生产的重要措施之一,因此具有广阔的发展前景.喷灌系统的分类方法很多,如按喷洒特征分,有定喷式和行喷式.定喷式中又分管道式和机组式.行喷式又分中心支轴式、平移式和卷盘式,其中卷盘式喷灌机是灌溉机械中的佼佼者,它可提供经济可靠的服务,是灌溉大田作物的最优选择.
【总页数】1页(P301)
【作者】王东兴
【作者单位】大庆筑安建工集团有限公司,黑龙江,大庆,163000
【正文语种】中文
【中图分类】S277.94
【相关文献】
1.卷盘式喷灌机卷盘支架机械结构的设计 [J], 李铮;韩天一;王凤娇;于兰浩
2.卷盘式喷灌机卷盘驱动负载计算与分析 [J], 顾哲;汤跃;汤玲迪;陈超
3.卷盘式喷灌机冲击式水涡轮结构参数优化 [J], 黎耀军;陈为升;严海军;张振洲
4.JP75-300型卷盘式喷灌机在农田灌溉中的应用优势 [J], 李军泉
5.卷盘式喷灌机用斜击式和切击式水涡轮外特性试验与对比分析 [J], 侯新月;汤玲迪;李浩;郎景波;邱志鹏
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
艾瑞德卷盘式喷灌机设计图
艾瑞德卷盘式喷灌机设计图，安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业。
卷盘式喷灌机是很多大型农场都会用到的一种喷灌机，在这，艾瑞德小编便给大家介绍一下艾瑞德卷盘式喷灌机设计图。
卷盘式喷灌主要由底架、卷盘、PE管、水涡轮、变速箱、速度补偿装置和喷水车组成，其工作原理是利用水压通过水涡轮、变速箱以及传动系统转动卷盘，从而带动输水管地块的一端向主机方向一端回卷，喷水行车在设定的速度下匀速往回行走，边行走边喷水，直至完成整个地块的灌溉。
卷盘式喷灌机本身不需要额外的动力，它是依靠进入系统的水压力来完成所有工作的。
卷盘式喷灌机在市场上主要销售两种机型，分别是单喷头卷盘式喷灌和多喷头桁架喷灌。
卷盘式喷灌机能够灌溉大面积的农田，也可以根据喷头控制喷水量的大小，以满足使用者对喷灌水量的不同要求，是农田节水灌溉的合适选择。
同时也适用于电厂、港口、运动场、城市绿地等需要灌溉防尘场合下的喷洒作业。
单喷头卷盘式喷灌适用范围广，JP75-300为市场上的主要机型，喷枪射程远，灌溉均匀度高，可同时灌溉多块土地，易于操作。
喷头为垂直摇臂喷头，具有喷洒均匀、压力损失小、雾化指数高等特点，主要材料是铝合金和硬化塑料，喷枪可灵活转动，使用寿命长达10年以上。
多喷头桁架喷灌采用低压式喷灌，主要用于比较娇嫩的农作物，可以避免高压喷灌下对作物和幼苗的冲击，同时起到保护土壤的作用。
涡轮由不锈钢冲压组合而成，外壳采用高强度铝合金压铸，轴封
为机械式密封，密封良好，工作效率高，耐水质腐蚀。
水涡轮的出水处有调整舌板，可实现出水和卷管的无级变速，确保回收速度均匀。
安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。
公司通过质量环境安全管理体系认证，为国家安全生产二级企业，拥有全自动化生产装备，使用ERP先进的管理软件，产品目前已经获得国家节水认证。
欢迎大家点击安徽艾瑞德农业装备股份有限公司前来咨询！。
