送电线路弧垂计算器(版权所有,仿者必究)
架空导线弧垂计算公式
架空导线弧垂计算公式：档端角度法观测弧垂
θ=arctan
l af
f
h4
4+
-
±
b=(2a
f-)2
l——档距
f——弧垂
h——高差
θ——观测角度
a——悬挂点到仪器垂直距离
α——高差角度
±——仪器近悬点较远悬点为低时，取“+”，反之取“-”
1、基础根开是指基础相临地脚螺栓几何中心之间的距离，它与塔腿主材角钢重心线重合。
2、相临两杆塔中心桩之间的距离称为档距。
3、送电线路中杆塔的水平档距为杆塔两侧档距长度之和的一半。
4、送电线路中杆塔的垂直档距为相临档距中两弧垂最底点之间的档距，决定导地线自重、冰重的档距。
5、送电线路中导线在悬点等高的情况下，杆塔的水平档距与垂直档距相等。
6、导线的最低点应力决定以后，为了使悬挂点应力不超过许用应力，档距必须规定一最大值，称为极限档距。
7、代表档距是指一个耐张段中各档距的几何平均档距。
8、杆塔的呼称高是指下层导线横担下平面到地面的高度。

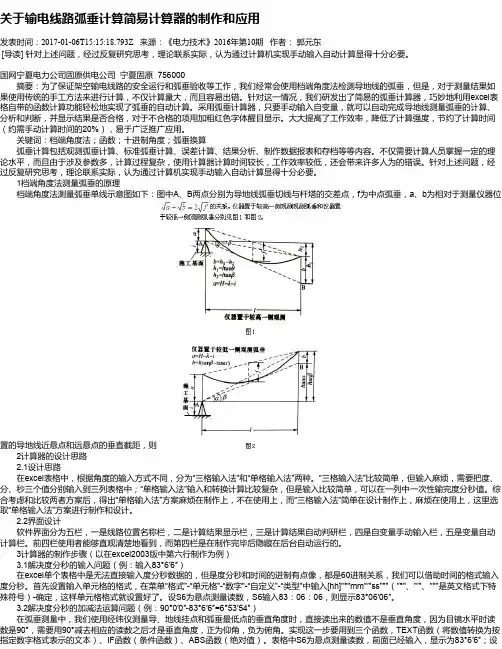

关于输电线路弧垂计算简易计算器的制作和应用
关于输电线路弧垂计算简易计算器的制作和应用发表时间：2017-01-06T15:15:18.793Z 来源：《电力技术》2016年第10期作者：郭元东[导读] 针对上述问题，经过反复研究思考，理论联系实际，认为通过计算机实现手动输入自动计算显得十分必要。
国网宁夏电力公司固原供电公司宁夏固原 756000摘要：为了保证架空输电线路的安全运行和弧垂验收等工作，我们经常会使用档端角度法检测导地线的弧垂，但是，对于测量结果如果使用传统的手工方法来进行计算，不仅计算量大，而且容易出错。
针对这一情况，我们研发出了简易的弧垂计算器，巧妙地利用excel表格自带的函数计算功能轻松地实现了弧垂的自动计算。
采用弧垂计算器，只要手动输入自变量，就可以自动完成导地线测量弧垂的计算、分析和判断，并显示结果是否合格，对于不合格的项用加粗红色字体醒目显示。
大大提高了工作效率，降低了计算强度，节约了计算时间（约需手动计算时间的20%），易于广泛推广应用。
关键词：档端角度法；函数；十进制角度；弧垂换算弧垂计算包括观测弧垂计算、标准弧垂计算、误差计算、结果分析、制作数据报表和存档等等内容。
不仅需要计算人员掌握一定的理论水平，而且由于涉及参数多，计算过程复杂，使用计算器计算时间较长，工作效率较低，还会带来许多人为的错误。
针对上述问题，经过反复研究思考，理论联系实际，认为通过计算机实现手动输入自动计算显得十分必要。
1档端角度法测量弧垂的原理档端角度法测量弧垂单线示意图如下：图中A、B两点分别为导地线弧垂切线与杆塔的交差点，f为中点弧垂，a、b为相对于测量仪器位置的导地线近悬点和远悬点的垂直截距，则2计算器的设计思路2.1设计思路在excel表格中，根据角度的输入方式不同，分为“三格输入法”和“单格输入法”两种。
“三格输入法”比较简单，但输入麻烦，需要把度、分、秒三个值分别输入到三列表格中；“单格输入法”输入和转换计算比较复杂，但是输入比较简单，可以在一列中一次性输完度分秒值。
架空线弧垂计算公式
架空线弧垂计算公式一、引言架空线是指高压电力线路、电缆线路等悬空在空中的输电线路。
在设计和施工过程中，需要进行线弧垂计算，以确保线路的安全运行。
本文将介绍一种常用的架空线弧垂计算公式。
二、线弧垂的定义线弧垂是指架空线路两个支柱间的导线在自重和外力作用下的垂直偏移量。
线弧垂的大小与线路的材料、跨距、温度和风速等因素有关。
三、架空线弧垂计算公式架空线弧垂的计算公式可以通过力学原理推导得到。
一种常用的计算公式如下：线弧垂 = (L^2 * w)/(8 * T)其中，L表示两个支柱间的跨距，w表示线路的单位长度重量，T表示线路的张力。
四、公式的解释1. 跨距（L）：跨距是指架空线路两个支柱之间的距离。
跨距的大小决定了线弧垂的大小，通常以米（m）为单位。
2. 单位长度重量（w）：单位长度重量是指线路每米长度的重量。
单位长度重量的大小与线路的材料有关，通常以千克/米（kg/m）为单位。
3. 张力（T）：张力是指线路受到的拉力。
张力的大小与线路的材料、跨距、温度和风速等因素有关，通常以牛顿（N）为单位。
五、应用示例为了更好地理解架空线弧垂计算公式的应用，下面给出一个示例。
假设某条架空线路的跨距为100米，单位长度重量为1千克/米，张力为1000牛顿。
根据上述公式，可以计算出线弧垂的大小为：线弧垂 = (100^2 * 1)/(8 * 1000) = 1.25米因此，在该示例中，线弧垂的大小为1.25米。
六、注意事项1. 在实际应用中，还需考虑其他因素对线弧垂的影响，如温度、风速等。
可以根据实际情况进行修正计算。
2. 线弧垂的大小应符合相关的设计规范。
不同类型的线路在设计时会有不同的线弧垂要求。
3. 在施工过程中，应注意线路的材料、张力等参数的准确测量，以保证计算结果的准确性。
七、总结架空线弧垂计算公式是设计和施工过程中的重要工具，可以帮助工程师准确计算线路的线弧垂。
通过合理的线弧垂计算，可以确保线路的安全运行，提高电力系统的可靠性和稳定性。
输电线路跳线弧垂及电气间隙简易计算
２１ ０ ０年 ４月
红水河
Ｈｏ ｇ ｈ ｉＲｉｅ ｎ Ｓ ｕ ｖ ｒ
Ｖ０ ．９． ． 】２ Ｎｏ ２
Ａｐ ． ０ ０ ｒ２ １
输 电线路跳 线弧垂及 电气 问隙简 易计算
尹迪迪 ， 王 兴
南宁 ５０ ２ ） ３ ０ ３
（ 广西 电力 工业 勘察 设计研究院 ， 广西
Ｇ —— 耐 张绝缘子 串所 受风压 ， Ｈ Ｎ。
跳线风 偏角计算 公式 ： ｇ １ ９ ／ １ ＝ｔＩ（＇ ７） ４ 式 中 ｙ 、 １ — 分 别 为 导线 风 比载及 自重 比载 ， ４ ｙ—
Ｎ／ ．－／ ２ ｍ Ｉ－ 。 ／பைடு நூலகம் １１
根据具 体计算 塔输入计算参数后 ， 出耐张 串 计算
跳线施工 弧垂 直 至有一 侧耐 张 串间 隙圆与 跳线 相切
为止 ， 时的弧垂即为最小允许弧垂 。 这
２ ２ 最 大允许 弧垂 ．
影， 计算出净距。 计 算 中用 到 的几 个 主 要公 式 有 ： 张绝 缘 子 串 耐
，、 Ｉ ， ，
计算 最 大允 许 弧垂 时 ， 以跳 线 中心 线 档距 中 是 央 的弧垂 向塔身 风偏 后 ， 查对 塔 身接 地构 件 的 间 检
近跳线 的第 一 片绝 缘子 铁 帽 Ｏ 为原 点 ， 以要 求 间隙
投影 ， 进而计算出最小允许弧垂 ； 在转角较大时 ， 由
于在侧 视 图中跳 线 与接 地 构 件不 在 一 个 平 面 内 ， 这 时利 用侧视 图与 下视 图 中跳线 对构 件 的两个 正交 投
（ 一般为操作过电压控制） 为半径画间隙圆， 比拟两侧 跳线 间隙圆是否与跳线侧视投影 相切 ， 不相切 时改变

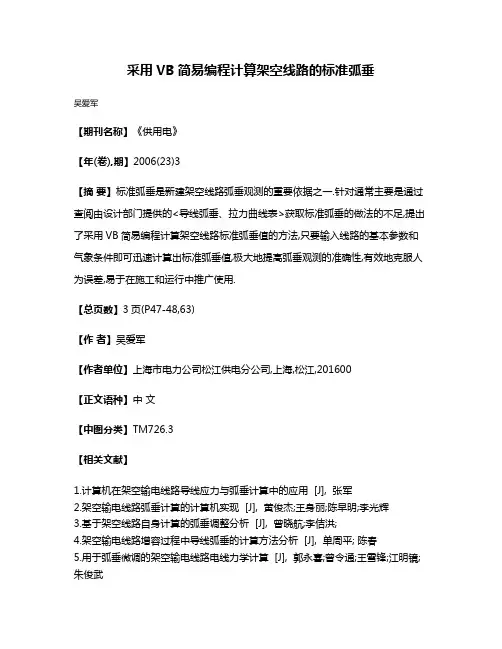

采用VB简易编程计算架空线路的标准弧垂
