厂房桁架工程施工图纸厂房桁架工程施工图纸是指在进行厂房桁架工程施工的过程中所绘制的具有一定规范和标准的图纸，这些施工图纸不仅包括了桁架的结构设计和细节，还包括了施工的安全要求、工艺要求、材料要求等一系列施工过程中需要注意的关键点和细节。
二、厂房桁架工程施工图纸的内容1. 桁架结构设计：施工图纸中需要包括桁架的结构设计，包括梁柱的布置、节点连接方式以及梁柱的尺寸和材料等信息。
2. 桁架细节设计：施工图纸中需要包括桁架的细节设计，如桁架连接的细节、节点的连接方式、焊接的质量要求等。
3. 施工工艺要求：施工图纸需要详细描述施工的工艺要求，包括焊接工艺、装配工艺、调试工艺等。
4. 施工安全要求：施工图纸需要详细描述施工的安全要求，包括施工现场的安全防护、作业人员的安全防护以及施工过程中可能遇到的安全风险和应对措施等。
5. 材料要求：施工图纸需详细描述桁架所使用的材料要求，包括材料的规格、强度、质量要求等。
三、厂房桁架工程施工图纸的制作流程1. 方案设计：首先，需要根据厂房的实际情况，结合设计要求和技术要求，进行厂房桁架的结构和细节设计。
2. 施工图纸绘制：在完成方案设计后，需要将设计方案转化为实际的施工图纸，包括平面布置图、剖面图、细部图等。
这些图纸需要严格按照相关标准和规范绘制，确保施工过程中的准确性和有效性。
3. 审图审核：绘制完成后，需要进行审图审核，确保所绘制的施工图纸符合国家相关标准和规范，并且能够满足厂房桁架工程施工的要求。
4. 发放施工图纸：经过审图审核后，需要将施工图纸发放给相关的施工单位，以供其进行厂房桁架工程的施工。
四、厂房桁架工程施工图纸的意义1. 规范施工过程：施工图纸是施工过程中的重要文件，它规范了桁架的结构设计和施工工艺要求，确保了施工过程中的准确性和规范性。
2. 提高施工效率：施工图纸能够明确桁架的结构和细节设计，有利于施工单位对施工过程进行组织和管理，提高施工的效率。
3. 保障施工质量：施工图纸中详细描述了桁架的结构和细节设计，以及材料和施工工艺要求，有利于施工单位严格按照要求进行施工，保障施工质量。
三角形截面钢管桁架环形钢结构体系拼装方案(多图)_secret
TR-4平面单元的拼装胎架类似于TR-2，需要在每个弦杆下方铺设路基箱作为拼装胎架。
TR-4各平面单元弦杆倾斜图示如下（图中箭头方向代表倾斜方向，数字代表倾斜高度）：
TR-4空间桁架的拼装胎架措施类似于TR-3。胎架示意图如下：
3.3.3 桁架定位
桁架定位与调整与TR-3类似，桁架拼装示意图如下：
3.5 TR-6拼装
3.5.1TR-6概况
TR-6桁架外弦杆弧长约27m，桁架截面最宽处约6.2m。桁架弦杆中间和顶部节点位置3m长的区域各分做1段，中间和底部约10m和7m长的弦杆各分做1段，顶部约4.2m长的弦杆分做一段。桁架腹杆和横杆在节点位置断开。
TR-6首先拼装平面单元，然后将平面单元2与TR-7预拼，将平面单元1和弦杆、腹杆及横杆进行拼装，同时用TR-5的顶部平面单元和TR-6进行预拼，最后将与TR-7预拼装过的TR-6平面单元2与TR-6进行拼装，去掉已预拼装的TR-5平面单元，TR-6拼装完成。TR-6结构示意图和分段示意图如下：
3.1.2 拼装胎架
为防止弦杆拼装时不均匀沉降，在每个弦杆下方铺设路基箱作为拼装胎架，路基箱铺设示意图如下：
内弦杆和外弦杆带着朝向内侧的4个牛腿，弦杆本身也存在一定的倾斜，弦杆拼装就位时存在偏心失稳的现象，两侧内弦杆和外弦杆拼装时需要拉好缆风绳，防止构件失稳。缆风绳示意图如下：
3.1.3 弦杆定位
根据弦杆的相对位置建立局部坐标系，将弦杆底部中心点坐标标记在路基箱上，然后在路基箱上弹出每个弦杆的十字中心线。定位线示意图如下：
根据弦杆中线点坐标，在路基箱上焊接定位挡块，方便弦杆临时就位。弦杆就位之后，若轴线偏移或扭转，可利用千斤顶微调。示意图如下：
调整轴线偏移
惠州市旭阳路某大型钢桁架结构栈桥全套结构设计CAD图纸
某38米钢桁架供热管道跨河栈桥结构施工图
砼柱-双弧钢管桁架厂房结构图（含设计说明）
电缆桥架施工图集

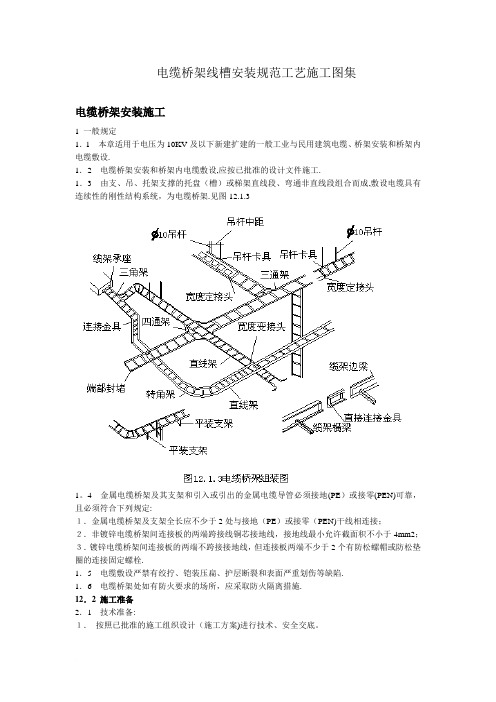

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设.1．2电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工.1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统，为电缆桥架.见图12.1.31。
