地铁列车再生制动节能仿真研究
再生制动能馈装置协同控制策略及节能优化分析
再生制动能馈装置协同控制策略及节能优化分析摘要再生制动能馈装置作为一种节能型产品，具有一个重要的作用，稳定直流网压，保证列车的运行安全。
文中提出了一种在单台设备故障后，如何协同各站点的再生能馈装置共同出力的方案，并给出了该方案实施的具体原则和分析过程。
同时，针对地铁高峰运营时间段和低峰运营时间段，如何让系统的节能率达到最优，文中给出了详细的分析过程，并结合具体案例，给出了节能最优条件下的启动电压阈值控制的原则。
本文的分析过程及结果，给再生制动能馈装置的全线运行提供了一定的参考意义。
前言当前，城市轨道交通牵引供电系统用能，占据了整个地铁用能的一半以上。
而列车刹车过程中产生的再生制动能量，越来越多的被再生制动逆变回馈装置吸收并回馈至交流电网，供其他负荷使用。
该方案已广泛应用于各新建线路，并且老线路的改造也在逐步的加装再生能馈装置。
众所周知，再生制动能馈装置本身为一种节能产品，而其另一个重要的作用是稳定直流网压，避免刹车能量将直流网压抬升过高，从而威胁到车辆和其他用的负荷的安全。
由此可见再生制动能馈装置的安全稳定运行非常重要，但是一旦某台装置因故障退出运行后，如何来协调其余各站点的能馈装置去共同出力来稳定网压，以及出力的大小如何去界定，是业内暂未有较好的解决方案。
另外，目前的再生制动能馈装置运行时，基本上都是相互独立运行，且启动阈值相对固定，而如何调节各站的启动阈值，以保证在列车正常运行的情况下，使得全线的能耗最低，以达到线路最优运行的目的，目前也是急需解决的问题。
基于以上问题，本文给出了基于线路级能馈协调控制装置的系统架构、并且基于该架构，计算得出了各站点协同出力的大小，并且针对节能优化策略，通过实际案例给出电压启动阈值调整的依据，给相关的工程项目的实施提供一定经验。
1、协同控制架构功能描述图1协同控制系统架构图基于线路级能馈协调控制装置，可实现再生制动能量逆变回馈/双向变流装置的协同控制功能。
该功能主要目的是：当某站点的再生制动装置出现故障退出或模块故障限容时，可自动降低相邻站点装置的回馈启动阈值，以降低车辆端电压，保证车辆运行安全。
城市轨道交通再生制动能量利用研究
城市轨道交通再生制动能量利用研究【摘要】本文探讨了城市轨道交通再生制动能量的利用研究。
在介绍了研究背景、研究目的和研究意义。
在讨论了再生制动能量的来源、城市轨道交通再生制动能量的利用方式、再生制动能量利用的技术方案、经济效益和环境效益。
结论部分总结了再生制动能量利用的重要性，指出其可以降低能源消耗，提高城市轨道交通系统的可持续性，并提出了未来研究方向。
通过本研究，可以更好地利用再生制动能量，增加能源利用效率，减少环境污染，促进城市轨道交通系统的可持续发展。
【关键词】城市轨道交通、再生制动能量、能量利用、研究、再生制动、技术方案、经济效益、环境效益、能源消耗、可持续性、未来研究方向1. 引言1.1 研究背景研究表明，城市轨道交通系统在行驶过程中产生大量的制动能量，这部分能量会以热能的形式散失。
如果能够通过适当的技术手段将这部分能量进行有效捕获和利用，不仅可以减少能源消耗，还可以为系统提供可再生的能源补充。
对城市轨道交通再生制动能量的利用进行深入研究，具有重要的理论和实践意义。
在现有文献中，虽然已经有一些关于城市轨道交通再生制动能量利用的研究，但仍然存在一些问题和挑战，如技术手段不够成熟、经济效益有待提高等。
本文旨在通过对城市轨道交通再生制动能量的研究，探讨能够提高能源利用效率和减少环境污染的技术方案，为城市轨道交通系统的可持续发展提供理论支持和实践指导。
1.2 研究目的研究目的是为了探讨城市轨道交通再生制动能量的有效利用方式，从而提高能源利用效率，减少能源消耗。
在日益加剧的能源危机和环境污染的背景下，通过充分利用再生制动能量，不仅可以降低城市轨道交通系统的能源消耗，减少对环境的影响，还可以减轻能源压力，提高城市轨道交通系统的可持续性。
研究再生制动能量利用的技术方案和经济效益，可以为城市轨道交通运营商提供科学的决策依据，推动城市轨道交通系统向更加环保、节能的方向发展。
通过深入研究城市轨道交通再生制动能量的利用，可以为提升城市轨道交通系统的能源利用效率、降低运营成本、改善环境质量等方面提供重要的理论和实践指导。

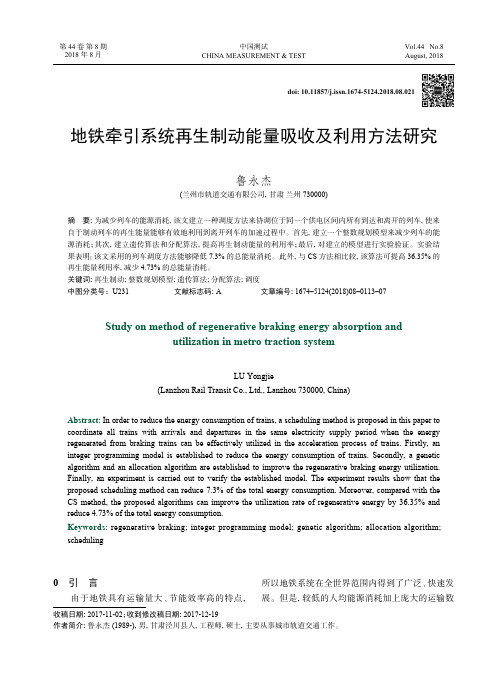

地铁牵引系统再生制动能量吸收及利用方法研究
