中考物理电学综合复习
中考物理 电学综合复习
初中物理电学专题复习归纳【欧姆定律要点梳理】要点一、电流跟电压、电阻的关系1.电流跟电压的关系：保持电阻不变时，电流跟电压成正比关系。
2.电流跟电阻的关系：保持电压不变时，电流跟电阻成反比关系。
要点二、欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比关系，跟这段导体的电阻成反比关系。
2.公式表达：RU I =要点诠释：（1）三个物理量之间关系：①电流I 、电压U 、电阻R 是对同一段电路或同一电阻而言。
②I 、U 、R 必须对应同一时刻。
（2）适用范围：①电路中不含电源那段。
②适用于电能全部转化为内能的用电器。
例如：电灯、电炉等，不适用于电动机。
（3）公式变形为IUR =的意义： ①导体的电阻大小可以用导体两端的电压跟通过导体中的电流的比值来表示，这是测电阻的一种方法。
对于同一段导体，U 、I 的比值是一定的；对于不同的导体，U 、I 的比值一般不同。
U 、I 的比值只说明了电阻的大小。
②导体的电阻不由电压电流决定，它由导体本身的材料、长度、横截面积和温度决定。
所以无论电压、电流怎样变化，甚至变为零，导体电阻依然为原来大小，故不能由“IUR =”得出“导体的电阻跟导体两端电压成正比，跟通过的电流成反比”结论。
③如图是两电阻的伏安曲线，则：R 1>R 2要点三、串、并联电路中电阻的特点 1.串联电路：（1）电阻的特点：串联电路的总电阻等于各串联电阻之和。
公式：R=R 1+R 2+……+R n（2）串联电压特点：在串联电路中，电压的分配与电阻成正比。
公式：1122U R U R = 2.并联电路：（1）电阻的特点：并联电路的总电阻的倒数等于各并联电阻的倒数之和。
公式:121111.....nR R R R =+++ （2）并联电特点：在并联电路中，电流的分配与电阻成反比。
公式：1221I R I R =要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......n R R R R =+++。
2023年中考物理冲刺复习知识点电学
电学是物理学的一个重要分支，学习电学知识对于中考物理的复习非常重要。
以下是2024年中考物理冲刺复习的电学知识点：一、电路基本概念1.电流：单位时间内通过导体截面的电荷量，电流的方向由正电荷的流动方向决定。
2.电压：单位电荷所具有的势能，表示电能转化为其他形式能量的能力。
3.电阻：导体对电流的阻碍程度，单位是欧姆（Ω），与导体的材料、截面积和长度有关。
4.串联电路：将电器依次连接，电流在各个电器中相同，电压在各个电器中分担。
5.并联电路：将电器并排连接，各个电器具有相同的电压，电流在各个电器中分担。
二、欧姆定律1.欧姆定律的表达式：U=IR，其中U为电压，I为电流，R为电阻。
2.电功和功率：-电功：电路中电能的转化过程，可以用公式W=UIt来计算，其中W为电功，U为电压，I为电流，t为时间。
-功率：单位时间内电路所消耗或转化的电能，可以用公式P=UI来计算，其中P为功率，U为电压，I为电流。
三、欧姆定律的应用1.计算电路中的电流、电压和电阻。
2.根据电流和电阻计算电路中的电压。
3.根据电流和电压计算电功。
4.根据电压和电流计算功率。
四、电阻的分类1.导体和绝缘体：导体具有较低的电阻，绝缘体具有较高的电阻。
2.可变电阻和定值电阻：可变电阻可以调节电阻的大小，定值电阻的电阻值是固定的。
3.热敏电阻和光敏电阻：热敏电阻的电阻值随温度的变化而变化，光敏电阻的电阻值随光照强度的变化而变化。
五、欧姆定律在串联电路和并联电路中的应用1.串联电路中，总电阻等于各个电阻的和：R=R1+R2+R3+...2.串联电路中，总电压等于各个电压的和：U=U1+U2+U3+...3.并联电路中，总电阻等于各个电阻的倒数之和的倒数：1/R=1/R1+1/R2+1/R3+...4.并联电路中，总电流等于各个支路的电流之和：I=I1+I2+I3+...六、简单电路的应用1.阻值相同的电阻串联电路：总电阻等于单个电阻的阻值乘以电阻的个数。
初三的物理电学知识点归纳总结
初三的物理电学知识点归纳总结初三物理电学部分主要涉及电流、电压、电阻、欧姆定律、串联和并联电路、电功率等基本概念和原理。
以下是对这些知识点的归纳总结：电流：电流是电荷的流动，通常用安培（A）作为单位。
电流的大小取决于导体两端的电压和导体的电阻。
电压：电压是使电荷在电路中移动的原因，单位是伏特（V）。
电压的高低决定了电流的强弱。
电阻：电阻是导体对电流的阻碍作用，单位是欧姆（Ω）。
电阻的大小与导体的材料、长度和横截面积有关。
欧姆定律：欧姆定律表明，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。
公式为：\[ I = \frac{V}{R} \]，其中\( I \)是电流，\( V \)是电压，\( R \)是电阻。
串联电路：在串联电路中，电路元件首尾相连，电流只有一条路径。
串联电路的总电阻等于各部分电阻之和，即\[ R_{总} = R_1 + R_2 + \ldots + R_n \]。
并联电路：在并联电路中，电路元件的两端分别连接，电流有多条路径。
并联电路的总电阻的倒数等于各部分电阻倒数之和，即\[ \frac{1}{R_{总}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots+ \frac{1}{R_n} \]。
电功率：电功率是电流在单位时间内所做的功，单位是瓦特（W）。
电功率的计算公式为\[ P = IV \]，其中\( P \)是功率，\( I \)是电流，\( V \)是电压。
焦耳定律：焦耳定律描述了电流通过导体时产生的热量与电流的平方、电阻和通电时间成正比，公式为\[ Q = I^2Rt \]，其中\( Q \)是热量，\( I \)是电流，\( R \)是电阻，\( t \)是时间。
安全用电：在日常生活中，我们需要注意安全用电，避免触电事故。
例如，不湿手操作电器，不使用破损的电线和电器，以及正确使用电器等。
通过掌握这些基本的电学知识，学生可以更好地理解电路的工作原理，并能够解决一些简单的电路问题。
中考物理复习电学综合测试卷(二)
电学综合测试卷一、选择题(本大题共15个小题，共33分。
1～12小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题2分；13～15小题为多选题，每小题的四个选项中，有两个或两个以上的选项符合题意，每小题3分，全选对的得3分，选对但不全的得2分，有错选或不选的不得分)1．如图所示，是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是(D)A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针(第1题图)(第2题图)(第3题图) 2．如图所示，闭合开关后两灯均能发光，则(B)A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙为电流表 D．甲、乙为电压表3．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。
闭合开关后，电路可能发生的现象是(C)A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(D)A B C D5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是(B)A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1短路6．如图是家庭电路示意图，下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图中是托盘电动机，R是加热电阻，对其内部电路设计合理的是(B)A B C D8．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中(A)A．电流表示数变小 B．灯泡L亮度变亮C．电压表示数变大 D．电路消耗的总功率变大9．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，当开关S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变小C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大(第8题图)(第9题图)(第10题图) 10．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是(C) A．A的电阻为6.25 ΩB．A和B串联，电路中电流为0.4 A时，A、B的电功率之比为5∶4C．A和B并联在电压为2.5 V的电源两端，A、B的电功率之比5∶4D．当A和B串联，两者电阻相同时，电源电压为3 V11．下列做法中符合安全用电要求的是(C)A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝12．如图所示，电源电压6 V保持不变，R1＝10 Ω。
初中物理《电学》中考专项复习典型考试题100题汇总(附答案)
初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
中考物理电学综合复习
＋V －
流为I，若电压表内阻很大，电流表内
组很小可以忽略，则电流表和电压表的 A
R2 R3
B
读数分别是： A、1/3I，2/3U B、2/3I 1/3U
R1 ＋ A－
C、I ，U
D、2I，2U
公式与规律 定律、公式
公式的综合
欧姆定律 I =U／ R
电功：W = UIt
电功率：P = UI
焦耳定律： Q = I2 R t
串并联电路 家庭电路 变化的电路 综合训练 竞赛场
R1
R2
R1 R2 S
串联电路：顺次逐个连接，一条电流路径，电 流处处相等，一个开关，两用电器彼此制约。 在时间相同时： P、W、Q、U 均与 R成正比。
并联电路：多条电流路径，多个开关，有干路、 支路电流之分，每条支路都各自与电源构成通 路而独立工作，且U1 = U2，彼此不影响。在 时间相同时，P、W、Q、I 都与 R成反比。
＋ － Ｌ１
V
（甲） （乙）
Ｌ２
两表一器 电流表 电压表 变阻器
连接 读数 综合 基训 竞赛
当CD接入： R = 0
P C
AB接入： R 为最大值
D
CA（或DA）： 0—R大 DB（或CB）： 0—R大
A
B
注意：1、滑动变阻器是通过改变电阻丝的长度来 改变电阻值，从而控制电路的作用；2、要“一上 一下”选择接线柱连接；3、知道变阻器最大阻值， 当 P 处 A、B 或中点等特殊位置时则可知道电阻值。 4、不要将变阻器直接接在电源上。
两表一器 连 接 读 数 综 合 基 训 竞 赛

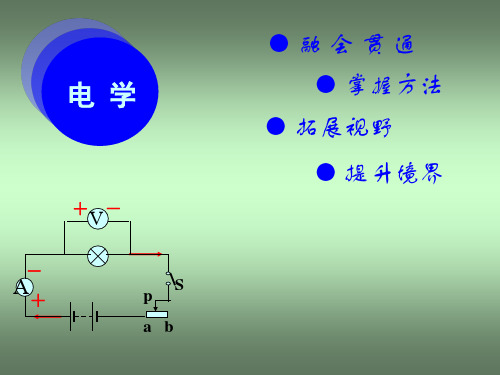

＋V－
＋V－
－
A
＋
＋ A－
S p ab
2024年中考物理专题复习—电学“证明与推导”题汇总
2024年中考物理专题复习—电学“证明与推导”题汇总1.如果加在某一定值电阻两端的电压由U 1变化到U 2，通过该电阻的电流变化了ΔI 。
试推导：该定值电阻电功率的变化量为ΔP =（U 1+U 2)·ΔI 。
证明：∵2U P UI R==∴()()222221212121U U U U U U U U P R R R R+--∆=-==()()()()2121212121U U U U U U I I U U IR R ⎛⎫=+-=+-=+⋅∆ ⎪⎝⎭2.若某一定值电阻两端的电压变化了ΔU ，通过该电阻的电流由I 1变化到了I 2。
试推导：该定值电阻电功率的变化量为ΔP =（Ⅰ1+I 2)•ΔU 。
证明一：∵2P UI I R==∴()()()22222121212121P P P I R I R I I R I I I I R∆=-=-=-=+-()()()()()2121212121I I I R I R I I U U I I U=+-=+-=+⋅∆证明二：∵1212U UR I I ==，得：U 1I 2=U 2I 1∴ΔP =U 2I 2－U 1I 1=U 2I 2－U 1I 1+U 1I 2－U 2I 1=（I 1+I 2）(U 2－U 1)=（I 1+I 2）·ΔU3.在如图所示的电路中，电源电压为U 且恒定，R 0为定值电阻，滑动变阻器的最大阻值R max >R 0，电路中滑动变阻器也可看成消耗电能的用电器，其电功率大小与其接入电阻大小有关，当其电阻变化，通过其电流变化，它两端的电压也变化，那么由电功率公式P =UI 可知其电功率可能是变化的。
试推证：当R 滑=R 0时，滑动变阻器消耗的功率最大。
证明：设电源电压为U ，滑动变阻器两端电压为U 滑，通过的电流为I 滑，那么电路的总电阻R 总=R 滑+R 0，则0=+U I R R 滑滑，0==+UU I R R R R 滑滑滑滑滑()()222200000====+++4U U U U P U I R R R R R R R R R R R R -+ 滑滑滑滑滑滑滑滑滑滑由于U 、R 0是定值，所以当R 滑=R 0时，P 滑有最大值，最大值为24U R 。
中考物理复习---电学知识综合(1)含答案
第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。
（2）实质：电子的_______________。
（3）带电体的性质：带电体能吸引___________。
解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。
（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。
（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。
解答：玻璃棒橡胶棒3．验电器。
（1）用途：检验物体是否带电。
（2）原理：同种电荷相互__________。
解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。
5．导体和绝缘体（1）导体：容易________的物体。
（2）绝缘体：不容易_________的物体。
解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。
故选：C。
2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。
对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
中考物理总复习《电学计算题》专题训练(带有答案)
中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中考物理电学综合复习：四步到位
第一轮的复习，我们重点侧重于什么呢?就是把初中力学里面所有的基本概念全部都扎实到位，浮力部分有哪些点，大家一定要扎扎实实的彻底掌握，摩擦力部分有哪些考点，一定要扎实掌握，机械部分也是如此。
只有把每个部分都掌握到位的话，那么最后我们再来做力学综合的时候，我们才能保证在解题过程当中，你不会犯太多的错误。
当然，力学综合也有它自己的特点，究竟它是如何把这么多部分的知识板块合在一起的，它靠的是绳子。
我们说如果说你见到这样一个POSE，说小名这样，然后举了这样一个知识，绳子上去了，绳子上去它绕过一个轮子，轮子过去绕过一个杠杆，杠杆那边再绕个绳子，绳子下面掉一个物块，说物块不听话，把它放在桌子上，把它放到水里面，这样组合起来，它就成了一道力学综合。
当然我们说力学综合它虽然说难度比较大，综合性比较强，实际上它的规律也是非常明显的。
我们可以在后续复习的时候，把这类题做一个更加详尽的分类。
比如说先从最简单的力学综合开始复习，比如说仅仅是摩擦力和滑轮组加以组合，再将摩擦力、滑轮组以及浮力加以综合，等等之类的。
因此从最简单的开始，慢慢的找到做力学综合的感觉，最后再去突击综合性更高的力学综合题，包括2010年的中考物理最后一道题，包括2011年各个区一模二模的最后一道力学题，这样我们才能找到感觉。
这是第一点。
电学综合计算和力学几乎也差不多，那么整个电学我们说，它可以建立在一个基本框架上。
我给自己的学生，将它叫做1234。
什么叫1234?
1就是欧姆定律，整个电学计算它都是围绕着欧姆定律展开，或者说欧姆定律是整个电学计算的灵魂。
2对不能中考而言，整个电路我们只考虑两种情况，一种是串联，一种是并联。
如果说串联和并联没有识别清楚的话，那么做电学肯定会遇到麻烦。
也就是说识清电路的基本机构，是做好电学的基本。
3就是电学里面的三大核心实验器材。
电流表、电压表以及滑动变阻器。
4我给学生总结的是电学里面串并联电路的分配与比例关系，把这些掌握的话，再将电学里面的各个细节知识点加以综合，然后就成为我们的电学综合题。
电学综合计算，它实际上只要学生从基础电路到我们的欧姆定律到最后的电功和电功率，每一个基础板块都掌握到位的话，并且到最后，对比值加以重点训练，相信电学综合这块，它的难度实际上不会特别大。
至少我相信电学综合计算，要想提高成绩，它要比力学综合来得简单。
那么中考最后一道电学大题，它放的位置往往是倒数第二道，它的分值是6分。
整张中考电学题大的计算题，也大约是3道左右，它出现的位置往往是填空题的22题，倒数
第二道题，以及单项选择第11题或者是多项选择当中出现一道，好，那么整个计算也就是力学在三个，电学在三个。
