钢筋混凝土原理多轴强度1.研究背景◆钢筋混凝土结构中,混凝土几乎不存在单一轴压或轴拉应力状态;◆梁、板、柱构件,混凝土事实上处于二维或三维应力状态;◆双向板、墙板、剪力墙和折板、壳体,重大的特殊结构,如核反应堆的压力容器和安全壳、水坝、设备基础、重型水压机等,都是典型的二维和三维结构,其中混凝土的多轴应力状态更是确定无疑;◆设计时,如采用混凝土单轴压或拉强度,其结果是:过低地给出二轴和三轴抗压强度,造成材料浪费,却又过高地估计多轴拉-压应力状态的强度,埋下不安全的隐患,显然都不合理。

2. 试验设备和方法所有的混凝土多轴试验装置,按试件的应力状态分为两大类:2.1 常规三轴试验机一般利用已有的大型材料试验机,配备一个带活塞的高压油缸和独立的油泵、油路系统。

试验时将试件置于油缸内的活塞之下,试件的横向由油泵施加液压,纵向由试验机通过活塞加压。

试件在加载前外包橡胶薄膜,防止高压油进入试件裂缝,胀裂试件,降低其强度。

试验采用圆柱体或棱柱体试件,当试件三轴受压(C/C/C )时,必有两方向应力相等,称为常规三轴受压,以区别真三轴受压试验。

2.2 真三轴试验装置三轴分离试验装置:由三个独立的互不相连的机架组成,在水平方向的两个机架,一个用缆绳悬挂起来,另一个放置在滚动轴承上。

垂直机架用平衡重物悬挂起来,能适应试件在水平方向和垂直方向上受应力而产生的变形。

共同特点是:在3个相互垂直的方向都设有独立的活塞、液压缸、供油管路和控制系统。

但主要机械构造差异很大,有的在3个方向分设丝杠和横梁等组成的加载架,有的则利用试验机施加纵向应力,横向(水平)的两对活塞和油缸置于一刚性承载框内,以减小设备占用空间,方便试验。

在设计混凝土的三轴试验方法和试验装置时,有些试验技术问题需要研究解决,否则影响试验结果的可靠性和准确性,决定三轴试验的成败。

主要的技术难点和其解决措施有:(1) 消减试件表面的摩擦混凝土多轴试验中,行之有效的减摩措施有4类:①在试件和加压板之间设置减摩垫层;②刷形加载板;③柔性加载板;④金属箔液压垫。

钢筋混凝土原理和分析--ppt课件精选全文完整版

钢筋混凝土原理和分析--ppt课件精选全文完整版
构造措施,回到工程实践中验证,改进和 补充。
• 混凝土结构作为结构工程的一个分支,亦
服从上述规律。
PPT课件
21
参考教材
[1] 钢筋混凝土原理和分析 过镇海 时旭东主编 清
华大学出版社 2003 [2] 混凝土结构基本原理 蓝宗建主编 东南大学出
版社 2002 [3] 混凝土结构设计规范理解与应用 徐有邻 周氐编 著 中国建筑工业出版社 2002 [4] 钢筋混凝土结构理论 王传志、藤智明主编 中 国建筑工业出版社 1985
混凝土一直被认为是“脆性”,材料,无论是受压还是受
拉状态,它的破坏过程都短暂、急骤,肉眼不可能仔细地观察到
其内部的破坏过程。现代科学技术的高度发展,为材料和结构试
验提供了先进的加载和量测手段。现在已经可以比较容易地获得
塑性变形: 在外力作用下由凝胶、孔隙、微裂缝产生。
破坏起源: 孔隙、微裂缝等原因造成。
PH值:
由于水泥石中的氢氧化钙存在,混凝土 偏碱性。
由于水泥凝胶体的硬化过程需要若干年才能完成,所
以,混凝土的强度、变形也会在较长时间内发生变化,
强度逐渐增长,变形逐渐加大。
PPT课件
26
由于混凝土材料的非均匀微构造、局部缺陷和离散性较大 而极难获得精确的计算结果。因此,主要讨论混凝土结构的 宏观力学反应,即混凝土结构在一定尺度范围内的平均值。 宏观结构中混凝土的两个基本构成部分,即粗骨料和水泥砂 浆的随机分布,以及两者的物理和力学性能的差异是其非匀 质、不等向性质的根本原因。
存在复杂的微观应力、应变和裂缝,受力后更
有剧烈的变化。
PPT课件
30
拉力
压力
在混凝土的凝固过程中,水泥的水化作用在表面形

钢筋混凝土原理和分析08约束混凝土(上)

钢筋混凝土原理和分析08约束混凝土(上)

t
fc (3 Ac 2 Acor ) f yt As 4 fc Acor
(12 9)
• 以上两式给出了螺旋箍筋柱约束指标上下限的理论值。
• 在各国的设计规范中,对约束指标t的具体规定又有所不同,如下限 取为:


中国:
t Acor 0.25 As
Ac fc t 0.45 1 Acor fy
• 约束混凝土处于三轴受压应力状态,提高了混凝土的强度和变形能力, 成为工程中改善受压构件或结构中受压部分的力学性能的重要措施。
第8章
• • • •
约束混凝土
8.1 螺旋箍筋柱 8.2 矩形箍筋柱 8.3 钢管混凝土 8.4 局部受压
8.1 螺旋箍筋柱
8.1.1 受力机理和破坏过程

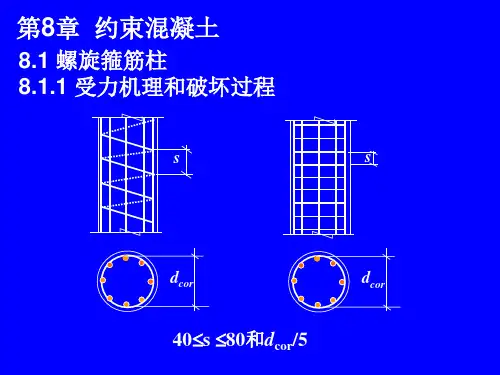

受压柱内配设连续的螺旋形箍筋或者单独的焊接圆形箍筋,且箍筋沿柱轴线的 间距较小( s<80mm且s<dcor/5),对其包围的的核心混凝土构成有效的约束, 使其性能有较大的改善和提高。 素混凝土柱和普通钢筋混凝土柱受轴压力后的轴力-应变曲线和截面应力状态见 第7章ey < ep的情况。柱内的纵向钢筋虽能增强柱的抗压承载力,但对峰值应变和下 降段曲线的影响很小。
