罗茨流量计的安装及使用
LLQ(Z)系列气体(智能)罗茨流量计使用说明...
4.6.3 输入信号 流量信号：(0◆～5)kHz脉冲信号，Vpp≥2.5V。 温度信号：由◆温度传感器输出的阻值信号。 压力信号：由◆压力传感器输出的数字信号。
.0级 .2Q0max1～Qmax: .0%;±1min～Q0.2Qmax: .0% ±2 .5级 .20Qmax1～Qmax: .5%; ±m1in～Q0.2Qmax: .0% ±3
：未特殊注明注产品按1.5级出厂，其余精确度等级在订货时特别说明。
4.6 附件电气性能指标 . Z体型积修正仪a电气性能
24 24 24 24
体罗茨流量气计是精确测量气体流量的仪表，基于容积式测量原理，用于精确计量流经封闭管道的气体总量。 流量计基型由罗茨流量传感器和附件（二次表）两部分组成。 可测气体
于测量天然适气、 城市煤气、 丙烷、 氮气、 工业惰性气体等非腐蚀性气体。 主要应用场合
饮、 宾馆等餐行业的燃气商业结算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量，也 可用作标准流量计。
电路组成，并配有外输信号接口，其工作原理见图4。从各传感器送来的多路信号经转换处理后由微处理器按照 气态方程代入公式运算，实现就地显示和多种信号远传。
3
Vo — 标准状态下— 的体积量(Nm )；
3
—
————————
V
—
工作状态下的体积量(m )；
P=Pa+Pg 流量计压力检测点处的绝对压力，由压力传感器检测或取机内定值设定(kPa)；
接口，其工作原理见图5。流量信号经转换处理后由微处理器按照气态方程代入公式运算，实现就地显示和多种 信号远传。

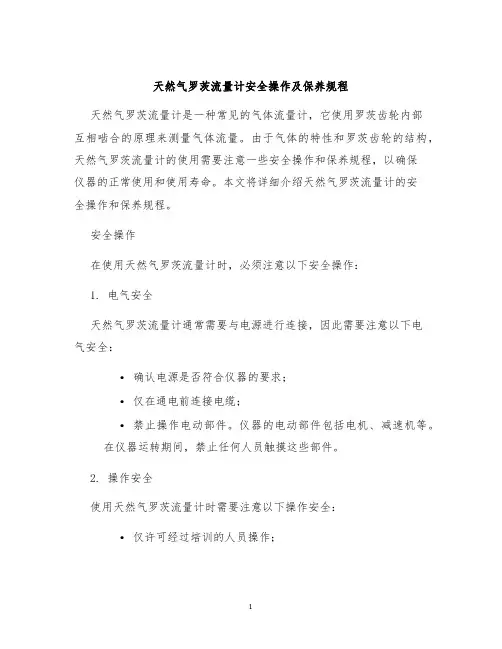

天然气罗茨流量计安全操作及保养规程
天然气罗茨流量计安全操作及保养规程天然气罗茨流量计是一种常见的气体流量计，它使用罗茨齿轮内部互相啮合的原理来测量气体流量。
由于气体的特性和罗茨齿轮的结构，天然气罗茨流量计的使用需要注意一些安全操作和保养规程，以确保仪器的正常使用和使用寿命。
本文将详细介绍天然气罗茨流量计的安全操作和保养规程。
安全操作在使用天然气罗茨流量计时，必须注意以下安全操作：1. 电气安全天然气罗茨流量计通常需要与电源进行连接，因此需要注意以下电气安全：•确认电源是否符合仪器的要求；•仅在通电前连接电缆；•禁止操作电动部件。
仪器的电动部件包括电机、减速机等。
在仪器运转期间，禁止任何人员触摸这些部件。
2. 操作安全使用天然气罗茨流量计时需要注意以下操作安全：•仅许可经过培训的人员操作；•具有气体检测仪器，用于检测气体泄漏，尤其是有毒气体泄漏；•若存在爆炸危险，使用防爆型气体流量计；•为防止爆炸，不得在容器内进行维修。
•在对天然气罗茨流量计进行定期校准时，必须对规格和安装位置进行确认。
•禁止将流量计安装在不考虑气态动力学漩涡的位置。
3. 温度安全在天然气罗茨流量计的使用过程中，会产生一定的热量，因此需要注意以下温度安全：•不要在高温或潮湿的环境中使用和存储天然气罗茨流量计；•在温度变化较大的环境中使用时，需要留意仪器的保温和散热。
保养规程为确保天然气罗茨流量计的长期稳定运行，需要进行以下保养规程：1. 每日保养•检查仪器上是否有异物或损伤，如遇到异物或损伤，应立即报告维修；•使用恰当的清洁剂对传感器等部位进行清洁；•定期清洁气流管道内的应变片和传感器，可以使用专用工具对其进行清洁。
2. 定期保养•首先，需要根据压力和温度的变化对仪器进行校准。
校准不当将导致计量误差。
•在流量计导管内一段时间后，积聚的尘土必须清除才能恢复原始准确的测量数据。
•定期加油充满传动中的高压轴承和低压轴承。
这样可以延长气体流量计的寿命并提高传动效率。
•时常检查并清洁气体流量计内部零件和气体流向，注意防止灰尘和异物积累于气流管道内，以营造气流通畅的环境，保证气体流动的稳定性，以保障测量精准水平和气体流量计的寿命。
气体罗茨流量计
◆无接触密封、自清洁功能和对轴承的充分润滑。
◆坚固而不变的计量室，确保永久的、非调整的高精度。
◆不承压、可更换的模块式设计，简化了仪表互换性。
◆采用新型旋转检测技术检测流量计轮子转速，能彻底解决脉动流引 起的误计量和脉冲信号丢失问题，保证补偿仪与机械计数器的数值 同步。
特殊要求 1.0级 Qmin≤Q＜0.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
200:1
260:1
100:1
160:1
160:1
Qmax时压 SSP输出 力损失kPa m3/脉冲
0.10
0.1
0.07
0.1
0.09
0.1
0.14
0.1
0.25
0.1
0.20
1
0.22
1
0.18
量程 比
最大允许误差
40:1 50:1 80:1
基表: 1.0级 Qmin≤Q＜.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
130:1 200:1 250:1 160:1 160:1
修正型: 1.5级 Qmin≤Q＜0.05Qmax:±2.5% 0.05Qmax≤Q≤Qmax:±1.5%
气体罗茨流量计
N转通过机械或电子传递装置将动作传递到计数显示装置，使 其数字累加，以显示通过流量计的气体体积，因此，显示值VI 和 N的关系可以表示为
VI =aN
a——与传动比和计数单位量值有关的流量计常数。
•理想误差特性：
上式中表示，罗茨流量计的误差只 与计量室空间的容积v和传动比常数a有 关。
▲安装与维护方式
罗茨流量计注意事项及性能
罗茨流量计性能及注意事项在使用腰轮流量计之前，我们首先要了解一下要论流量计的主要技术性能。
首先要严格执行中华人民共和国专业标准JB/T9242-1999《容积式流量计通用技术条件》，1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.02、工作温度（℃）：-10℃～60℃3、介质粘度（mPa.s）：0.6～1504、精确度等级：0.5 0.25、流量范围（m3/h）使用粘度可达2000mPa.S或更高，超过150mPa.S时■外形及安装尺寸连接法兰标准：JB/T79-82-94罗茨流量计又称气体腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点。
而且我们要按照被测量的流体性质和流动情况来选择腰轮流量计的规格和型号，合理的安装。
在使用罗茨流量计之前，首先要考虑自己的环境是否适合选用罗茨流量计。
然后我们来看一下罗茨流量计安装使用的注意事项。
流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。
*当被测液体含有气体时，流量计前应安装气体分离器。
*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。
*严禁用水校验铸铁、铸钢材质组成的流量计。
*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。
*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。
*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
*严禁使用扫线蒸汽通过流量计。
*在连续使用部门，流量计需加旁通管道。
安装使用前一定要严格遵守以上几点，避免为您带来不必要的麻烦。
罗茨腰轮流量计安全操作及保养规程
罗茨腰轮流量计安全操作及保养规程罗茨腰轮流量计是一种常用于液体、气体计量的流量计，具有高精度、稳定性好、适应范围广等特点。
但是，对于机器的正确操作和定期维护保养也是至关重要的，本文将就罗茨腰轮流量计的安全操作及保养规程进行介绍。
一、安全操作1.接地操作首先，使用该设备前需接地。
如果没有正确的接地，会产生静电，因为流量计通常用于测量易燃易爆气体或液体，这可能导致事故发生。
因此，务必注意接地操作。
2.验证安全阀在操作前必须验证安全阀的状态。
如果放气操作在正常运行前没有得到正确的执行，可能导致意外的气体喷出，在机器运转的过程中容易受到损伤。
在启动前，请确认胶垫与安全阀的连接情况是否恰当。
如果带接口处损坏或不合格，会导致泄气。
因此，正确验证安全阀非常重要。
3.操作指南操作前，务必参照说明书进行操作，因为如果操作不当，装置操作不当概能导致人身伤害或者其他事故发生。
使用罗茨腰轮流量计的过程中禁止瞬间气流或液流的急速增加，因为这种情况会导致法兰螺栓松动，甚至出现裂纹。
4.停机操作结束操作后，关闭罗茨腰轮流量计上的出口管道。
同时，管道内会存在一部分残余油或其他物质，需要在停机前将其排干。
在没有排干这些物质时，可能导致事故发生。
二、保养规程1.线缆检查定期检查线缆的连接情况是否紧密，是否变形损坏，以免线路损坏。
2.润滑油更换缸体内贴有标签，标注了所需润滑油的牌号和添加量，按要求定期更换润滑油。
3.清洗罗茨腰轮流量计定期清洗罗茨腰轮流量计，清洗时，先用低压水道或软毛刷清理脏污，并用温洗涤或者其他专用清洁剂杀菌消毒。
不可用酸、碱或其他腐蚀性清洁剂进行清洗，这可能会导致损害。
4.过热保护检查定期检查油温和过热保护器的状态。
如果发现异常，立即停机并检查。
5.阀门保养定期检查罗茨腰轮流量计阀门的状态，阀门开闭是否灵活。
若出现损坏或者阀门卡死的情况需要进行及时修理和维护。
6.垫片检查定期检查垫片是否老化变异或者变形，垫片需要定期更换或者修补，以免造成泄露，导致事故发生。

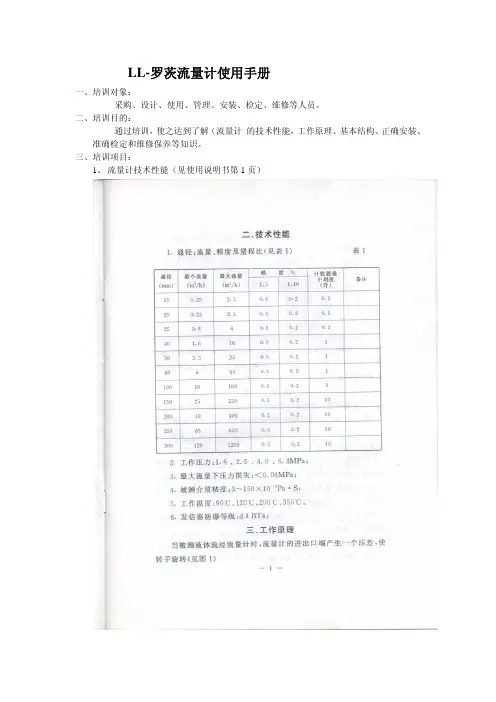

LL-罗茨流量计使用手册
LL-罗茨流量计使用手册
一、培训对象：
采购、设计、使用、管理、安装、检定、维修等人员。
二、培训目的：
通过培训，使之达到了解（流量计的技术性能，工作原理、基本结构、正确安装、准确检定和维修保养等知识。
三、培训项目：
1、流量计技术性能（见使用说明书第1页）
2、流量计工作原理（见使用说明书第1-2页）
3、流量计结构（见使用说明书第2-4页）
4、流量计安装（见使用说明书第5-9页）
5、流量计误差的检定及修正（见使用说明书第11页）
6、流量计使用与维修（见使用说明书第11-12页）
整个培训过程就是读懂LL罗茨流量计使用说明书。
四、培训考核：
依据被培训人员工作性质不同，考核的项目应有不同，只求在使用说明书中找到答案，能熟练操作全过程即可。
哈尔滨市胜达仪表有限责任公司
2009年4月6日。
罗茨流量计使用方法安全操作及保养规程
罗茨流量计使用方法安全操作及保养规程1. 引言罗茨流量计是一种常用的流量计，广泛应用于石油、化工、冶金、建材等工业领域。
正确的使用和操作罗茨流量计，以及定期的保养维护，能够确保其正常运行和使用寿命。
本文档将介绍罗茨流量计的使用方法、安全操作注意事项以及保养规程。
2. 罗茨流量计使用方法2.1 安装位置选择安装罗茨流量计时，应选择在无震动、无腐蚀、无强烈电磁场干扰的环境中，远离高温、高压和易燃易爆场所。
安装位置应使流量计与管道轴线垂直，并确保独立支撑，以减少震动对流量计的影响。
2.2 连接管路在进行管路连接时，应确保管路的密封性和连接的可靠性。
使用合适的密封垫圈或垫片，并正确拧紧螺栓，防止泄漏。
2.3 电气接线在进行电气接线时，应遵循电气安装规范。
接线前应切断电源，确保安全。
根据流量计的型号和规格，正确连接电源、信号线和地线。
2.4 使用注意事项•在使用罗茨流量计前，应进行预热程序，确保温度稳定。
•使用过程中，要定期检查流量计的运行状态和指示是否正常。
•严禁拆卸流量计内部零件，并不得随意更换流量计的配件。
•严禁超负荷使用流量计，避免损坏设备。
3. 罗茨流量计安全操作注意事项3.1 防爆措施罗茨流量计应安装在无爆炸危险的区域，并与易燃易爆物保持一定安全距离。
在爆炸性环境中使用时，应采取相应的防爆措施，如使用防爆外壳或采取防静电措施等。
3.2 防尘防湿罗茨流量计在使用过程中应避免进水、受潮和受灰尘污染。
应将其安装在干燥、通风良好的场所，并视工况需求采取相应的防护措施。
3.3 电气安全在进行电气连接时，应确保符合相关安全规范，遵循正确的接线方法。
使用过程中应定期检查电气设备的接地情况和绝缘状态，以确保电气安全。
3.4 安全操作流程•在使用前，要对流量计进行检查，确保各部件正常运行。
•掌握并遵循操作手册中的操作流程和规范，严禁违规操作。
•在操作过程中，应保持清洁环境，防止异物进入或堵塞流量计。
•若发现异常情况或故障，应及时停机并联系维修人员进行处理。
3.1、气体罗茨流量计
130:1 200:1 250:1 160:1 160:1
修正型: 1.5级 Qmin≤Q＜0.05Qmax:±2.5% 0.05Qmax≤Q≤Qmax:±1.5%
特殊要求 1.0级 Qmin≤Q＜0.05Qmax:±2.0% 0.05Qmax≤Q≤Qmax:±1.0%
200:1
260:1
100:1
欧盟型式 批准证书
G型气体罗茨流量计
为什么选择罗茨流量计是
减少输差的捷径？
●使用期限长 正常运行期限长达15年。
●范围度宽 不同规格流量计的范围度
40:1～260:1 。 ●高精度、高可靠
永久的不需调整的高精度，不受 介质条件变化的影响。 ●起步流量极低
不同规格流量计的始动流量 0.03m3/h～1.20m3/h。
●通用性好
所有规格流量计表体组件均可使用通用的附件。
●互换性好
附件与同规格的表体组件之间均可进行互换。
● 配套修正仪
可选为FCM、TFC型，技术性能大幅度提升，见修正仪介绍。
● 信号传感器改进
采用新型旋转传感器，无磁吸力，具有灵敏度高、抗磁干扰能力强，始动 流量低等优点.
●数字压力、温度传感器及保护
q qv
下图为流量计典型误差曲线图：
★因此，好的罗茨流量计应具有极小的漏流量并计量腔表面具有极好 的硬度，能长期保证间隙不变。
G型/TYL型气体罗茨流量计
主要特 点
●使用期限长
正常运行期限长达15年。转子精密加工和平衡、高强度表面处理、无磨损转动、无接 触密封、自洁功能以及对轴承良好润滑，这些精湛的设计与工艺确保流量计长期正常 工作。
√
水平 √
垂直 √
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装方式
• a、垂直安装(见下图)：当垂直安装时，气 体进口端须在上方，气流由上向下流动， 即上进下出。
• ★建议安装队尽可能采用垂直安装方式， 这样安装有助于转子对脏物的自洁能力。
罗茨流量计的安装及使用
安装方式
• b、水平安装(见图)：水平安装时，流量计 进出口端轴线应不低于管道轴线，以防止 气体中的杂质滞留在流量计内，影响正常 运转。同时应使流量计法兰与过滤器法兰 直接对接。
• b) 应正确吊装流量计，吊装设备的安全载 荷及防护措施应符合有关规定。严禁在流 量积算仪处用绳拴结起吊仪表
罗茨流量计的安装及使用
流量计的安装
• c) 流量计上游须安装相应规格且合格的过 滤器并定期清洗。实践证明，安装合适的 过滤器，是流量计减少故障和延长使用寿 命的有效途径。为了便于维护，过滤器应 配有差压计。
安装注意事项
• 紧固连接螺栓时应对角均匀用力，避免壳体承 受不正常应力。建议在仪表前或后加装刚性波 纹软管，消除不正常应力。
• 优先选用垂直安装方式，垂直安装时气流方向 应由上到下。水平安装时仪表铭牌必须朝上。
• 仪表在室外使用时必须加装防护罩。为了便于 维修，不影响流体的正常输送，建议安装旁通 管道。
• 过滤要求：流量计前必须安装过滤器，过滤器可 以与仪表直接连接无需直管段。滤网要求≥200目
• 仪表严禁在线焊接。管道及法兰焊接要求“横平 竖直”。进出口管道同轴度应＜2mm；法兰垂直 度＜0.5mm；法兰安装孔单边偏移＜1mm。
• 管道法兰间尺寸-（仪表安装尺寸+2个密封垫片 厚度）＜2mm。
罗茨流量计的安装及使用
下。
罗茨流量计的安装及使用
仪表安装要求的检查：
• 涡轮表、罗茨表表前均应安装相应过滤器 （仪表安装在调压器后
• 较近距离，且调压器前安装有过滤器时， 表前过滤器可省略）
• 为消除安装应力在表后安装钢制伸缩器。
罗茨流量计的安装及使用
安装前注意事项
• 流量计开始安装前，特别是安装在新管路 或经维修后的管路上时，首先应清扫管路， 去除所有堆积的杂物和焊渣、铁锈等。在 清扫管路操作期间，应拆下流量计以免测 量部件的严重损坏。
罗茨流量计的安装及使用
型号规格: 11C175FCM-IC
罗茨表铭牌
最大流量: 31m3/h
出厂编号:
最高工作压力:
罗茨流量计的安装及使用
0.1MPa
公称压力: 1.2MPa
G系列气体罗茨流量计订货须知
：
◆填写格式举列： 规格
输出功能:
➢不填写为基本配置:带485通讯和脉冲输出 ➢I2 两线制4mA～20mA输出 ➢I23 三线制4mA～20mA输出
应超过示油镜的中心线。 • 仪表安装后做气密性检查时，其介质压力不得
超过仪表最高工作压力的1.5倍,否则将损坏压力 传感器。
罗茨流量计的安装及使用
安装注意事项
• 必须“先缓慢开启仪表前阀门再缓慢开启仪表 后阀门”，使仪表在小流量运行几分钟，并倾 听无异常的摩擦声音后，再将后阀门完全打开。
• 罗茨表切忽突然关闭阀门（防止管道流速突然 降为零时产生巨大的气锤压力而损坏流量计）。
罗茨流量计的安装及使用
计数端端盖 7、磁耦合器
G系列罗茨流量计结构：
齿轮端端盖
4、端盖 5、
同
轴承
步 齿
轮
6、甩油罗环茨流量计的6、安甩装油及环使用
G系列罗茨流量计结构：
2、 8字 形 转 子
罗茨流量计的安装及使用
罗茨流量计工作原理
流量Q
流速υ
转速υ
频率f
罗茨流量计的安装及使用
计数n
G系列气体罗茨流量计
• 安装仪表时先检查转子转动情况，再行安装。
罗茨流量计的安装及使用
安装注意事项
• 用户安装使用和维护产品时必须同时遵守 GB50058-92“爆炸和火灾危险环境电力装置设 计规程”和“中华人民共和国爆炸危险场所电 气安全规程”的有关规定。
• 安装完毕必须先检查转子转动情况。 • 投入使用时必须先加油。罗茨表最大加油量不
罗茨流量计的安装及使用
二、罗茨流量计的安装 B3系列罗茨表安装步骤
管道 试压 检漏
吹扫 管道
安装 仪表
检查 转子 加油
运行
缓慢
气密
开启
性
后阀 检验 罗茨流量计的安装及使用
缓慢 开启 前阀
罗茨流量计的安装工艺流程图
罗茨流量计的安装及使用
安装注意事项
• 管道要求：安装流量计前应将管道内的杂物、焊 渣、粉尘等清洗干净。
罗茨流量计的安装及使用
• c、关于流向：现场安装时，应按流量计箭 头指示流向安装。
• d、无论垂直安装或水平安装，都必须使传 感器内的转子轴处于水平位置。★用水平 尺调节水平
罗茨流量计的安装及使用
流量计的安装还应注意的几点：
• a) 流量计周围不得有强外磁场干扰和强烈 的机械振动。安装前应根据使用要求审核 使用环境条件。
• 运行仪表或周检仪表（已加润滑油）在运输时 必须水平放置，已免润滑油进入计量腔。
• 定期巡检。
罗茨流量计的安装及使用
仪表安装要求的检查：
• 仪表外观无破损。 • 仪表前后直管段满足要求。 • TDS系列旋进旋涡流量计最低直管段要求
为：前≥5Dn后≥1Dn • TBQZ/TBQJ系列涡轮流量计最低直管段
要求为：前≥2Dn后≥1Dn • B3/G系列罗茨流量计前后无直管段要求
罗茨流量计的安装及使用
仪表安装要求的检查：
• 仪表安装方向正确。 • 所有流量计均有水平安装和水平安装两种
方式。 • 介质流动方向必须与仪表铭牌上标注的气
流方向一致。 • 罗茨流量计水平安装时基表上的铭牌必须
朝上。 • 所有流量计垂直安装时气流方向应由上至
G16-FCM-IC-I2- 0.1/1.2 - -20/80 - 1.5
型 号
附件类 型和补 偿方式
介质最 高工作
压力 (表压)
仪表公 称压力 (表压)
罗茨流量计的安装及使用
准确度等级 (不填写为 1.5级)
介质最低温 度/介质最 高温度
罗茨流量计结构
一、G系列罗茨流量计结构：
1、计量室壳 体 2、8字形转子 3、压盖 4、端盖 5、同步齿轮 6、甩油环 7、磁耦合器 8、计数器
罗茨流量计的安装与使用
-------仅供安装与操作维护人员借鉴
罗茨流量计的安装及使用
一、罗茨流量计介绍“四懂”懂结构、 懂原理、懂性能、懂用途）; （“三会”
会使用、会维护保养、会排除故障）
简介
罗茨流量计的安装及使用
G -CFCM
罗茨表表样
G-CTR G-FCM
铅封位置
B3系列为英体端面平齐。
