一种单电源电荷灵敏放大器的设计

合集下载

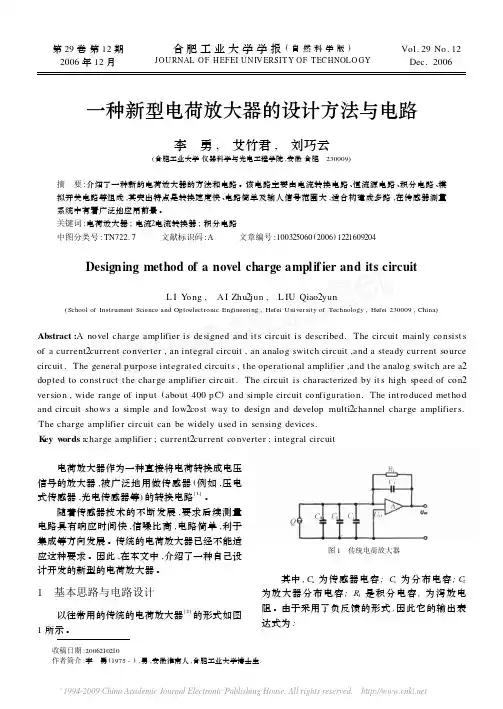

一种新型电荷放大器的设计方法与电路

一种新型电荷放大器的设计方法与电路

源 ,其输出电流 i ( t) ,在其电荷收集时间较短时可 以看作是一种持续时间极短的电流冲击脉冲 , 如 果在 t~t +Δτ时间内收集的总电荷量为 Q , 则单 个电流冲击脉冲可以由 (2) 式表示
i ( t)
=
lim
Δτ→0
Q
Δτ
(2)
式中 , Q 为传感器输出端收集到的总电荷 , 它与被
测量成正比 。在实际实验测量当中 , 电流 i ( t) 在
积分电路模拟开关控制电路 ,分别由积分控 制开关控制电路和电荷泄放开关控制电路组成 。 其时序逻辑如图 6 所示 :
图 5 积分电路原理图
这是一个采用运算放大器构成的积分电路 , 其输出电压为 :
∫ V 0 = -
1 C
Iin d t
(4)
在积分电路的输入端接入一个模拟开关作为
电流积分控制开关 ,在积分电容 C 上并接一个模 拟开关作为电荷泄放开关 。
收稿日期 :2006210210
作者简介 :李 勇 (1975 - ) ,男 ,安徽淮南人 ,合肥工业大学博士生.
' 1994-2009 China Academic Journal Electronic Publishing House. All rights reserved.
Abstract :A novel charge amplifier is designed and it s circuit is described. The circuit mainly co nsist s of a current2current co nverter , an integral circuit , an analo g switch circuit ,and a steady current so urce circuit . The general p urpo se integrated circuit s , t he operatio nal amplifier ,and t he analog switch are a2 dopted to co nst ruct t he charge amplifier circuit . The circuit is characterized by it s high speed of co n2 versio n , wide range of inp ut (abo ut 400 p C) and simple circuit co nfiguratio n. The int roduced met ho d and circuit shows a simple and low2co st way to design and develop multi2channel charge amplifier s. The charge amplifier circuit can be widely used in sensing devices. Key words :charge amplifier ; current2current co nverter ; integral circuit

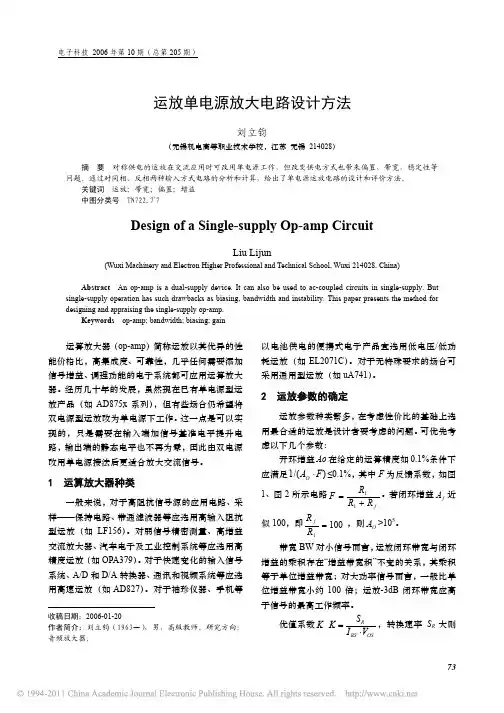

运放单电源放大电路设计方法_刘立钧

运放单电源放大电路设计方法_刘立钧

虑以下几个参数:
开环增益 Ao 在给定的运算精度如 0.1%条件下
应满足1/(AO ⋅ F) ≤0.1%,其中 F 为反馈系数,如图
1、图 2 所示电路 F
=
R1 R1 + R f
。若闭环增益 A f 近
似 100,即 R f R1
= 100 ,则 AO >105。
带宽 BW 对小信号而言,运放闭环带宽与闭环
为 20kHz。
f L1
=
1 2πR1C1
fL2
=
1 2πRLC2
fL3
=
2πR2
1 //
R3C3
Vin C1 R1 1kΩ +
+Vcc R2 100kΩ +
C3
Rf 50kΩ +Vcc
-∞
+ +
uA741
100kΩ R3
C2 +
Vout RL
图 1 反相输入放大器
高速运放一般采用电流反馈式,为了不使大阻
运放输出端直流电位接近 Vcc 或 0,而这种情况下
运放内部晶体管已进入饱和或截止区从而对输出
电压箝位。一般来说输出交流电压幅值应控制在小
于(Vcc/2-1.5V),否则会产生削峰失真。若要扩大
输出电压峰值可采用轨对轨运放。在直流放大器中
运放输出端的静态电压误差可用
∆VO
=
(1 +
Rf R1
)VOS
3 单电源供电运放电路
3.1 反相交流放大器 为使电路能对交流信号放大而不失真,单电源
供电的运放两输入端和输出端静态电压不能为 0, 必须大于输出交流信号幅值,一般取电源电压 Vcc 值的一半。图 1 中 R2R3 为静态偏置电阻,这样运 放的输入输出端的静态电压 Vcc2。为减小由于输入 偏流产生的失调误差应使 Rf =R2//R3,一般来说 R2、 R3 的阻值在 Vcc 为 12V~15V 时取 100kΩ;Vcc 为 5V

实验二电荷灵敏放大器

实验二电荷灵敏放大器

实验⼆电荷灵敏放⼤器实验⼆电荷灵敏放⼤器⼀、实验⽬的1、进⼀步掌握电荷灵敏放⼤器的电路结构的特点和⼯作原理。

2、学习电荷灵敏放⼤器性能指标的测试⽅法。

3、掌握电荷灵敏放⼤器的特点和⽤途。

⼆、实验内容1、静态⼯作点测试;2、上升时间测量;3、电荷灵敏度测量;4、⾮线性测量;5、噪声特性测量。

三、实验原理当给半导体探测器加上反偏压后,如果有射线照射,则在探测器的灵敏区内产⽣电⼦-空⽳对,其数⽬与射线粒⼦在灵敏区内损失的能量E 成正⽐。

这些电⼦-空⽳对被探测器结电容d C 收集,形成电压脉冲,其幅度为:dC Q U =,这⾥Q是收集到的电荷量。

图2-1 电荷灵敏放⼤器原理图由于半导体探测器的结电容d C 随外界温度和外界偏压⽽改变,使得输出信号的幅度不稳定,给能谱测量带来很⼤困难。

为解决此问题,需要使⽤电荷灵敏放⼤器。

电荷灵敏放⼤器原理如图2-1所⽰。

其中d C 是半导体探测器的结电容,r C 是放⼤器的输⼊电容和分布电容之和。

f C 为反馈电容。

如将反馈回路的电容等效到输⼊端,则输⼊端的总电容为()fr d CA C C 01+++。

当半导体探测器输出电荷Q 时,在放⼤器输⼊端形成的信号电压为()fr d sr CA C C QU 01+++=如果满⾜条件10>>A ,()r d f C C C A +>>+01,则 fsr CA Q U 0≈放⼤器的输出信号幅度为 fsr sc CQ U A U -=?-=0由此可见,只要满⾜上述条件,电荷灵敏放⼤器的输出信号幅度就仅与探测器输出的电荷Q 成正⽐,⽽与探测器的结电容d C 和放⼤器的输⼊电容r C ⽆关。

输⼊单位电荷所产⽣的输出电压值为fsc CU 1-=fC1-称为电荷灵敏度。

由式可见,要提⾼电荷灵敏度,应选择较⼩的f C 值。

本实验所⽤FH1047A 电荷灵敏放⼤器,其电路原理如图2-2。

其中,1T 采⽤结型场效应管3DJ7G ,它具有极⼩的栅流,很⾼的输⼊电阻,很⼩的输⼊电容,这是获得低的噪声所必需的。

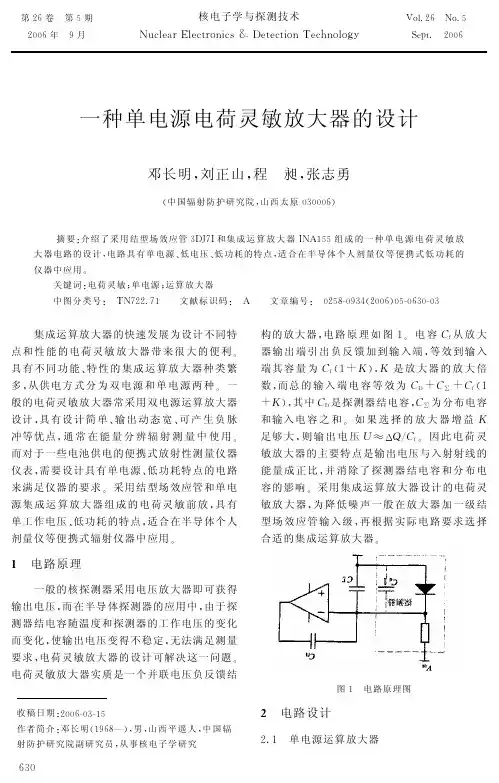

一种单电源电荷灵敏放大器的设计

一种单电源电荷灵敏放大器的设计
通电压时,信号 被 二 级 管 钳 位。R2、R3 是 场 效 应管3DJ7I的偏 置 电 阻,其 电 阻 值 根 据 场 效 应 管 的 转 移 特 性 曲 线 确 定 ,首 先 确 定 漏 源 电 流 ,在 假定 虚 地 电 压 值 后,可 确 定 R4、R5、R3 电 阻
631
值 ,由 于 栅 极 无 电 流 产 生 ,其 直 流 电 压 等 于 运 放 6脚输出电 压,而 场 效 应 管 的 源 极 电 压 被 设 计 小 于 栅 极 电 压 ,使 栅 源 电 压 为 负 ,从 而 保 证 场 效 应管正常工 作。 另 外 为 保 证 运 放 正 常 工 作,漏 极电压设计等于运放虚地电压。
7 结束语
本文介绍的单电源电荷灵敏放大器已应用 在 半 导 体 个 人 剂 量 仪 中 ,经 长 期 使 用 ,电 路 性 能 稳定。单电源的电荷灵敏放大器为仪器便携、 低功耗、电池 供 电 设 计 提 供 了 基 础。 电 路 在 实 际 使 用 中 ,在 噪 声 、电 磁 兼 容 等 性 能 方 面 还 有 待 提高。
能 量 成 正 比,并 消 除 了 探 测 器 结 电 容 和 分 布 电 容的影响。采用集成运算放大器设计的电荷灵 敏 放 大 器,为 降 低 噪 声 一 般 在 放 大 器 加 一 级 结 型 场 效 应 管 输 入 级,再 根 据 实 际 电 路 要 求 选 择 合适的集成运算放大器。
1 电路原理
5 电路性能
电路主要 性 能 测 试 结 果,电 荷 灵 敏 度 ACQ =2×1012V/C;上 升 时 间 小 于 50ns;最 高 计 数 率 大 于 500kHz;
噪声电压小于2mV;信 噪 比 5 倍(241Am); 工作电流小于1mA;工作电压:在 2.7~5.5V; 在 0~50℃ 之 间 平 均 温 度 系 数 为 0.08%/℃ 。

一种灵敏放大器[发明专利]

一种灵敏放大器[发明专利]

专利名称:一种灵敏放大器
专利类型:发明专利
发明人:刘鑫,赵发展,刘梦新,韩郑生申请号:CN201310512210.4
申请日:20131025
公开号:CN103559903A
公开日:
20140205
专利内容由知识产权出版社提供
摘要:本发明属于集成电路技术领域,公开了一种灵敏放大器,包括:传输门电路、钳位放大电路以及预充电电路;所述传输门电路连接在所述钳位放大电路的输入端与所述输入信号之间;所述预充电电路连接在所述电源与所述钳位放大电路输出端之间,对读出信号进行预充电。

本发明通过在输入端设置传输门电路,在输出端设置预充电电路提升放大器的抗干扰能力,提高位线的负载驱动力,同时提升电路读写速度。

申请人:中国科学院微电子研究所
地址:100029 北京市朝阳区北土城西路3号
国籍:CN
代理机构:北京华沛德权律师事务所
代理人:刘杰
更多信息请下载全文后查看。

CR-110电荷灵敏前置放大器

CR-110电荷灵敏前置放大器

CR-110电荷灵敏前置放大器Cremat公司的CR-110是一个单通道电荷灵敏前置放大器模块,它被广泛用于多种辐射探测器。

例如:半导体探测器,雪崩光电二极管和各种气体探测器。

在Cremat公司的众多前置放大器模块中,CR-110的体积是挺小巧的(模块面积小于一平方英寸),这样就允许用模块化的设计制作一个紧凑型多通道探测系统。

本课题是以CR-110电荷灵敏前置放大器模块为核心,制作一个能够正常使用的电荷灵敏前置大器。

制作过程包括电路板设计,铝盒加工,线路连接和波形调试。

此课题虽然没有很大的难度。

但是整个过程非常偏重于实践,比如铝盒加工打孔,线路焊接等操作都很考验实验者的动手能力。

制作过程中,也能自然而然了解到电路板的设计,测试板各个连线的作用。

非常有助于我们了解电荷灵敏前置放大器的工作原理。

再结合以前学的课本上的知识,更能温故知新。

我们作核辐射测量时,一般采用电子学方法,应该对探测器输出的信号进行处理,包括对获取的信号进行放大,成形,甄别,变换分析,记录等等。

因探测器输出信号小,一般都要先通过放大器放大才能测量。

所以信号放大是核电子学信号处理一个必要部分。

实际测量中,探测器附近必然有一定辐射剂量。

工作人员测量时必须远离辐射现场。

我们一般把放大器分成前置放大器和主放大器,这样做是为了减少放大器输入端和探测器输出端之间的分布电容的影响,也可以弱化外界干扰,有效的提高信噪比,使信号用的高频电缆的阻抗相应匹配,。

前置放大器也称作为预放大器,体积小,靠近探测器,其输入端与探测器输出配合,有些前放甚至和探测器组成一个模块,我们称之为“探头”,输出的信号再经高频电缆和主放大器连接。

前置放大器参数很少在测量过程中变动,一般由主放大器作放大倍数和成型时间常数的调节。

第二章前置放大器2.1前置放大器的作用和特点前置放大器的作用和特点可以从下面几个方面说明:(1)提高系统信噪比核辐射探测器一般贴近辐射源.所以探测器往往在强辐射场,狭小空间,恶劣环境或工作人员不宜在现场,也不适合用大体积的仪器。

电荷灵敏前置放大器消除电源噪声的设计

电荷灵敏前置放大器消除电源噪声的设计

电荷灵敏前置放大器消除电源噪声的设计肖海军;张流强;肖沙里;李先仓;黄振华【摘要】在高灵敏度光电探测领域,常常采用雪崩二极管(APD)等高增益探测器,这些探测器通常需要上百伏的工作电压,因此电源噪声对探测器的性能影响很大.针对单光子探测的需要,论文提出了一种电荷灵敏前置放大器消除电源噪声的设计,通过采用匹配的差分输入,可以有效抵消电源的共模噪声.论文首先对APD探测器在不同偏压下的结电容进行测试,然后采用可调电容对APD电容进行匹配,用MultiSim 对提出的电路进行了仿真分析,最后制作实验电路进行了测试和验证.结果表明:差分输入电荷灵敏前置放大器能够有效消除电源噪声(包括低频噪声和高频噪声),实现高灵敏度的光探测.%High gain photon detectors such as avalanche photo diode (APD) are widely used for high-sensitivity photon detection. However,the high voltage applied to these detectors often makes serious noise. In order to perform high-sensitive photon detection,an innovative denoising design for charge-sensitive preamplifier is proposed,which can reduce the power-supply noise by differential amplification. Firstly,the junction capacitance of APD is tested under various bias voltages. Then capacitance matching is made with an adjustable capacitor and circuit simulation is performed with Multisim software. Finally the fabricated circuit is tested. It is shown that the charge-sensitive pre-amplifier with differential input can significantly reduce the power-supply noise (both low frequency and high frequency) and realize high sensitivity.【期刊名称】《激光与红外》【年(卷),期】2013(043)002【总页数】5页(P190-194)【关键词】电荷灵敏前置放大器;APD;差分放大;Multisim仿真;电源噪声【作者】肖海军;张流强;肖沙里;李先仓;黄振华【作者单位】重庆大学光电技术及系统教育部重点实验室,重庆400030;重庆大学光电技术及系统教育部重点实验室,重庆400030;重庆大学光电技术及系统教育部重点实验室,重庆400030;重庆大学光电技术及系统教育部重点实验室,重庆400030;重庆大学光电技术及系统教育部重点实验室,重庆400030【正文语种】中文【中图分类】TN291 引言高灵敏度光探测器在成像、光谱和光通讯领域有着广泛的应用,随着应用需求的发展,高速和高灵敏度光探测器越来也受到业界的重视,其最新发展就是以单光子探测为标志的新型光探测技术。

电荷灵敏放大器课件

电荷灵敏放大器课件
增益
电荷灵敏放大器的增益是指输出信号与输入信号的比值。增益越大,对输入信号 的放大效果越好。
噪声与失真
噪声
电荷灵敏放大器的噪声是指输出信号中的随机波动,主要由 内部电路的热噪声和外部环境的干扰引起。噪声越低,电荷 灵敏放大器的性能越好。
失真
电荷灵敏放大器的失真是指输出信号与输入信号在波形上的 差异。失真越小,电荷灵敏放大器的性能越好。
电图等生理信号的检测。
2023
PART 02
电荷灵敏放大器的电路分 析
REPORTING
电路组成与元件
电路组成
电荷灵敏放大器主要由输入级、反馈级和输出级三部分组成。输入级通常采用差分放大 器结构,用于放大微弱电荷信号;反馈级通常采用运算放大器跟随器或射极跟随器,用于提高输出阻抗和减小输
应用领域
弱信号检测
电荷灵敏放大器在弱信号检测 领域中应用广泛,如电子显微 镜、光谱分析仪、辐射探测器
等。
电子测量
在电子测量领域中,电荷灵敏 放大器常用于测量电容、电感 、阻抗等参数。
通信与雷达
在通信和雷达领域中,电荷灵 敏放大器可用于接收微弱的信 号并进行处理。
生物医学工程
在生物医学工程领域中,电荷 灵敏放大器可用于心电图、脑
响应时间与带宽
响应时间
电荷灵敏放大器的响应时间是指输出 信号跟随输入信号变化的时间。响应 时间越短,电荷灵敏放大器的性能越 好。
带宽
电荷灵敏放大器的带宽是指其可以处 理的信号频率范围。带宽越宽,电荷 灵敏放大器可以处理的信号频率越高 。
2023
PART 04
电荷灵敏放大器的实际应 用
REPORTING
2023
电荷灵敏放大器课件
REPORTING
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
参考文献:
[1]张志勇,等.硅 光 电 二 极 管 与 电 荷 灵 敏 前 置 放 大 器 在中微子实验中 的 设 计 应 用 研 究 [J].核 电 子 学 与 探 测 技 术 ,2002,22(2):138.
[2]李振元.低噪声电荷灵 敏 前 置 放 大 器 [J].核 电 子 学 与探测技术 ,1987,7(6):337.
一般的核探测器采用电压放大器即可获得 输 出 电 压 ,而 在 半 导 体 探 测 器 的 应 用 中 ,由 于 探 测器结电容随温度和探测器的工作电压的变化 而 变 化 ,使 输 出 电 压 变 得 不 稳 定 ,无 法 满 足 测 量 要 求 ,电 荷 灵 敏 放 大 器 的 设 计 可 解 决 这 一 问 题 。 电荷灵敏放大器实质是一个并联电压负反馈结
[3]E.科瓦尔 斯 基.核 电 子 学 [M].北 京:原 子 能 出 版 社 ,1975.
Thecircuitdesignofasinglesupplycharge-sensitiveamplifier
6 工艺设计
原理图设 计 思 想 需 要 PCB 设 计 工 艺 及 其 他工艺的保证才能使电路的性能达到预期的设 计目标,对于 电 荷 灵 敏 放 大 器 更 是 如 此。 电 路 的工 艺 设 计 也 是 很 重 要 的 一 环,设 计 时 要 考 虑 电 路 板 的 设 计 、电 磁 屏 蔽 、避 光 、防 潮 、防 震 等 工 艺。在电路板的 设 计 中 要 注 意 以 下 内 容:元 件 应 从 输 入 至 输 出 顺 序 排 列 ,分 布 均 匀 ,连 线 要 尽 量 短 ,电 源 线 要 尽 量 远 离 信 号 线 ,电 路 板 设 计 最 好大面 积 敷 铜。 另 外 印 制 板 清 洁 处 理 同 样 重 要。电磁屏蔽采用铜材料或不干胶屏蔽胶带等 新 型 电 磁 兼 容 材 料,避 光 工 艺 采 用 了 黑 色 胶 带 和 滤 光 片 ,防 潮 和 防 震 采 用 了 电 路 浸 胶 工 艺 。
表1 常用场效应管的特性
型号
跨导 /ms
等效噪声 电 压/nV
漏源饱和电 流IDS/mA
输入阻 抗/Ω
3DJ4D 2.5
11
0.05~0.35
1010
3DJ7I
2
5
1~3.5
1010
2N4416 6
6
1~3
1010
目前单电源低电压运算放大器种类很多, 根据需要可 选 场 效 应 管 输 入 型 或 CMOS 输 入 型 ,同 时 根 据 整 体 设 计 要 求 ,要 考 虑 芯 片 的 工 作
5 电路性能
电路主要 性 能 测 试 结 果,电 荷 灵 敏 度 ACQ =2×1012V/C;上 升 时 间 小 于 50ns;最 高 计 数 率 大 于 500kHz;
噪声电压小于2mV;信 噪 比 5 倍(241Am); 工作电流小于1mA;工作电压:在 2.7~5.5V; 在 0~50℃ 之 间 平 均 温 度 系 介绍的单电源电荷灵敏放大器已应用 在 半 导 体 个 人 剂 量 仪 中 ,经 长 期 使 用 ,电 路 性 能 稳定。单电源的电荷灵敏放大器为仪器便携、 低功耗、电池 供 电 设 计 提 供 了 基 础。 电 路 在 实 际 使 用 中 ,在 噪 声 、电 磁 兼 容 等 性 能 方 面 还 有 待 提高。
关 键 词 :电 荷 灵 敏 ;单 电 源 ;运 算 放 大 器 中图分类号: TN722.71 文献标识码: A 文章编号: 0258-0934(2006)05-0630-03
集成运算放大器的快速发展为设计不同特 点和性能的电荷灵敏放大器带来很大的便利。 具 有 不 同 功 能、特 性 的 集 成 运 算 放 大 器 种 类 繁 多,从供电方 式 分 为 双 电 源 和 单 电 源 两 种。 一 般的电荷灵敏放大器常采用双电源运算放大器 设计,具有设 计 简 单、输 出 动 态 宽、可 产 生 负 脉 冲等优点,通 常 在 能 量 分 辨 辐 射 测 量 中 使 用。 而对于一些电池供电的便携式放射性测量仪器 仪 表 ,需 要 设 计 具 有 单 电 源 、低 功 耗 特 点 的 电 路 来满足仪器的要求。采用结型场效应管和单电 源 集 成 运 算 放 大 器 组 成 的 电 荷 灵 敏 前 放,具 有 单 工 作 电 压 、低 功 耗 的 特 点 ,适 合 在 半 导 体 个 人 剂量仪等便携式辐射仪器中应用。
实际工作点 设 计 运 放 虚 地 电 压 设 计 为2.2 V,静态时运放6 脚 输 出 电 压 1.6V 左 右,场 效 应管栅极为1.6V 左右,工 作 点VDS选 在 0.4~ 0.6V 之间,VGS 在 0~ -0.4V 之 间,IDS 在0.2 mA 左右。基 于 减 少 信 号 堆 积 和 噪 声 的 考 虑, 根据需要 R6选 用 10~100MΩ 的 金 属 膜 电 阻。 为提高信 号 输 出 幅 度,增 加 信 噪 比,反 馈 电 容 C1采用温度稳定 性 好 的 0.5pF 电 容。 电 容 C2 接在 反 馈 电 阻 和 电 容 之 间 实 现 交 流 耦 合,可 提 高高频特性。 电 源 采 用 3.3V 单 电 源,由 于 电 源很 小 的 扰 动 可 产 生 很 大 的 噪 声,根 据 需 要 可 增加 滤 波 电 路 消 除 电 源 纹 波 噪 声,以 减 小 电 源 产生的干扰。以上参数设计与使用探测器类型 有 一 定 关 系,使 用 不 同 探 测 器 可 以 微 调 一 些 参 数能提升电路性能。
表2 几种放大器具体指标
型号
电源电 压/V
工作电 流/mA
等效噪 声/nV
带宽 /MHz
INA155 2.7~5.5 0.7
38
MAX495 2.4~5.5 0.15
50
TLV2372 2.7~15
0.66
39
1 0.3
3
4 电路分析
图3 实用电路原理图
3 器件性能
电荷灵敏放 大 器 性 能 的 好 坏,器 件 的 选 择 至 关 重 要,本 电 路 关 键 器 件 是 场 效 应 管 和 单 电 源集成 运 算 放 大 器。 场 效 应 管 一 般 选 择 噪 声 低、跨导高、低 饱 和 电 流 的 结 型 场 效 应 管,常 见 型号有国产 3DJ4、3DJ7 等,国 外 产 的 2N4416、
如图3,信号从场效 应 管 栅 极 输 入 反 向 后, 流 入 放 大 器 正 向 输 入 端,由 反 馈 电 阻 和 反 馈 电 容构成并联电压负反馈放大器。放大器中输入 级 场 效 应 管 采 用 共 源 方 式,其 栅 极 通 过 反 馈 电 阻 R6来稳定其静态工作点,使其在0V 或负偏 压下获 得 最 低 噪 声。R6 同 时 是 积 分 电 容 C4 的放电 回 路,其 RC 常 数 影 响 输 出 脉 冲 的 下 降 时 间 。C1 是 耦 合 电 容 ,依 据 探 测 器 工 作 电 压 选 择高压电容 或 普 通 低 压 电 容。R1 为 限 流 保 护 电阻。D1、D2用来保 护 输 入 端,当 输 入 端 正 信 号和负信号大于二级管反向导通电压和正向导
通电压时,信号 被 二 级 管 钳 位。R2、R3 是 场 效 应管3DJ7I的偏 置 电 阻,其 电 阻 值 根 据 场 效 应 管 的 转 移 特 性 曲 线 确 定 ,首 先 确 定 漏 源 电 流 ,在 假定 虚 地 电 压 值 后,可 确 定 R4、R5、R3 电 阻
631
值 ,由 于 栅 极 无 电 流 产 生 ,其 直 流 电 压 等 于 运 放 6脚输出电 压,而 场 效 应 管 的 源 极 电 压 被 设 计 小 于 栅 极 电 压 ,使 栅 源 电 压 为 负 ,从 而 保 证 场 效 应管正常工 作。 另 外 为 保 证 运 放 正 常 工 作,漏 极电压设计等于运放虚地电压。
图1 电路原理图
收 稿 日 期 :2006-03-15 作者简介:邓长明(1968-),男,山西 平 遥 人,中 国 辐 射 防 护 研 究 院 副 研 究 员 ,从 事 核 电 子 学 研 究
2 电路设计
2.1 单电源运算放大器
630
模拟电路设计者都知道怎么在双电源电压 的条 件 下 使 用 运 算 放 大 器,如 图 2 左 边 的 那 个 电路。一个双电源是由一个正电源和一个相等 电 压 的 负 电 源 组 成,一 般 是 ±15、±12 和 ± 5V。输入电 压 和 输 出 电 压 包 括 正 负 电 压 的 摆 动幅度,都是 参 考 地 给 出 的。 单 电 源 供 电 的 电 路(图2右),运 算 放 大 器 的 电 源 两 脚 分 别 连 接 到正电源和地。正电源引脚接到运算放大器的 VCC 引脚,地 连 接 到 运 算 放 大 器 VCC 引 脚 或 GND。将正电压通过 电 阻 分 压,获 得 直 流 偏 压 作 为 虚 地 接 到 运 算 放 大 器 的 输 入 引 脚 上,这 时 运算放大器的输出电压接近电源的一半电压, 单电源运算放大器输入和输出是参考电源地 的,在 实 际 应 用 中 一 般 需 在 两 级 放 大 器 之 间 加 入 隔 直 电 容 ,以 方 便 工 作 点 的 设 计 。
构的放大器,电 路 原 理 如 图 1。 电 容 Cf从 放 大 器 输 出 端 引 出 负 反 馈 加 到 输 入 端,等 效 到 输 入 端其 容 量 为 Cf(1+K),K 是 放 大 器 的 放 大 倍 数,而总 的 输 入 端 电 容 等 效 为 CD +CΣ +Cf(1 +K),其中CD是探测器结电容,CΣ 为分布电容 和输入电容之和。如果选择的放大器增益 K 足够 大,则 输 出 电 压 U ≈ΔQ/Cf。 因 此 电 荷 灵 敏放大器的主要特点是输出电压与入射射线的
能 量 成 正 比,并 消 除 了 探 测 器 结 电 容 和 分 布 电 容的影响。采用集成运算放大器设计的电荷灵 敏 放 大 器,为 降 低 噪 声 一 般 在 放 大 器 加 一 级 结 型 场 效 应 管 输 入 级,再 根 据 实 际 电 路 要 求 选 择 合适的集成运算放大器。
