安装配置作业指导- Honeywell网络报警模块接入手册
HONEYWELL手册学习指导

H O N E Y W E L L学习手册目录第1章概述 01.1系统概述 01.2系统操作环境 0第2章系统结构 (1)第3章硬件构成 (2)3.1电源断路器 (3)3.2C ENTRAL P ART模件 (3)3.2.1 10020/1/1 中央处理器(CPU) (4)3.2.2 10018/2/U DCS通讯模件(SMM) (4)3.2.3 10024/H/F 通讯模件(COM)............................................................................................................. .63.2.4 10005/1/1 Watchdog模件(WD) (6)3.2.5 10001/R/1 垂直总线驱动模件(VBD) (6)3.2.6 10006/2/1 诊断和电池模件(DBM) (6)3.2.7 10300/1/1 电源供应模件(PSU) (8)3.2.8 10100/2/1 水平总线模件(HBD) (8)3.3I/O模件 (8)3.3.1 10101/2/1 数字量输入模件(DI) (8)3.3.2 10201/2/1 数字量输出模件(DO) (8)第4章FSC软件 (9)4.1软件功能 (9)4.1.1 硬件要求 (9)4.1.2 软件要求 (9)4.1.3 FSC Navigator安装 (9)4.1.4 启动FSC Navigator (10)第5章系统组态 (10)5.1创建新工程 (11)5.2工程组态 (11)5.2.1 系统配置 (11)5.2.2 I/O信号定义 (12)5.2.3 I/O硬件设置 (12)5.2.4 写数据库文件 (13)5.2.5 读数据库文件 (13)第6章逻辑功能图(FLD)设计 (14)6.1逻辑块图库说明 (14)6.1.1 常用的逻辑块 (14)6.1.2 常用输入输出块 (16)6.1.3 常用传输球 (16)6.2FLD组态说明 (17)第7章编译应用程序 (18)第8章装载应用程序 (19)8.1程序分类 (19)8.2程序装载步骤 (19)第9章FSC系统启停 (20)9.1系统上电 (20)9.2FSC系统启动 (19)9.3FSC系统停机 (20)第10章在线环境 (21)10.1在线功能 (21)10.2进入在线环境 (21)10.3在线状态说明 (22)第11章SM组态 (23)11.1UCN节点组态 (23)11.2SM BOX点组态 (24)11.2.1 各类点所占的PU数 (24)11.2.2 点分配原则 (26)11.3过程点组态 (26)第12章SM启停 (27)12.1SM启动步骤 (27)12.2SM停机步骤 (27)第13章FSC维护 (28)13.1更换模件 (28)13.1.1 严禁带电插拔的模件 (28)13.1.2 可带电插拔的模件 (28)13.2信号检测 (28)13.2.1 状态指示 (28)13.2.2 信号测量 (29)13.3故障诊断 (29)13.4辅操台操作 (29)定义1. FSC全称FAIL SAFE CONTROL,即故障安全控制,是由美国HONEYWELL公司研制开发的安全控制系统,主要用于装置的联锁自保控制。
硬件安装向导【SF-3000硬件安装向导】

SF-3000安装说明书目录1 产品介绍------------------------------------------------31SF-3000后面板-----------------------------------------32SF-3000后面板(内部)------------------------------------42 与控制主机连接------------------------------------------51通过RS-232连接-----------------------------------------52通过RS-485连接(单个)-----------------------------------63通过RS-485连接(多个)-----------------------------------74通过局域网连接-----------------------------------------85通过广域网连接-----------------------------------------93接线指南------------------------------------------------101电源接线---------------------------------------------102RS-232、RS-485接线-------------------------------------113TCP/IP接线--------------------------------------------124 韦根输出接线-------------------------------------------135RF读卡器接线------------------------------------------146感应器1接线-------------------------------------------157感应器2接线-------------------------------------------168继电器1/2接线------------------------------------------179继电器3/4接线------------------------------------------181 产品介绍1 SF-3000 后面板VR500 LCD 开关(Switch)-调节LCD显示窗亮度VR501 扬声器音量开关-调节扬声器音量CN500 串口(Serial Port)-用于232、485通信CN501继电器1、2-与门锁, 报警装置连接CN502 继电器3、4-与门锁, 报警装置连接(备用)CN503 卡连接处-与外部读卡器连接CN505 连接感应器-连接各种感应器(控制门、保安感应器等)或出门按键CN506 韦根输出-把使用者ID用韦根资料输出(用于本产品与其他主控制器连接)CN700 电源输入-12V 电源输入LAN_RJ45TCP/IP 连接端子-用于TCP/IP RJ45 连接本页已使用福昕阅读器进行编辑。
网络接警机(IP Receiver) 说明书

霍尼韦尔 Honeywell安防系统安装和设置指南

4 系统操作 ................................................................................................................................. 42
4.1 安全密码 .......................................................................................................................... 42 4.2 紧急键.............................................................................................................................. 42 4.3 键盘功能 .......................................................................................................................... 43 4.4 报警声音通知(双向语音功能)...................................................................................... 44 4.5 “Follow Me”提示功能..................................................................................................... 45 4.6 “Follow Me”系统语音播放功能 ...................................................................................... 46 4.7 退出错误警报显示 ........................................................................................................... 46 4.8 故障情形 .......................................................................................................................... 46 4.9 测试模式 .......................................................................................................................... 47

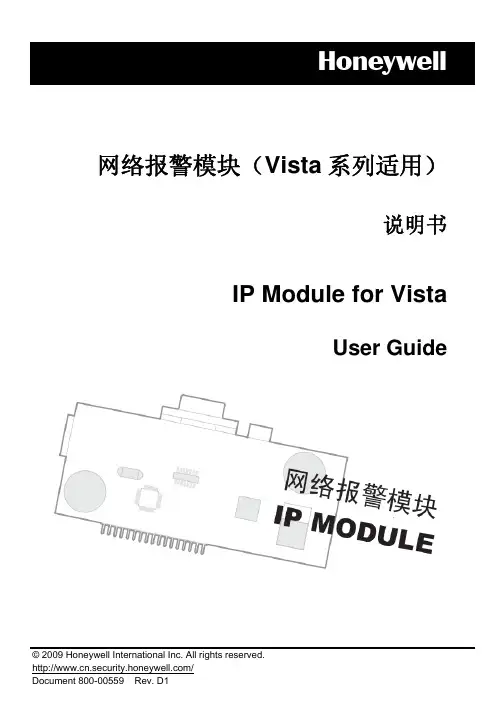

霍尼韦尔IPM-Vista网络接口模块安装使用说明书

Honeywell
目录
1 产品介绍........................................................................................................................... 1 模块功能 ..................................................................................................................... 1 PC 端硬件要求 ............................................................................................................ 2
Honeywell安防系统配置指南

门禁控制器 (N-1000-III)
门禁控制器 (N-1000-IV)
门禁控制器 (N-1000-IV)
最多不超过31个,总长不超过1200米
Honeywell安防系统配置指南
门禁控制器的配置-PW2000
门禁电脑 串口 通信转换器
(Winpak Pro)
PW-485-PCI-B
RVVP0.5 x 2
Honeywell安防系统配置指南
Ademco大型报警系统配置指南
被动红外探测器探测范围的界定?
W
L 顶视图
Honeywell安防系统配置指南
侧视图
Ademco大型报警系统配置指南
如何选择探测器? 我们通常所述的探测范围 L x W,就如上图中的描述,如:
DT7225: 7.6x9米 DT7235: 11x11米 DT7450: 15x18米
副控键盘:
AVBPCKND:无显示 AVBPCK:无操纵杆 AVBPCKZ:内置操纵杆 AVBPCKC:内置操纵杆、16功能键 AVBPCKA :内置操纵杆、16功能键、喇叭
是
需要控制球机吗?
PIT422
是
需要Vista-120连动吗?
PIT232/232
Honeywell安防系统配置指南
摄像机配置指南—固定球机
每
4297延伸器
台
之所最
和有多
4297延伸器
不4并 超接 过2 8
1
1 9个
274
2
0
前 面
2
0 多
0距9 米离 7
,
总
线
4297延伸器
4297后面距离前所述不超过1200米
Honeywell安防系统配置指南
霍尼韦尔防盗报警安装编程整理说明

霍尼韦尔报警系统资料说明一、接线图1、236 plus Ⅱ2、2316 plus Ⅱ接线备注:1.警号(二芯)分正负极,红色线为正极接“BELL+”,黑色线为负极接“GND”。
2.探测器(四芯,例如:双鉴移动探测器、红外幕帘、震动探测器、等需接电源的探测设备)的供电正极接“不可关断的辅助电源”的“AUX”,负极接“不可关断的辅助电源”的“GND”;信号端不分正负但接防区的“Z”端需串接一个电阻,另一端接防区的“GND”。
3.编程键盘(三芯)的供电端“+”接“KEY+”, “_”接“GND”, 数据端“DAT”接“DATA”(数据端的负极实际是共用电源端的GDN)。
4.紧急按钮(二芯)需接常闭的两个触点,而非常开触点。
不分正负但接防区的“Z”端最好串接一个电阻(以防设备短路而烧坏主机板电路),另一端接防区的“GND”。
5.门磁(二芯)接法同紧急按钮。
6.空余防区,可接电阻(电阻一端接防区的“Z”端,一端接“GND”端),也可不接电阻。
7.移动探测器的软胶面向下安装,对着要监视的防区空间(只要检测到有人移动,LED灯就会亮,否则LED灯为灭的状态)。
8.主机箱的防拆开关引出的两根线不分正负但接防区的“Z”端最好串接一个电阻,另一端接防区的“GND”。
二、编程1.加电后,准备灯为绿色。
2.进入编程命令:按“012345*0#”,此时“准备”“布防”“服务”三灯亮,表示进入编程状态。
3.输入命令结束后按“#”结束当前项编程,继续下一项编程。
4.退出编程状态:按“*”“#”即可退出编程状态。
5.断电后在加电即可生效。
6.编程过程中,不要管指示灯的状态,只要提示音正常即可继续对下一项地址编程。
三、恢复初始值(一般用于编程混乱后使用)断电后用跳线短接“DEFAULT”的两脚不放,然后加电,大约5秒后(此时键盘灯会有变化)松开短接触点即可恢复初始值。
四、常用编程命令(以236 plus Ⅱ为例,其它型号请参考相应说明书)1.默认参数2.安装员密码编程3.用户密码编程(及布防和撤防时输入的密码)4.控制主机时间编程5.回路防区控制编程(重要)重点说明:1.某银行的探测器防区配置:1-5防区为墙面及自助机柜震动探测器,6-7防区为自助机门磁,8防区为紧急按钮,9防区为防盗门的门磁,10防区以后为红外探测器,空余防区均接了电阻。
Honeywell GPRS网络模块设置系统 用户手册说明书

DSA002-MCM23Honeywell GPRS网络模块设置系统用户手册北京德尚安技术发展有限公司目录一、系统介绍 (2)二、系统安装 (3)1.软件安装 (3)2.硬件安装 (5)三、软件使用 (6)1.通讯配置 (7)2.发送与接收 (8)3.MCM23设置 (9)4.通讯薄 (12)5.配置方案 (14)6.端口信息 (15)四、标准设置流程 (16)一、系统介绍本公司的Honeywell GPRS网络模块设置系统是专门为MCM-23无线通讯模块而设计的,该模块是霍尼韦尔公司出品的23系列报警主机的功能扩展模块,可以通过GPRS和GSM等多种通信方式,将23系列报警主机监测到的警情无线上报给接警中心或用户。
模块使用时需要用户通过手机以短信方式进行编程,编程命令格式严格,用户使用起来多有不便,本系统可代替用户执行繁琐的编程任务,使用简单。
并可以将配置参数保存为多种方案,方便用户快速的设置多个模块。
Honeywell GPRS网络模块设置系统具有以下优点:·系统兼容性好,支持WindowsXP、Windows2003、Windows Vsita、Windows7系统(32位和64位)·软件界面直观易懂,设有一键设置,编程过程简单化·系统配置方便,还设有手动短信模式方便调用·软件采用Access数据库作为数据库平台,速度快,稳定性高,备份方便·通讯薄用户资料可导出、可打印·可设置多种配置方案,方便模块资料修改二、系统安装1.软件安装把安装盘放入电脑光驱,进入MCM32文件夹,双击运行Setup.exe文件。
按照提示点击【下一步】进行安装。
许可协议中选择【我同意以上条款】,放可进行下一步安装。
选择安装路径,软件默认装在系统磁盘,为了保护数据建议安装在非系统磁盘内,点击【浏览】可更换安装路径。
选好路径后点【下一步】继续安装,按提示选择即可,无特殊操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
注意:必须使用型号为IPM-23的模块,才能与CK23系列主机进行通讯。
使用步骤:
1、按照Honeywell《网络报警模块说明书(23系列适用)》将网络模块与报警主机进行连
接,并接好网线。
2、安装IPM调试工具后,运行之。
该软件可以搜索到网段内的设备,并进行参数的修改。
如下图:
按照上图所示操作,点击“广播搜索”按钮,搜索网段内的IPM模块。
或者点击“指定搜索”按钮,搜索指定IP或者MAC地址的模块。
如下图所示。
找到了模块后点击“配置IP”按钮,对找到的设备进行网络参数的设置,如下图所示。
然后选择模块连接的报警主机类型,如下图所示。
设置完成后,测试是否能连接上报警服务器。
如下图所示:
成功连接,如下图所示:
3、成功连接后,运行报警服务软件,导入证书(霍尼韦尔网络模块暂时未提供认证功能)。
注意:报警服务软件监听的端口号是3000,务必保证该端口不被其它程序占用。
进入报警配置,如下图所示:
在“报警配置”中选择“霍尼威尔网络报警模块”,点击下面的“详细配置”。
如下图所示:
进入“报警设备编辑”页面,如下图所示,点击“添加”按钮,然后输入IPM模块的IP 和MAC地址,注意:对于Honeywell的设备,MAC地址必须正确填写。
端口和登陆名以及密码可以默认,不用特定输入。
Honeywell 2316主机,有16个额定的报警输入,没有输出。
可以设置多个设备。
完成设备的添加后,选择“防区管理”,添加防区。
如下图所示。
如下图所示,输入防区名称,勾选防区的通道。
注意,每个防区必须对应一个网络报警模块,因此一个防区下的输入通道只能是一台主机内的(CK主机为16个)。
完成服务配置,后如下图,在主界面可以看见添加的防区,以及防区内的通道。
如上图所示:打开虚拟键盘。
4、布/撤防(虚拟键盘)
键盘输入“1234#”开启布防,再次输入则撤销布防。
5、旁路/恢复旁路(虚拟键盘)
在撤防状态下,键盘输入“1234#C1”。
相对于主机的输入通道1进入旁路状态。
其他通道依次类推。
C就是键盘中的“旁路”键。
6、报警后的处理(虚拟键盘)
只能采取“撤防”操作。
撤防后,非24小时防区必须在再次布防的情况下,才能收到下一次报警。
7、报警输出的控制(IPM模块没有输出)
8、尤其注意
报警主机
1)要产生报警信号,必须布防;要解除报警,必须撤防;必须在撤防的状态下,旁路才能
成功。
2)报警主机上每个“探头”,业内就叫“防区”;而我们是把报警盒上多个探头组成一个“防
区”,因此,布/撤防的概念就有所不同了,这是最容易混淆的。
3)我们软件上也可以把主机的多个“防区”组成我们软件自定义的“防区”,但是,对这
种“软防区”的布撤防操作也仅仅是由软件控制的,而不会对主机进行任何操作。
4)目前报警服务软件不提供对主机进行复杂的编程功能,因此只能通过主机键盘来进行编
程。
