原煤仓空气炮在天富热电厂技改工程中的应用
热电厂空气预热器节能改造及效果分析
热电厂空气预热器节能改造及效果分析陈庆文;漆雅庆;冯超【摘要】文中介绍了某热电厂300 MW机组空气预热器节能改造的技术方案,阐明了空气预热器节能改造的技术原理,并对项目改造的节能效果进了分析.结果表明,机组空气预热器漏风率由改造前13.12％下降为5.76％,漏风率平均下降7.36％,年节约标准煤2 569 t,机组供电煤耗下降约1.51 g/kW.【期刊名称】《应用能源技术》【年(卷),期】2016(000)008【总页数】3页(P16-18)【关键词】空气预热器;柔性密封;漏风率;节能量【作者】陈庆文;漆雅庆;冯超【作者单位】广州能源检测研究院,广州510170;广州能源检测研究院,广州510170;广州能源检测研究院,广州510170【正文语种】中文【中图分类】TK229.4当前，火力发电厂耗煤量占我国煤炭消耗总量的一半以上，因此降低火电厂能耗是我国节能工作的重点[1]。
截至2014年底，全国全口径火电装机容量9.2亿kW，占全国发电总装机容量的67.65%[2-3]。
空气预热器是利用锅炉尾部烟气热量来加热燃烧所需要空气的一种热交换装置，属于锅炉辅助设备，由于它工作在烟气温度最低的区域，回收了烟气热量，降低了排烟温度，因而提高了锅炉的效率。
同时由于燃烧空气温度的提高，有利于燃料着火和燃烧，减少了不完全燃烧损失。
某热电厂300 MW空气预热器节能改造前的漏风率为A侧17.17%，B侧9.06%，由于漏风率过高，导致一次风、二次风量不足，烟气量增加，使送风机、引风机电耗增加，排烟温度上升，排烟损失增加，造成锅炉燃烧不稳定、燃烧不充分，锅炉效率降低，影响了锅炉机组的安全性和经济性，亟需对空气预热器进行改造。
这个节能技改项目更换了空气预热器的密封片，空预器紧密接触大大的减少了漏风，提高了锅炉机组的安全性和经济性。
锅炉为亚临界、四角切圆燃烧、自然循环汽包炉，型号为DG1025/18.2-Ⅱ4，整体呈“∏”型布置，空气预热器结构为回转式，配置刚性密封，通过电厂锅炉热效率及漏风率测试报告，改造前空预器漏风率为A侧17.17%，B侧9.06%，测试的布置如图1所示。
300MW、600MW热电厂原煤仓空气炮
原煤仓
空气炮

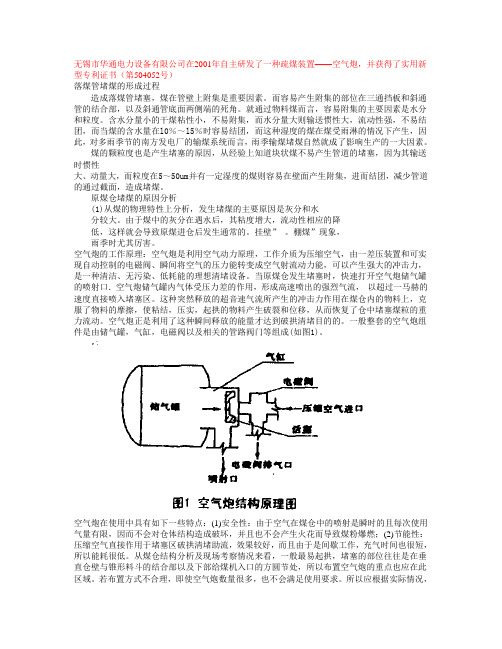

空气炮组成
主要由贮气罐、炮 筒、气动控制装置、 气源处理装置、Байду номын сангаас 全装置几部分组成。
空气炮工作原理
空气炮接通气源后，气体经球阀、分水滤气器、油雾器 到达换向阀，因换向阀采用常通型，气体经换向阀首先 驱动炮筒内的快速开关装置，关闭排气口，然后经单向 阀注入贮气罐。当罐内压力达到工作压力时，即自动停 止充气。此时罐内压力与管道压力相等，系统处于平衡 状态。至此空气炮准备已毕、待发。需用时，用脉冲电 （或气）信号使换向阀换向，切断气源，使密封排气口 快速开关装置的气体与大气贯通，急速泄压，快速开关 装置在罐内压力的驱动下，瞬间打开排气口，罐内气体 通过排气管，以超音速冲出，在排气口急速膨胀，形成 强大的冲击波及爆破能量。能量释放后，自动恢复状态， 为第二个工作循环做好准备。根据以上工作原理可知， 气体的压力一定，贮气罐容积一定，排放时间越短，流 速越大，空气炮的功率越大。
空气炮操纵与控制
空气炮可采用手动、气动单个控制；电控 单个、成组放炮；定时自动放炮等控制方 法。操作时先打开手动球阀，气体自动进 入贮气罐。需放炮时，按一下启动按钮， 给换向阀一个脉冲电信号，空气炮即通过 排气口喷出强大冲击气流，能量释放后自 动恢复充气状态，随时可完成第二个工作 循环。空气炮的释放操纵程序应为先放下 层炮，后方上层炮，以利排料。

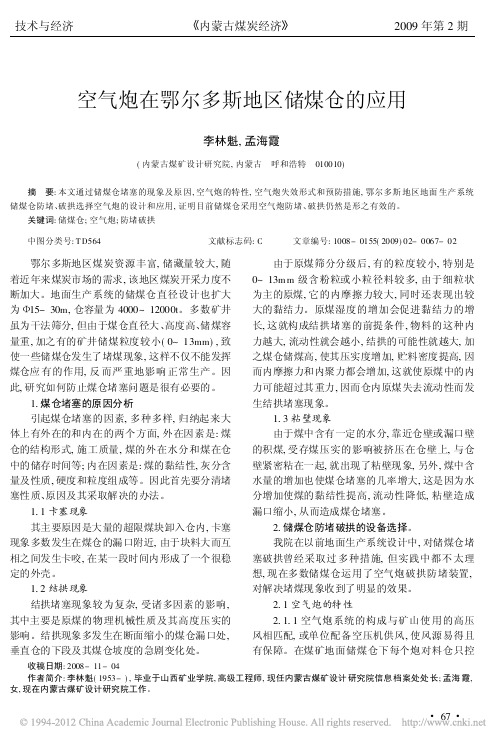

空气炮在鄂尔多斯地区储煤仓的应用
收稿日期:2008-11-04作者简介:李林魁(1953-),毕业于山西矿业学院,高级工程师,现任内蒙古煤矿设计研究院信息档案处处长;孟海霞,女,现在内蒙古煤矿设计研究院工作。
空气炮在鄂尔多斯地区储煤仓的应用李林魁,孟海霞(内蒙古煤矿设计研究院,内蒙古 呼和浩特 010010)摘 要:本文通过储煤仓堵塞的现象及原因,空气炮的特性,空气炮失效形式和预防措施,鄂尔多斯地区地面生产系统储煤仓防堵、破拱选择空气炮的设计和应用,证明目前储煤仓采用空气炮防堵、破拱仍然是形之有效的。
关键词:储煤仓;空气炮;防堵破拱中图分类号:T D564 文献标志码:C文章编号:1008-0155(2009)02-0067-02鄂尔多斯地区煤炭资源丰富,储藏量较大,随着近年来煤炭市场的需求,该地区煤炭开采力度不断加大。
地面生产系统的储煤仓直径设计也扩大为515-30m,仓容量为4000~12000t 。
多数矿井虽为干法筛分,但由于煤仓直径大、高度高、储煤容量重,加之有的矿井储煤粒度较小(0~13mm),致使一些储煤仓发生了堵煤现象,这样不仅不能发挥煤仓应有的作用,反而严重地影响正常生产。
因此,研究如何防止煤仓堵塞问题是很有必要的。
1.煤仓堵塞的原因分析引起煤仓堵塞的因素,多种多样,归纳起来大体上有外在的和内在的两个方面,外在因素是:煤仓的结构形式,施工质量,煤的外在水分和煤在仓中的储存时间等;内在因素是:煤的黏结性,灰分含量及性质,硬度和粒度组成等。
因此首先要分清堵塞性质、原因及其采取解决的办法。
1.1卡塞现象其主要原因是大量的超限煤块卸入仓内,卡塞现象多数发生在煤仓的漏口附近,由于块料大而互相之间发生卡咬,在某一段时间内形成了一个很稳定的外壳。
1.2结拱现象结拱堵塞现象较为复杂,受诸多因素的影响,其中主要是原煤的物理机械性质及其高度压实的影响。
结拱现象多发生在断面缩小的煤仓漏口处,垂直仓的下段及其煤仓坡度的急剧变化处。
由于原煤筛分分级后,有的粒度较小,特别是0~13m m 级含粉粒或小粒径料较多,由于细粒状为主的原煤,它的内摩擦力较大,同时还表现出较大的黏结力。
空气炮在解决快速定量装车煤仓堵塞中的应用
总第214期2021年第2期机械管理开发MECHANICAL MANAGEMENT AND DEVELOPMENTTotal214No.2,2021父皿DOI:10.1砧25/l4-1134/th.2021.02.124空气炮在解决快速定量装车煤仓堵塞中的应用嘟杰(山西兰花能源集运有限公司，山西晋城048400)摘要：分析了煤仓堵塞的原因，基于空气炮在清除煤仓堵塞中的意义，提出了空气炮在清除煤仓堵塞中的具体应用措施，包括强化操纵控制力度、提升操作的规范性和做好空气炮的选型和布置工作。
分析认为，应用空气炮清除煤仓应遵循具体的操作要求和标准，确保在合理清除煤仓堵塞的同时，注意各种事项开展，进而加快煤仓堵塞的清除速度。
关键词：空气炮清除煤仓堵塞应用中图分类号:TD529.1文献标识码：A文章编号：1003-773X(2021)02-0290-021煤仓堵塞的原因目前在煤仓实际应用的过程中,堵塞问题较多，主要涉及到卡塞问题、结拱问题和黏壁问题。
首先，对于卡塞问题而言，发生的原因就是在煤仓超限制卸入煤块，在漏口周围的区域卡塞，由于卡塞的煤块体积很大，相互之间也会出现卡咬的现象，会形成较为稳定的外壳，导致煤仓出现堵塞的现象。
其次，结拱问题发生的原因很多，一般情况下就是原煤处于高度压实状态的时候会出现结拱的问题，多发生于断面很小的漏口位置，也可能会出现在垂直仓的下部分区域、煤仓坡度变化幅度较大的区域,如果不能被及时清除，也会导致煤仓出现堵塞的问题。
最后，黏壁问题的发生原因，就是煤炭中的水分含量较高，很容易聚集在漏口的位置,在煤炭压实之后,会和仓壁紧密黏结，最后出现黏壁的问题。
除此之外，煤炭中的水分含量快速增加,也会诱发煤仓堵塞的问题，是因为在水分增加之后,煤炭的黏结性会有所提升，流动性也会随之减小，相互黏结贴附在漏口区域或是仓口区域，从而岀现煤仓堵塞的现象〔日。
2空气炮在清除煤仓堵塞中的作用在清除煤仓堵塞的工作中，采用空气炮具有一定的价值，主要因为空气炮能够有效预防、清除煤仓料仓部分、料斗部分、水泥预热器窑道部分等，还能够有效清除黏壁部分、拱起部分等⑶,能够加快煤仓堵塞清除的速度,提升整体的处理工作效果。
