DLT 5033-2006 输电线路对电信线路危险和干扰影响防护设计规程
注册电气工程师考试发输变电专业(试卷编号171)
注册电气工程师考试发输变电专业(试卷编号171)1.[单选题]火力发电厂厂用电设计应达到的要求是（）。
A)满足建设（甲方）的要求；B)符合地方政府的要求；C)达到投资最少的要求；D)达到安全可靠、经济适用、符合国情的要求,答案:D解析:2.[单选题]中性点经消弧线圈接地的电网，在正常情况下，长时间中性点位移电压不应超过额定相电压的（）A)10%；B)12%；C)13%；D)15%。
答案:D解析:3.[单选题]为防止由于发电机引起的参数谐振过电压，在下列防止措施中，错误的是（）。
A)采用发电机带空载线路启动或采用以全电压向空载线路合闸；B)采用快速励磁自动调节器限制发电机同步自励过电压；C)使发电机的容量大于被投入空载线路的充电功率；D)水电厂应该采用转子上装设陣尼燒组的水轮发电机。
答案:A解析:4.[单选题]在绝缘配合标准中，送电线路、变电所绝缘子串及空气间隙的绝缘配合公式均按标准气象条件给出。
请在下列各组气象条件数据中，分别确定标准气象条件（气压P、温度T、绝对湿度H）的有关数据，（1mmHg=133.322Pa）A)标准气象条件的绝对湿度H等于（）。
B)8.5g/m3；C)9g/m3; C 10g/m3；D)11g/m3。
答案:D解析:根据DL/T620-1997附录Dl规定即可得：标准气象条件的绝对湿度H等于11g/m3。
5.[单选题]已知某电厂发电机经220kV输电线路接于受端无限大系统母线，已归算到基准值的标么值参数如下（见图16-1）：B)1.400；C)1.327；D)1.200。
答案:C解析:6.[单选题]为节约投资，在系统允许的情况下，边远地区的终端变电站或分支变电站，可以采 用简易电器的变电站。
A)其最大容量一般为（）。
B)10MVA;C)20MVA； C16MVA；D)18MVA。
答案:C解析:变压器最大容量为16MVA (表2-5所列）7.[单选题]控制屏（屏台）经常操作设备的布置，下列说法正确的是（），A)800mm宽的控制屏.(屏台）上，操作设备应布置在便于操作的地方，布置在离地800mm处；B)800mm宽的控制屏（屏台）上，每行控制斧关不宜超过5个，经常操作的设备宜布置在离地面800~1500mm处；C)功能相同的操作设备应布里在同一水平位置，离地面800~1500mm处；答案:B解析:8.[单选题]建筑物内部的灯具引入线，应采用多股铜芯软线，其截面不应小于（）mm2。

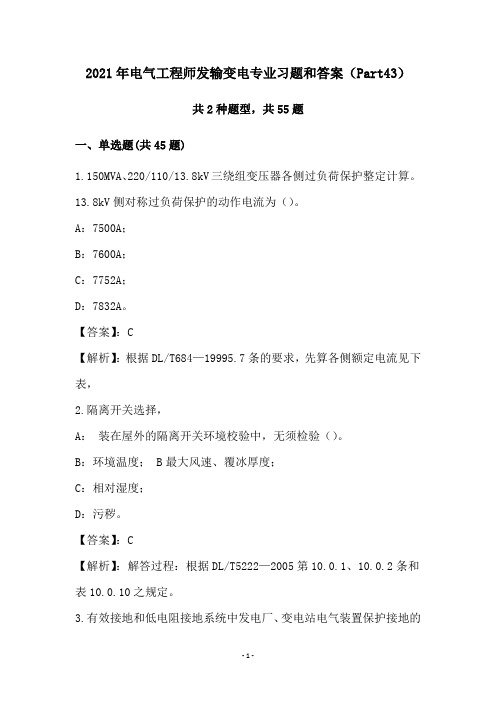

2021年电气工程师发输变电专业习题和答案(Part43)
2021年电气工程师发输变电专业习题和答案（Part43）共2种题型，共55题一、单选题(共45题)1.150MVA、220/110/13.8kV三绕组变压器各侧过负荷保护整定计算。
13.8kV侧对称过负荷保护的动作电流为（）。
A：7500A；B：7600A；C：7752A；D：7832A。
【答案】：C【解析】：根据DL/T684—19995.7条的要求，先算各侧额定电流见下表，2.隔离开关选择，A：装在屋外的隔离开关环境校验中，无须检验（）。
B：环境温度； B最大风速、覆冰厚度；C：相对湿度；D：污秽。
【答案】：C【解析】：解答过程：根据DL/T5222—2005第10.0.1、10.0.2条和表10.0.10之规定。
3.有效接地和低电阻接地系统中发电厂、变电站电气装置保护接地的接地电阻R应符合（）。
注：I为计算用的淹经接地装置的入地短路电流。
A：AB：BC：CD：D【答案】：A4.关于电力设备和线路短路故障的主保护的说法，（）是正确的. A：高頻保护；B：阶段式距保护；C：光纤纵联差动保护；D：能满足系统稳定和设备安全要求，能以最快速度有选择地切徐被保护设备和线路故障的保护.【答案】：D5.火力发电厂启动/备用变压器分接开关调压范围和级电压的选择，下述说法正确的是（）。
A：调压范围采用10%(以正分接到负分接），级电压采用2.5%；B：调压范围采用15%(以正分接到负分接），级电压采用2.5%；C：调压范围采用20% (以正分接到负分接），级电压采用1.25%；D：调压范围采用20%（以正分接到负分接），级电压采用1.46%。
【答案】：C6.某火力发电厂厂用电电压为6kV、380V,均采用中性点髙电阻接地方式。
请回答如下问题。
6kV系统可利用的中性点是（）。
A：高压厂用变压器的中性点；B：—台YNynl2接线的低压厂用变压器一次侧的中性点；C：一台YNydll接线的低压厂用变压器一次側的中性点；D：专用的三相接地交压器，构成人为的中性点.【答案】：D【解析】：根据 DL/T5153—2002附录C之C1。

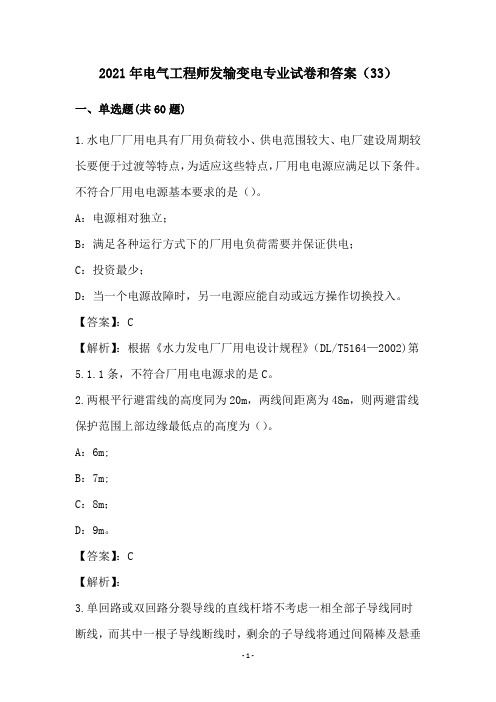

2021年电气工程师发输变电专业试卷和答案(33)
2021年电气工程师发输变电专业试卷和答案（33）一、单选题(共60题)1.水电厂厂用电具有厂用负荷较小、供电范围较大、电厂建设周期较长要便于过渡等特点，为适应这些特点，厂用电电源应满足以下条件。
不符合厂用电电源基本要求的是（）。
A：电源相对独立；B：满足各种运行方式下的厂用电负荷需要并保证供电；C：投资最少；D：当一个电源故障时，另一电源应能自动或远方操作切换投入。
【答案】：C【解析】：根据《水力发电厂厂用电设计规程》（DL/T5164—2002)第5.1.1条，不符合厂用电电源求的是C。
2.两根平行避雷线的高度同为20m，两线间距离为48m，则两避雷线保护范围上部边缘最低点的高度为（）。
A：6m;B：7m;C：8m；D：9m。
【答案】：C【解析】：3.单回路或双回路分裂导线的直线杆塔不考虑一相全部子导线同时断线，而其中一根子导线断线时，剩余的子导线将通过间隔棒及悬垂金具分担断线张力，杆塔上只承受较小的不平衡张力。
故规程规定，分裂导线直线杆塔的断线条件为无冰，无风，任一相有纵向不平衡张力，取值为导线最大使用张力的百分数，其值为：三分裂及以上导线，平地/丘陵/山地分别取一相导电的（）（且均应大于20kN）。
A：10/15/20；B：15/20/25；C：20/25/30；D：25/30/35。
【答案】：B【解析】：根据DL/T5092—1999中12.1.3条的相关规定。
4.已知某工程采用高度为28m，线间距离为1Om的两根平行避雷线作为防雷保护，根据有关公式计算，两避雷线间保护范围上部边缘最低点的高度、是（）。
A：15m；B：19.8m；C：23.6m；D：25.5m。
【答案】：D【解析】：5.无功容性补偿容量不足将不能满足无功负荷的需要，使无功电源和无功负荷处于低电压的平衡状态下运行，由于电力系统运行电压水平低，给电力系统带来了一系列危害。
无功电源不足对电力系统的危害不正确的说法是（）。
A：电力系统頻率降低；B：设备功率不足，电力系统损耗増加；C：电气设备损坏；D：电力系统稳定度降低。
2008年电气工程师(发输变电)专业知识试题(下午卷)(教师版)
8、对于非自动恢复绝缘介质，在绝缘配合时，采用下列哪种方法?（ ） A、惯用法 B、统计法 C、简化统计法 D、滚球法
【答案】A 【解析】依据：《电力工程电气设计手册》(电气一次部分)P875“(三)绝缘配合的方法”。
5、在发电厂、变电所中，对220kV有效接地系统，当选择带串联间隙金属氧化物避雷器时，其额定电压应选下列何值?（
）
A、181．5kV B、189．0kV C、193．6kV D、201．6kV
【答案】D
【解析】
6、在发电厂、变电所中，单支避雷针高度为20m，被保护物的高度为12m，则保护半径为下列何值?（ ） A、6m
【答案】B 【解析】依据：《电力系统安全稳定导则》(DL／T 755—2001)第4．4．1条。
28、某直线铁塔呼称高为H，电线弧垂为f，悬垂绝缘子串为λ，计算该直线塔负荷时，“风压高度变化系数”折算后的导线的高 度H0，以下公式哪个是正确的?（ ）
A、A B、B C、C D、D
【答案】A 【解析】依据：《电力工程高压送电线路设计手册》(第二版)P125式(2-7-9)。
17、变电所中，保护变压器的纵联差动保护一般加装差动速断元件，以防变压器内短路电流过大，引起电流互感器饱和、差动 继电器拒动。对一台ll0／10．5kV 630kVA的变压器差动保护速断元件的动作电流应取下列哪项?（ ） A、33A B、66A C、99A D、264A
【答案】A
【解析】
18、下列短路保护的最小灵敏系数哪项是不正确的?（ ） A、电流保护1．3～1．5 B、发电机纵联差动保护1．5 C、变压器电流速断保护1．3 D、电动机电流速断保护1．5

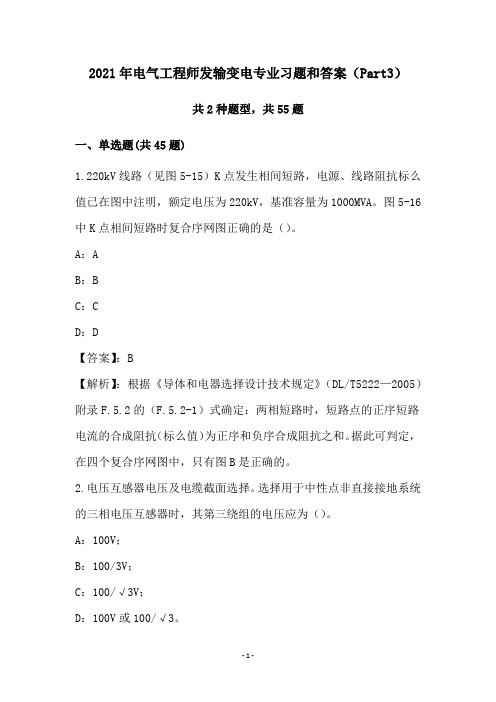

2021年电气工程师发输变电专业习题和答案(Part3)
2021年电气工程师发输变电专业习题和答案（Part3）共2种题型，共55题一、单选题(共45题)1.220kV线路（见图5-15）K点发生相间短路，电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1000MVA。
图5-16中K点相间短路时复合序网图正确的是（）。
A：AB：BC：CD：D【答案】：B【解析】：根据《导体和电器选择设计技术规定》（DL/T5222—2005）附录F.5.2的（F.5.2-1）式确定：两相短路时，短路点的正序短路电流的合成阻抗（标么值）为正序和负序合成阻抗之和。
据此可判定，在四个复合序网图中，只有图B是正确的。
2.电压互感器电压及电缆截面选择。
选择用于中性点非直接接地系统的三相电压互感器时，其第三绕组的电压应为（）。
A：100V；B：100/3V；C：100/√3V；D：100V或100/√3。
【答案】：B【解析】：根据《电力工程电气设计手册》（1)第251页。
3.为防止覆冰或脱冰时，导地线间发生闪络，220kV线路在15mm冰区，地线对边导线的水平偏移应不小于（）。
A：0.5m；B：1.0m；C：1.5m；D：2.Om。
【答案】：C4.在正常运行和短路时，11OkV断路器接线端子的水平机械荷载不应大于（）。
A：250N；B：500N；C：750N；D：1000N。
【答案】：C5.某大型发电厂采用500kV电压等级，并经两回输电线路（线路主要数据：2X350km,LGJ-4X400mm2,每公里电抗为0.28Ω）向较强的受端电力系统送电，为了缩短输电线路的电气距离，以提高线路的输电能力和电力系统稳定性，根据规划论证决定在该输电工程中采用串联电容器补偿技术。
对发电厂至受端电力系统之间输电线路的基本要求（或基本原则或基本条件）是（）。
A：今后要“II”进中间变电所；B：今后要“II”进中间并关所；C：今后要“II”进换流站；D：今后不再“II”进中间变电所。
2021年电气工程师发输变电专业练习题和答案(Part23)
2021年电气工程师发输变电专业练习题和答案（Part23）共2种题型，共75题一、单选题(共60题)1.在送电线上，无结冰或轻冰地区，其机械强度主要受最大设计风速控制’该风速取值主要根据沿线气象台资料及附近已有线路的运行经验，并计入以下规定确定。
110~330kV送电线路的重现期（）年。
A：5；B：10；C：15；D：20。
【答案】：C【解析】：根据《110~500kV架空送电线路设计技术规程》（DL/T5092—1999）。
6.0.1条，110~330kV送电线路的重现期为15年。
2.对于66kV设备的标准绝缘水平，额定雷电冲击耐受电压（峰值）和额定短时工频耐受电压（有效值）分别是（）。
A：95kV、85kV；B：185kV、105kV；C：325kV、155kV；D：450kV、185kV。
【答案】：C3.现已知某变电站接地网的均压带为不等间距布置，地网导体等效直径d=0.03m;沿长宽方向布置的均压带根数n1=15，n2=6；接地网的长度和宽度L1=323.5m，L2=170m;水平均压带埋设深度h=0.8m;地网的网孔数m=（n1—1）（n2-1）=14X5=70。
请计算各有关相关系数和最大跨步电位差系数。
相关系数Ktd,Kth,KtL,K'max和Kts分别为（选择一组最接近的计算值）（）。
A：2.301、0.673、0.202、0.015、10.027和1.068;B：3.340、0.368、0.316、0.026、12.036和2.071;C：2.375、0.741、0.335、0.112、15.0713和1.146,D：1.337、0.166、0.169、16.968、0.105和1.658。
【答案】：D【解析】：根据DL/T 621—1997P18附录B中的B2，c）2），根据计算公式计算如下4.图5-1为（）。
A：单相短路电流相量图；B：两相接地短路电流相量图；C：两相短路电流相量图；D：单相接地电流相量图。
2021年电气工程师发输变电专业练习题和答案(Part44)
2021年电气工程师发输变电专业练习题和答案（Part44）共2种题型，共75题一、单选题(共60题)1.某300MW机组火力发电工程，主厂房设两台工作变压器，容量互为备用，设一段电动机控制中心（MCC）,变压器中性点直接接地?选择柴油发电机组时，事故保安A段计算负荷为435kVA,B段计算负荷为430kVA，重复计算负荷300kVA。
接于PC和MCC的电负荷资料及厂用电接线见图5。
已知接于保安段的最大电动机额定功率为55kW，其启动电流倍数为7，则柴油发电机的额定容量至少为（）。
A：565kVA；B：581.5kVA；C：668.2kVA；D：868.2kVA?【答案】：C【解析】：解答过程：根据DL/T5153—2002附录D计算,Se=435+430-300=565（kVA），Se≥565+[（1-25X7-0.8）X55]/2=668.2（kVA）。
2.高压厂用电系统中断路器是一个重要元件，它的一些技术条件如下。
断路器在不同场所使用，可以不考虑降容的是（）。
A：装配式；B：手车式开关柜；C：中里式开关柜；D：箱型固定式升关柜。
【答案】：A【解析】：装配式电装置散热条件好，断路器可以不考虑降容。
3.继电器屏上试验部件与连接片的安装中心线离地面不宜低于（）。
A：200mm；B：300mm；C：400mm；D：500mm。
【答案】：B4.如采用单母线分段接线，在变电所设计中与各级电压出线回路数有关，下列条件合适的是（）。
A：6?10kV4回以上，35?63kV4回以上，110?220kV2回以上；B：6?10kV6回以上，35?63kV4?8回，110?220kV3?4回；C：6?10kV8回以下，35?63kV6回以上，110?220kV2?4回；D：6?10kV10回，35?63kV4回，110?220kV2回。
【答案】：B5.火力发电厂厂用低压电动机断路器的过电流脱扣器的整定电流应（）。
(新版)注册电气工程师发输变电专业考试历年真题题库(含答案)
（新版）注册电气工程师发输变电专业考试历年真题题库（含答案）单选题1.标准条文中经常提到“电压范围I”、"电压范围II”，下面的电压中（）属于电压范围II。
A、3.6kV≤Um≤252kV；B、1kV≤Um≤252kV；C、Um≤252kV；D、Um＞252kV。
答案：D2.保护用电流互感器（包括中间电流互感器）的稳态比误差（）。
A、不应大于5%；B、不应大于10%；C、不应大于15%；D、不应大于20%。
答案：B3.泪弧线圈过补偿的补偿容量的计算公式为（）A、AB、BC、CD、D答案：B4.某110kV变电站，位于城镇郊外，装设40MVA主变压器2台，三级电压为110 kV/35kV/10kV；110kV出线2回，线路较长并穿过多雷山区，事故多发，线路无穿越功率；35kV出线6回；1OkV出线10回；各级电压短路电流水平为：110kV 为25kA、35kV为20kA、1OkV为16kA；无功补偿电容器组装设于10kV，补偿容量按主变压器容量的20%,电网背景谐波为5次及以上。
根据特性和工程实践，各级电压适用的接线型式应为（）。
A、110kV单母线/35kV双母线/1OkV单母线分段；B、110kV单母线/35kV单母线分段/1OkV双母线；C、110kV内桥接线/35kV单母线分段/1OkV单母线分段；D、110kV外桥接线/35kV单母线/1OkV单母线分段。
答案：C解析：解答过程：110kV仅两回线，可能的接线方式是t单母线和桥接线，根据线路特性情况，适用的接线应为内桥接线；35kV和10kV根据出线回路数，比较适合的接线方式均为单母线分段接线方式。
5.某35kV线路全长为35km?当全线为有架空地线的词杆双回线路时，下面电容电流正确的是（）。
A、6.468A；B、6.755A；C、7.015A；D、7.445A。
答案：A解析：根据《电力工程电气设计手册》（1）第6-9节第一条第（四）款，计算如下：Ic3=1.6Ic1=1.6X4.0425=6.468（A）6.有一额定电压为500kV的输电网，已知500kV输电线路使用4XLGJQ-300型分裂导线，长度为100km。
输电线路工程设计强制性执行条文
架空输电线路设计强制性执行条文一、综合部分机电施工图《110kV～750kV架空送电线路设计技术规程》（GB50545-2010）5.0.4海拔不超过1000m 时，距输电线路边相导线投影外20m 处且离地2m高且频率为0.5MHz 时的无线电干扰限值应符合表5.0.4 的规定。
5.0.5海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声限值应符合表 5.0.5的规定。
5.0.7导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。
地线的设计安全系数不应小于导线的设计安全系数。
6.0.3金具强度的安全系数应符合下列规定：1、最大使用荷载情况不应小于2.5；2、断线、断联、验算情况不应小于1.5。
7.0.2在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子片最少数，应符合表7.0.2的规定。
耐张绝缘子串的绝缘子最少片数应在表7.0.2 的基础上增加，对110kV～330kV输电线路应增加1片，对500kV 输电线路应增加2片，对750kV 输电线路不需增加片数。
7.0.9在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙，应符合表7.0.9-1和7.0.9-2的规定7.0.10在海拔高度1000m以下地区，带电作业时，带电部分对杆塔接地部分的校验间隙应符合表7.0.10 的规定。
7.0.17中性点非直接接地系统在居民区的无地线钢筋混凝土杆和铁塔应接地，其接地电阻不应超过30Ω。
7.0.19 钢筋混凝土杆的铁横担、地线支架、爬梯等铁附件与接地引下线应有可靠的电气连接，并应符合下列规定：1、利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地螺母、铁横担或地线支架之间应有可靠的电气连接；2、外敷的接地引下线可采用镀锌钢绞线，其截面应按热稳定要求选取，且不应小于25mm2；3、接地体引出线的截面不应小于50 mm2并应进行热稳定验算。
2021年注册电气工程师发输变电专业考试题库(含答案)
2021年注册电气工程师发输变电专业考试题库（含答案）单选题1.在海拔1000m以下的非污秽区，送电线路操作及雷电过电压要求悬垂绝缘子串的最少片数为：110kV送电线路是（）。
A、6片；B、7片；C、8片；D、9片。
答案：B解析：根据DL/T5092—1999表9.0.2的相关规定。
2.对于电气设备动热稳定的校验，以下说法不正确的是（）。
A、开关类设备必须校验热稳定和动稳定；B、互感器类设备必须校验热稳定和动稳定；C、绝缘子不需校驗热稳定；D、消弧线面不需校猃热稳定和动稳定。
答案：B3.关于空冷发电机机端额定电压，下面正确的是（）。
A、50MW或60MW,6.3kV或10.5kV；B、100MW,18.20kV；C、125MW,18.20kV；D、200MW,20.22kV。
答案：A4.主接线采用一个半断路器接线时，电流互感器和电压互感器的配置。
关于电压互感器的配置，下列说法正确的是（）。
A、当主接线为一个半断路器接线时，线路与变压器回路宜装设三相电压互感器，母线宜装设一相电压互感器；B、当主接线为一个半断路器接线时，线路与变压器回路应装设三相电压互感器，母线宜装设一相电压互感器；C、当主接线为一个卒断路器接线时，线路应装三相电压互感器，变压器与母线宜装设二相电压互感器；D、当主接线为一个半断路器接线时，线路与变压器，母线均宜装设三相电压互感器。
答案：A解析：根据《电力工程电气设计手册》（1)第71页。
5.某500kV变电站的建设规模如下：主变压器：初期1组750MVA变压器，最终2台.750MVA变压器；500kV出线：远景12回，其中6回出线装设高压并联电抗器。
本期建设4回出线，其中1回出线装设高压并联电抗器；220kV出线：远景12回，本期4回；35kV无功补偿：每台主变压器低压侧装设2组40Mvar低压并联电容器和3组60MVar低压并联电抗器，初期只装设2组60Mvar低压并联电抗器。
