混凝土在盐溶液中的抗冻性
混凝土抗冻融性能研究及应用技术规程
混凝土抗冻融性能研究及应用技术规程一、前言混凝土是建筑工程中常用的一种材料，其抗冻融性能直接关系到建筑物的使用寿命和安全性。
为了提高混凝土的抗冻融性能，需要进行相关的研究和应用技术规程的制定。
二、混凝土抗冻融性能研究2.1 抗冻融机理混凝土抗冻融性能的机理主要有以下几个方面：（1）水泥石体积稳定性：水泥石的体积稳定性能够保证混凝土的体积稳定性，从而提高混凝土的抗冻融性能。
（2）气孔结构：混凝土中的气孔结构对混凝土的抗冻融性能有很大的影响。
混凝土中的孔隙率、孔径和孔隙分布都会影响混凝土的抗冻融性能。
（3）水化产物：混凝土中的水化产物可以填充混凝土中的孔隙，从而减少混凝土中的孔隙率，提高混凝土的抗冻融性能。
（4）钙矾石：钙矾石能够填充混凝土中的孔隙，增加混凝土的密实度，从而提高混凝土的抗冻融性能。
2.2 影响混凝土抗冻融性能的因素（1）混凝土强度：混凝土的强度越高，其抗冻融性能越好。
（2）水灰比：水灰比越小，混凝土中的孔隙率越小，其抗冻融性能越好。
（3）氯离子含量：氯离子含量越小，混凝土的抗冻融性能越好。
（4）矿物掺合料：矿物掺合料可以填充混凝土中的孔隙，增加混凝土的密实度，从而提高混凝土的抗冻融性能。
（5）外加剂：外加剂能够改善混凝土的性能，从而提高混凝土的抗冻融性能。
2.3 抗冻融试验方法常用的混凝土抗冻融试验方法有以下几种：（1）低温冻融试验：将混凝土试件放置在低温条件下，进行冻融试验，观察混凝土的冻融性能。
（2）冻融循环试验：将混凝土试件置于冻融循环环境中，进行多次循环试验，观察混凝土的冻融性能。
（3）氯盐冻融试验：将混凝土试件浸泡在氯盐溶液中，进行冻融试验，观察混凝土的冻融性能。
三、混凝土抗冻融性能应用技术规程3.1 混凝土配合比设计在混凝土配合比设计中，应根据混凝土使用环境的要求，选择适当的水灰比、砂率、石子率和掺合料种类及用量等参数，以达到提高混凝土抗冻融性能的目的。
3.2 混凝土材料选用在混凝土材料选用中，应选择质量稳定的水泥、砂、石子和掺合料，以及符合国家标准要求的外加剂。
混凝土防冻剂的主要成分
混凝土防冻剂的主要成分
1.氯化盐类防冻剂：氯化钠、氯化钾、氯化钙等。
其中，氯化钠是最
常用的氯化盐类防冻剂之一、氯化盐类防冻剂通过与水分子形成溶液，在
混凝土中降低冰点，并减慢冰晶体的形成速度，从而提高混凝土的抗冻性能。
然而，氯化盐类防冻剂具有腐蚀性，会对混凝土中的钢筋造成腐蚀，
因此在实际应用中需要控制用量。
2.有机防冻剂：包括糖类、醇类、酸类等。
这些有机物能够改变混凝
土的凝结动力学过程，降低冰晶体的形成速率，从而改善混凝土的抗冻性能。
有机防冻剂一般具有良好的生物相容性，并且不会对钢筋产生腐蚀作用。
3.高分子防冻剂：包括聚乙二醇、聚丙烯醇、聚苯乙烯等。
这些高分
子化合物能够形成水合层覆盖在水分子的周围，阻碍冰晶体的生长。
同时，高分子防冻剂还能提高混凝土的流动性和分散性，改善混凝土的工作性能。
4.空气泡防冻剂：通过在混凝土中加入空气泡，形成网络结构，减少
冻融循环中的应力。
空气泡防冻剂主要由表面活性剂和稳泡剂组成。
综上所述，混凝土防冻剂的主要成分包括氯化盐类防冻剂、有机防冻剂、高分子防冻剂和空气泡防冻剂。
根据施工和使用环境的不同，可以选
择不同的防冻剂来提高混凝土的抗冻性能。
同时，还应注意防冻剂的用量
控制，以免对混凝土的质量造成不良影响。
用于建筑材料的盐
用于建筑材料的盐盐在建筑材料中的应用盐是一种常见的化学物质，它在建筑材料中有着广泛的应用。
盐可以用于混凝土、砖块、石材等建筑材料的生产过程中，同时也可以用于建筑物的保护和维护。
在本文中，我们将探讨盐在建筑材料中的应用及其作用。
首先，盐在混凝土中的应用是非常重要的。
在混凝土的生产过程中，盐可以被用作一种添加剂，以改善混凝土的性能。
盐可以提高混凝土的抗压强度和耐久性，从而延长建筑物的使用寿命。
此外，盐还可以用于混凝土的防冻作用。
在寒冷的气候条件下，盐可以被添加到混凝土中，以防止混凝土的冻裂，保护建筑物的结构完整性。
其次，盐还可以被用于砖块和石材的生产过程中。
在砖块和石材的生产过程中，盐可以被添加到原材料中，以改善材料的性能。
盐可以提高砖块和石材的抗压强度和耐久性，使其更加适合用于建筑物的结构部分。
此外，盐还可以被用作一种防火材料的添加剂，以提高建筑物的防火性能。
除了在建筑材料的生产过程中的应用，盐还可以被用于建筑物的保护和维护。
在建筑物的保护和维护过程中，盐可以被用作一种防腐剂。
盐可以被添加到建筑物的涂料中，以防止建筑物的金属部件受到腐蚀。
此外，盐还可以被用作一种防潮剂。
在潮湿的环境中，盐可以吸收空气中的水分，从而保持建筑物的干燥。
总之，盐在建筑材料中有着广泛的应用。
它可以被用作混凝土、砖块、石材等建筑材料的添加剂，以改善材料的性能。
同时，盐还可以被用于建筑物的保护和维护，以延长建筑物的使用寿命。
因此，盐在建筑材料中的应用是非常重要的，它为建筑物的结构完整性和耐久性提供了保障。
混凝土抗冻性
混凝土毛细孔中的水是在不同的负温下结冰的，温度越低，冰的体积 越大，水冰混合物的破坏压力越大。 （3）混凝土受反复冻融循环的次数
反复冻融过程中，混凝土内部的裂缝逐渐增多，加快破坏。 （4）混凝土内部结构特征
毛细孔孔径、比例等，气泡特征等。
影响混凝土抗冻性的因素很多，内因主要有水泥品种，矿物掺合料， 粗集料品质，化学外加剂以及水灰比，灰集比等，其中尤以引气最重要。
混凝土冻融破坏评价方法
将饱和水的试件浸没在盛有水或盐的水溶液的容器中，放入冻融循环 箱中，使试件中心温度在-17 ℃±2℃到8±2℃中进行冻融循环，每次循 环经历2~4h，最后以试件强度损失25%，重量损失5%的冻融循环次数作 为混凝土抗冻性评价指标。也可用试件的动弹模量的变化率进行评价。抗 冻性指数：
3、提高抗冻性的技术方法。
混凝土抗冻性数学模型
当0.25<w/c<0.35 D 1 F1 60 .0 5 e 0 .2a 3 当0.35<w/c<0.40 D 1 F0 60 .4 9 e 0 .2a 8
当0.40<w/c<0.45 D 1 F 0 10 .0 5 e 0 .0 3a 1
1、砼冻融破坏机理；
自20世纪40年代后期开始，人们普遍认识到通过在混凝土中引入大 量直径为数十微米的稳定气泡是解决混凝土受冻破坏最有效的方法。引 气后混凝土的抗冻性成倍提高。
Pmax3(1.09 S 1)uKR (L rb332 L2)
气泡特征参数
1、含气量，a 2、气泡比表面或气泡平均半径，r 3、气泡间距系数，S
)
需要掌握的知识
1、砼冻融破坏机理； 2、混凝土气泡特征参数； 3、砼冻融破坏特征； 4、提高砼抗冻性的技术方法。

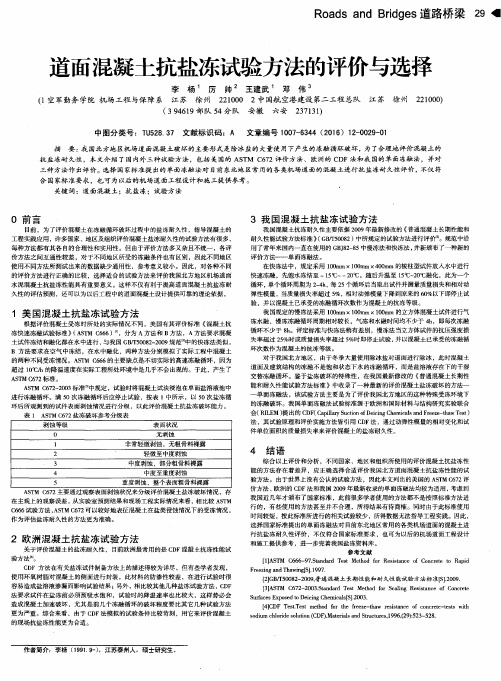

道面混凝土抗盐冻试验方法的评价与选择
１美国混凝土抗盐冻试验方法
根据评价混凝 土受冻时所处的实际情况不 同，美 国有其评价标准 《 混凝土抗 冻快速冻融试验标准 》（ Ａ Ｓ Ｔ Ｍ Ｃ ６ ６ ６ ） “ ，分为 Ａ方法和 Ｂ方法 ，Ａ方 法要 求混凝 土试件冻结和融化都在水 中进行 ， 与我 国 Ｇ Ｂ ／ Ｔ ５ ０ ０ ８ ２ — ２ ０ ０ ９ 规 范 中的快冻法类似 ， Ｂ方 法要求在空气 中冻结 ，在水 中融化 ，两种方法分别模拟 了实际工程 中混凝 土 的两种不 同受冻情况 。Ａ ｓ Ｔ Ｍ Ｃ ６ ６ ６的主要 缺点是不切 实际的高速冻融循 环，因为 超过 ｌ Ｏ ％／ ｈ的降温速度在 实际工程所处环境 中是几乎不会 出现的。于此 ，产生 了 Ａ Ｓ Ｔ Ｍ Ｃ ６ ７ ２ 标准 。 Ａ Ｓ Ｔ Ｍ Ｃ ６ ７ ２ — ２ ０ ０ ３ 标准 中规 定，试验 时将 混凝土试块浸泡在单 面盐溶 液池 中 进 行冻融循环。满 ５ Ｏ次冻融循环后应停止试验 ，按表 １中所示 ，以 ５ Ｏ次盐冻循 环后所观测到的试件表面剥蚀情况进行分级 ，以此评价混凝土抗盐冻破坏能力 。
抗盐冻耐久性 ，本文介绍 了国内外三种试验方法 ，包括 美国的 Ａ Ｓ Ｔ Ｍ Ｃ ６ ７ ２ 评价方 法、欧洲 的 Ｃ Ｄ Ｆ法和我 国的单 面冻融法 ，并对
三种方法作 出评价。选择 国家标 准提 出的单面冻融法对 目前 东北地 区常用的各 类机场道 面的混凝土进行抗盐冻耐久性评价 ，不仅 符
的评价方法进行 正确的比较 ，选择适合 的试 验方法来评价我 国北方地 区机 场道 面 水 泥混凝土抗盐 冻性能具有重要意义 。这样 不仅有利于提高道面混凝 土抗 盐冻耐 久性的评估预测 ，还可 以为 以后工程 中的道面混凝土设计提供可靠 的理论依据 。
评价方法一 单面冻融法 。 在快冻法中 ，规定采用 １ ０ ０ ｍ ｍ ｘ １ ０ ０ ｍ ｍ ｘ ４ ０ ０ ｍｍ的棱柱型试件放入水 中进行 快速冻融 ，先饱水冻结至 一１ ５ ℃—－ ２ ０ ℃，随后升温至 １ ５ ％～ ２ ０ ℃融化 ，此为一个 循环 ， 单个循环周期为 ２ ～ ４ ｈ ， 每２ ５ 个循环后当取出试件并测量质量损失和相对动 弹性模量 ， 当质量损失率超过 ５ ％， 相对动 弹模量下 降到原来的 ６ ０ ％以下 即停止试 验 ，并 以混凝土已承受的冻融循环次数作为混凝 土的抗冻等级 。 我 国规定的慢冻法采用 １ ０ ０ ｍ ｍ Ｘ １ ０ ０ ａ ｒ ｍ×１ ０ ０ ｍ ｍ的立方体混凝土试件进行气 冻水融 ，慢冻冻融循 环周期相对较 长，气 冻和水融时 间均不少于 ４ ｈ ，即每次冻融 循环不少于 ８ ｈ 。评定标准与快冻法稍有差别 ，慢冻法当立方体试件的抗压强度损 失率超过 ２ ５ ％ 时或质量损失率超过 ５ ％时 即停止试验 ， 并 以混凝 土已承受 的冻融循 环次数作为混凝土的抗冻等级。 对于我 国北方地 区，由于冬 季大量使用除冰盐对道面进行除冰 ，此时混凝土 道面及建筑结构 的冻 融不是饱 和状态下水的冻融循环 ，而是盐溶液存在下 的干湿 交替冻融循环 。鉴于盐冻破坏 的特殊性，在我国最新修改的 《 普通混凝土长期性 能和耐久性能试验方法标 准》中收录了一种最新的评价混凝土盐冻破坏的方法一 单 面冻融法 ，该试验方 法主要 是为了评价我国北方地区的这种特殊受冻环境下
多因素耦合对混凝土性能影响
多因素耦合对混凝土性能影响1多因素耦合作用对混凝土性能影响的研究现状1.1冻融循环与盐侵蚀双因素耦合作用慕儒［7］研究了冻融循环耦合盐溶液作用下混凝土的性能，选取了五种混凝土，分别为普通水泥混凝土(OPC)、普通引气混凝土(APC)、高强度混凝土(HSC)、钢纤维增强混凝土(SFＲC)和引气钢纤维增强混凝土(FＲC)，混凝土的强度等级分别为C40、C60和C80，盐溶液为3．5%NaCl和5%Na2SO4溶液。
结果表明：(1)混凝土在3．5%NaCl溶液中快速冻融时表面剥落非常严重，质量损失率远大于纯水中冻融作用，而在5%Na2SO4溶液中冻融时的质量损失率比在纯水中时要小。
(2)因盐溶液降低冰点的作用，使混凝土冻融过程中的动弹性模量下降速度比在纯水中时慢，导致混凝土在NaCl溶液中冻融寿命比在纯水中提升10%～30%。
在Na2SO4溶液中冻融时，低强度等级混凝土的冻融寿命比在纯水中略有增加，但HSC的冻融破坏因硫酸盐腐蚀作用而提前，而且破坏形态为脆性破坏。
(3)APC在NaCl和Na2SO4溶液冻融时的质量损失只有相对应非引气OPC的30%～40%，其相对动弹性模量加速下降的时间比相对应非引气OPC要晚，抗冻融寿命明显增加。
(4)SFＲC在NaCl和Na2SO4溶液中的冻融寿命比OPC和APC长，说明钢纤维对冻融耦合除冰盐或硫酸盐双重因素作用下混凝土损伤的抑制效果比引气更加明显，但它对混凝土的盐冻剥蚀几乎没有影响。
(5)FＲC对冻融耦合除冰盐或硫酸盐双重因素作用下混凝土损伤的抑制效果最好，其抗冻融寿命大大增加，而且其增加值远大于引气和钢纤维单独增强时增加值之和，产生显著的增强复合效应［8］。
Janssen［9］等研究了在3．0%浓度NaCl溶液中的混凝土在进行冻融循环试验时，氯离子显著加剧了混凝土的冻融质量损失，即加剧了混凝土的冻融破坏。
余红发等［10］在Fick扩散定律的基础上推导出了氯离子在混凝土中扩散行为的新扩散方程，克服了Fick扩散定律与实际情况不相符的问题，得到混凝土的氯离子扩散理论基准模型，在此基础上导出混凝土表面剥落氯离子扩散理论模型、混凝土冻融循环氯离子扩散理论模型和混凝土损伤氯离子扩散理论模型。
寒区混凝土盐冻破坏与预防
表面剥 蚀。因 此 ， 冰盐 对 混凝 土 是一 种 很剧 烈 的破 坏 形 除
（） 设计时应加大混凝土保护层的厚 度 ， １ 因为保 护层 中 性化 即 Ｃ （ Ｈ） ａ０ ：变为 ＣＣ ￣ ａＯ 过程 的速度与保护层厚 度的平方
纹， 吸收 Ｎ Ｏ溶液 后 ， 冻融 作用 时 ， ａ 经 比吸收纯 水溶液 更多 ， 因为 Ｑ一 的渗透作 用 远 高于纯 水 的渗 透作 用 ， 时 ， 此 混凝 土 表 面吸盐冻融 比吸水 冻融严 酷得多 。譬 如说 ， 掺引气 剂的 不
普通 混凝土吸水饱 和 能经 受 ２ ～３ 次冻 融循 环 ， 该混 凝 ｏ ｏ 而
现在抗 冻性方面 。 而北 方城市混凝 土道路 、 构筑物 、 交桥的 立 破坏则 主要表现在混凝 土的抗盐冻能 力上 ， 因为北 方城市每 个雪 季需洒上大量 的除冰盐 来解决道路 除雪 问题 。
１ 混 凝 土 盐 冻 破 坏 机 理
坏过程起到 了有 力 的保证 作用 ， 因为 ， 了防止 混凝 土在 除 为 冰盐 的作 用发 生破 坏可采用如下措施 。
凝土盐 冻破 坏的措施 。
【 关键词】 混凝土盐冻破坏； 盐溶液过饱和； 引气剂； 耐久性
【 中图分类号】
２． ８３ ３
【 文献标识码】 Ｂ
【 文章编号】 １ １ ６６（ ０ ）２ ００ — １ ０ — ８４２ ２０ — １ ０ ０ ０ ０
北 方地区 的严寒气候 对于混凝土 耐久性 的要求 ， 主要表
成反 比， 保护层越厚 ， ０ 的渗透速度越慢 ， Ｃ２ 有利钢筋 的保护 。
式， 由于除冰盐具 有 降低水 的冰 点作 用 ， 更低 的温度 下导 在
大掺量矿物掺合料混凝土在氯盐、硫酸盐及其复合溶液中的抗冻性--转自《南京航空航天大学学报》
用 。实 际上 ，国 内多数盐渍 土地 区环 境水 的含盐 量
并没 有 达 到 饱 和 或 过饱 和 状 态 ，其 含 盐 浓 度 一 般 在 ５ ～ ｌ ％ 间的 中等 范围 ， 因此 ，本文 主 要研 究 ％ ０之
１实 验
１ １原 材 料 ．
采用江苏 嘉新京 阳水泥厂生产的Ｐ・Ｉ ２ ５ 硅 Ｉ ．Ｒ ５
合料混 凝土 的抗冻 性难 以达￣ Ｄ ０ ，在盐 渍土地 区 Ｊ Ｉ３０
的含盐 环境 水作 用下是 否具有 良好 的抗冻 性 ， 以及
一
５ ０
２ １耳Ｎ ， ０２ Ｏ
水 泥助 磨 剂 ｃ ｍｅ ｔ ｒ ｄｎ ｉ ｅ ｎ ｉ ｉｇａｄ ｇｎ
容 易发 生严重 的塑 性收缩 开裂 ，因而 实 际工 程 中混 凝 土 的坍 落度常 用５ ～１ ０ ｍ ０ ０ ｍ 。本实验 设计 的Ｈ Ｍ Ｃ Ｖ Ａ 掺加 了４ ％ Ｆ 、１ ％ Ｓ ￣５ Ｓ ，水胶 比为０ ２ ，其 ０ Ａ ０ Ｇ ％Ｆ ．３
中 ，矿 物掺 合料和 外加剂 的掺 量采 用总胶 体材料 的
ＣＯ ａ
６．６ ５ Ｏ
２ １ ．６ ３．５ ６ ３ Ｏ ５ ．２
Ｍ０ ｇ
Ｏ ５ ．５
０ ４ ．７ １．９ Ｏ ５
Ｓ３ ０
２ ２ ．４
０ ３ ．３ Ｏ ６ ．６
Ｆ ２３ ｅ０
４ ３ ．８
４ １ ．３ １ ４ ．Ｏ Ｏ２ ．２
ＭＯ ｎ
Ｔ Ｏ ｉ２
Ｎ ２ ａ０
等 卜 和关 宇刚等 分 别研 究 了不掺加矿物 掺合料 的
混凝土在３ ５ Ｎ ｔ 质量分数 ，下 同），５ Ｎ ，Ｏ ．％ ａ １（ ％ ａＳ 和５ （Ｈ ） Ｓ 溶液 中的抗冻性 ，余红发等 。 ％ Ｎ Ｏ 。 研 “ 究 了普通 混凝土和大掺量矿 物掺合料混凝 土 （ ｉｈ Ｈｇ—
盐蚀-冻融循环作用对普通混凝土的抗盐冻耐久性影响研究
总754期第二十期2021年7月河南科技Henan Science and Technology盐蚀-冻融循环作用对普通混凝土的抗盐冻耐久性影响研究尹斌1,2（1.山东交通职业学院，山东潍坊261206；2.山东省交通运输行业公路工程材料教学研究实验室，山东潍坊261206）摘要：受盐类侵蚀和冻融交替作用影响，普通混凝土结构会出现表面剥落、破坏等问题，进而引起混凝土性能劣化，威胁混凝土建筑物结构安全。
以山东省潍坊滨海地区盐渍土为例，通过取土分析盐渍化土壤中的盐分种类及含量，制备4种盐溶液，包括复合盐溶液、硫酸盐溶液、氯盐溶液、碳酸氯盐溶液。
以混凝土试件质量损失和相对动弹性模量为指标，深入分析盐蚀-冻融循环作用对普通混凝土抗盐冻耐久性的影响，并综合运用电镜扫描和能谱分析研究普通混凝土抗盐冻耐久性破坏的机理，以期为相关研究提供有益的参考。
关键词：盐蚀；冻融；混凝土；抗盐冻耐久性中图分类号：TU528.0文献标识码：A文章编号：1003-5168（2021）20-0102-04Study on the Influence of Salt Erosion-freeze-thaw Cycle on the Durability of Ordinary Concrete Against Salt and FreezeYIN Bin1,2（1.Shandong Transport Vocational College，Weifang Shandong261206；2.Teaching and Research Laboratory of Highway Engineering Materials for Transportation Industry in Shandong Province，Weifang Shandong261206）Abstract:Affected by salt erosion and alternate freezing and thawing,ordinary concrete structures will have prob⁃lems such as surface spalling and damage,which will cause concrete performance degradation and threaten the safety of concrete building structures.This paper takes the saline soil in the coastal area of Weifang,Shandong Province as an example,and analyzes the types and content of salt in the saline soil through borrowing,and prepares4kinds of salt solutions,including composite salt solution,sulfate solution,chloride salt solution and chloride salt solution,and takes the mass loss of concrete specimens and the relative dynamic modulus of elasticity as indicators to deeply ana⁃lyze the influence of salt erosion-freeze-thaw cycles on the durability of ordinary concrete against salt and freeze, and comprehensively uses electron microscope scanning and energy spectrum analysis to study the mechanism of or⁃dinary concrete's anti-salt and freeze durability damage,hoping to provide a useful reference for related research. Keywords:salt erosion；freeze-thaw；concrete；durability of salt and freeze resistance在冻融作用下，混凝土冻胀老化病害问题突出，导致混凝土结构劣化而缩短寿命。
混凝土抗冻性能测试方法
混凝土抗冻性能测试方法混凝土是一种常用的建筑材料，它在低温环境下的抗冻性能是评估混凝土质量的重要指标之一。
本文将介绍几种常用的混凝土抗冻性能测试方法，包括低温冻融试验、氯离子渗透试验、孔隙结构特性测试等。
一、低温冻融试验低温冻融试验是一种常见的评估混凝土抗冻性能的方法。
该方法通过将混凝土试件在低温环境中反复冻结和融化，并观察试件的破坏程度来评判其抗冻性能。
低温冻融试验通常包括以下步骤：1. 制备混凝土试件：根据实际需要，制备尺寸符合要求的混凝土试件。
常用的试件形状有立方体、圆柱体等。
2. 起始冻结：将混凝土试件置于低温环境中，使其温度逐渐降低，直至达到冰点以下，然后保持一段时间以完成冻结。
3. 解冻：将冻结的混凝土试件取出，放置在温度逐渐升高的环境中进行解冻。
4. 观察破坏程度：根据试件在解冻过程中的破坏程度，如裂缝、剥落等情况，评估混凝土的抗冻性能。
二、氯离子渗透试验氯离子渗透试验是评估混凝土耐久性能的一种方法，也可以间接反映混凝土的抗冻性能。
该方法通过浸泡试件在氯化钠溶液中，观察氯离子在混凝土中的渗透情况，评估混凝土的抗渗透性能。
氯离子渗透试验通常包括以下步骤：1. 制备混凝土试件：根据实际需要，制备尺寸符合要求的混凝土试件。
2. 环境湿养：将混凝土试件放置在湿润的环境中进行养护，以达到一定的饱和度。
3. 浸泡试验：将试件置于氯化钠溶液中，经过一定时间的浸泡，使溶液中的氯离子渗透进混凝土内部。
4. 取样观察：从试件中取样，观察取样部位的氯离子渗透深度或其他指标，评估混凝土的抗渗透性能。
三、孔隙结构特性测试混凝土的孔隙结构对其抗冻性能有着重要影响。
通过测试混凝土的孔隙结构特性，可以评估混凝土的抗冻性能。
常见的孔隙结构特性测试方法包括孔隙率测试、孔径分布测试等。
以下是其中的一种测试方法：1. 孔隙率测试：采用气体置换法或水力法对混凝土试件进行孔隙率测试。
气体置换法通常使用密闭装置将试件内部空隙置换为气体，根据密闭装置中气体的体积变化计算孔隙率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土 的冻融破坏现象在三北普遍存在 ， 而部分 地区 的 混凝 土结 构又常常遇到各 种盐 溶液及 多种 盐类混 合溶 液 的 作用 。常见的盐 主要 有 氯 盐 、 酸 盐等 。除 冰 盐 、 水 、 硫 海 盐 湖、 临近海 面的空气 等都 是氯 盐 的主要来 源 ， 海水 、 湖 、 盐 矿 化度高 的地下 水等是硫酸盐的主要来源 ， 特别是盐湖 卤水和 盐渍土 中氯盐 和硫酸盐 的含 量往往 很 高ｎ Ｊ ０。此外 ， 工业 侵
【 要】 采用快速冻融法 ， 摘 以剥落量和相对动弹性模量作为混凝土抗盐冻性能的评定指标， 研究了混凝土
在 ３５ ａ１ ．％Ｎ Ｃ 溶液 、％ 、％和 １ ％Ｎ ２Ｏ 溶 液 以及 海水 中的抗盐 冻性 能 。试 验结果 表 明 ， ５ ７ ０ ａＳ ４ 引气 对混 凝土 在 Ｎ Ｃ ａ１ 溶液 、 ａＳ ４溶液和海水 中的抗盐冻性 能均 有显著改善作 用 ； Ｎ ２Ｏ 混凝土 在各 种盐 溶液 中冻融循 环后 的破坏 现象 和破 坏机理 不同 ； ａｓ ，溶液的浓度对混凝土 的抗盐冻性 能没有明显影响 。 Ｎ ２ｏ
ｉ ｅ ｏ ｒｖ ｅｄ ｒ ｌｙ ｆ ｏ ｃ ｔ ｈｎｓ ｊ ｅ ｅ ｈ ｌ ａ ｕ ｏ ． — ｆ ｅｍ ｔ ｄ ｔ ｉｐｏｅｔ ｕａｉｔ ｏ ｃｎ ｒ ｅｗ ｅ ｂｅｔｏ ｒ ｚ —ｔ ｗｃｃ ｓｉ ｌｓｌ ｉ ｓ Ｔ ｅ ｅ ｖ ｈ ｏｒ ｅ ｈ ｂ ｉ ｅ ｕ ｃ ｔｆｅ ａ ｙ ｅ ｎ ｌ ｔｎ ｈ ｄ ｏ
维普资讯
杨文萃等 ： 混凝土在盐溶 液中的抗冻性
混 凝 土 在 盐 溶 液 中 的 抗 冻 性
杨文萃 ， 葛 勇 ， 常传利 ， 张宝生 ， 袁 杰 ， 于纪寿 ， 熊爱玲
哈尔滨 ． １ ０ ０ ， ０ １ ５ Ｊ （ 哈尔滨工业大学材料科 学与工程学院 ． 黑龙江
【 关键词】 混凝土； 抗冻性； 盐溶液； 表面剥蚀 ； 相对动弹性模量 【 中图分类号】 Ｔ ５８０ Ｕ２ ．
肿
【 文献标识码】 Ａ
【 文章编号】 １０ — ８４２０ ）１ ００ — ３ Ｉ
Ｓ ＲＥＳ ｓ ＮＩＥ ＯＦ Ｃ０］ ：Ｕ 口 Ｎ Ｔ ＩＴＡ Ｃ Ｉ即 巳Ｉ ＝
Ａ ｓ ａ ｔ， ｅｆ ｓ ｒｓ ｔ ｃ ｆ ｏｃ ｔ ｓｂｅｔ ｅ ｃｏ ． ％ ｓｄｕ ｌ ｄ Ｎ Ｃ）ｓｈ— ｂ ｔ ｃ：ｈ ｏｔｅｉａ ｅｏ ｎｒ ｅ ｕｊ ｅ ｔ ｔ ｔ ｎｏ ３ ５ ｏ ｉ ｎｃ ｏ ｅ（ ａ １ ｏ ｒ Ｉ ｒ ｓｎ ｃ ｅ ｃ ｄ ｏ ｈ ａｉ ｆ ｉ ｈｒ ｉ
ＹＡ ｅ ＮＧ Ｗ ｎ—ｃ ｉ Ｇ ｏ ｇ Ｚ ｕ， Ｅ Ｙ ｎ ， ＨＡＮ Ｂ ｏ—ｓ ｅ ｇ ＹＵ ｉ ， Ｙ Ｊ —ｓ ｏ Ｇ ａ ｈｎ ， ＡＮ Ｊｅ Ｕ ｉ ｈ ｕ， ＸＩ ＮＧ —ｌ ｇ Ｏ Ａｉ ｉ ｎ
（ｃｏｌ ｆ ｔ ａＳｉ ｃ ｎ ｎｉｅｒ ｇ ａ ｉ ｓｔｔｏ ｅｈｏ ｇ ， ａｂ ５０ １ Ｃ ｉ ） Ｓｈｏ ｏ ｅ ｌ ｅ ｅａｄＥ ｇ ｅｉ ，Ｈ ｒ ｎＩ ｔｕｅ ｆ ｃｎｌ ｙ Ｈ ｒｉ １００ ， ｈｎ Ｍａ ｒ ｎ ｉ ｃ ｎ ｎ ｂ ｎｉ Ｔ ｏ ｎ ａ
ｆ ｅｓｌｔ ｎｈ ｔｅｅｅｔｏｔｅｐｒ ｒ ａｃ ｆ ｏ ｃ ｔ ｓ ｊ ｔ ｅｚ —ｔ ｗ ｃｃ ｓ ａ ｕ ｏ ａ ｌｔ ｆ ｅ ｏｍ ｎｅｏ ｃｎｒ ｅ ｕ ｅ ｅ ｔ ｆ ｅｅ ｈ ｙｌ ． ｔ ｏ ｉ ｓ ｉｌ ｃ ｔ ｈ ｆ ｅ ｂ ｃ ｏｒ ｄ ａ ｅ
蚀性介质 中也 经常遇到硫酸盐 。 混凝土 的盐冻破坏成 为各 国学 者关 注 的重 要混 凝 土耐
表 １
混 凝 土 的 配 合 比
久性 问题 ， 也是 目 前我 国北方地 区混凝 土工程所 面临 的最严
ｔｎ ５ ， ％ ａｄ１％ ｓｄｌ ｌｔ Ｎ２Ｏ ）ｓｌ ｏ ｄｓａａ ｒ ｅ ｖｓｇｔ ｙｑｉ ｉ ， ％ ７ ｎ ０ ｏｉｎｓｆ ｅ（ ａＳ ， ｏ ｔｎａ ｗ ｔ ｒ ｉ ｅ ａ ｂ ｕ ｋｆ ｏ ｌ ｕａ ｉ ｕ ｎ ｅ ｅｗｅ ｎ ｔ ｅ ｉ ｉ ｄ ｃ
一
ｔ ｗ ｔ ｔ ｈｒ ａ ｏｃ ｔ ａ ｔｅｃａｇ ｆ ｌ ｉ ｙａ ｃｅ ｓｃｍ ｄｌｓ（ Ｄ ｎ ｄｔｅｍ ｓ ｆ ｈ ｓ ．Ｔ ｅ ｌ ｔ ｒｅ ， ｈｎ ｅｏ ａ ｖ ｄｎｍｉ ｌ ｔ ｏｕｕ Ｒ Ｍ）ａ ａｓｏ ａ ｅｓ ｅ ｅｗ ｉ ｒ ｈ ｉ ｅ ｒ ｔｅ ａｉ ｈ
ｓａｉｇ ｏ ｖ ｕ ｔ ｅｒｓ ｔｎ ｅｏ ｏ ｃ ｔ ． ｈ ｓ ｌ ｈ ｗ ｔａ ｎｒｉｉ ｉ ｉｔ ｏ ｃ ｔ ｆ — ｃ ｎ ．ｆｒ ａ ａｉ ｔ ｉ ａ ｃ ｆ ｎ ｒ ｅ Ｔ ｅｒ ｕｔ ｓ ｏ ｔ ｔ ｎｎ ａｒ ｎｏｃｎ ｒ ｅｉ ａ ｅ ｅ ｌ ｅｌ ｇ ｎ ｈ ｅ ｓ ｃ ｅ ｅ ｓ ｈ ｅ ａ ｇ ｅ ｓｎ ｃ
ｔｒ ｒｔ ｎｆｒ ａ ｄｍｅｈ ｎｃ ｆ ｏ ｃ ｔ ｖ ｒ ｈｔ ｎｉ ｉｅｅ ｔ ｎ ｒａｉ ｅｄ ｎｉ ｆ ｏ ｉｉ ｕ— ｅｉ ａｉ ｍ ｃ ａ ｉｓｏ ｎ ｒ ｅｉ ｅ ｅｙｓ ｉｏ Ｓｄｆ ｒｎ ．Ｉｃ ｓｎ ｔ ｅｓｔ ｏ ｄｕｎｓ ｏ ｏ ｏ ｎ ｃ ｅ ｎ ｏ ｉ ｅ ｇ ｈ ｙ ｓ ｌ
