交流异步电动机常见故障分析、诊断及处理
题目：交流异步电动机常见故障分析、诊断及处理部门：专业：姓名：日期：交流异步电机是感应电机，定子通入电流以后，部分磁通穿过短路环，并在其中产生感应电流。
短路环中的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有了相位差，从而形成旋转磁场。
通电启动后，转子绕组因与磁场间存在着相对运动而感生电动势和电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，实现能量变换。
一、概述电动机出现异常或故障，会直接导致机械设备的停转，影响设备及人身的安全，降低设备的开动率，造成减产及停产，对社会经济效益产生影响。
针对交流电动机常见故障进行分析与诊断，基本能够做出相应的判断和处理。
及时处理电动机设备故障和隐患，对设备的安全稳定运行具有很重要的作用。
二、异步电动机的故障分析、诊断与处理电动机的故障大体分为电磁原因和机械原因两个方面，归纳约为12种，具体分析、诊断与处理如下：1、异步电动机不能起动，有被拖动机械卡住、起动设备故障和电动机本体故障及其它方面原因：处理方法：当电动机不能起动的故障时，可使用万用表测量三相电压，若电压太低，应设法提高电压，原因可能有：⑴电源线太细，起动压降太大，应更换粗导线。
⑵三角形接线错接成星形接线，又是重载起动，应按三角形接法起动。
⑶送电电压太低，应增高电压，达到要求的电压等级。
若三相电压不平衡或缺相，说明故障发生在起动设备上。
若三相电压平衡，但电动机转速较慢并有异常声响，这可能是负荷太重，拖动机械卡住。
此时应断开电源，盘动电动机转轴，若转轴能灵活均衡地转动，说明是负荷过重；若转轴不能灵活均衡地转动，说明是机械卡阻。
若三相电压正常而电机不转，则可能是电机本体故障或卡阻严重，此时应使电动机与拖动机械脱开，分别盘动电动机和拖动机械的转轴，并单独起动电动机，即可知道故障所在，作相应的处理。
当确定为起动设备故障时，要检查开关，接触器各触头及接线柱的接触情况；检查热继电器过载保护触头的开闭情况和工作电流的调整值是否合理；检查熔断器熔体的通断情况，对熔断的熔体在分析原因后应根据电动机起动状态的要求重新选择；若起动设备内部接线有错，则应按照正确接线改正。
第5章 交流电动机状态监测与故障诊断(《电气设备状态监测与故障诊断技术》中国电力出版社2016年出版)课件
状态监测与故障诊断是交流电动机诊断技术的两个部分: （1）状态监测主要对电机的运行状态进行监测，获取电机运行状 态信息； （2）故障诊断是对取得的信息做进一步分析处理。
(3) 信号时频分析方法 a.短时功率谱方法 短时功率谱分析的基本思想是用一个固定的滑动窗沿时间轴将信号截取，划分为短
片段，允许前后片段之间有部分数据重叠，计算每一段短信号的功率谱，将计算结果按 时间顺序排列就可以观察出信号频谱结构的时变特征。
b.时频分布分析方法 时频分布都可以表示成原信号的时频分布与一核函数的时频分

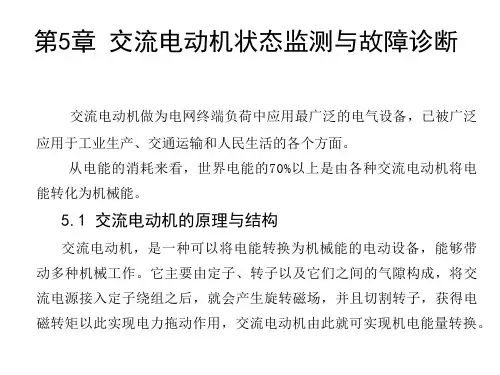

第5章 交流电动机状态监测与故障诊断
交流电动机做为电网终端负荷中应用最广泛的电气设备，已被广泛 应用于工业生产、交通运输和人民生活的各个方面。
从电能的消耗来看，世界电能的70%以上是由各种交流电动机将电 能转化为机械能。
5.1 交流电动机的原理与结构
交流电动机，是一种可以将电能转换为机械能的电动设备，能够带 动多种机械工作。它主要由定子、转子以及它们之间的气隙构成，将交 流电源接入定子绕组之后，就会产生旋转磁场，并且切割转子，获得电 磁转矩以此实现电力拖动作用，交流电动机由此就可实现机电能量转换。
正常状态下电动机的电磁转矩表达式为
T(t) 3pI sin(1 )
转子断条故障发生后，转子旋转磁场中产生一个负序分
量，感应出附加电流分量，其频率大小为 (1 2ks) fs ， 该故障 电流与定子磁链相互作用，产生附加矩阵分量，电机转矩引 起转子电角速度波动，由电动机转子角位移变化导致的定子 磁链变化表达式为
以转子的转速始终等于旋转磁场转速。 同步电动机的优点在于可以进行励磁电流调节： 若电网功率因数未达到要求，需要同步电动机提供无功，则
动车组牵引电机故障分析及诊断
动车组牵引电机故障分析及诊断摘要：铁路运输作为我国最为重要的交通方式，尤其是客运的动车组列车更与人们的生活息息相关。
随着我国“八纵八横”的提出，我国铁路运营里程达到了历史新高。
尤其是近些年复兴号的上线运营，使动车组列车速度等级提上新高。
动车组列车在运营过程中会出现牵引电机故障的情况发生，牵引电机作为动车组列车的最为重要的驱动部件，故障的处理确保了动车组列车运行的安全性。
关键词：动车组；牵引电机；故障；诊断1关于CRH2A型动车组牵引系统组成简介1.1牵引系统概述动车组分为2个动力单元:M1+M2,M3+M4。
动车组要求的弓网电压为25kV、50Hz的单相交流电,由受电弓从接触网受电、通过VCB与牵引变压器1次侧绕组连接。
每个动力单元车中各设一台牵引变压器、两台牵引变流装置及八台牵引电机。
牵引变流装置牵引运行时向牵引电动机供电,制动时将制动再生电能反馈回电网,在牵引及再生制动时向主电动机供应电力和制动时电力再生控制之外且具有保护功能。
牵引电动机使用3相鼠笼式感应电动机,轴端安装有速度传感器,检测转子频率,并将信息反馈给牵引变换装置、制动控制器。
1.2牵引系统关键部件简述1.2.1牵引变压器CRH2A型动车组牵引变压器具有2次绕组为2个独立绕组,每个绕组与一台牵引变流装置连接,使2次绕组具有高电抗和弱藕合性,确保牵引变换装置具有稳定运行的特性。
另外,为对应于每个2次绕组的增容,1次绕组配置了2个并联结构的线圈;为了减轻重量,1次,2次线圈采用了铝质线圈;1次绕组接地侧、2次绕组侧及3次绕组侧的绝缘套管采用了耐热环氧树脂将11根铜质中心导线注塑一体成形的端子板。
相对于3次绕组侧的一端子使用并引出了2根中心导线的特点CRH2A型动车组牵引变压器具有壳式变压器结构,油箱分为上下两个部分。
油枕与主体箱通过连接孔与主体箱内的油流通,油充填在波纹管的外侧,波纹管的内侧与大气相通。
1次绕组高压侧绝缘套管采用耐热环氧树脂注塑成一体形绝缘套管,在变压器主体的前方横向引出,与相邻的高压设备箱内的断路器相连。
电动机故障诊断技术.
电动机故障诊断技术
五、预防性保护带来的益处：
1、消除由设备或系统故障引起的未经计划的停机时间。 2、增加人员利用率。 3、提高生产能力。
4、降低维护支出。
5、延长使用寿命
6、在预防性维护管理中机器检查、润滑、维修或改制都基于平均无
故障时间统计数据进行计划安排。
电动机故障诊断技术
六、电机状态实时检测
1、目的：
改善电机的原有的维 护方法，实时 监视电机的使用状态，更有效的利用电机的 使用寿命。
2、方法：
利用一切可用模块进行电机的状态实时 检测，检测电机的各种状态参数。
高等职业教育数字化学习中心
谢 谢！
高等职业教育数字化学习中心
单击此处编辑母版标题样式 建材行业企业案例
单击此处编辑母版标题样式
讲授内容
知识点
Hale Waihona Puke 电动机故障诊断技术电动机故障诊断技术
电动机故障诊断技术
一、概念：
根据设备在运行过程中产生的各种信号，判断设备运行是属正常还是异常， 判断设备在运行过程中是否发生了故障。它能实现设备在负载运行时或基本上不
拆卸的情况下，通过对其状态参数的检测和分析，判断是否异常和故障及故障的
位置和原因。
电动机故障诊断技术
二、三个基本环节
通过三个环节可以提出相应的解决方案.
1、检查和发现异常 2、诊断故障状态和部位 3、分析故障类型
电动机故障诊断技术
三、四项基本技术
设备诊断的技术保证
1、检测技术
2、信号处理技术
3、识别技术
4、预测技术
电动机故障诊断技术
四、预防性保护
1、定义：
预防性设备保护是指在采取必要的措施和方法，防止设备在运行中可能造成 的磨损、损伤或破坏，最主要的是指在近期内预防和发现设备在运行中可能给将
铁路交流牵引电机故障诊断技术研究及应用
铁路交流牵引电机故障诊断技术研究及应用张大勇（中国国家铁路集团有限公司机辆部，北京100844）摘要：铁路交流牵引电机工作环境复杂恶劣，故障发生率相对较高，其故障诊断技术是提高机车车辆可靠性和安全性的关键技术之一。
总结牵引电机常见故障类型，明确轴承故障与定子绝缘故障是牵引电机的2种主要故障类型，着重分析牵引电机绝缘和轴承故障诊断理论与应用成果，并基于实际应用情况和相关技术发展趋势，提出交流牵引电机故障诊断技术的发展方向。
关键词：铁路；机车车辆；牵引电机；故障诊断；定子绝缘故障；轴承故障中图分类号：U264.1；TM343文献标识码：A文章编号：1001-683X（2021）05-0001-11 DOI：10.19549/j.issn.1001-683x.2021.05.0011概述铁路牵引传动动力已从蒸汽、内燃发展到了电力阶段，电力牵引主要有直流传动和交流传动2种模式。
与直流传动相比，交流传动具有调速范围宽、功率密度大、维修简便等优点，逐步成为轨道交通装备发展的趋势和主流［1-2］。
1998年，原铁道部提出“用10年左右的时间完成机车直流传动向交流传动转换”的任务，经过数十年的技术攻关和积淀，加之技术引进的推动，我国已自主建立了大功率交流传动牵引系统的设计、制造、试验技术平台及体系。
中国国家铁路集团有限公司（简称国铁集团）拥有上万台交流传动机车、3000多列动车组成功投用，在运营时速、运行平稳性、行车密度等方面实现了全球引领，尤其是“复兴号”高铁列车已成为中国高端制造的金名片，取得了举世瞩目的成就。
牵引电机作为轨道交通列车的动力来源，其运行状态直接影响列车动力性能和行车安全。
与一般工业应用场合不同，轨道交通应用环境极为恶劣。
我国幅员辽阔且气候环境变化大，牵引电机转矩（功率）密度大、负荷变化范围大、工作温度变化范围宽且经常承受轨面非确定性冲击，同时其频繁工作于启动、牵引、制动、停车等循环工况，在电、磁、热、力等复作者简介：张大勇（1966—），男，副主任，正高级工程师。

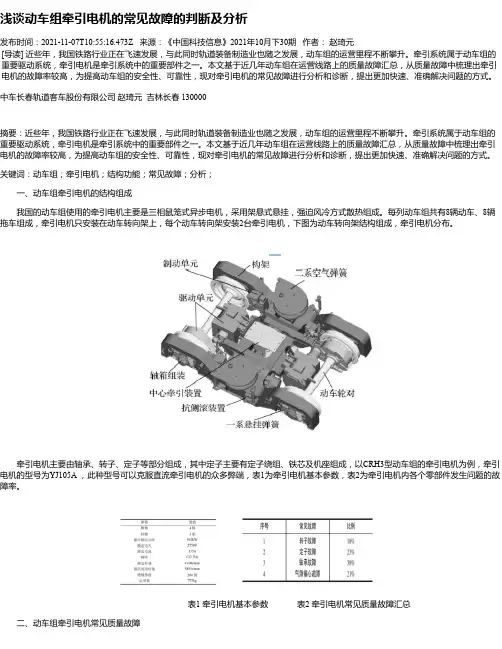

浅谈动车组牵引电机的常见故障的判断及分析
