CRH3型动车组制动及供风系统途中故障应急处理

CRH3型动车组制动及供风系统途中故障应急处理

CRH3型动车组制动及供风系统途中故障应急处理给出了CRH3型和谐号动车组制动及供风系统运行途中十类常见故障表现、原因分析和应急处理方法。

标签:CRH3型动车组;制动系统故障;处理措施1 停放制动不缓解或停放制动灯闪烁1.1 故障原因BCU问题(软件问题)或制动缸问题。

1.2 处理方式停车处理。

1.3 处理步骤(1)重新启动司机室内BCU1,BCU2:①先将28-F12断开,再断开28-F11。

②经过一段时间之后在先后对28-F1、28-F12进行闭合。

(2)缓解停放制动按钮,此时停放制动指示灯停止闪烁,就说明该系统正常使用。

(3)如果经过上述操作之后制动依然如何工作,那就要采取以下措施:及时通知维修人员到故障车内进行检查;及时关闭故障车的H29阀,以防出现安全事故。

同时也要积极实施停放制动紧急缓解,并且要对该操作进行确认,保证各项安全应急处理操作完成之后,通知司机。

2 紧急制动不缓解2.1 故障原因对于该问题的故障分析需要相关人员在处理过程中逐一进行判断与断定。

2.2 处理方式停车处理。

2.3 处理步骤(1)首先检查拖拽开关是否在“开”位,如果在“开”位,则进行下一步。

(2)将ETCS至于“关”位置。

如果此时列车管的压力能够及时的恢复正常,就说明列车在没有监控回路的情况下是能够运行的,如何列车管的压力没有恢复,则对改开关进行相反的设置。

(3)对转向架监测回来开关进行设置,如果将其设定在“关”的位置,如果列车管的压力恢复正常就说明改部位没有故障,如果不能及时恢复压力,就要对开关进行重设。

(4)对各个相关开关进行分别的设置。

首先是对停车制动监测回路开关进行设置,当开关位于“关”位置的时候,如果列车管的压力能够及时恢复,并且在没有紧急制动回路功能的时候能够运行,就说明没有问题,对此需要进行下一步的检测,以此发现问题;其次对紧急制动回路设置进行“关”位设置。

此时同上述一样,如果没有紧急制动回路其功能还能进行,就说明该部分没有问题;最后是对紧急制动阀的设置,当紧急制动阀处于关位置时,如果列车管的压力恢复正常,该操作仍然继续使用,否则将紧急制动回路开关和紧急制动阀开关置“开”位。

动车组制动系统故障诊断及安全措施

动车组制动系统故障诊断及安全措施

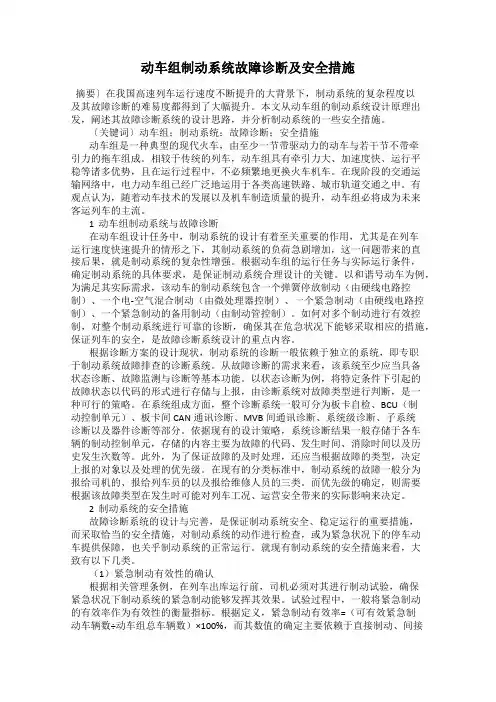

动车组制动系统故障诊断及安全措施摘要〕在我国高速列车运行速度不断提升的大背景下,制动系统的复杂程度以及其故障诊断的难易度都得到了大幅提升。

本文从动车组的制动系统设计原理出发,阐述其故障诊断系统的设计思路,并分析制动系统的一些安全措施。

〔关键词〕动车组;制动系统;故障诊断;安全措施动车组是一种典型的现代火车,由至少一节带驱动力的动车与若干节不带牵引力的拖车组成。

相较于传统的列车,动车组具有牵引力大、加速度快、运行平稳等诸多优势,且在运行过程中,不必频繁地更换火车机车。

在现阶段的交通运输网络中,电力动车组已经广泛地运用于各类高速铁路、城市轨道交通之中。

有观点认为,随着动车技术的发展以及机车制造质量的提升,动车组必将成为未来客运列车的主流。

1 动车组制动系统与故障诊断在动车组设计任务中,制动系统的设计有着至关重要的作用,尤其是在列车运行速度快速提升的情形之下,其制动系统的负荷急剧增加,这一问题带来的直接后果,就是制动系统的复杂性增强。

根据动车组的运行任务与实际运行条件,确定制动系统的具体要求,是保证制动系统合理设计的关键。

以和谐号动车为例,为满足其实际需求,该动车的制动系统包含一个弹簧停放制动(由硬线电路控制)、一个电-空气混合制动(由微处理器控制)、一个紧急制动(由硬线电路控制)、一个紧急制动的备用制动(由制动管控制)。

如何对多个制动进行有效控制,对整个制动系统进行可靠的诊断,确保其在危急状况下能够采取相应的措施,保证列车的安全,是故障诊断系统设计的重点内容。

根据诊断方案的设计现状,制动系统的诊断一般依赖于独立的系统,即专职于制动系统故障排查的诊断系统。

从故障诊断的需求来看,该系统至少应当具备状态诊断、故障监测与诊断等基本功能。

以状态诊断为例,将特定条件下引起的故障状态以代码的形式进行存储与上报,由诊断系统对故障类型进行判断,是一种可行的策略。

在系统组成方面,整个诊断系统一般可分为板卡自检、BCU(制动控制单元)、板卡间CAN通讯诊断、MVB间通讯诊断、系统级诊断、子系统诊断以及器件诊断等部分。

CRH和谐系列动车组制动系统分析报告

CRH和谐系列动车组制动系统分析报告
所以,动车组采用电制动与空气制动联合作用的方式,且以电制动为主。应用在国产200km/h动车组上的电制动有电阻制动和再生制动两种,它们都是让列车的动轮带动动力传动装置(牵引电动机),使其产生逆作用,将列车的动能转变为电能,再变成热能消耗掉或反馈回电网的制动方式。电阻制动和再生制动习惯上也称为动力制动。

制动系统是动车组的一个重要组成部分,他直接影响动车组的安全性。动车组制动系统是用以强制性适中的动车减速或停车、使下坡形式的动车车速保持稳定以与使已停驶的动车组驻留不动的机构。
随着和谐系列动车组迅速发展和撤诉的提高一级车流密度的日益增大,为了保证行车安全,动车租制动系统的工作可靠性显得日益重要。也只有制动效能良好,制动系统工作可靠地“CRH”和谐系列动车组才能成分发挥其动力性能。
式3-9所示。
(3-9)
式中: —第i块闸瓦产生的制动力;
—换算摩擦系数;
—全动车组总换算闸瓦压力,kN。
②动车组单位制动力b
动车组单位制动力b计算公式如式3-10所示:
(N/kN)(3-10)
式中: —动车组换算制动率。其物理意义是动车组总换算闸瓦压力与列车
重力的比值,即平均分配到每千牛动车组重力上的换算闸瓦压力千牛数,如式3-11所示。
相对动力集中式列车而言,动力分散列车的控制系统具有许多优点。动力集
中式列车动力制动往往集中在机车上,而拖车往往只采用摩擦制动;而动力分散
列车的动力制动分散在列车的多辆(可能全部)车上,因而能更充分地利用再生制
动、电阻制动等动力制动的制动能力,这就大大减少了摩擦制动摩擦副的磨损,
提高了列车运行的经济性,同时大大减少了制动时的噪声。
在对增压缸空气压力进行控制时,制动控制装置用根据制动指令、速度和载重计算出的制动力减去电制动的反馈量后,得到实际需要的空气制动力,并将此变换为电空转换阀的电流,由电空转换阀产生与电流成比例的空气压力(AC压力),将此压力作为中继阀的控制压力,通过中继阀产生增压缸空气压力(BC压力)。紧急制动时,从紧急用压力调整阀输出的控制压力经紧急电磁阀通往中继阀,中继阀对电空转换阀和紧急用压力调整阀的空气压力进行比较,将二者中较大的作为输入,产生相应的增压缸空气压力输出。

CRH5型动车组制动系统故障分析及处理

CRH5型动车组制动系统故障分析及处理

毕业设计(论文)中文题目: CRH5型动车组制动系统故障分析及处理学习中心:沈阳铁路局学习中心专业:机械设计制造及其自动化姓名:吴远鹏学号: 12621470指导教师:霍胜贵2014 年 9 月 20 日远程与继续教育学院毕业设计(论文)承诺书本人声明:本人所提交的毕业论文《 CRH5型动车组制动系统故障分析及处理》是本人在指导教师指导下独立研究、写作的成果。

论文中所引用的他人无论以何种方式发布的文字、研究成果,均在论文中明确标注;有关教师、同学及其他人员对本论文的写作、修订提出过且为本人在论文中采纳的意见、建议均已在本人致谢辞中加以说明并深致谢意。

本人完全意识到本声明的法律结果由本人承担。

本毕业论文《 CRH5型动车组制动系统故障分析及处理》是本人在读期间所完成的学业的组成部分,同意学校将本论文的部分或全部内容编入有关书籍、数据库保存,并向有关学术部门和国家相关教育主管部门呈交复印件、电子文档,允许采用复制、印刷等方式将论文文本提供给读者查阅和借阅。

论文作者:_______吴远鹏________(签字)__2014_年____9__月__20 _日指导教师已阅:__ 霍胜贵________(签字)__2014_年___ __月_ _ __日毕业设计(论文)成绩评议毕业设计(论文)任务书本任务书下达给:12秋级本科机械设计制造及其自动化专业学生吴远鹏设计(论文)题目: CRH5型动车组制动系统故障分析及处理一、设计(论述)内容国外对动车组的研究运用比较早,目前已经有很多国家拥有成熟的动车组技术,如德国、法国和日本等国。

我国的第六次铁路大提速也通过“引进吸收再创新”的方式增添了动车组,其中CRH5型动车组就是由原铁道部向法国阿尔斯通引进并由我国国产化的高速动车组。

列车制动是人为利用制动力使列车减速、停车、阻止其运动或加速的系统,是列车安全运行的保障,也是动车组技术的关键组成部分。

二、基本要求CRH5型动车组采用空气制动和电制动联合制动的方式,并且优先采用再生制动。

和谐号动车组制动系统故障诊断及安全措施_李万新

和谐号动车组制动系统故障诊断及安全措施_李万新

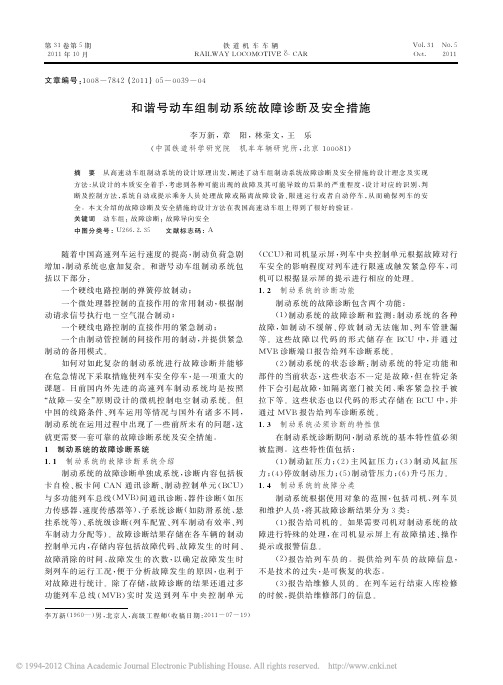

文章编号:1008-7842(2011)05-0039-04和谐号动车组制动系统故障诊断及安全措施李万新,章 阳,林荣文,王 乐(中国铁道科学研究院 机车车辆研究所,北京100081)摘 要 从高速动车组制动系统的设计原理出发,阐述了动车组制动系统故障诊断及安全措施的设计理念及实现方法:从设计的本质安全着手,考虑到各种可能出现的故障及其可能导致的后果的严重程度,设计对应的识别、判断及控制方法,系统自动或提示乘务人员处理故障或隔离故障设备、限速运行或者自动停车,从而确保列车的安全。

本文介绍的故障诊断及安全措施的设计方法在我国高速动车组上得到了很好的验证。

关键词 动车组;故障诊断;故障导向安全中图分类号:U266.2.35 文献标志码:A 随着中国高速列车运行速度的提高,制动负荷急剧增加,制动系统也愈加复杂。

和谐号动车组制动系统包括以下部分:一个硬线电路控制的弹簧停放制动;一个微处理器控制的直接作用的常用制动,根据制动请求信号执行电-空气混合制动;一个硬线电路控制的直接作用的紧急制动;一个由制动管控制的间接作用的制动,并提供紧急制动的备用模式。

如何对如此复杂的制动系统进行故障诊断并能够在危急情况下采取措施使列车安全停车,是一项重大的课题。

目前国内外先进的高速列车制动系统均是按照“故障-安全”原则设计的微机控制电空制动系统。

但中国的线路条件、列车运用等情况与国外有诸多不同,制动系统在运用过程中出现了一些前所未有的问题,这就更需要一套可靠的故障诊断系统及安全措施。

1 制动系统的故障诊断系统1.1 制动系统的故障诊断系统介绍制动系统的故障诊断单独成系统,诊断内容包括板卡自检、板卡间CAN通讯诊断、制动控制单元(BCU)与多功能列车总线(MVB)间通讯诊断、器件诊断(如压力传感器、速度传感器等)、子系统诊断(如防滑系统、悬挂系统等)、系统级诊断(列车配置、列车制动有效率、列车制动力分配等)。

故障诊断结果存储在各车辆的制动控制单元内,存储内容包括故障代码、故障发生的时间、故障消除的时间、故障发生的次数,以确定故障发生时刻列车的运行工况,便于分析故障发生的原因,也利于对故障进行统计。

CRH2型动车组制动系统故障分析改进

CRH2型动车组制动系统故障分析改进

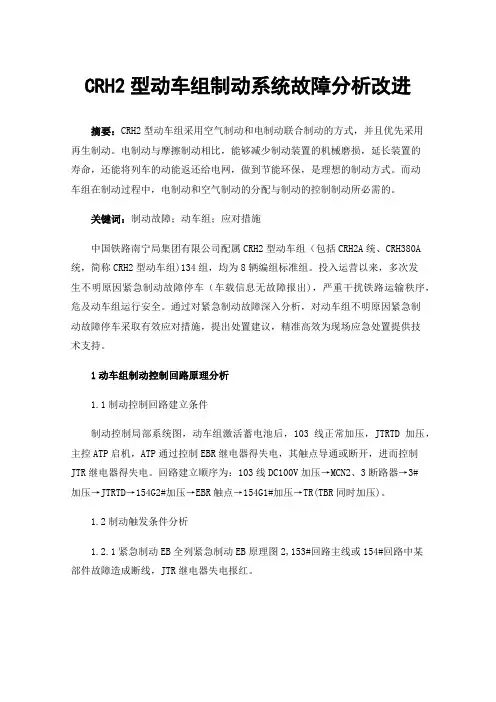

CRH2型动车组制动系统故障分析改进摘要:CRH2型动车组采用空气制动和电制动联合制动的方式,并且优先采用再生制动。

电制动与摩擦制动相比,能够减少制动装置的机械磨损,延长装置的寿命,还能将列车的动能返还给电网,做到节能环保,是理想的制动方式。

而动车组在制动过程中,电制动和空气制动的分配与制动的控制制动所必需的。

关键词:制动故障;动车组;应对措施中国铁路南宁局集团有限公司配属CRH2型动车组(包括CRH2A统、CRH380A 统,简称CRH2型动车组)134组,均为8辆编组标准组。

投入运营以来,多次发生不明原因紧急制动故障停车(车载信息无故障报出),严重干扰铁路运输秩序,危及动车组运行安全。

通过对紧急制动故障深入分析,对动车组不明原因紧急制动故障停车采取有效应对措施,提出处置建议,精准高效为现场应急处置提供技术支持。

1动车组制动控制回路原理分析1.1制动控制回路建立条件制动控制局部系统图,动车组激活蓄电池后,103线正常加压,JTRTD加压,主控ATP启机,ATP通过控制EBR继电器得失电,其触点导通或断开,进而控制JTR继电器得失电。

回路建立顺序为:103线DC100V加压→MCN2、3断路器→3#加压→JTRTD→154G2#加压→EBR触点→154G1#加压→TR(TBR同时加压)。

1.2制动触发条件分析1.2.1紧急制动EB全列紧急制动EB原理图2,153#回路主线或154#回路中某部件故障造成断线,JTR继电器失电报红。

①构成153#建立形成回路:控制集中控断路器→3#→连接切换器(MCR、EBR)→紧急B开关(压紧开关)→紧急制动断路器(153K、TR)→UVR1→UV电磁阀等②构成154#建立形成回路:接线器LJB2→154K→TDRU→紧急B开关→PBR→UVR→TThR→车端接触开关→接线器LJB2等上述某一环节非正常触发时导致制动回路无法建立,动车组输出紧急制动EB。

1.2.2紧急制动UB紧急回路从头车到尾车的153#线控制各个车的UV阀失电施加纯空气紧急制动(MON屏显示单车或全列UVR报红)。

CRH380A动车组制动系统常见故障处理方法与改进方案

CRH380A动车组制动系统常见故障处理方法与改进方案一、常见故障处理方法1.刹车失灵:-首先检查刹车液是否充足,如果不足则及时添加;-检查刹车管路是否有漏损现象,如有则及时修复;-检查刹车片和刹车盘的磨损状况,如有需要则及时更换。

2.制动不灵敏:-检查并清洁刹车片和刹车盘,以确保其表面没有生锈或积碳;-检查并调整刹车片与刹车盘的接触间隙,使之符合规定的减速要求;-检查制动软管是否老化或破损,如有需要则及时更换;-检查刹车泵,确保其正常工作。

3.刹车器件磨损严重:-定期检查刹车片和刹车盘的磨损情况,如达到严重磨损标准则及时更换;-加强刹车片的保养,确保其使用寿命。

4.制动辅助系统故障:-检查制动辅助系统中的传感器、阀门、线路等是否正常工作,如有故障及时修复或更换。

5.刹车噪音大:-检查刹车片与刹车盘的接触面是否平整,如有需要则研磨或更换;-检查刹车片与刹车盘的间隙是否合适,如有需要则调整;-检查刹车片的固定螺栓是否松动,如有需要则紧固;-检查刹车片的表面是否有污物或异物,如有需要则清洁。

二、改进方案1.引入先进的制动材料:-使用高性能的刹车片和刹车盘材料,能够提高制动效果和耐磨性,减少故障发生的概率。

2.使用智能化制动系统:-引入智能化的制动控制系统,能够实时监测刹车系统的工作状态,及时发现故障并进行处理,提高制动系统的可靠性。

3.制定严格的维护计划:-制定详细的刹车系统维护计划,包括对刹车片、刹车盘、刹车泵等关键元件的定期检查、维护和更换,以确保其正常运行。

4.加强人员培训:-提供专业的培训课程,培养相关人员对制动系统故障的识别和处理能力,提高故障处理效率和安全性。

5.完善故障诊断系统:-引入先进的故障诊断系统,能够实时监测刹车系统的工作状态,并自动诊断和报警,提高故障处理效率和准确性。

总结:对于CRH380A动车组制动系统的常见故障,可以通过及时的检查和维修来解决,同时通过引入先进的制动材料、智能化制动系统、严格的维护计划、人员培训和故障诊断系统等改进方案,可以提高制动系统的可靠性、安全性和耐久性。

CRH3动车组制动系统常见故障

摘要随着中国高铁的发展,高速动车组运行的速度和乘坐的便捷越来越受人们的青睐,变成人们生活中不可或缺的一部分。

但列车速度逐渐提高的同时,列车制动功能的优劣是衡量高速列车制动系统是否技术先进的关键之一。

因而,列车制动系统也必然要随着高速列车的速度提升而进行优化与提高。

而通过对高速列车制动技术的分析,可以对列车制动过程有一定的了解,掌握列车制动的系统结构、制动性能和工作原理,并分析制动系统常见故障的原因及总结,对以后的检修工作有一定的帮助,使其为更快速、更准确地处理制动系统常见故障奠定基础。

CRH3型动车组是我国最早实现运行速度达350km/h的动车组,它最早于2008年8月1日在京津城际上正式运营,随着它技术的不断改进成熟,这些年来又分别在武广和京沪等线路上顺利投入运营。

它之所以能够在多条线路上安全稳定地运行,与它良好的车体、转向架、牵引供电等系统密切相关,但更加离不开它安全有效的制动系统。

所以,为了保证列车的安全运行,我们必须熟悉制动系统的基本组成及工作原理,能够对其常见故障进行准确地判断分析,并能够根据实际情况进行正确的应急处理操作。

本毕业设计的主要内容就是介绍CRH3的制动技术和制动系统常见故障的处理方法,并通过这些故障事例,进而提出改进方案。

制动系统常见故障处理方法的有效性是衡量高速列车运行质量和运行安全的重要保障之一。

所以,高效的故障处理方法,必然受到人们的关注和重视。

关键词:制动系统;电制动;空气制动目录摘要......................................................................................................................I 第 1 章制动系统概述. (1)1.1我国高铁的发展概况 (1)1.2动车组制动系统的基本要求 (2)1.3动车组制动系统组成与原理分析 (2)1.3.1动车组制动系统的组成 (2)1.3.2动车组制动系统的原理 (3)1.4动车组制动方式 (3)1.4.1根据动车组制动力源分类 (3)1.4.2根据动车组制动力形成方式分类 (7)1.4.3根据动车组动能转移方式分类 (7)第2章制动控制系统 (8)2.1制动控制系统的总体构成 (8)2.1.1制动电子控制装置 (9)2.1.2制动控制器 (9)2.1.3列车线 (10)2.2制动控制系统的工作原理 (10)2.2.1常用制动 (10)2.2.2紧急制动 (12)2.2.3救援/回送制动 (14)2.2.4停放制动 (14)2.3制动系统的操纵方式 (15)2.3.1自动列车控制系统(ATC)操纵 (15)2.3.2制动控制器操纵 (16)2.3.3紧急制动操纵 (16)第3章制动系统常见故障及处理方法 (17)3.1制动系统常见故障 (17)3.2制动系统常见故障的处理方法 (18)第4章常见故障处理方法的改进方案 (20)4.1故障一键矫正 (20)4.2制动系统故障应急切除后启用备用制动系统 (21)参考文献 (22)致谢 (23)CRH3动车组制动系统常见故障处理方法及改进方案第1章制动系统概述1.1 我国高铁的发展概况铁路是我国重要的基础设施、国民经济的大动脉和大众化的交通工具,是我国综合交通运输体系的骨干,在推动我国经济社会又好又快发展中发挥着重要的作用。

CRH380AL型动车组制动系统常见故障分析

目录摘要、关键词 (1)绪论 (2)一、CRH380AL动车组总体介绍1.车体 (3)2.转向架 (3)3.车辆连接装置 (4)4.制动装置 (4)5.车辆内部设备 (4)6.牵引传动系统 (4)7.辅助供电系统 (5)8.列车控制网络系统 (6)9.CRH380AL动车组技术参数 (7)二、CRH380AL动车组制动系统的组成1.指令及其传输装置 (8)2.制动控制装置 (10)(1)制动控制单元 (10)(2)制动控制装置的构成 (10)(3)制动控制装置的作用 (10)3.制动供风系统装置 (10)(1)空气制动系统 (10)(2)空气制动控制部分 (10)(3)电空转换阀(EP阀) (11)(4)中继阀 (11)(5)压力调整阀 (12)(6)电磁阀 (12)(7)增压缸 (13)(8)制动缸 (13)4基础制动装置 (13)(1)基础制动装置的组成 (13)三、CRH380AL动车组制动控制系统的分析1.制动控制系统的工作原理 (14)(1)制动指令控制 (14)2.各种制动作用的控制 (16)(1)常用制动控制 (16)(2)紧急制动控制 (17)(3)非常制动控制 (19)(4)备用制动控制 (19)四、CRH380AL动车组制动系统的常见故障分析1.制动控制装置传输不良 (20)2.制动控制装置故障 (20)3.制动控制装置速度发电机断线 (21)4.制动不足 (22)5.抱死 (23)6.制动不缓解 (24)结论 (25)参考文献 (26)致谢 (27)CRH380AL动车组制动系统常见故障分析摘要本文对动车总体组成、动车组制动系统组成、制动控制系统分析、常见故障分析进行了系统的介绍,主要内容包括动车组车体、动车组制动控制系统的工作原理、动车组制动装置的工作原理等,还介绍了动车组(以CRH380al动车组为例)制动系统常见故障及处理过程。

本文结合动车组的实际情况涵盖了动车组故障处理基本知识,内容简明扼要,通俗易懂。

和谐号动车组制动系统故障再现及分析


和谐 号 动车组 制 动 系 统 涉 及 流 固热耦 合 、 料 、 材 热 故 障信 息实 时传输 给制 动 系统 , 于制 动 系统 的联 锁诊 用
合 为一个 整体 , 系统之 间有 着直接 或 问 接 的作用 和 影 1 2 制 动系统 的故 障诊 断任务 各 . 响 。列 车级 的故 障诊断 和故 障导 向安 全设 计 功能 , 得 使
录 反映 系统 运行状 态变 化 的各种信 息 , 现故 障 的精 确 实
诊 断 。同时 , 随着 网络技 术 的发 展 , 化 了和 谐 号 动 车 强 组 列 车级故 障诊 断和 远程分 布 式监测 诊 断系统 的功 能 。
和 谐 号 动车 组 制动 系统 故 障再 现 及分 析
曹宏 发 乔 , 峰 ,温熙 圆 ,安 志鹏
( 中 国铁道 科 学研 究院 机车 车辆研 究 所 ,北京 1 0 8 ; 1 0 0 1
2 中国北车 长春 轨道客 车股 份有 限公 司 ,长春 1 0 6 ) 3 0 2
摘 要 制 动 系 统 的可 靠 性 是 和谐 号 动 车组 正 常运 用 的重 要 保 障 , 此 制 动 系 统 必 须 具 备 良好 的 故 障 诊 断 能力 和 为
第 3 卷第 5 1 期
21 0 1年 1 O月
铁 道 机 车 车 辆
RAI AY LW L0C0M 0TI VE & CAR
Vo . 1 No 5 13 .
0c. t 2 O11
文章 编号 :0 8 8 2(0 1 5 0 3 5 1 0 —7 4 2 1 )0 —0 4 —0
各 个 系统 的故 障均 将 有 可 能 引起 列 车 级 的联 锁 动 作 与
工 况下 的各 种故 障 , 括故 障对 系统 自身 以及对 其 他 系 包
