汽车制动系的故障诊断与维修摘要汽车在使用过程中,由于某一种或几种原因,使动力性、经济性、可靠性和安全性发生变化,逐渐地或突然地破坏了正常工况,就是发生了故障.迅速而准确地诊断出故障部位,并及时加以排除,直接关系到运行安全、运行材料消耗、运输效率和成本,有的还直接影响到汽车的使用寿命.所以汽车故障诊断是汽车使用技术的重要组成部分.导致汽车故障的因素是相当繁杂的,有的故障其原因竟可达几十种. 制动系统是汽车最重要的安全装置之一,一旦出现故障,若不及时排除,会造成难以想象的后果。
制动系技术状况的变化直接影响行车的安全性,对制动性能的检测和故障诊断尤为重要。
制动系常见的故障是制动效能不良、制动施滞、制动跑偏等。
制动系故障不仅在于制动装置本身,而且还与车架和悬架装置有很大联系。
论文主要是以汽车液压制动系统为例,阐述了各种故障现象、故障原因和诊断,最后总结出液压制动系一些常见故障的判断规律。
关键字：故障现象；故障原因；故障诊断；制动系统目录1 绪论 (3)1.1 引言 (3)1.2制动系统的历史 (3)1.3汽车制动系统 (4)2 制动系故障诊断与检测 (6)2.1制动失效 (6)2.2 制动效能不良 (6)2.3制动拖滞 (8)2.4制动跑偏 (9)3 防抱死制动系统（ABS）的故障诊断与检测 (10)3.1 ABS 系统的基础检查与调整 (10)结论 (15)参考文献 (16)致谢 (17)1 绪论1.1 引言汽车工业已成为国民经济的支柱产业,各种新技术.新材料.新工艺的不断使用,使汽车日益向发展,给汽车维修业提出了新课题.特别是汽车电子技术的发展和应用,汽车故障的种类日益向多样化.复杂化方向发展,如何快速诊断汽车故障发生的部位.缩短维修时间.节省修理费用显得越来越重要.车辆的制动系统是保障行车安全的重要部分，面对一些大马力的车辆来说更是缺一不可。
毕竟光有一身蛮力，但停的不太稳或者制动距离过长都会导致严重的后果。

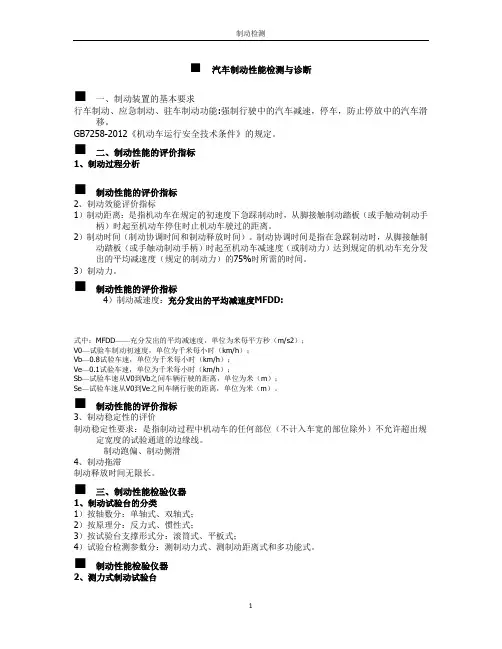

汽车制动性能检测与诊断
⏹汽车制动性能检测与诊断⏹一、制动装置的基本要求行车制动、应急制动、驻车制动功能:强制行驶中的汽车减速，停车，防止停放中的汽车滑移。
GB7258-2012《机动车运行安全技术条件》的规定。
⏹二、制动性能的评价指标1、制动过程分析⏹制动性能的评价指标2、制动效能评价指标1）制动距离：是指机动车在规定的初速度下急踩制动时，从脚接触制动踏板（或手触动制动手柄）时起至机动车停住时止机动车驶过的距离。
2）制动时间（制动协调时间和制动释放时间）。
制动协调时间是指在急踩制动时，从脚接触制动踏板（或手触动制动手柄）时起至机动车减速度（或制动力）达到规定的机动车充分发出的平均减速度（规定的制动力）的75%时所需的时间。
3）制动力。
⏹制动性能的评价指标4）制动减速度：充分发出的平均减速度MFDD:式中：MFDD——充分发出的平均减速度，单位为米每平方秒（m/s2）；V0—试验车制动初速度，单位为千米每小时（km/h）；Vb—0.8试验车速，单位为千米每小时（km/h）；Ve—0.1试验车速，单位为千米每小时（km/h）；Sb—试验车速从V0到Vb之间车辆行驶的距离，单位为米（m）；Se—试验车速从V0到Ve之间车辆行驶的距离，单位为米（m）。
⏹制动性能的评价指标3、制动稳定性的评价制动稳定性要求：是指制动过程中机动车的任何部位（不计入车宽的部位除外）不允许超出规定宽度的试验通道的边缘线。
制动跑偏、制动侧滑4、制动拖滞制动释放时间无限长。
⏹三、制动性能检验仪器1、制动试验台的分类1）按轴数分：单轴式、双轴式；2）按原理分：反力式、惯性式；3）按试验台支撑形式分：滚筒式、平板式；4）试验台检测参数分：测制动力式、测制动距离式和多功能式。
⏹制动性能检验仪器2、测力式制动试验台1）滚筒式制动试验台⏹制动性能检验仪器（1）滚筒式制动试验台结构电动机：产生动力，带动滚筒及车轮旋转减速器（增扭器）：减速增扭；蜗轮蜗杆式滚筒：支撑车轮，制动力的承受装置传感器：测量转换装置（压力式、平衡弹簧式、电位计式、差动变压器式、自整角电机式）举升器：便于汽车驶入或驶出试验台第三滚筒：产生停转信号显示及测量装置。

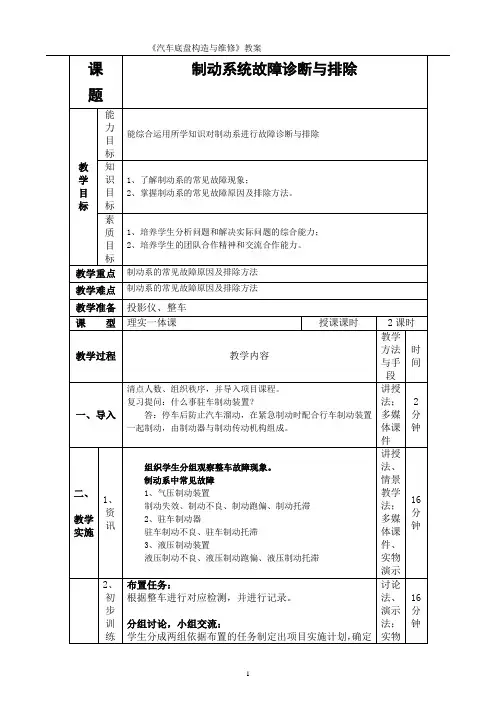

4.5制动系统故障诊断与排除-教案
1)现象。
2)原因。
①储气筒内压缩空气不足。
②踏板自由行程过大。
③制动控制阀和制动气室膜片破裂，制动调整杆调整不当，使制动气室推杆行程过大。
④气管破裂或接头松动漏气。
⑤制动蹄片与制动鼓间隙过大或接触面积小或蹄片上有油污、泥水、烧焦、磨损过度。
⑥制动鼓失圆、起槽、磨损过量。
⑦制动凸轮轴或蹄片轴锈蚀，转动阻力大。
⑤制动凸轮轴与衬套锈滞或同轴度超差，使凸轮轴转动不灵活。
⑥轮毂与轮毂轴承、半轴套管之间配合松旷。
⑦制动鼓圆度误差过大或摩擦片破碎卡滞。
2.驻车制动器常见故障诊断
(1)驻车制动不良
1)现象。
2)原因
①驻车制动自由行程过大。
②制动鼓工作表面磨损、起槽、裂纹，摩擦片与制动鼓贴合不良或摩擦片与制动鼓配合间隙过大。
2.液压制动拖滞的诊断与排除
①汽车行驶一段路程后，用手触摸各制动鼓，若全部发热，说明故障在制动主缸；若个别制动鼓发热，则故障在个别的制动轮缸上。
②若故障在制动主缸，应先检查踏板自由行程。如果无自由行程，则主缸推杆与活塞间隙过小或没有间隙，应进行调整。若自由行程符合标准，则拆下主缸储油室加油螺塞，踩下踏板慢回位，看其回油状况，若不回油则为回油孔堵塞；若回油缓慢则为橡胶碗、橡胶圈发胀或回位弹簧无力；或油液太脏，粘度太大。
④若无漏气，则应检查制动踏板自由行程，检查摩擦片与制动鼓之间的间隙是否过大，再检查制动臂的调整是否适当，否则应进行调整。
(3)制动跑偏
①汽车行驶中制动时，当汽车向左偏斜，即为右轮制动性能差，反之则为左轮制动性能差。通常是根据路试法，后轮轮胎拖印判断或经制动试验台检测法进行检测，确定其故障部位。
②应先检查制动气室。一人踩住制动踏板，另一人检查该车轮制动气室、气管或接头有无漏气。若无漏气检查制动气室推杆伸缩情况，查看是否有弯曲、变形或卡死现象及左右推杆是否一致。
制动系统的故障诊断与排除实例
2.故障诊断与排除
（3）ABS检测。 ①读取故障码。 ②进行常规检查。 ③按故障症状表进行检测。
制动系统的故障诊断与排除实例
制动系统的故障诊断与排除实例
二 雷克萨斯轿车正常减速制动，制动踏板反弹并伴有异响
2.故障诊断与排除
④检测前、后轮 速传感器电阻。
⑤检查ABS电源 电路。
图7-52 雷克萨斯LS400 ABS电源电路检查
制动系统的故障诊断与排除实例
二 雷克萨斯轿车正常减速制动，制动踏板反弹并伴有异响
2.故障诊断与排除
⑥ECU输入信号 检测。
⑦拆检左后轮驱 动轴。
图7-53 ABS ECU连接端子
制动系统的故障诊断与排除实例
制动系统的故障诊断与排除实例
拆检车轮转速传感器、ECU及其接线，均正常；通电至执行器电磁阀 及电动泵均有反应，但运作声有时显得迟缓。
检查制动液，显得深黄，询问客户后得知，该车自新车使用以来还未 更换过制动液。
制动系统的故障诊断与排除实例
一 丰田轿车紧急制动时方向跑偏，制动距离变大
2.故障诊断与排除
经分析得知：由于制动液含较强的吸水性，超过2年的制动 液吸水可达3％～5％，而该车已使用近5年，制动液黏度大大增 加，胶质严重，造成制动迟滞，在炎热夏天还易出现气阻，因此， 制动距离与制动效能都出现了异常。
汽车故障诊断技术
汽车故障诊断技术
制动系统的故障诊断与排除实例
一 丰田轿车紧急制动时方向跑偏，制动距离变大
1.故障现象
丰田凯美瑞轿车紧急制动 时，突然出现方向跑偏、制 动距离变大的现象。
制动系统的故障诊断与排除实例
一 丰田轿车紧急制动时方向跑偏，制动距离变大
汽车制动系统故障诊断
二、制动不良 1. 故障现象 1) 汽车制动时，踩一次制动踏板不能减速或停车， 连续踩几次制动踏板，效果也不好； 2) 汽车紧急制动时，制动距离太长。 2. 故障原因 1) 制动踏板自由行程太大； 2) 制动主缸储液室内存油不足或无油； 3) 制动液变质（变稀或变稠）或管路内壁积垢太厚； 4) 制动管路内进入空气或制动液气化产生了气阻； 5) 制动主缸、轮缸、管路或管接头漏油； 6) 制动主缸、轮缸的活塞及缸筒磨损过度；
典型鼓式制动器的主要部件： 1．制动底板
2．轮缸
3．制动蹄 4．制动鼓
鼓式制动器的主要部件图
5-2 盘式制动器
一、盘式制动器主要部件与功用
盘式制动器主要由制动盘、制动钳、制动块等部件组成。
盘式制动器的制动钳有两种类型固定式和移动式。
盘式制动器图
真空助力装置
汽车制动系统的故障诊断
第五组
英旭
概述
一、制动系功用与组成
1．功用：视需要使汽车减速或在最短的距离内停车，并保证停放可靠， 不致自动滑溜。 2．组成：制动器和制动操纵机构
二、制动系类型
分为行车制动系、驻车制动系、辅助制动系
三、制动系工作原理
汽车制动系工作原理图
5-1 鼓式制动器
一、鼓式制动器主要部件与功用
7) 制动主缸、轮缸的皮碗老化或磨损引起密封不良； 8) 制动主缸的进油孔、储液室的通气孔堵塞； 9) 制动主缸的出油阀、回油阀不密封；活塞复位弹 簧预紧力太小；活塞前端贯通小孔堵塞； 10)制动器的制动鼓与制动蹄片间隙不当；制动鼓与 制动蹄片接触面积太小；制动蹄片质量不佳或沾 有油污，制动蹄片铆钉松动；制动鼓产生沟槽磨 损或失圆，制动时变形； 11)真空增压器或助力器的各真空管路接头松动、脱 落，管路有破裂处；膜片破裂或者密封圈密封不 良；单向阀、控制阀密封不良；辅助缸活塞、皮 碗磨损过甚；单向球阀不密封。

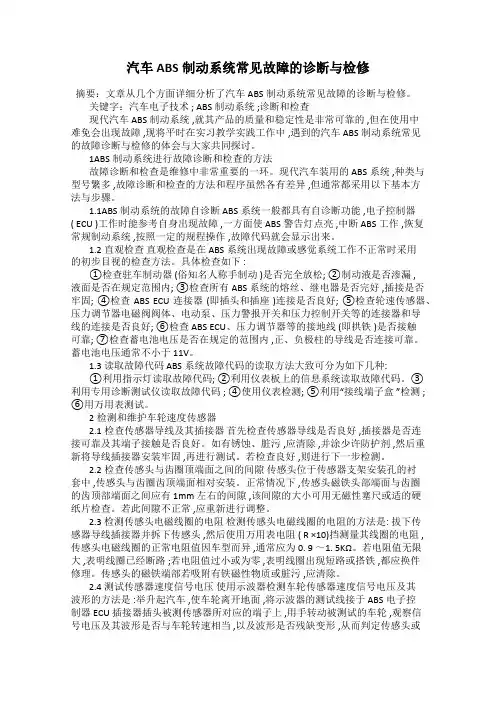

汽车ABS制动系统常见故障的诊断与检修109
