三门峡水电站ppt课件
5
三门峡水电站面临争议
• 1957年初，三门峡水利枢纽初步设计审查会召开，有专家对前一 年苏联列院设计的《三门峡水利枢纽工程初步设计要点报告》提出了 激烈的不同意见。争议主要围绕两个方面。其一是《初步设计》将水 库高程在《技经报告》阶段的350米基础上又提高到了360米，库区 淹没农田由200万亩增加到325万亩，移民由58.4万人增加到87万人。 淹没地区大部分是关中沃野，陕西省反应强烈。其二是清华大学教授 黄万里和水力发电建设总局青年技术员温善章于1956年6月，1956 年12月和1957年3月先后向黄规会、水利部和国务院提出了低水位、 少淹没、多排沙的意见。黄万里并建议切勿将底孔堵死，以备将来泄 水排沙，其减缓淤积的作用。陕西省代表指出用迁移70～80万人的 代价换来一个寿命只有50～70年的拦沙库，群众很难通过。
1
电站介绍
• 所在河流: 黄河 • 建设地点: 三门峡 • 控制流域面积: 688800平方公里 • 多年平均流量: 1310米 • 正常蓄水位/死水位:32/30米 • 总库容/调节库容: 162/20.03亿立
方米 • 装机容量: 25万千瓦 • 台数: 5台 • 保证出力: 11.3万千瓦 • 年发电量: 13.1亿千瓦小时 • 最大水头/最小水头:52/15米 • 设计水头: 30米 • 水轮机型号: HL820-LJ-550 • 其它效益: 灌溉、供水
6
1160Mw。多平均年发电 量60亿千瓦时，大坝为混 凝土重力坝，坝高106m。 改建后，电站装机容量降为250Mw，年发电量为10．2亿千瓦时，运用最高水位 为340m。经多年运行后，泄流排沙底孔因长期运用，泥沙磨蚀严重，于1985年又 对1号至8号底孔进行了二期改建，并打开和改建9号、10号施工导流底孔，以扩大 枢纽泄流能力。现为进一步提高发电效益，又恢复原6号和7号机组段，正重新安装 2台单机容量为75Mw的混流式水轮发电机组，使水电站装机容量达到400MW，
泄流量共9746立方米/秒。 • 运行情况: 三门峡水电站是目前中国河南省电力系统中仅有的一座
大型水电，对改善电力系统运行具有一定作用。除电站发电外，水库 发挥了防洪、防凌效益。1977年黄河大水，三门峡入库洪水15400立 方米/秒。经水库拦蓄后，出库流量仅8900立方米/秒，削减洪峰42％。 凌汛期，水库可控制下泄流量到500～200立方米/秒，最小可到150 立方米/秒，可减轻下游冰凌灾害。三门峡改建后库容减小，汛期水中 含有大量泥沙，水轮机过流部件磨损严重，机组停修时间长，损失大 量电能
• 淹没耕地: 900000亩 • 迁移人口/推算年份:403700/人/
年 • 坝型: 重力坝 • 最大坝高: 106米 • 开挖土石方/填筑: 394.84/万立方
米 • 混凝土总量: 20万立方米 • 水泥: 39万吨 • 钢材: 6248吨 • 木材: 10801立方米 • 静态总投资/水平年: 9.2/亿元/年
年平均年发电量达到13．17亿千瓦时。
3
• 水文水库特性: 坝址以上流域面积68．84万平 方 公里，多年平均年径流量424亿立方米，多年 平均流量1344立方米/秒。工程设计洪水标准为： 千年一遇设什，万年一遇校核。改建后设计洪水 流量40000立方米/秒，相应库水位329m；校核 洪水流量52500立方米/秒，相应库水位 332．6m。改建后，水电站最大水头52m，最小 水头15m，设计水头30m。
份 • 单位千瓦投资: 3680元 • 坝基岩石: 闪长玢岩 • 建设情况: 57.4开工,73年发电,78
年竣工
2
三门峡水利枢纽是黄河干 流上兴建的第一座大型水利 枢纽。位于黄河中段下游， 河南省三门峡市和山西省平 陆县交界处。具有发电、防 洪、防凌、灌溉等综合利用
效益。原设计正常蓄水位 360m，电站装机容量
三门峡水电站
简介： 三门峡位于黄河中游下段
的干流上，连接豫、晋两省。 其右岸为河南省三门峡市湖滨 区高庙乡，左岸为山西省平陆 县三门乡。此处距离黄河入海 口约1027千米。河中石岛屹立， 将河流分成三股：鬼门河、神 门河与人门河，故名“三门 峡”。在三门下游400米处， 又有石岛三座，其中一名砥柱 石，挺立于黄河惊涛骇浪之中， “中流砥柱”由此而来。
•
枢纽布置: 拦河坝座落在坚硬的花岗岩和闪长
玢岩上，混凝土重力坝坝顶长713m。改建后，
枢纽由左岸1号和2号泄洪排沙洞、左岸非溢流坝段ຫໍສະໝຸດ 溢流坝段、厂房坝段、右岸非溢流坝段、发
电厂房以及220kv和110 kV屋外开关站等建筑物
所组成。
4
泄洪设施: 左岸设有泄洪排沙洞 2条，明流段断面为城门洞形， 宽9m，高12m。水位330m时， 最大泄流量为2658立方米/秒。 大坝设有深水泄水孔12孔和泄流 排沙底孔10孔，断面尺寸均为 3m×8m。水位33O米时，最大
三门峡水电站面临争议
• 1957年初，三门峡水利枢纽初步设计审查会召开，有专家对前一 年苏联列院设计的《三门峡水利枢纽工程初步设计要点报告》提出了 激烈的不同意见。争议主要围绕两个方面。其一是《初步设计》将水 库高程在《技经报告》阶段的350米基础上又提高到了360米，库区 淹没农田由200万亩增加到325万亩，移民由58.4万人增加到87万人。 淹没地区大部分是关中沃野，陕西省反应强烈。其二是清华大学教授 黄万里和水力发电建设总局青年技术员温善章于1956年6月，1956 年12月和1957年3月先后向黄规会、水利部和国务院提出了低水位、 少淹没、多排沙的意见。黄万里并建议切勿将底孔堵死，以备将来泄 水排沙，其减缓淤积的作用。陕西省代表指出用迁移70～80万人的 代价换来一个寿命只有50～70年的拦沙库，群众很难通过。
1
电站介绍
• 所在河流: 黄河 • 建设地点: 三门峡 • 控制流域面积: 688800平方公里 • 多年平均流量: 1310米 • 正常蓄水位/死水位:32/30米 • 总库容/调节库容: 162/20.03亿立
方米 • 装机容量: 25万千瓦 • 台数: 5台 • 保证出力: 11.3万千瓦 • 年发电量: 13.1亿千瓦小时 • 最大水头/最小水头:52/15米 • 设计水头: 30米 • 水轮机型号: HL820-LJ-550 • 其它效益: 灌溉、供水
6
1160Mw。多平均年发电 量60亿千瓦时，大坝为混 凝土重力坝，坝高106m。 改建后，电站装机容量降为250Mw，年发电量为10．2亿千瓦时，运用最高水位 为340m。经多年运行后，泄流排沙底孔因长期运用，泥沙磨蚀严重，于1985年又 对1号至8号底孔进行了二期改建，并打开和改建9号、10号施工导流底孔，以扩大 枢纽泄流能力。现为进一步提高发电效益，又恢复原6号和7号机组段，正重新安装 2台单机容量为75Mw的混流式水轮发电机组，使水电站装机容量达到400MW，
泄流量共9746立方米/秒。 • 运行情况: 三门峡水电站是目前中国河南省电力系统中仅有的一座
大型水电，对改善电力系统运行具有一定作用。除电站发电外，水库 发挥了防洪、防凌效益。1977年黄河大水，三门峡入库洪水15400立 方米/秒。经水库拦蓄后，出库流量仅8900立方米/秒，削减洪峰42％。 凌汛期，水库可控制下泄流量到500～200立方米/秒，最小可到150 立方米/秒，可减轻下游冰凌灾害。三门峡改建后库容减小，汛期水中 含有大量泥沙，水轮机过流部件磨损严重，机组停修时间长，损失大 量电能
• 淹没耕地: 900000亩 • 迁移人口/推算年份:403700/人/
年 • 坝型: 重力坝 • 最大坝高: 106米 • 开挖土石方/填筑: 394.84/万立方
米 • 混凝土总量: 20万立方米 • 水泥: 39万吨 • 钢材: 6248吨 • 木材: 10801立方米 • 静态总投资/水平年: 9.2/亿元/年
年平均年发电量达到13．17亿千瓦时。
3
• 水文水库特性: 坝址以上流域面积68．84万平 方 公里，多年平均年径流量424亿立方米，多年 平均流量1344立方米/秒。工程设计洪水标准为： 千年一遇设什，万年一遇校核。改建后设计洪水 流量40000立方米/秒，相应库水位329m；校核 洪水流量52500立方米/秒，相应库水位 332．6m。改建后，水电站最大水头52m，最小 水头15m，设计水头30m。
份 • 单位千瓦投资: 3680元 • 坝基岩石: 闪长玢岩 • 建设情况: 57.4开工,73年发电,78
年竣工
2
三门峡水利枢纽是黄河干 流上兴建的第一座大型水利 枢纽。位于黄河中段下游， 河南省三门峡市和山西省平 陆县交界处。具有发电、防 洪、防凌、灌溉等综合利用
效益。原设计正常蓄水位 360m，电站装机容量
三门峡水电站
简介： 三门峡位于黄河中游下段
的干流上，连接豫、晋两省。 其右岸为河南省三门峡市湖滨 区高庙乡，左岸为山西省平陆 县三门乡。此处距离黄河入海 口约1027千米。河中石岛屹立， 将河流分成三股：鬼门河、神 门河与人门河，故名“三门 峡”。在三门下游400米处， 又有石岛三座，其中一名砥柱 石，挺立于黄河惊涛骇浪之中， “中流砥柱”由此而来。
•
枢纽布置: 拦河坝座落在坚硬的花岗岩和闪长
玢岩上，混凝土重力坝坝顶长713m。改建后，
枢纽由左岸1号和2号泄洪排沙洞、左岸非溢流坝段ຫໍສະໝຸດ 溢流坝段、厂房坝段、右岸非溢流坝段、发
电厂房以及220kv和110 kV屋外开关站等建筑物
所组成。
4
泄洪设施: 左岸设有泄洪排沙洞 2条，明流段断面为城门洞形， 宽9m，高12m。水位330m时， 最大泄流量为2658立方米/秒。 大坝设有深水泄水孔12孔和泄流 排沙底孔10孔，断面尺寸均为 3m×8m。水位33O米时，最大
合集下载
三门峡水电站
三门峡水电站
简介： 简介： 三门峡位于黄河中游 下段的干流上，连接豫、 下段的干流上，连接豫、晋两 省。其右岸为河南省三门峡市 湖滨区高庙乡， 湖滨区高庙乡，左岸为山西省 平陆县三门乡。 平陆县三门乡。此处距离黄河 入海口约1027千米。 1027千米 入海口约1027千米。河中石岛 屹立，将河流分成三股： 屹立，将河流分成三股：鬼门 神门河与人门河， 河、神门河与人门河，故名 三门峡” 在三门下游400 “三门峡”。在三门下游400 米处，又有石岛三座， 米处，又有石岛三座，其中一 名砥柱石， 名砥柱石，挺立于黄河惊涛骇 浪之中， 中流砥柱” 浪之中，“中流砥柱”由此而 来。
电站介绍
•
• • • • • • • • • • • • •
所在河流: 所在河流: 黄河 建设地点: 建设地点: 三门峡 控制流域面积: 688800平方公里 控制流域面积: 688800平方公里 多年平均流量: 1310米 多年平均流量: 1310米 正常蓄水位/死水位:32/30 :32/30米 正常蓄水位/死水位:32/30米 总库容/调节库容: 162/20.03亿立 总库容/调节库容: 162/20.03亿立 方米 装机容量: 25万千瓦 装机容量: 25万千瓦 台数: 5台 台数: 5台 保证出力: 11.3万千瓦 保证出力: 11.3万千瓦 年发电量: 13.1亿千瓦小时 年发电量: 13.1亿千瓦小时 最大水头/最小水头:52/15 :52/15米 最大水头/最小水头:52/15米 设计水头: 30米 设计水头: 30米 水轮机型号: HL820-LJ-550 水轮机型号: HL820-LJ其它效益: 灌溉、 其它效益: 灌溉、供水
• • • • • • • • • • • • •
淹没耕地: 900000亩 淹没耕地: 900000亩 迁移人口/推算年份:403700/ :403700/人 迁移人口/推算年份:403700/人/年 坝型: 坝型: 重力坝 最大坝高: 106米 最大坝高: 106米 开挖土石方/填筑: 394.84/万立方 开挖土石方/填筑: 394.84/万立方 米 混凝土总量: 20万立方米 混凝土总量: 20万立方米 水泥: 39万吨 水泥: 39万吨 钢材: 6248吨 钢材: 6248吨 木材: 10801立方米 木材: 10801立方米 静态总投资/水平年: 9.2/亿元 亿元/ 静态总投资/水平年: 9.2/亿元/年 份 单位千瓦投资: 3680元 单位千瓦投资: 3680元 坝基岩石: 坝基岩石: 闪长玢岩 建设情况: 57.4开工,73年发电 开工,73年发电,78 建设情况: 57.4开工,73年发电,78 年竣工
简介： 简介： 三门峡位于黄河中游 下段的干流上，连接豫、 下段的干流上，连接豫、晋两 省。其右岸为河南省三门峡市 湖滨区高庙乡， 湖滨区高庙乡，左岸为山西省 平陆县三门乡。 平陆县三门乡。此处距离黄河 入海口约1027千米。 1027千米 入海口约1027千米。河中石岛 屹立，将河流分成三股： 屹立，将河流分成三股：鬼门 神门河与人门河， 河、神门河与人门河，故名 三门峡” 在三门下游400 “三门峡”。在三门下游400 米处，又有石岛三座， 米处，又有石岛三座，其中一 名砥柱石， 名砥柱石，挺立于黄河惊涛骇 浪之中， 中流砥柱” 浪之中，“中流砥柱”由此而 来。
电站介绍
•
• • • • • • • • • • • • •
所在河流: 所在河流: 黄河 建设地点: 建设地点: 三门峡 控制流域面积: 688800平方公里 控制流域面积: 688800平方公里 多年平均流量: 1310米 多年平均流量: 1310米 正常蓄水位/死水位:32/30 :32/30米 正常蓄水位/死水位:32/30米 总库容/调节库容: 162/20.03亿立 总库容/调节库容: 162/20.03亿立 方米 装机容量: 25万千瓦 装机容量: 25万千瓦 台数: 5台 台数: 5台 保证出力: 11.3万千瓦 保证出力: 11.3万千瓦 年发电量: 13.1亿千瓦小时 年发电量: 13.1亿千瓦小时 最大水头/最小水头:52/15 :52/15米 最大水头/最小水头:52/15米 设计水头: 30米 设计水头: 30米 水轮机型号: HL820-LJ-550 水轮机型号: HL820-LJ其它效益: 灌溉、 其它效益: 灌溉、供水
• • • • • • • • • • • • •
淹没耕地: 900000亩 淹没耕地: 900000亩 迁移人口/推算年份:403700/ :403700/人 迁移人口/推算年份:403700/人/年 坝型: 坝型: 重力坝 最大坝高: 106米 最大坝高: 106米 开挖土石方/填筑: 394.84/万立方 开挖土石方/填筑: 394.84/万立方 米 混凝土总量: 20万立方米 混凝土总量: 20万立方米 水泥: 39万吨 水泥: 39万吨 钢材: 6248吨 钢材: 6248吨 木材: 10801立方米 木材: 10801立方米 静态总投资/水平年: 9.2/亿元 亿元/ 静态总投资/水平年: 9.2/亿元/年 份 单位千瓦投资: 3680元 单位千瓦投资: 3680元 坝基岩石: 坝基岩石: 闪长玢岩 建设情况: 57.4开工,73年发电 开工,73年发电,78 建设情况: 57.4开工,73年发电,78 年竣工
水电站水工管理工作概述幻灯片PPT
也就是对水电站大坝运行后，对其构造运 行平安可靠性的检查，及ቤተ መጻሕፍቲ ባይዱ发现大坝的异常现象 或存在的隐患和缺陷，提出补救措施和改善意见。 以作为大坝维护、修复或加固、改善的根底。
主要内容：
• 根据通过审批发布的?水工建筑物平安管理方法?、 ?水工建筑物巡视检 查制度?认真开展日常巡查、年度详查、定期检查和特种检查。并按相 关规定作好巡〔检〕查记录、填写相关的表格并编制月季年水工建筑 物加固、详查报告和定期、专项检查报告。对发现的一般和轻微缺陷 问题按要求完成相应的维护、消缺和加固工作，对在设计运用条件下， 涉及构造物、坝基、隐蔽工程和重大缺陷的消缺，经由设计单位提出 处理方案，电厂组织专家评审后实施。
• 〔2〕编制防洪度汛应急预案，落实抢险组织机构，并在汛前 组织进展演练。
• 〔3〕编制防洪度汛物资储藏方案并监视落实，在汛期安排专 人进展专门管理。
• 〔4〕在汛期，做好值班工作，按相关规定开展汛期的日常巡 视检查，并认真做好记录，发现问题及时汇报并进展治理和防 范。
• 〔5〕负责汛期水库库情及地震监测及监测数据整理、整编、 分析，判断水库平安状况，指导防汛工作。
三、防洪度汛工作
• 汛期是指江河中由于流域内季节性降水、融冰、化 雪，引起定时性水位上涨的时期，易于造成灾害的 涨水时期就是常说的汛期。每年5 月至11 月为澜沧 江流域的汛期，该时段流域内降雨集中，雨量充分， 上游来水量大。
• 负责组织每年汛前汛后的防洪度汛大检查及开展汛 期的日常巡视检查。
• 负责汛期水工建筑物及水库平安监测及监测数据整 理、整编、分析，判断水工建筑物平安状况，指导 防汛工作。
• 负责完成大坝的平安注册登记工作，承受 行业部门的检查和监视，并完成大坝平安 年检和定检。
主要内容：
• 根据通过审批发布的?水工建筑物平安管理方法?、 ?水工建筑物巡视检 查制度?认真开展日常巡查、年度详查、定期检查和特种检查。并按相 关规定作好巡〔检〕查记录、填写相关的表格并编制月季年水工建筑 物加固、详查报告和定期、专项检查报告。对发现的一般和轻微缺陷 问题按要求完成相应的维护、消缺和加固工作，对在设计运用条件下， 涉及构造物、坝基、隐蔽工程和重大缺陷的消缺，经由设计单位提出 处理方案，电厂组织专家评审后实施。
• 〔2〕编制防洪度汛应急预案，落实抢险组织机构，并在汛前 组织进展演练。
• 〔3〕编制防洪度汛物资储藏方案并监视落实，在汛期安排专 人进展专门管理。
• 〔4〕在汛期，做好值班工作，按相关规定开展汛期的日常巡 视检查，并认真做好记录，发现问题及时汇报并进展治理和防 范。
• 〔5〕负责汛期水库库情及地震监测及监测数据整理、整编、 分析，判断水库平安状况，指导防汛工作。
三、防洪度汛工作
• 汛期是指江河中由于流域内季节性降水、融冰、化 雪，引起定时性水位上涨的时期，易于造成灾害的 涨水时期就是常说的汛期。每年5 月至11 月为澜沧 江流域的汛期，该时段流域内降雨集中，雨量充分， 上游来水量大。
• 负责组织每年汛前汛后的防洪度汛大检查及开展汛 期的日常巡视检查。
• 负责汛期水工建筑物及水库平安监测及监测数据整 理、整编、分析，判断水工建筑物平安状况，指导 防汛工作。
• 负责完成大坝的平安注册登记工作，承受 行业部门的检查和监视，并完成大坝平安 年检和定检。
4水电站运行与管理PPT课件
7
7在发生人身触电事故时的应对方式
2021/3/10
8
本次课内容：
1、保证安全的技术措施。 2、保证安全的组织措施
2021/3/10
9
一、保证安全的技术措施
a、停电； b、验电； C、接地； d、悬挂标示牌和装设遮栏(围栏)。
2021/3/10
10
a、停电；
1 检修设备停电
A、应把各方面的电源完全断开(任何运用中的星形 接线设备的中性点，应视为带电设备)。 B、禁止在只经断路器(开关)断开电源的设备上工作。 C、应拉开隔离开关(刀闸)，手车开关应拉至试验或 检修位置，应使各方面有一个明显的断开点(对于有 些设备无法观察到明显断开点的除外)。 D、与停电设备有关的变压器和电压互感器，应将设 备各侧断开，防止向停电检修设备反送电。
2021/3/10
16
b、验电；
3、对无法进行直接验电的设备如何验电？
可以进行间接验电。即检查隔离开关(刀闸) 的机械指示位置、电气指示、仪表及带电 显示装置指示的变化，且至少应有两个及 以上指示已同时发生对应变化；
2021/3/10
17
c、接地；
1、当验明设备确已无电压后，应立即将 检修设备接地并三相短路。
电缆及电容器接地前应逐相充分放电， 星形接线电容器的中性点应接地，串联电 容器及与整组电容器脱离的电容器应逐个 放电，装在绝缘支架上的电容器外壳也应 放电。
2021/3/10
18
接 地 线
2021/3/10
19
c、接地；
2、对于可能送电至停电设备的各方面都 应装设接地线或合上接地刀闸，所装接地 线与带电部分应考虑接地线摆动时仍符合 安全距离的规定。
1停电拉闸操作顺序
水电厂设备的组成结构和基本原理 ppt课件
水电厂设备的组成结构和基本原理
水机设备组成及用途
3 调速器
水轮机调速器系统
系统的构成、用途与特点、主要组成部分说明
油压装置系统
液压系统的构成、部分元器件原理
水电厂设备的组成结构和基本原理
水轮机调速器系统——调速器
➢ 水轮机调节的定义：
随着电力系统负荷变化，水轮机相应地改变导叶开度，使水轮机组转速维持在某一预定值，或按某一预定
✓ 能使水轮发电机组自动或手动快速启动，适应电网负荷的增减，正常停机或紧急停机的需要。
✓
当水轮发电机组在电力系统中并列运行时，调速器能自动承担预定的负荷分配，使各机组能实现经济运行。
水电厂设备的组成结构和基本原理
水轮机调速器系统——调速器基本组成
1）测量元件。在调速器中主要是测量机组转速。微调
中以硬、软件结合进行数字测频。
2) 综合元件。将测频元件、反馈元件送来的信号加以
综合，并将综合后的信号作为调节信号送给放大元件。微 调中是由软件来控制。
3) 放大元件。将综合元件送来的调节信号加以放大，
以操作执行元件。微调中由电路与液压部分联合完成。
4) 执行元件。根据放大后的调节信号，操作导水机构，
改变导叶开度。执行元件一般均指水轮机接力器。
控制环 导叶连杆
活动导叶
作用：调节通过机 组过流系统的水的 流量，达到控制机 组转速的目的。
导叶套筒 顶盖 底环
水电厂设备的组成结构和基本原理
立式混流式水轮机构成部件——引水部件及泄水部件
混流式水轮机的引水部件主要由金属蜗壳、座环和基础环组成。水轮机的泄水部件主要由尾水管、泄水锥组成。
引水部件作用：以较 小的水力损失把水 流均匀地、对称地 引入导水部件，并 在进入导叶前形成 一定的环量。
水机设备组成及用途
3 调速器
水轮机调速器系统
系统的构成、用途与特点、主要组成部分说明
油压装置系统
液压系统的构成、部分元器件原理
水电厂设备的组成结构和基本原理
水轮机调速器系统——调速器
➢ 水轮机调节的定义：
随着电力系统负荷变化，水轮机相应地改变导叶开度，使水轮机组转速维持在某一预定值，或按某一预定
✓ 能使水轮发电机组自动或手动快速启动，适应电网负荷的增减，正常停机或紧急停机的需要。
✓
当水轮发电机组在电力系统中并列运行时，调速器能自动承担预定的负荷分配，使各机组能实现经济运行。
水电厂设备的组成结构和基本原理
水轮机调速器系统——调速器基本组成
1）测量元件。在调速器中主要是测量机组转速。微调
中以硬、软件结合进行数字测频。
2) 综合元件。将测频元件、反馈元件送来的信号加以
综合，并将综合后的信号作为调节信号送给放大元件。微 调中是由软件来控制。
3) 放大元件。将综合元件送来的调节信号加以放大，
以操作执行元件。微调中由电路与液压部分联合完成。
4) 执行元件。根据放大后的调节信号，操作导水机构，
改变导叶开度。执行元件一般均指水轮机接力器。
控制环 导叶连杆
活动导叶
作用：调节通过机 组过流系统的水的 流量，达到控制机 组转速的目的。
导叶套筒 顶盖 底环
水电厂设备的组成结构和基本原理
立式混流式水轮机构成部件——引水部件及泄水部件
混流式水轮机的引水部件主要由金属蜗壳、座环和基础环组成。水轮机的泄水部件主要由尾水管、泄水锥组成。
引水部件作用：以较 小的水力损失把水 流均匀地、对称地 引入导水部件，并 在进入导叶前形成 一定的环量。
三峡ppt课件
三峡工程的建设过程中吸引了大量劳动力的投入，为社会创造了 大量的就业机会。
推动地区发展
三峡工程的建设不仅推动了工程本身的发展，同时也带动了周边地 区的经济发展。
提高生活水平
三峡工程的建设对于提高当地居民的生活水平起到了积极的作用， 当地居民的生活质量得到了显著提升。
05
三峡工程的未来发展及展望
三峡工程的现状及发展计划
能源供应
三峡工程提供了大量的清 洁水电能源，为中国的能 源供应结构多元化做出了 贡献。
促进区域经济发展
三峡工程的建设和运营为 周边地区带来了巨大的经 济效益和发展机遇，推动 了区域经济的快速发展。
02
三峡工程的技术创新
三峡工程的技术难题
巨型水轮发电机组
三峡工程需要研制和运行巨型水轮发电机组，其规模和难度前所 未有。
三峡工程在国家能源战略中的地位与作用
地位
三峡工程是中国能源战略的重要组成部分，其建设和发展对于国家能源安全和经 济发展具有重要意义。
作用
三峡工程作为中国最大的水电站，其稳定、可靠的电力供给对于保障国家能源安 全起到了重要作用。同时，三峡工程的建设也促进了中国能源结构的优化和调整 ，减少了化石能源的消耗，有助于实现国家碳达峰和碳中和的目标。
06
三峡工程的相关案例及经验 教训
三峡工程的前期准备与规划经验
规划目标明确
三峡工程从规划之初就 明确了其目标，即发电 、防洪、航运等多重目 标，从而为后续的建设 提供了明确的方向。
科学决策
在规划过程中，充分考 虑了地质、水文、气象 等自然条件，以及社会 经济等因素，进行了科 学的决策。
有效的资源整合
三峡大坝的建设可能导致周边地 区的空气湿度增加，增加降雨量
推动地区发展
三峡工程的建设不仅推动了工程本身的发展，同时也带动了周边地 区的经济发展。
提高生活水平
三峡工程的建设对于提高当地居民的生活水平起到了积极的作用， 当地居民的生活质量得到了显著提升。
05
三峡工程的未来发展及展望
三峡工程的现状及发展计划
能源供应
三峡工程提供了大量的清 洁水电能源，为中国的能 源供应结构多元化做出了 贡献。
促进区域经济发展
三峡工程的建设和运营为 周边地区带来了巨大的经 济效益和发展机遇，推动 了区域经济的快速发展。
02
三峡工程的技术创新
三峡工程的技术难题
巨型水轮发电机组
三峡工程需要研制和运行巨型水轮发电机组，其规模和难度前所 未有。
三峡工程在国家能源战略中的地位与作用
地位
三峡工程是中国能源战略的重要组成部分，其建设和发展对于国家能源安全和经 济发展具有重要意义。
作用
三峡工程作为中国最大的水电站，其稳定、可靠的电力供给对于保障国家能源安 全起到了重要作用。同时，三峡工程的建设也促进了中国能源结构的优化和调整 ，减少了化石能源的消耗，有助于实现国家碳达峰和碳中和的目标。
06
三峡工程的相关案例及经验 教训
三峡工程的前期准备与规划经验
规划目标明确
三峡工程从规划之初就 明确了其目标，即发电 、防洪、航运等多重目 标，从而为后续的建设 提供了明确的方向。
科学决策
在规划过程中，充分考 虑了地质、水文、气象 等自然条件，以及社会 经济等因素，进行了科 学的决策。
有效的资源整合
三峡大坝的建设可能导致周边地 区的空气湿度增加，增加降雨量

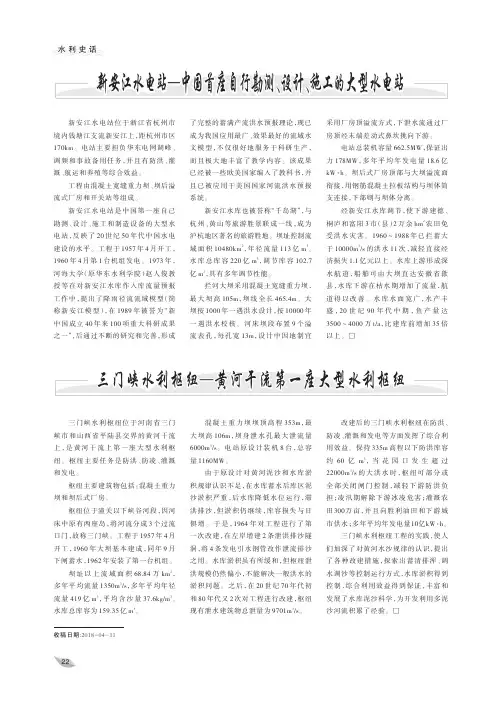

三门峡水利枢纽-黄河干流第一座大型水利枢纽
水利史话收稿日期:2018-04-11境内钱塘江支流新安江上，距杭州市区170km 。
电站主要担负华东电网调峰、调频和事故备用任务，并且有防洪、灌溉、航运和养殖等综合效益。
工程由混凝土宽缝重力坝、坝后溢流式厂房和开关站等组成。
新安江水电站是中国第一座自己勘测、设计、施工和制造设备的大型水电站，反映了20世纪50年代中国水电建设的水平。
工程于1957年4月开工，1960年4月第1台机组发电。
1973年，河海大学（原华东水利学院）赵人俊教授等在对新安江水库作入库流量预报工作中，提出了降雨径流流域模型（简称新安江模型），在1989年被誉为“新中国成立40年来100项重大科研成果之一”，后通过不断的研究和完善，形成成为我国应用最广、效果最好的流域水文模型，不仅很好地服务于科研生产，而且极大地丰富了教学内容。
该成果已经被一些欧美国家编入了教科书，并且已被应用于美国国家河流洪水预报系统。
新安江水库也被誉称“千岛湖”，与杭州、黄山等旅游胜景联成一线，成为沪杭地区著名的旅游胜地。
坝址控制流域面积10480km 2，年径流量113亿m 3。
水库总库容220亿m 3，调节库容102.7亿m 3，具有多年调节性能。
拦河大坝采用混凝土宽缝重力坝，最大坝高105m ，坝线全长465.4m 。
大坝按1000年一遇洪水设计，按10000年一遇洪水校核。
河床坝段布置9个溢流表孔，每孔宽13m ，设计中因地制宜房顶经末端差动式鼻坎挑向下游。
电站总装机容量662.5MW ，保证出力178MW ，多年平均年发电量18.6亿kW·h 。
坝后式厂房顶部与大坝溢流面衔接，用钢筋混凝土拉板结构与坝体简支连接，下部则与坝体分离。
经新安江水库调节，使下游建德、桐庐和富阳3市（县）2万余hm 2农田免受洪水灾害。
1960～1988年已拦蓄大于10000m 3/s 的洪水11次，减轻直接经济损失1.1亿元以上。
水库上游形成深水航道，船舶可由大坝直达安徽省歙县，水库下游在枯水期增加了流量，航道得以改善。
三门峡水电厂设备概述
机组监控盘（3、4JP）
由于是计算机控制，我们通常叫监控盘（机组LCU），是机组控 制的核心部位，控制机监控盘。
机组自动控制（监控）
3JP内功能较多，其硬件配置有电源箱、PLC、触摸屏、通讯管 理、转速装置、温度巡检、事故追忆等，放大后看得更为清晰
同学们这次来，没有赶上机组大修，对设备内部没有太 多直观印象，这组图片可以帮你了解设备，加深印象。
三门峡水电厂机组模拟示意图
发电机部分（转子）
三门峡电厂5台轴流式机组转子直径 9。33米 ，共30对 磁极，凸极式。图中是正在检修中的4号机组，1974年发 电，历经8次大修。
发电机（转子）
发电机共有 30对磁极，由于长时间运行，磁极上积满油 污。同时，可以看清楚到上导轴承及发电机滑环的位置。
发电机制动系统
制动系统在机组停机时作用，当机组转速下降到一定后， 转速下降较慢（有时候漏水引起），为保护发电机推力轴承瓦， 要对机组进行制动，制动系统用风顶起风闸闸板，磨察产生阻 力，使转速下降。
发电机冷却
发电机冷却效果的好坏，直接影响机组出率，我厂 采用风冷（密闭式）和水冷两种（开敞式），有时混合 使用，和环境温度有关。
机组油系统
电厂一般都有油、水、风系统，右边压力油系统，是动力，左 边是轴承用油，无压，用于冷却和润滑
发电机风、水系统
发电机冷却用水需求量很大，来自哪里呢？风来自哪里？
发电机保护盘(1JP)
1JP即为第一块机旁盘，此图为发电机保护报的标准配置，盘后配 线如右图所示
发电机组手动操作盘(2JP)
机组油水风如何控制呢，看看按钮都明白啦，当然，还有前面 没有提起的，空气围带、锁锭等
全厂通讯系统
载波和远动已成为历史，目前重要是光缆通讯，2006年6月30 日，华中电网出现震荡，通讯系统不畅使问题扩大，不久，中 调多次下文对通讯系统检查整改。右图，水电厂对电源系统增 加容量，左图，新上第二套予西光缆通讯设备。
水电站PPT学习课件PPT课件
湖南镇 水电站 引水式 厂房：
P17
第6页/共51页
第十一章 引水式地面厂房布置设计
三、水电站厂房的设计程序
水电站厂房是水电站工程的主要建筑物之一。 水电站厂房设计是水电站工程设计的重要组成部分。 我国大中型水电站工程设计一般分为四个阶段：
（1）预可行性研究阶段 （2）可行性研究阶段 （3）招标设计阶段 （4）施工详图设计阶段
第26页/共51页
第十一章 引水式地面厂房布置设计
第七节 采光、通风、交通及防火问题
要点: 1.地面厂房尽可能采用自然采光,为此布置主副厂房时 应考虑开窗的要求。厂房水下部分及夜间使用的房 间要安排适宜的人工照明。 2.地面厂房应尽量采用自然通风，某些厂房下部的房间 可按需要设置人工通风。 3.厂内交通：对外至少开两扇大门；上、下层面之间， 一般每两台机组可设一道楼梯。 4.防火设施按有关规范要求设置。 5.取暖、防潮等，根据电站具体情况设置。
3.端机组段长度L端: L nL机 L端 L装 主n—厂—房厂端房部内为机厂组房总的台一数。主 要 通 道 ， 一 般 取 L 端 不 小 于 1 . 5 m 。
4.主厂房的总长度L:
第30页/共51页
第十一章 引水式地面厂房布置设计
第八节 主厂房轮廓尺寸决定
二、主厂房的宽度（B）
在以下几个宽度尺寸中经过分析、调整后取最大值： 1.水轮机层以下的块体结构宽度： 蜗壳上下游方向尺寸+下游侧外包砼厚度+ 主阀上下游方向尺寸+宽度裕量 2.装配场布置四大件所需的宽度； 3.发电机层主机房宽度: 围绕机组布置的机电控制设备的宽度尺寸+厂房 上、下游侧纵向主副通道的宽度 4.桥吊的标准跨度LK： 根据桥吊型号按手册选取。
P17
第6页/共51页
第十一章 引水式地面厂房布置设计
三、水电站厂房的设计程序
水电站厂房是水电站工程的主要建筑物之一。 水电站厂房设计是水电站工程设计的重要组成部分。 我国大中型水电站工程设计一般分为四个阶段：
（1）预可行性研究阶段 （2）可行性研究阶段 （3）招标设计阶段 （4）施工详图设计阶段
第26页/共51页
第十一章 引水式地面厂房布置设计
第七节 采光、通风、交通及防火问题
要点: 1.地面厂房尽可能采用自然采光,为此布置主副厂房时 应考虑开窗的要求。厂房水下部分及夜间使用的房 间要安排适宜的人工照明。 2.地面厂房应尽量采用自然通风，某些厂房下部的房间 可按需要设置人工通风。 3.厂内交通：对外至少开两扇大门；上、下层面之间， 一般每两台机组可设一道楼梯。 4.防火设施按有关规范要求设置。 5.取暖、防潮等，根据电站具体情况设置。
3.端机组段长度L端: L nL机 L端 L装 主n—厂—房厂端房部内为机厂组房总的台一数。主 要 通 道 ， 一 般 取 L 端 不 小 于 1 . 5 m 。
4.主厂房的总长度L:
第30页/共51页
第十一章 引水式地面厂房布置设计
第八节 主厂房轮廓尺寸决定
二、主厂房的宽度（B）
在以下几个宽度尺寸中经过分析、调整后取最大值： 1.水轮机层以下的块体结构宽度： 蜗壳上下游方向尺寸+下游侧外包砼厚度+ 主阀上下游方向尺寸+宽度裕量 2.装配场布置四大件所需的宽度； 3.发电机层主机房宽度: 围绕机组布置的机电控制设备的宽度尺寸+厂房 上、下游侧纵向主副通道的宽度 4.桥吊的标准跨度LK： 根据桥吊型号按手册选取。
三门峡水电站
三门峡水电站一个大坝的主要功能是防洪、防凌、蓄水、供水、发电，而其主要功能的丧失便意味着大坝的死亡。
作为惟一一座成为人民币图案的水电站，三门峡很有可能同印着自己影像的第二版人民币五角钱一样无法避免退出历史舞台的命运。
三门峡位于黄河中游下段的干流上，连接豫、晋两省。
其右岸为河南省三门峡市湖滨区高庙乡，左岸为山西省平陆县三门乡。
此处距离黄河入海口约1027千米。
河中石岛屹立，将河流分成三股：鬼门河、神门河与人门河，故名“三门峡”。
在三门下游400米处，又有石岛三座，其中一名砥柱石，挺立于黄河惊涛骇浪之中，“中流砥柱”由此而来。
1930～1940年代·设想最早提出在黄河三门峡修建拦洪水库是在1935年。
国民政府黄河水利委员会委员长兼总工程师李仪祉倡议在潼关至孟津河段选择适当地点修建蓄洪水库。
他在黄河水利委员会的同事，来自挪威的主任工程师安立森（S.Elisson ）经过实地考察，发表了三门峡、八里胡同和小浪底三个坝址的勘查报告。
然而两年后，抗战爆发，三门峡地区落入日本人之手。
在此期间，侵华日军东亚研究所也提出了一个兴建三门峡水电站的计划。
抗战胜利，国民政府1946年重新将三门峡水库提上日程，聘请专家组成黄河顾问团实地考察。
顾问团的4位美国专家雷巴德（Eugene Reybold）、萨凡奇（John Lucian Savage）、葛罗同（J.P.Growdon ）、柯登（John S.Cotton ）对于每个问题都有激烈争论。
他们提出的初步报告指出：三门峡建库发电，对潼关以上的农田淹没损失太大，又是以后无法弥补的。
建议坝址改到三门峡以下100米处的八里胡同。
其首要任务在防洪而非发电。
三起三落(1951～1953年)1950年～1951年1. 1950年1950年7月，中华人民共和国首任水利部长傅作义率领张含英、张光斗、冯景兰和苏联专家布可夫等勘察了潼关至孟津河段，提出应提前修建潼孟段水库，坝址可选择在三门峡或王家滩。
《水电站运行与管理》课件
水电站经济运行是指在保证安全、可靠、环保的前提下，通过合理配置和优化调度水资源，提高水电 站的发电效率和经济效益。经济运行的意义在于降低发电成本，提高水电站的竞争力和可持续发展能 力。经济运行的原则包括高效、经济、环保和安全。
发电优化管理
总结词
发电优化管理的目标、方法和措施
详细描述
发电优化管理的目标是提高水电站的发电效率和经济效益。为实现这一目标，需要采取 一系列的方法和措施，包括合理安排机组运行方式、优化水库调度、加强设备维护和检 修等。这些措施可以提高设备的可靠性和利用率，降低能耗和维修费用，从而提高水电
设备管理是对水电站各种设备进行规 划、选型、购置、安装、调试、使用 、维护、改造和更新等全过程的管理 。
设备ห้องสมุดไป่ตู้理目的
设备管理内容
包括设备的日常检查、定期维护、故 障诊断与处理等方面。
确保设备安全、经济、高效地运行， 提高设备利用率和可靠性，降低维修 成本。
安全管理
安全管理定义
安全管理是对水电站运行 过程中涉及的各种安全问 题的管理。
站的发电效益。
节能减排措施
总结词
节能减排的必要性、原则和措施
详细描述
节能减排是当前社会经济发展的重要趋势，也是水电站 可持续发展的必然要求。节能减排的必要性在于降低能 耗、减少排放、保护环境。为实现节能减排目标，需要 遵循一定的原则，如优先使用可再生能源、减少化石能 源消耗等。同时，需要采取一系列的措施，如改进设备 、优化运行方式、加强管理等。这些措施可以提高设备 的能源利用效率和环保性能，降低能耗和排放，从而保 护环境并提高水电站的经济效益。
故障诊断
01
通过观察、检测和分析，找出设备故障的原因和部位。
紧急维修
发电优化管理
总结词
发电优化管理的目标、方法和措施
详细描述
发电优化管理的目标是提高水电站的发电效率和经济效益。为实现这一目标，需要采取 一系列的方法和措施，包括合理安排机组运行方式、优化水库调度、加强设备维护和检 修等。这些措施可以提高设备的可靠性和利用率，降低能耗和维修费用，从而提高水电
设备管理是对水电站各种设备进行规 划、选型、购置、安装、调试、使用 、维护、改造和更新等全过程的管理 。
设备ห้องสมุดไป่ตู้理目的
设备管理内容
包括设备的日常检查、定期维护、故 障诊断与处理等方面。
确保设备安全、经济、高效地运行， 提高设备利用率和可靠性，降低维修 成本。
安全管理
安全管理定义
安全管理是对水电站运行 过程中涉及的各种安全问 题的管理。
站的发电效益。
节能减排措施
总结词
节能减排的必要性、原则和措施
详细描述
节能减排是当前社会经济发展的重要趋势，也是水电站 可持续发展的必然要求。节能减排的必要性在于降低能 耗、减少排放、保护环境。为实现节能减排目标，需要 遵循一定的原则，如优先使用可再生能源、减少化石能 源消耗等。同时，需要采取一系列的措施，如改进设备 、优化运行方式、加强管理等。这些措施可以提高设备 的能源利用效率和环保性能，降低能耗和排放，从而保 护环境并提高水电站的经济效益。
故障诊断
01
通过观察、检测和分析，找出设备故障的原因和部位。
紧急维修
